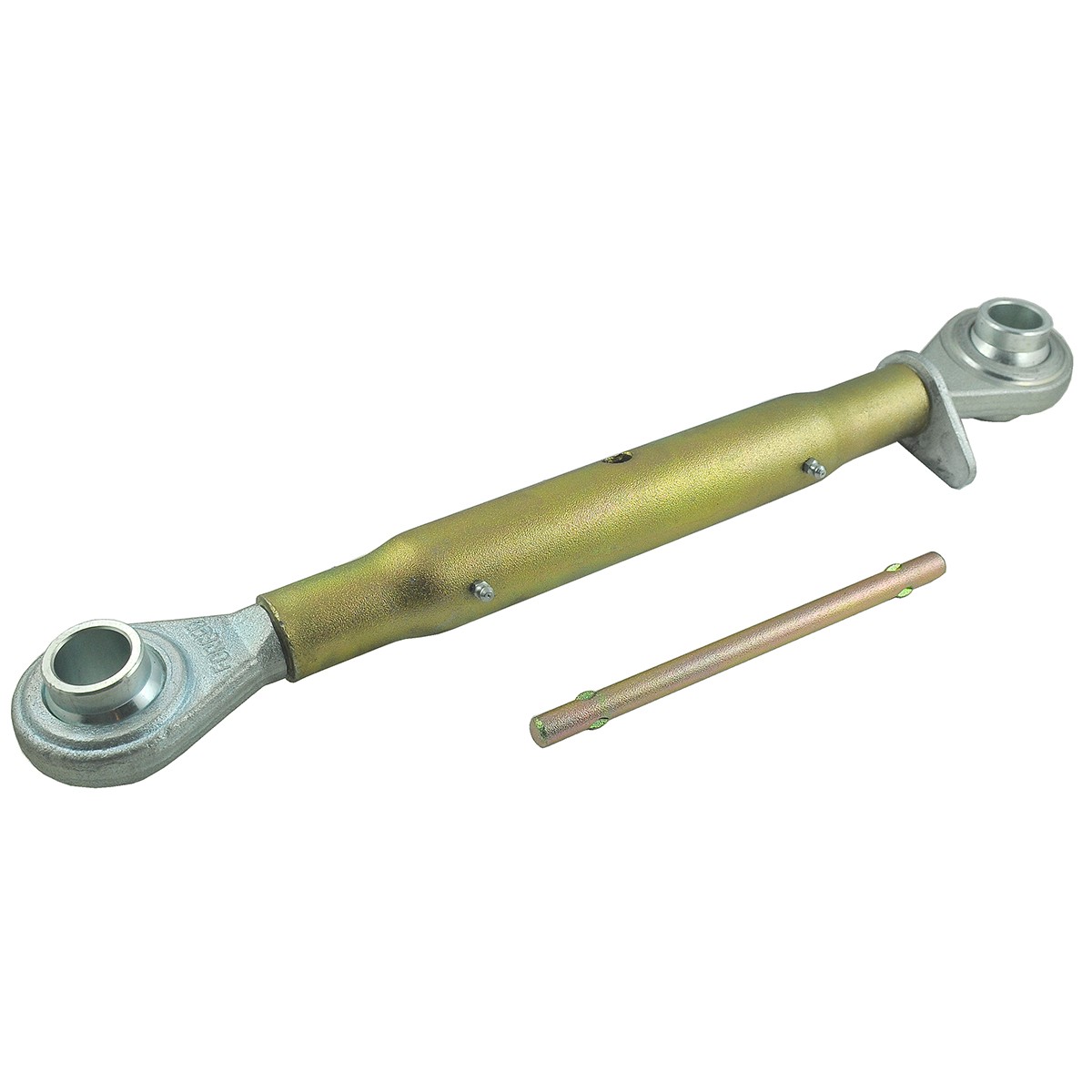

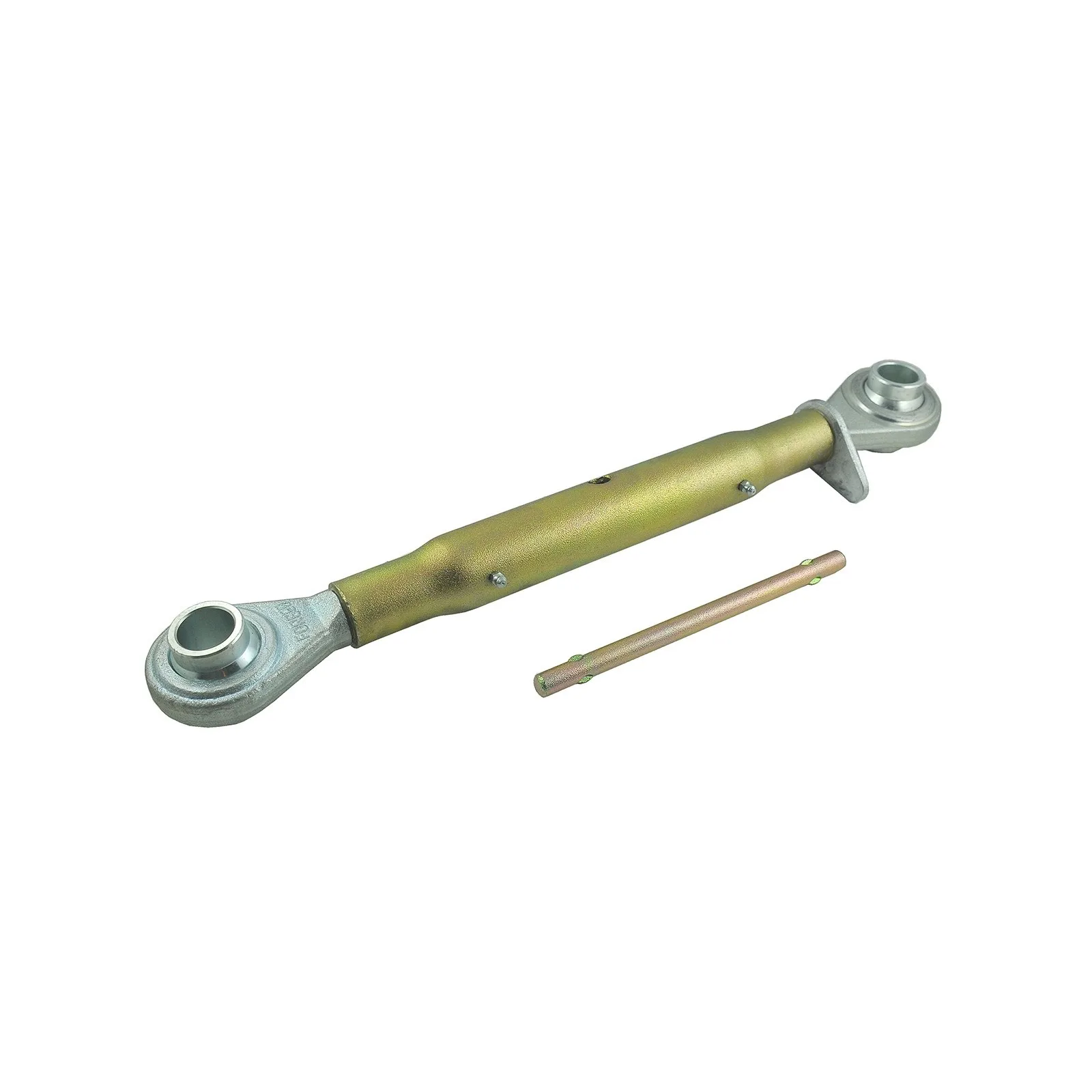

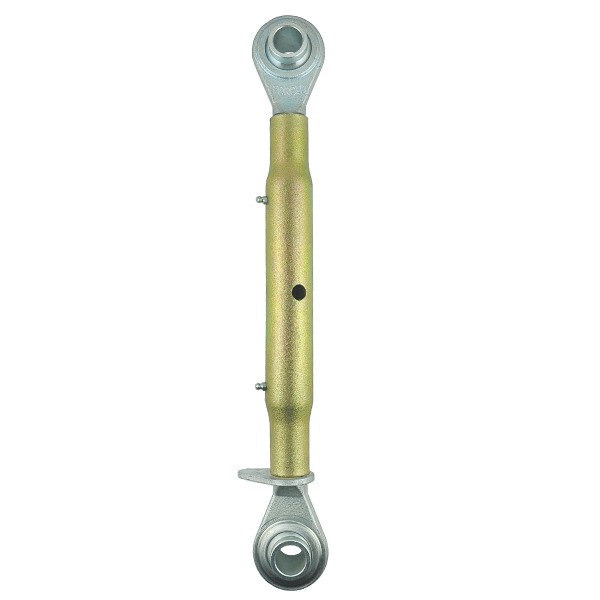

Napínák / Kat. II / 450–680 mm / 12 1/2 / M30 x 3

Napínák kategorie 2 s celkovou délkou 510 mm (minimální celková délka měřená s plně utaženými šrouby) a průměrem otvoru pro čep 26 mm (TUZ KATII) pro traktory a další stroje.

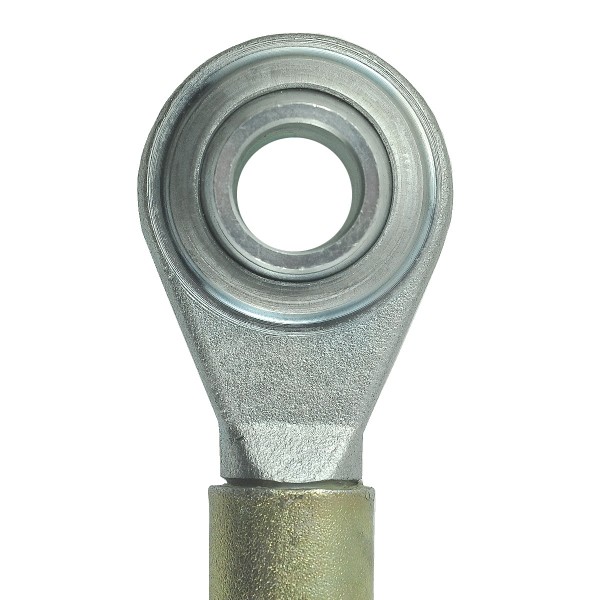

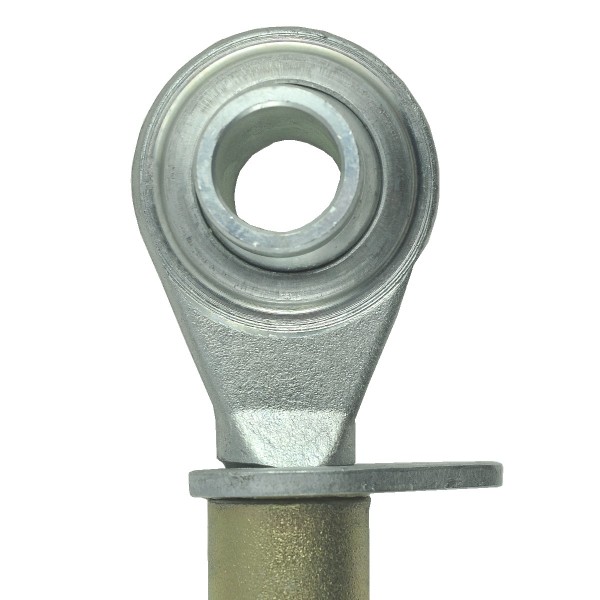

Napínák tříbodového závěsu používaný v zemědělství je prvkem traktoru, přesněji řečeno prvkem zadního hydraulického závěsu (TUZ-tříbodový zadní závěs) a slouží k připojení traktoru ke stroji nebo zemědělskému nářadí. Napínací šroub potrubí, nazývaný také spojka, se skládá ze tří prvků, tj. tělesa a dvou šroubů, jejichž závity směřují proti sobě. Napínák je zakončen kulovými výkyvnými otvory a pouzdry pro pojistné čepy .

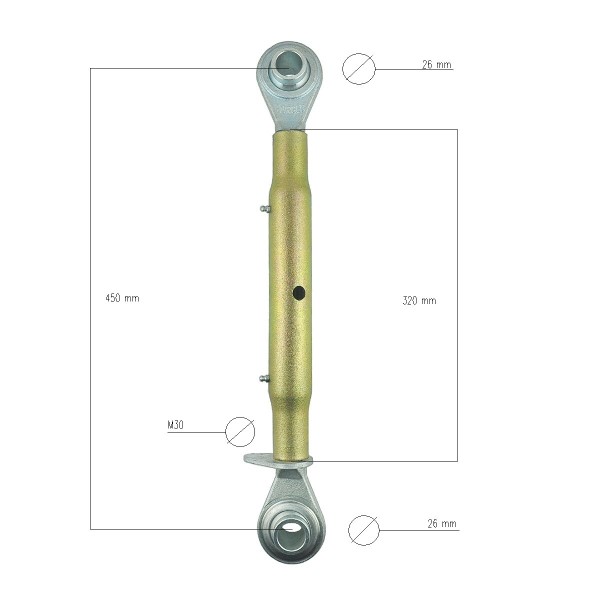

Rozměry :

• délka: 320 mm (tělo 12 1/2 palce),
• celková délka: 510 mm (minimální celková délka měřená s plně utaženými šrouby),
• pracovní délka: minimálně 450 mm, maximální 680 mm,
• závit: M30 x 3,
• průměr otvorů pro kolíky: 26 mm,
• šířka montážního čepu: 51 mm,
• průměr hlavy: 65 mm.

Zemědělský napínák je vyroben z nerezové kovové slitiny, která je odolná vůči vysokým silám namáhání a nepříznivým povětrnostním podmínkám. Opačně směrované závity napínáku způsobují, že se šroub při otáčení tělesa (centrálního prvku) utahuje nebo roztahuje v závislosti na směru otáčení.

Sklad:
M:LS

*Fotografie slouží pouze pro ilustrační účely a mohou se v detailech lišit od dodaného produktu z důvodu rozdílů ve výrobě v průběhu let.
