Trojbodový závesný systém s ramenami dlhými 600 mm a napínačom 420-590 mm pre traktory Kubota radu Kubota B1-10, Kubota B1-14, Kubota B1-15, Kubota B1-16, Kubota B1-17, Kubota B40, Kubota rad B1200, Kubota B1400, Kubota B1402, Kubota B1500, Kubota B1502, Kubota B1550, Kubota B1750, Kubota B2150, Kubota B4200, Kubota B6001, Kubota B6100, Kubota B07000, Kubota B07000, Kubota B07001, B0702, B01 Zen- No ZB1400, Zen-Noh ZB1402, Zen-Noh ZB1500, Zen-Noh ZB6001, Zen-Noh ZB6100, Zen-Noh ZB7000, Zen-Noh ZB7001, Zen-Noh ZB7100 a ďalšie.
Trojbodový záves je kombináciou traktora a poľnohospodárskeho stroja a ide o špeciálny systém prvkov, ktorý umožňuje zdvíhanie, prepravu a nastavenie vhodnej polohy voči zemi a traktoru, poľnohospodárskym strojom a zariadeniam. Hydraulicky ovládaný trojbodový závesný systém (skrátene 3-bodový záves), ako už názov napovedá, je spojenie poľnohospodárskeho stroja s traktorom v troch bodoch, teda na dvoch hydraulicky zdvíhaných nosníkoch spojených s takzvanými radlicami. kábel (pravá ľavá strana) a centrálne umiestnený konektor, tzv napínač. Na čo slúži trojbodový záves traktora?:
- na zdvíhanie a prepravu poľnohospodárskych strojov a zariadení,
- na určenie vhodnej pracovnej hĺbky alebo výšky poľnohospodárskeho stroja alebo zariadenia,
- na prepravu strojov a zariadení,
- na stabilizáciu strojov a zariadení počas prepravy.
Hydraulicky ovládaný systém zavesenia zadného závesu pozostáva z pohonu, čerpadla, poistného ventilu a hydraulického rozvádzača. Činnosť systému trojbodového závesu je priamo riadená tlakovým hydraulickým olejom pretekajúcim systémom, ovládaným a ovládaným pohonom a hydraulickým rozvádzačom. Hydraulický valec (jednosmerný alebo dvojsmerný) je zodpovedný za zdvíhanie systému (a spúšťanie dvojsmerného valca), hydraulické čerpadlo je zodpovedné za vytvorenie vhodného tlaku v systéme, poistný ventil je poistka, ktorá znižuje tlak v systéme pri prekročení maximálnej možnej zdvíhacej hmotnosti a hydraulický rozvádzač je zariadenie ovládajúce prietok oleja v systéme. Činnosť trojbodového závesu je priamo riadená tlakovým hydraulickým olejom pretekajúcim systémom, ovládaným a ovládaným pohonom a hydraulickým rozvádzačom.
Rozmery:
Spodné rameno (mihalnica):
- celková dĺžka: 600 mm,
- pracovná dĺžka: 535 mm (merané od stredu po stred otvorov pre kolíky),
- šírka: 50 mm,
- hrúbka: 12 mm,
- priemer otvoru na čap: 22,50 mm.
Napínač :
- dĺžka: 235 mm (telo),
- celková dĺžka: 430 mm (minimálna celková dĺžka meraná s úplne zaskrutkovanými skrutkami),
- pracovná dĺžka: minimálne 370 mm, maximálne 540 mm,
- závit: M20 x 3,5,
- priemer otvoru pre kolík: 19,50 mm,
- šírka objímky pre montáž kolíkov: 40 / 40 mm,
- priemer hlavy: 57 / 57 mm.

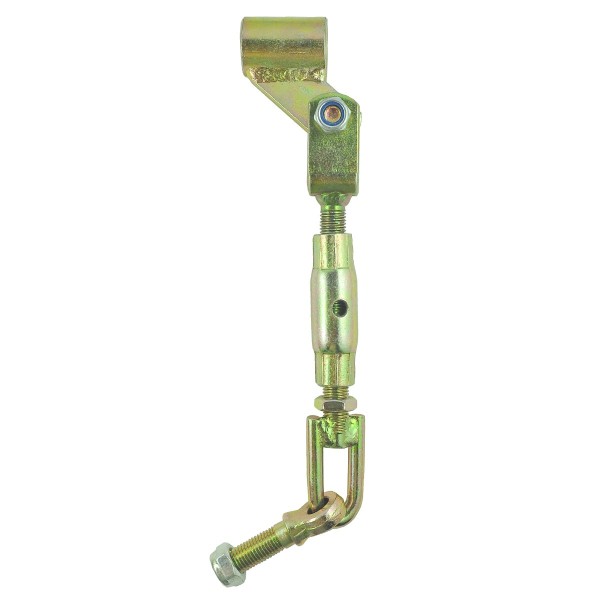

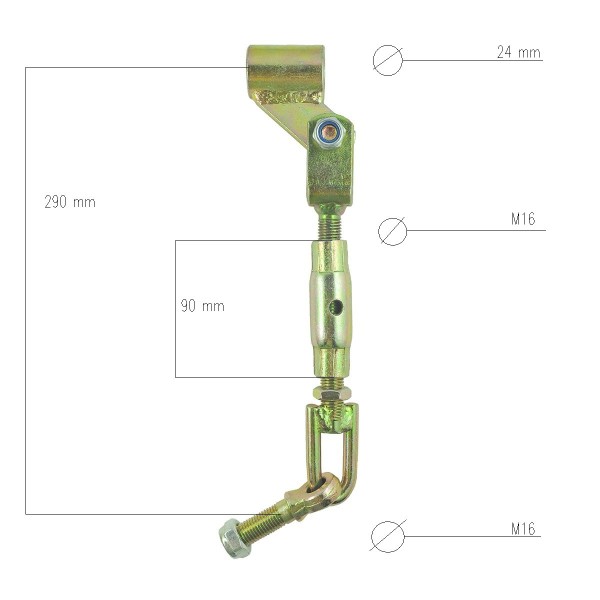

Trojbodový záves stabilizátora spodného ramena (lass) :
- dĺžka: 90 mm (telo),
- pracovná dĺžka: minimálne 290 mm.
- vnútorný priemer objímky: 24 mm,
- závit: M16,

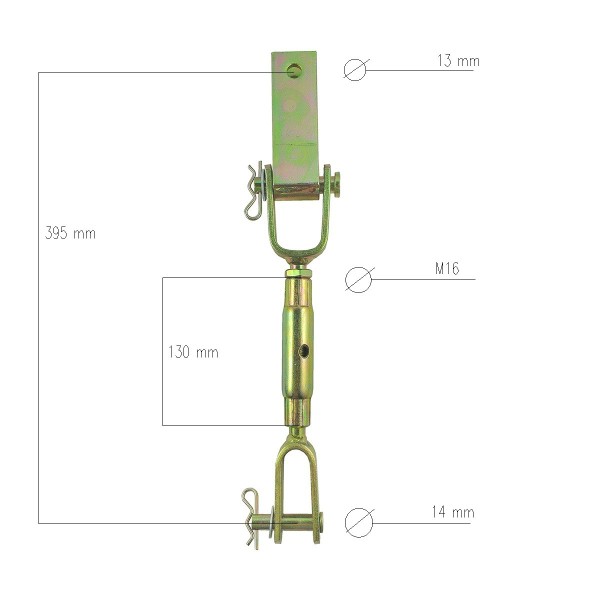

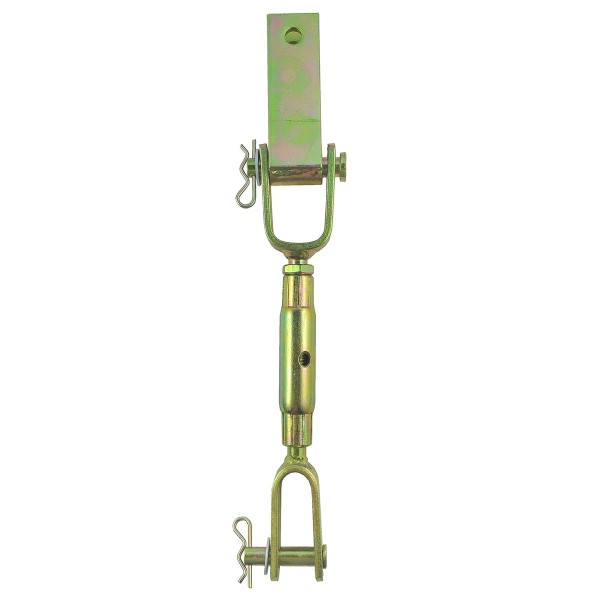

Trojbodový záves na rameno s nastavením :
- dĺžka: 130 mm (telo),
- celková dĺžka: 430 mm,
- pracovná dĺžka: 395 mm (minimálna dĺžka meraná s úplne dotiahnutými skrutkami),
- závit: M16.
Trojbodový záves na rameno bez nastavenia :
- celková dĺžka: 450 mm,
- pracovná dĺžka: 410 mm.

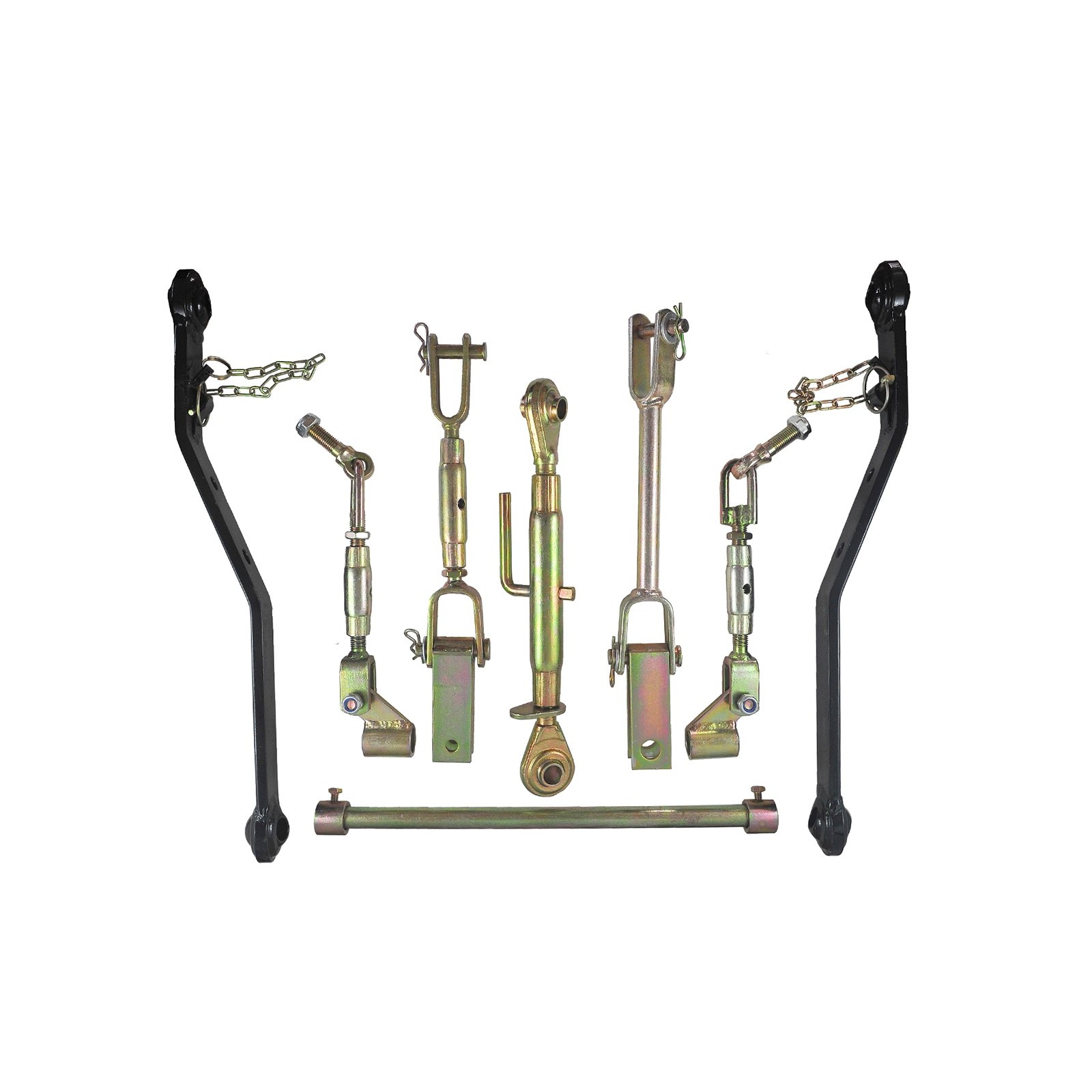

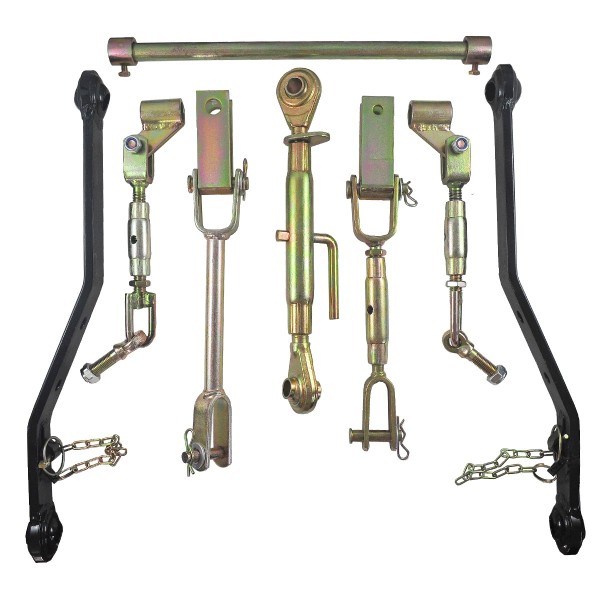

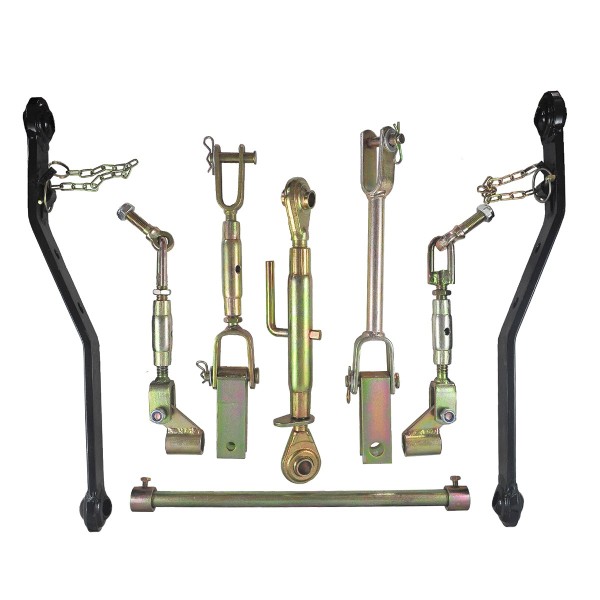

Súprava trojbodového závesu Cat I je určená pre traktory a bane Kubota radu Kubota B a Zen Noh a pozostáva z :
- dolné ramená x 2 (palice),
- horný konektor (napínač),
- vešiaky (spojenie dolných ramien výťahu s hornými, tzv. zdvíhacie ramená) x 2,
- reťaze sťahujúce spodné ramená x 2,
- montážna konzola spodného ramena,
- napínacia konzola,
- oj prívesu.
Modely traktorov :
Kubota :
- Kubota B1-10,
- Kubota B1-14,
- Kubota B1-15,
- Kubota B1-16,
- Kubota B1-17,
- Kubota B40,
- Kubota B1200,
- Kubota B1400,
- Kubota B1402,
- Kubota B1500,
- Kubota B1502,
- Kubota B1550,
- Kubota B1750,
- Kubota B2150,
- Kubota B4200,
- Kubota B6001,
- Kubota B6100,
- Kubota B7000,
- Kubota B7001,
- Kubota B7100.
Zen-Noh :
- Zen-Noh ZB1200,
- Zen-Noh ZB1400,
- Zen-Noh ZB1402,
- Zen-Noh ZB1500,
- Zen-Noh ZB6001,
- Zen-Noh ZB6100,
- Zen-Noh ZB7000,
- Zen-Noh ZB7001,
- Zen-Noh ZB7100.
Spodné ramená väzby majú najčastejšie guľový koniec, ale v moderných systémoch výrobcovia používajú univerzálnejšie hákové konce. Systém odpruženia trojbodového trojbodového závesu je možné použiť na zadnú aj prednú časť traktora. Trojbodové závesy sa líšia dĺžkou spodných ramien, priemerom guľových otvorov a dĺžkou závesov a pred nákupom by ste si mali dôkladne zmerať vzdialenosť od upevňovacích čapov spodného ramena k príslušnej vzdialenosti za traktorom pneumatika.
