Trojbodový závesný systém KUBOTA / Cat I / Cat I / 16 x 50 x 600 mm / M27 x 400 mm

Čo je 3-bodový trojbodový závesný systém Cat I?

Trojbodový záves je kombináciou traktora a poľnohospodárskeho stroja a ide o špeciálny systém prvkov, ktorý umožňuje zdvíhanie, prepravu a nastavenie vhodnej polohy voči zemi a traktoru, poľnohospodárskym strojom a zariadeniam. Hydraulicky ovládaný trojbodový závesný systém (skrátene 3-bodový záves), ako už názov napovedá, je spojenie poľnohospodárskeho stroja s traktorom v troch bodoch, teda na dvoch hydraulicky zdvíhaných nosníkoch spojených s takzvanými radlicami. kábel (pravá ľavá strana) a centrálne umiestnený konektor, tzv napínač. Na čo slúži trojbodový záves traktora ?:

• na zdvíhanie a prepravu poľnohospodárskych strojov a zariadení,
• na určenie vhodnej pracovnej hĺbky alebo výšky poľnohospodárskeho stroja alebo zariadenia,
• na prepravu strojov a zariadení,
• na stabilizáciu strojov a zariadení počas prepravy.

Ako funguje trojbodový záves traktora?

Hydraulicky ovládaný systém zavesenia zadného závesu pozostáva z pohonu, čerpadla, poistného ventilu a hydraulického rozvádzača. Činnosť systému trojbodového závesu je priamo riadená tlakovým hydraulickým olejom pretekajúcim systémom, ovládaným a ovládaným pohonom a hydraulickým rozvádzačom. Hydraulický valec (jednosmerný alebo dvojsmerný) je zodpovedný za zdvíhanie systému (a spúšťanie dvojsmerného valca), hydraulické čerpadlo je zodpovedné za vytvorenie vhodného tlaku v systéme, poistný ventil je poistka, ktorá znižuje tlak v systéme pri prekročení maximálnej možnej zdvíhacej hmotnosti a hydraulický rozvádzač je zariadenie ovládajúce prietok oleja v systéme. Činnosť trojbodového závesu je priamo riadená tlakovým hydraulickým olejom pretekajúcim systémom, ovládaným a ovládaným pohonom a hydraulickým rozvádzačom.

Súprava trojbodového závesu Cat I je určená pre traktory a bane Kubota a pozostáva z :

• dolné ramená x 2 (palice),
• horný konektor (napínač),
• vešiaky (spojenie dolných ramien výťahu s hornými, tzv. zdvíhacie ramená) x 2,
• reťaze sťahujúce spodné ramená x 2,
• montážna konzola spodného ramena.

Spodné články tiahla majú najčastejšie guľový koniec, ale v moderných systémoch výrobcovia používajú univerzálnejšie hákové konce. Trojbodový trojbodový závesný systém je možné použiť na zadnú aj prednú časť traktora. Trojbodové závesy sa líšia dĺžkou spodných ramien, priemerom guľových otvorov a dĺžkou závesov a pred nákupom by ste si mali dôkladne zmerať vzdialenosť od upevňovacích čapov spodného ramena k príslušnej vzdialenosti za traktorom pneumatika.

Rozmery :

• pracovná dĺžka ramien (lasz) od stredu po stred otvorov pre kolíky: 600 mm,
• šírka ramien (las): 50 mm
• hrúbka ramena (lasz): 16 mm,
• priemer otvorov guľových koncov: 22 mm,
• priemer otvorov pre montáž skrutiek viazacích reťazí: 16 mm
• priemer čapu: 14 mm,
• priemer otvorov pre čap závesu: 13,50 mm,

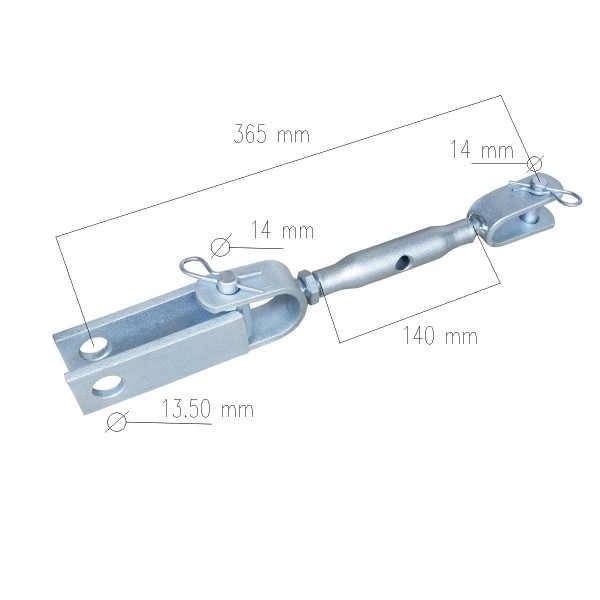

• pracovná dĺžka závesu s nastavením: minimálne 365 mm s maximálnymi točenými závitmi, 140 mm stredný prvok závesu,

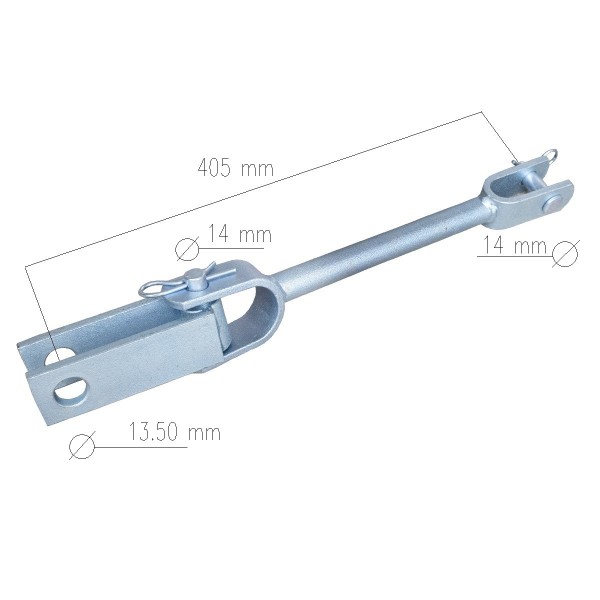

• pracovná dĺžka závesu bez nastavenia 405 mm,
• pracovná dĺžka ťažných reťazí: minimálne 260 mm od stredu k stredu otvorov s úplne utiahnutou skrutkou, 95 mm v stredovom prvku,
• priemer otvoru pre spodnú konzolu ťažných reťazí (objímka): 23 mm,
• závit skrutiek ťažných reťazí: M12 / M16,

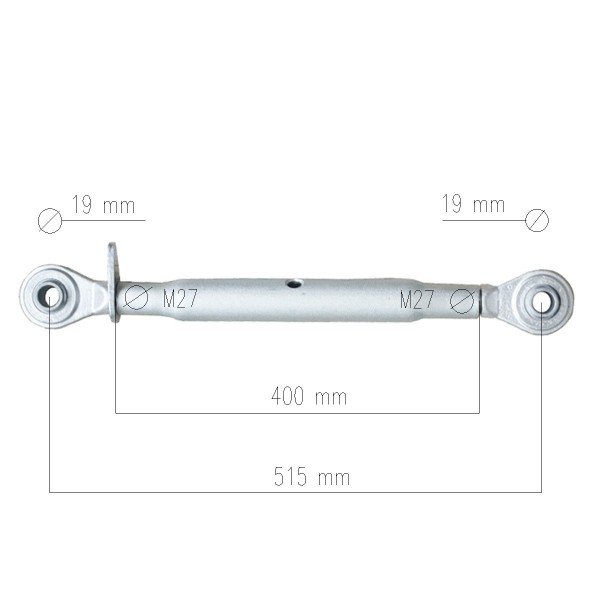

• dĺžka napínača: 400 mm (stredný prvok), minimálne 515 mm od stredu do stredu otvorov pre kolíky s úplne utiahnutou skrutkou,
• priemer guľových otvorov napínača: 19 mm,
• závit na napináku: M27,
• celková dĺžka spodnej konzoly: 485 mm,
• pracovná dĺžka spodnej konzoly: 430 mm,
• priemer stredovej konzoly: 22 mm,
• maximálny rozstup ramien (spodná konzola): 320 mm,
• hmotnosť: 21 kg.

Kategória trojbodového závesu Cat I znamená, že priemer otvorov pre čapy a čapy je v rozsahu od 19 do 22 mm. Špeciálne oje pre popruhy je 510 mm oje .
