Trojbodový závesný systém / Cat 1 / R

Čo je 3-bodový trojbodový závesný systém Cat I?

Trojbodový záves je kombináciou traktora a poľnohospodárskeho stroja a ide o špeciálny systém prvkov, ktorý umožňuje zdvíhanie, prepravu a nastavenie vhodnej polohy voči zemi a traktoru, poľnohospodárskym strojom a zariadeniam. Hydraulicky ovládaný trojbodový závesný systém (skrátene 3-bodový záves), ako už názov napovedá, je spojenie poľnohospodárskeho stroja s traktorom v troch bodoch, teda na dvoch hydraulicky zdvíhaných nosníkoch spojených s takzvanými radlicami. kábel (pravá ľavá strana) a centrálne umiestnený konektor, tzv napínač. Na čo slúži trojbodový záves traktora ?:

• na zdvíhanie a prepravu poľnohospodárskych strojov a zariadení,
• na určenie vhodnej pracovnej hĺbky alebo výšky poľnohospodárskeho stroja alebo zariadenia,
• na prepravu strojov a zariadení,
• na stabilizáciu strojov a zariadení počas prepravy.

Ako funguje trojbodový záves traktora?

Hydraulicky ovládaný systém zavesenia zadného závesu pozostáva z pohonu, čerpadla, poistného ventilu a hydraulického rozvádzača. Činnosť systému trojbodového závesu je priamo riadená tlakovým hydraulickým olejom pretekajúcim systémom, ovládaným a ovládaným pohonom a hydraulickým rozvádzačom. Hydraulický valec (jednosmerný alebo dvojsmerný) je zodpovedný za zdvíhanie systému (a spúšťanie dvojsmerného valca), hydraulické čerpadlo je zodpovedné za vytvorenie vhodného tlaku v systéme, poistný ventil je poistka, ktorá znižuje tlak v systéme pri prekročení maximálnej možnej zdvíhacej hmotnosti a hydraulický rozvádzač je zariadenie ovládajúce prietok oleja v systéme. Činnosť trojbodového závesu je priamo riadená tlakovým hydraulickým olejom pretekajúcim systémom, ovládaným a ovládaným pohonom a hydraulickým rozvádzačom.

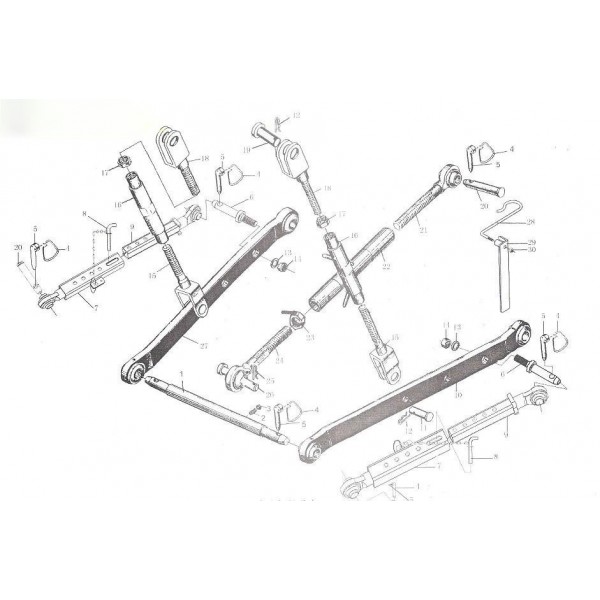

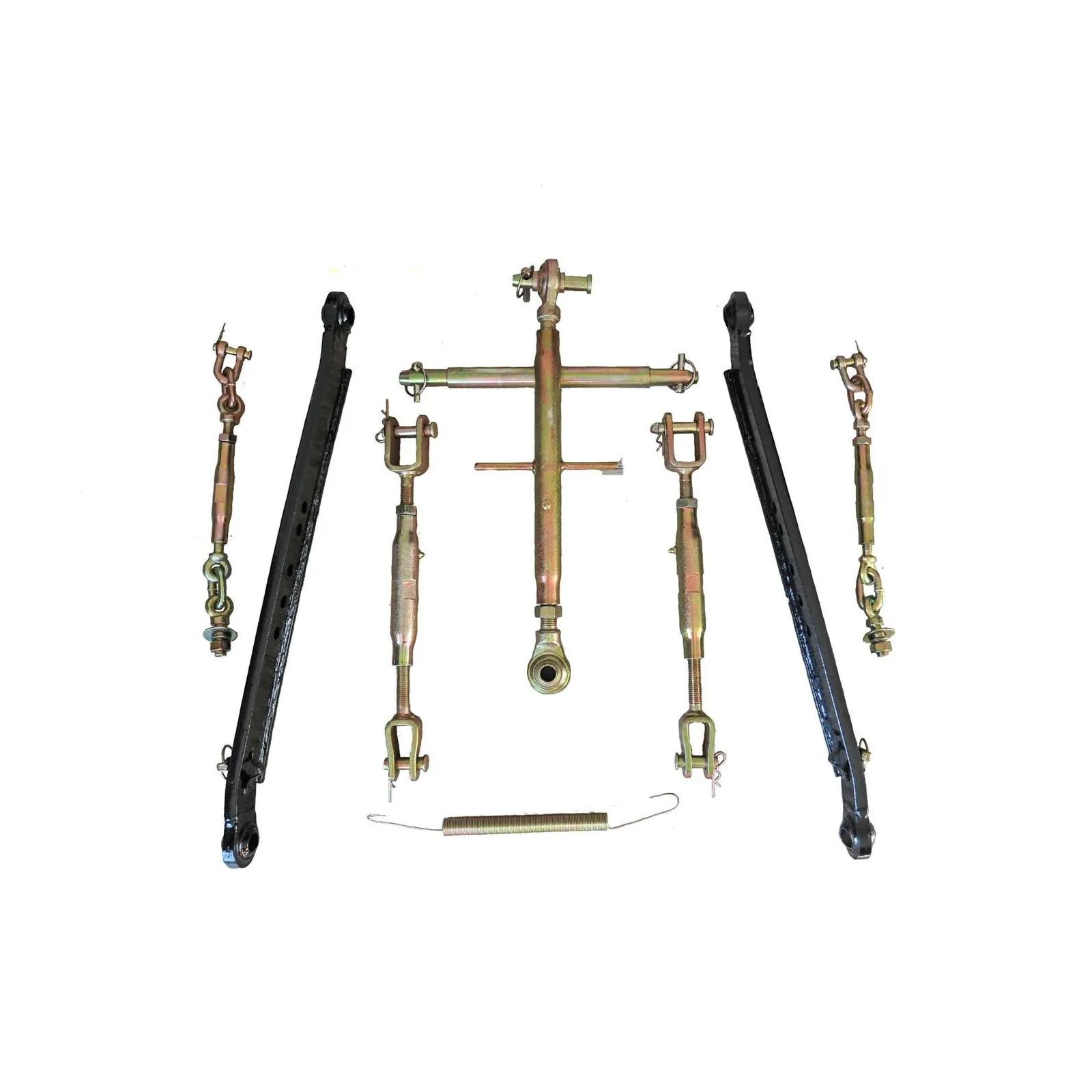

Trojbodový závesný systém - trojbodový záves, kategória 1. Univerzálna sada pre použitie vo všetkých typoch malotraktorov ako Yanmar, Kubota, Mitsubishi, Iseki, Hinomoto, TZ 4K atď.
Súprava s nastaviteľným otváraním ramien (lasz).

Rozmery:

• Ramená 780 mm
• Priemer otvorov v guľových kĺboch je 22,5 mm.
• Priemery otvorov v spodných ramenách - 22,5 mm.
• Priemer otvorov v hornom konektore (napinák) - 19,5 mm.
• Priemer otvorov v prvkoch pripevnených k zdvíhacím ramenám - 16,5 mm.
• Dĺžka ramena: 780 mm (celková dĺžka), 715 mm (od stredu kolíka po stred kolíka).
