Trojbodový závesný systém / CAT I / Kubota / Iseki TX

Trojbodový záves je kombináciou traktora a poľnohospodárskeho stroja a ide o špeciálny systém prvkov, ktorý umožňuje zdvíhanie, prepravu a nastavenie vhodnej polohy voči zemi a traktoru, poľnohospodárskym strojom a zariadeniam. Hydraulicky ovládaný trojbodový závesný systém (skrátene 3-bodový záves), ako už názov napovedá, je spojenie poľnohospodárskeho stroja s traktorom v troch bodoch, teda na dvoch hydraulicky zdvíhaných nosníkoch spojených s takzvanými radlicami. kábel (pravá ľavá strana) a centrálne umiestnený konektor, tzv napínač. Na čo slúži trojbodový záves traktora?:

• na zdvíhanie a prepravu poľnohospodárskych strojov a zariadení,
• na určenie vhodnej pracovnej hĺbky alebo výšky poľnohospodárskeho stroja alebo zariadenia,
• na prepravu strojov a zariadení,
• na stabilizáciu strojov a zariadení počas prepravy.

Ako funguje trojbodový záves traktora?

Hydraulicky ovládaný systém zavesenia zadného závesu pozostáva z pohonu, čerpadla, poistného ventilu a hydraulického rozvádzača. Činnosť systému trojbodového závesu je priamo riadená tlakovým hydraulickým olejom pretekajúcim systémom, ovládaným a ovládaným pohonom a hydraulickým rozvádzačom. Hydraulický valec (jednosmerný alebo dvojsmerný) je zodpovedný za zdvíhanie systému (a spúšťanie dvojsmerného valca), hydraulické čerpadlo je zodpovedné za vytvorenie vhodného tlaku v systéme, poistný ventil je poistka, ktorá znižuje tlak v systéme pri prekročení maximálnej možnej zdvíhacej hmotnosti a hydraulický rozvádzač je zariadenie ovládajúce prietok oleja v systéme. Činnosť trojbodového závesu je priamo riadená tlakovým hydraulickým olejom pretekajúcim systémom, ovládaným a ovládaným pohonom a hydraulickým rozvádzačom.

Rozmery:

Spodné rameno (mihalnica):

• celková dĺžka: 600 mm,
• pracovná dĺžka: 535 mm (merané od stredu po stred otvorov pre kolíky),
• šírka: 50 mm,
• hrúbka: 12 mm,
• priemer otvoru na čap: 22,50 mm.

Napínač :

• dĺžka: 225 mm (telo),
• celková dĺžka: 420 mm (minimálna celková dĺžka meraná s úplne zaskrutkovanými skrutkami),
• pracovná dĺžka: minimálne 355 mm, maximálne 520 mm,
• závit: M22 x 3,5,
• priemer otvoru na kolík: 19,50 mm,
• šírka objímky pre montáž kolíkov: 44 / 44 mm,
• priemer hlavy: 40 / 40 mm.

Trojbodový záves stabilizátora spodného ramena (lass) :

• pracovná dĺžka: minimálne 290 mm.
• priemer objímky: 24 mm,
• závit: M16,

Trojbodový záves na rameno :

• dĺžka: 130 mm (telo),
• celková dĺžka: 430 mm,
• pracovná dĺžka: 400 mm (minimálna dĺžka meraná s úplne dotiahnutými skrutkami),
• závit: M16.

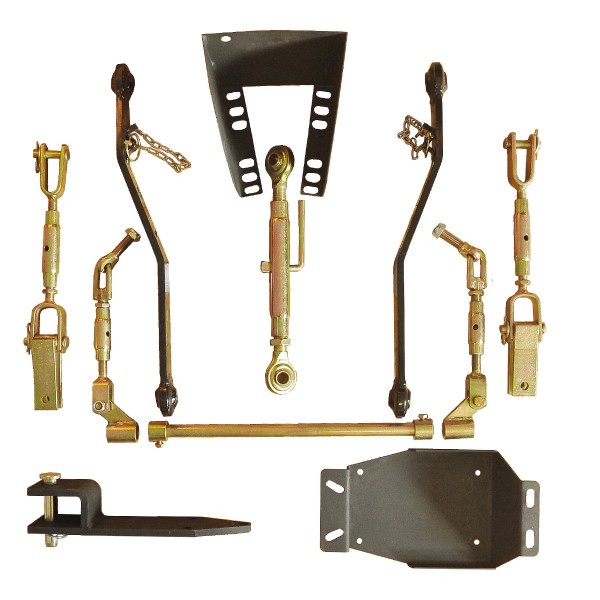

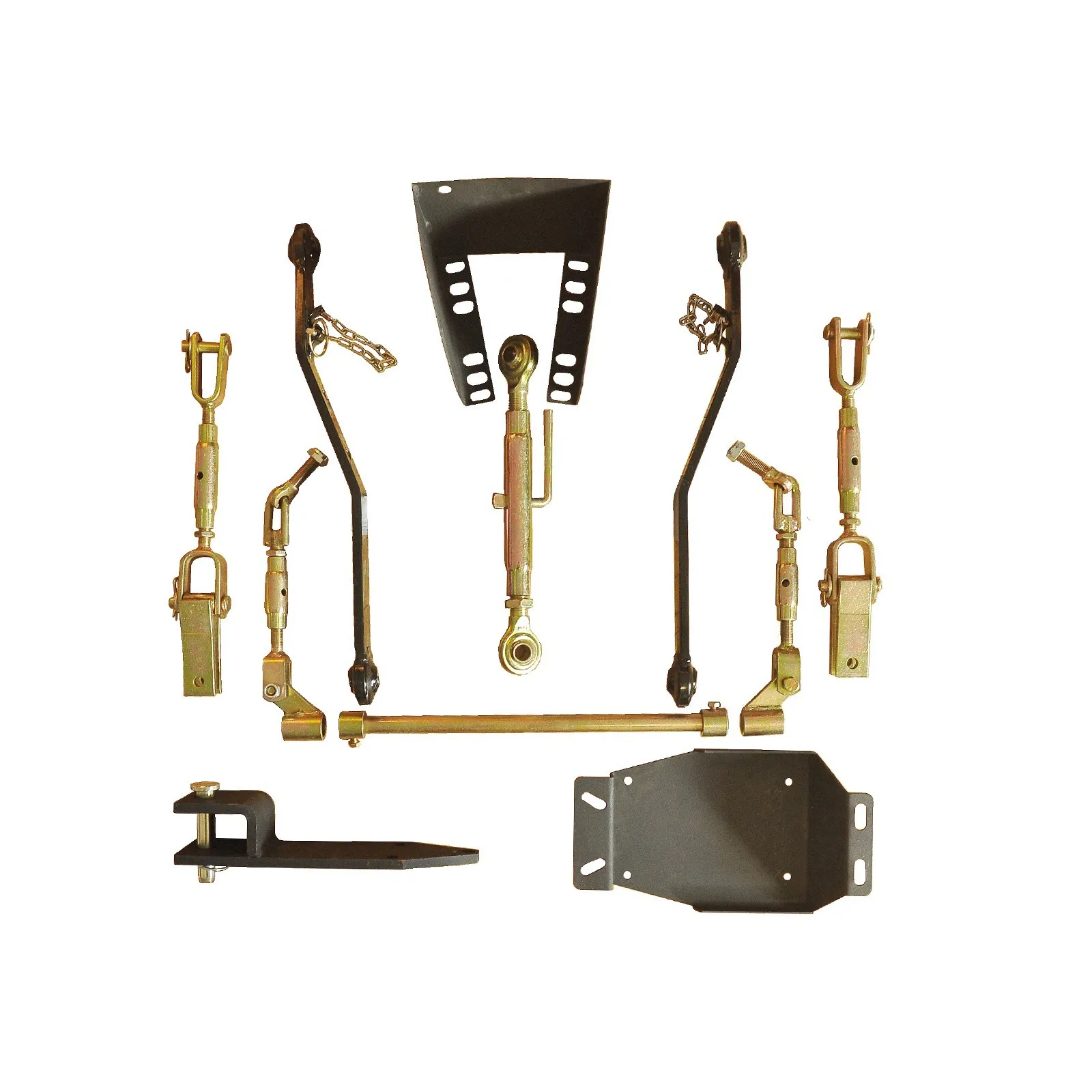

Súprava trojbodového závesu Cat I je určená pre traktory a bane Kubota a Iseki a pozostáva z :

• dolné ramená x 2 (palice),
• horný konektor (napínač),
• vešiaky (spojenie dolných ramien výťahu s hornými, tzv. zdvíhacie ramená) x 2,
• reťaze sťahujúce spodné ramená x 2,

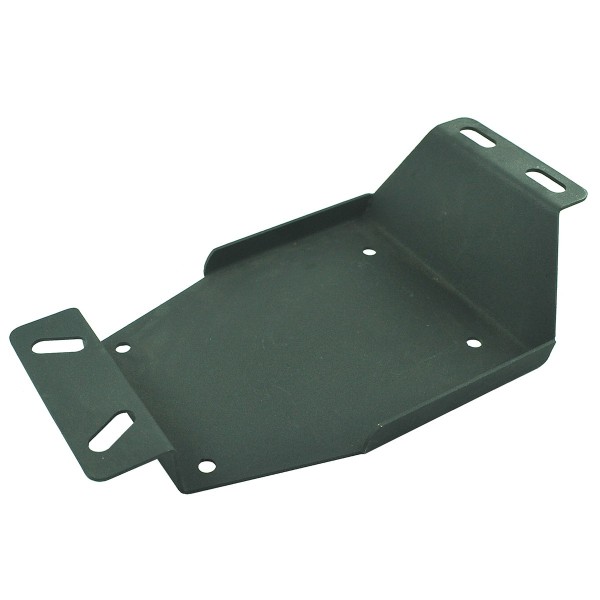

• montážna konzola spodného ramena,

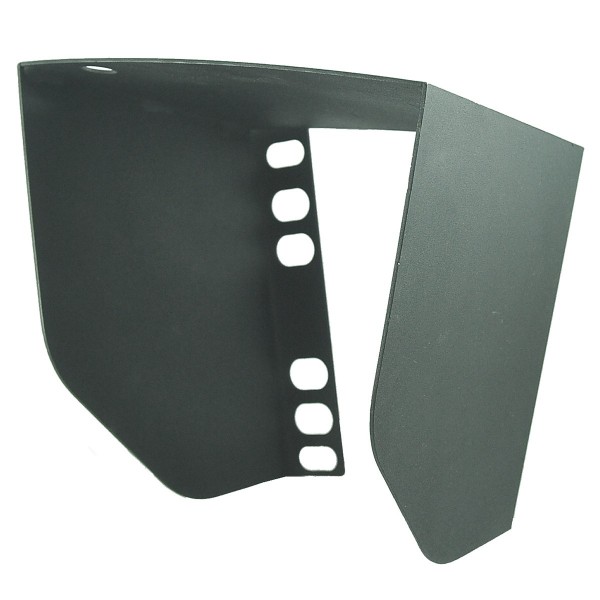

• napínacia konzola,

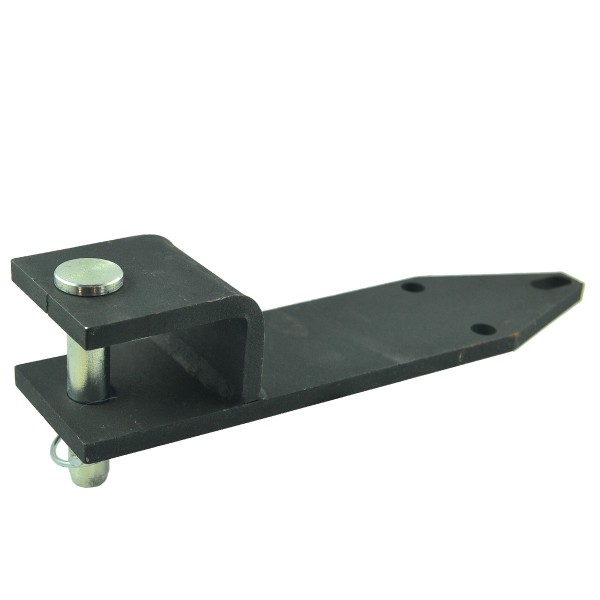

• oj prívesu.

Spodné ramená väzby majú najčastejšie guľový koniec, ale v moderných systémoch výrobcovia používajú univerzálnejšie hákové konce. Systém odpruženia trojbodového trojbodového závesu je možné použiť na zadnú aj prednú časť traktora. Trojbodové závesy sa líšia dĺžkou spodných ramien, priemerom guľových otvorov a dĺžkou závesov a pred nákupom by ste si mali dôkladne zmerať vzdialenosť od upevňovacích čapov spodného ramena k príslušnej vzdialenosti za traktorom pneumatika.
