Tříbodový závěsný systém KUBOTA / Cat I / Cat I / 16 x 50 x 600 mm / M27 x 400 mm

Co je 3-bodový tříbodový závěsný systém Cat I?

Tříbodový závěs je kombinací traktoru a zemědělského stroje a jedná se o speciální systém prvků, který umožňuje zvedání, přepravu a nastavení vhodné polohy vůči zemi a traktoru, zemědělským strojům a zařízením. Hydraulicky ovládaný tříbodový závěsný systém (zkráceně 3bodový závěs), jak název napovídá, je spojení zemědělského stroje s traktorem ve třech bodech, tedy na dvou hydraulicky zvednutých nosnících spojených s tzv. radlicemi. kabel (pravá levá strana) a centrálně umístěný konektor, tzv napínák. K čemu slouží tříbodový závěs traktoru ?:

• pro zvedání a přepravu zemědělských strojů a zařízení,
• k určení vhodné pracovní hloubky nebo výšky zemědělského stroje nebo zařízení,
• pro přepravu strojů a zařízení,
• ke stabilizaci strojů a zařízení během přepravy.

Jak funguje tříbodový závěs traktoru?

Hydraulicky ovládaný systém zavěšení zadního závěsu se skládá z pohonu, čerpadla, pojistného ventilu a hydraulického rozvaděče. Činnost systému tříbodového závěsu je přímo řízena tlakovým hydraulickým olejem protékajícím systémem, řízen a ovládán akčním členem a hydraulickým rozvaděčem. Hydraulický válec (jednocestný nebo dvoucestný) je zodpovědný za zvednutí systému (a spouštění dvoucestného válce), hydraulické čerpadlo je zodpovědné za vytvoření příslušného tlaku v systému, pojistný ventil je pojistka, která snižuje tlak v systému při překročení maximální možné zvedací hmotnosti a hydraulický rozvaděč je zařízení ovládající průtok oleje v systému. Činnost tříbodového závěsu je přímo řízena tlakovým hydraulickým olejem protékajícím systémem, řízen a ovládán akčním členem a hydraulickým rozvaděčem.

Sada tříbodového závěsu Cat I je určena pro traktory a doly Kubota a skládá se z :

• spodní paže x 2 (hole),
• horní konektor (napínák),
• závěsy (spojení spodních ramen zvedáku s horními, tzv. zvedací ramena) x 2,
• řetězy táhnoucí spodní ramena x 2,
• držák spodního ramene.

Spodní články táhla mají nejčastěji kulové zakončení, ale v moderních systémech výrobci používají univerzálnější hákové konce. Tříbodový závěsný systém lze použít jak na zadní, tak na přední část traktoru. Závěsy tříbodového závěsu se liší délkou spodních ramen, průměrem kulových otvorů a délkou závěsů a před nákupem byste si měli pečlivě změřit vzdálenost od upevňovacích čepů spodního ramene k příslušné vzdálenosti za traktorem pneumatika.

Rozměry :

• pracovní délka ramen (lasz) od středu ke středu otvorů pro čepy: 600 mm,
• šířka ramen (las): 50 mm
• tloušťka ramene (las): 16 mm,
• průměr otvorů pro kulové konce: 22 mm,
• průměr otvorů pro montáž šroubů vázacích řetězů: 16 mm
• průměr závěsného čepu: 14 mm,
• průměr otvorů pro kolík: 13,50 mm,

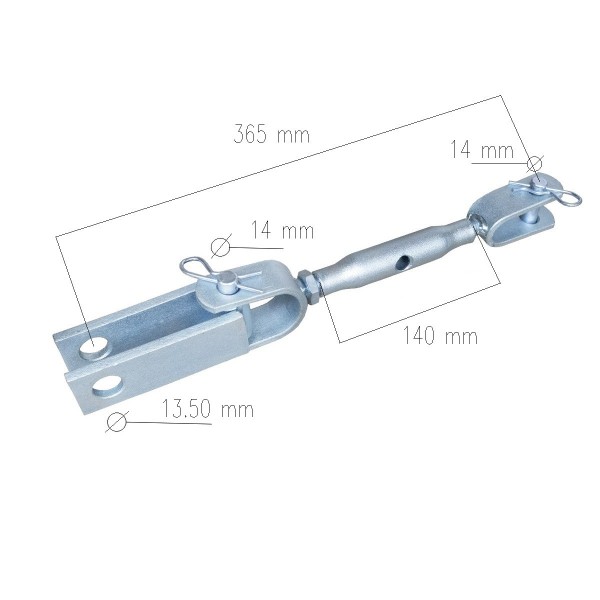

• pracovní délka závěsu s nastavením: minimálně 365 mm s maximálním točeným závitem, 140 mm střední prvek závěsu,

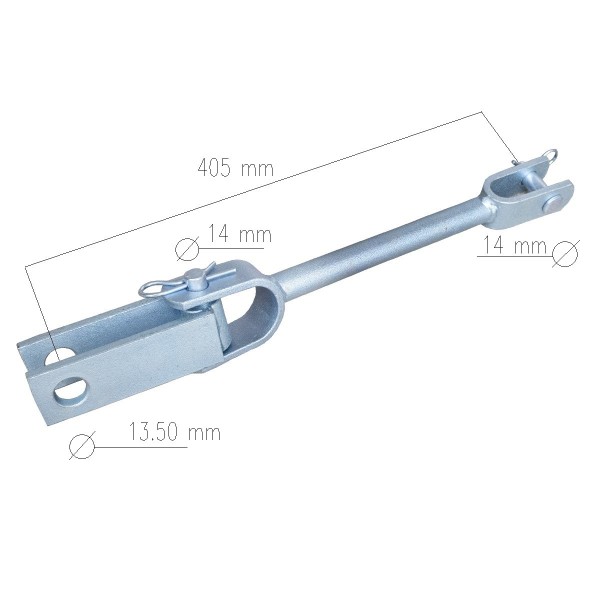

• pracovní délka závěsu bez seřízení 405 mm,
• pracovní délka tažných řetězů: minimálně 260 mm od středu ke středu otvorů s plně dotaženým šroubem, 95 mm ve středním prvku,
• průměr otvoru pro spodní držák tažných řetězů (objímka): 23 mm,
• závit šroubů tažných řetězů: M12 / M16,

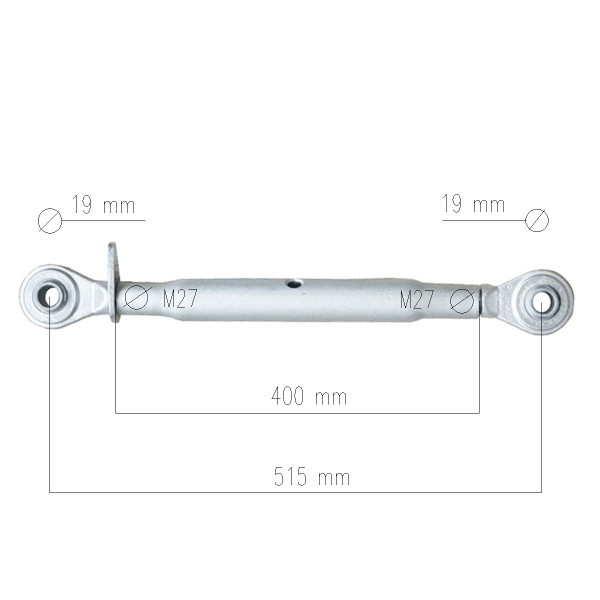

• délka napínáku: 400 mm (střední prvek), minimálně 515 mm od středu ke středu otvorů pro čepy při plně utaženém šroubu,
• průměr kulových otvorů napínáku: 19 mm,
• závit napínáku: M27,
• celková délka spodního držáku: 485 mm,
• pracovní délka spodního držáku: 430 mm,
• průměr středového držáku: 22 mm,
• maximální rozteč ramen (spodní držák): 320 mm,
• hmotnost: 21 kg.

Tříbodový závěs kategorie Cat I znamená, že průměr otvorů pro čepy a čepy je v rozmezí od 19 do 22 mm. Speciální oj pro závěsy je 510 mm oj .
