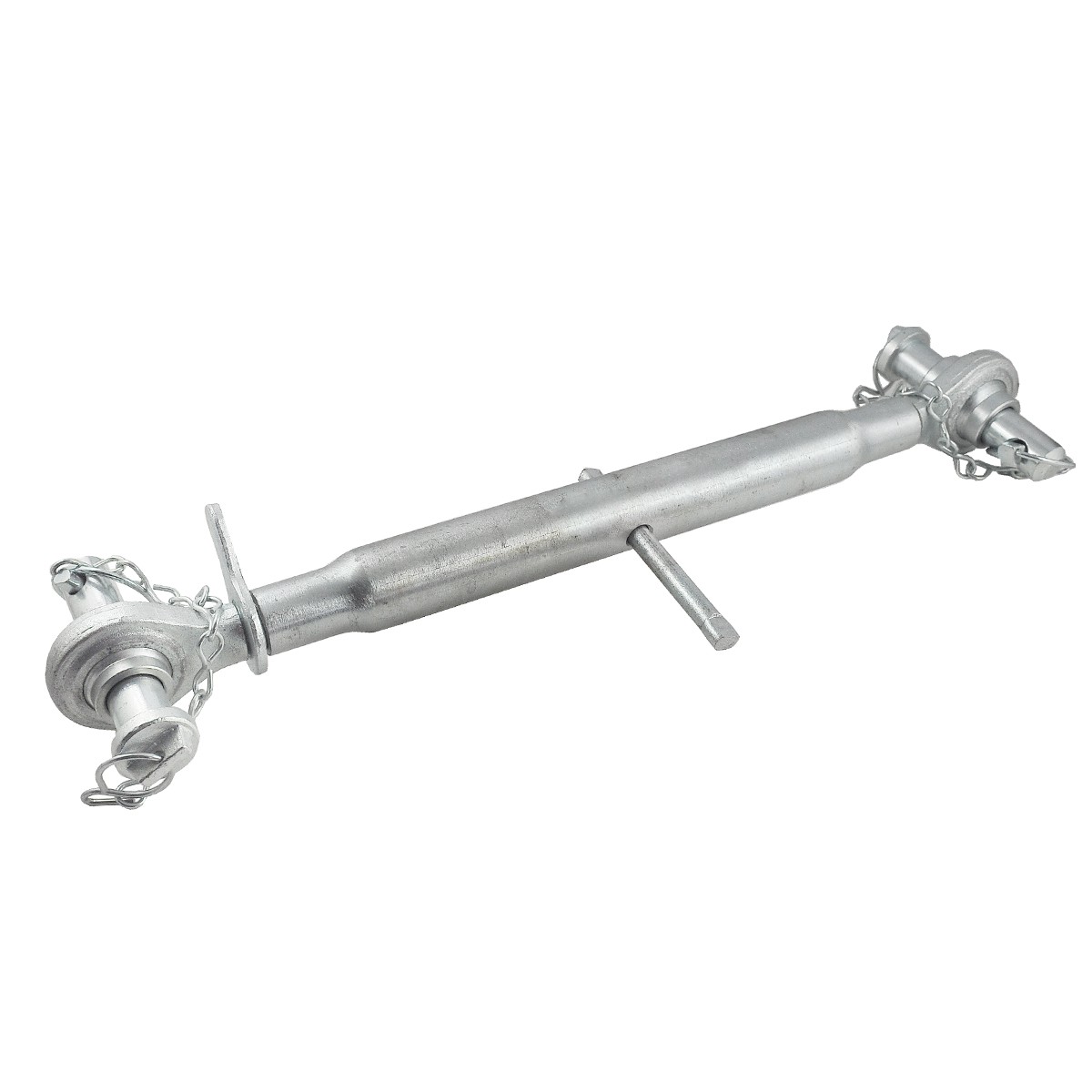

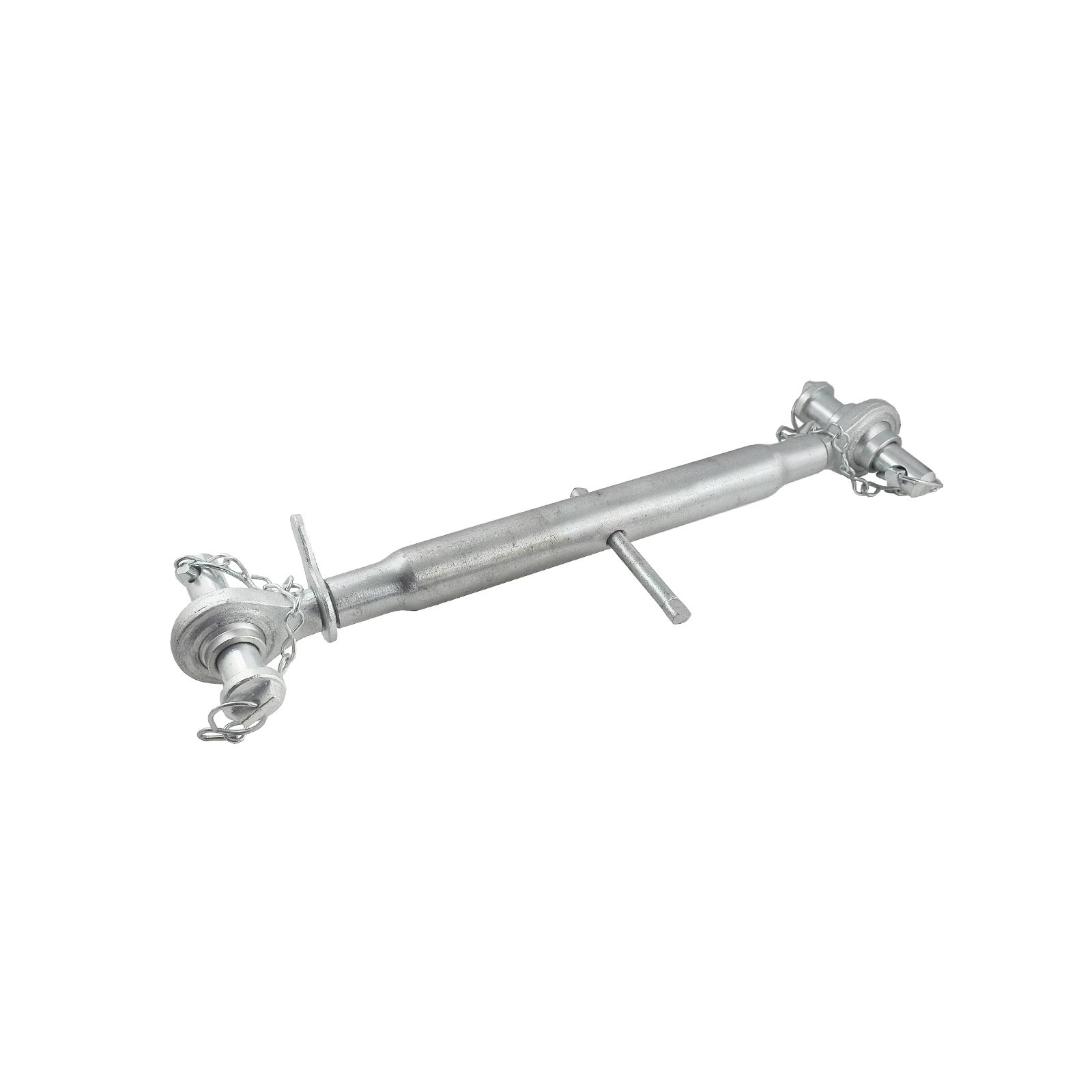

Napínák / Cat II / M27 / 520-760 mm / Ursus C-360

Napínák Cat 2 o celkové délce 580 mm (minimální celková délka měřená plně zašroubovanými šrouby) a průměrem otvorů pro čepy 26 mm (TUZ Cat II) pro traktory Ursus řady Ursus C-360 a další.

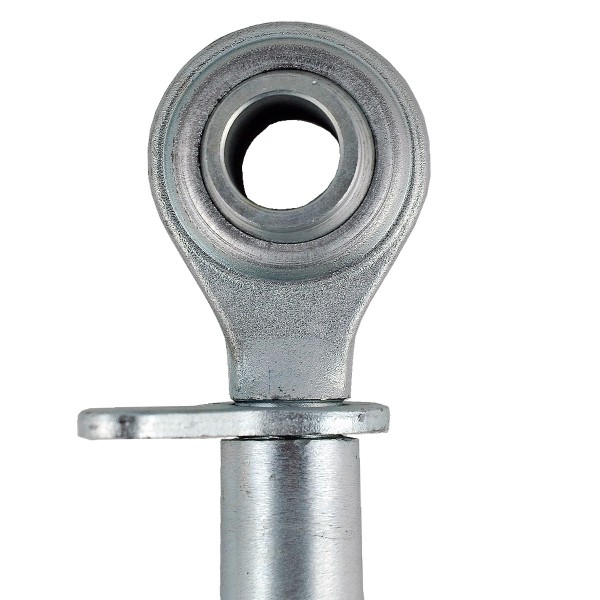

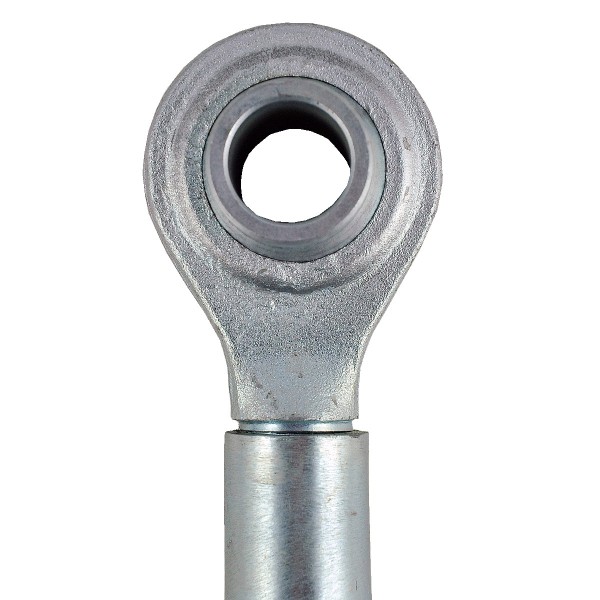

Napínák tříbodového závěsu používaný v zemědělství je prvkem traktoru, konkrétně prvkem hydraulického zdvihu zadního tříbodového závěsu ( tříbodový zadní závěs ) a slouží k propojení traktoru se strojem nebo zemědělskou technikou. Trubkový napínací šroub, také známý jako spojka, se skládá ze tří prvků, tj. těla a dvou šroubů, jejichž závity směřují proti sobě. Napínák a zakončení s kulovými, výkyvnými otvory, objímky pro zajišťovací čepy .

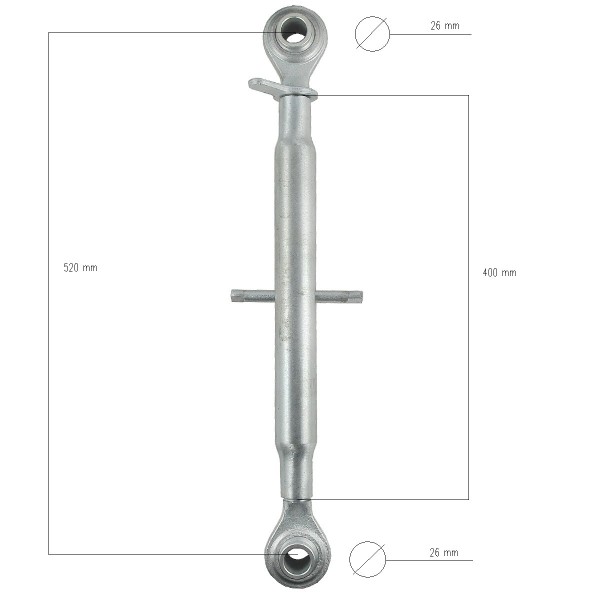

Rozměry :

• délka: 400 mm (tělo),
• celková délka: 580 mm (minimální celková délka měřená s plně zašroubovanými šrouby),
• pracovní délka: minimálně 520 mm, maximálně 760 mm,
• závit: M27 x 3,
• průměr otvoru pro čep: 26 mm (kat. II),
• šířka objímky pro montážní kolíky: 50 mm (kat. II),
• průměr hlavy: 65 mm,
• tvrdost oceli: 52 - 58 HRC,
• odolnost oceli: 490-630 (N/mm²),
• kolíky součástí šroubu (2 ks. 00178),
• čísla dílů: 1020151000.

Modely traktorů :

Ursus :

• Ursus C-360.

Zemědělský napínák je vyroben ze slitiny nerezové oceli, která je odolná vůči vysokým napěťovým silám a je odolná vůči škodlivým povětrnostním vlivům. Protisměrně směřující závity napínáku způsobují, že při otáčení tělesa (středního prvku) se šroub v závislosti na směru otáčení utahuje nebo působí dilatačně.

Sklad:
K13/37

*Fotografie jsou pouze ilustrační a mohou se v detailech lišit od dodaného produktu z důvodu rozdílů ve výrobě v průběhu let.
