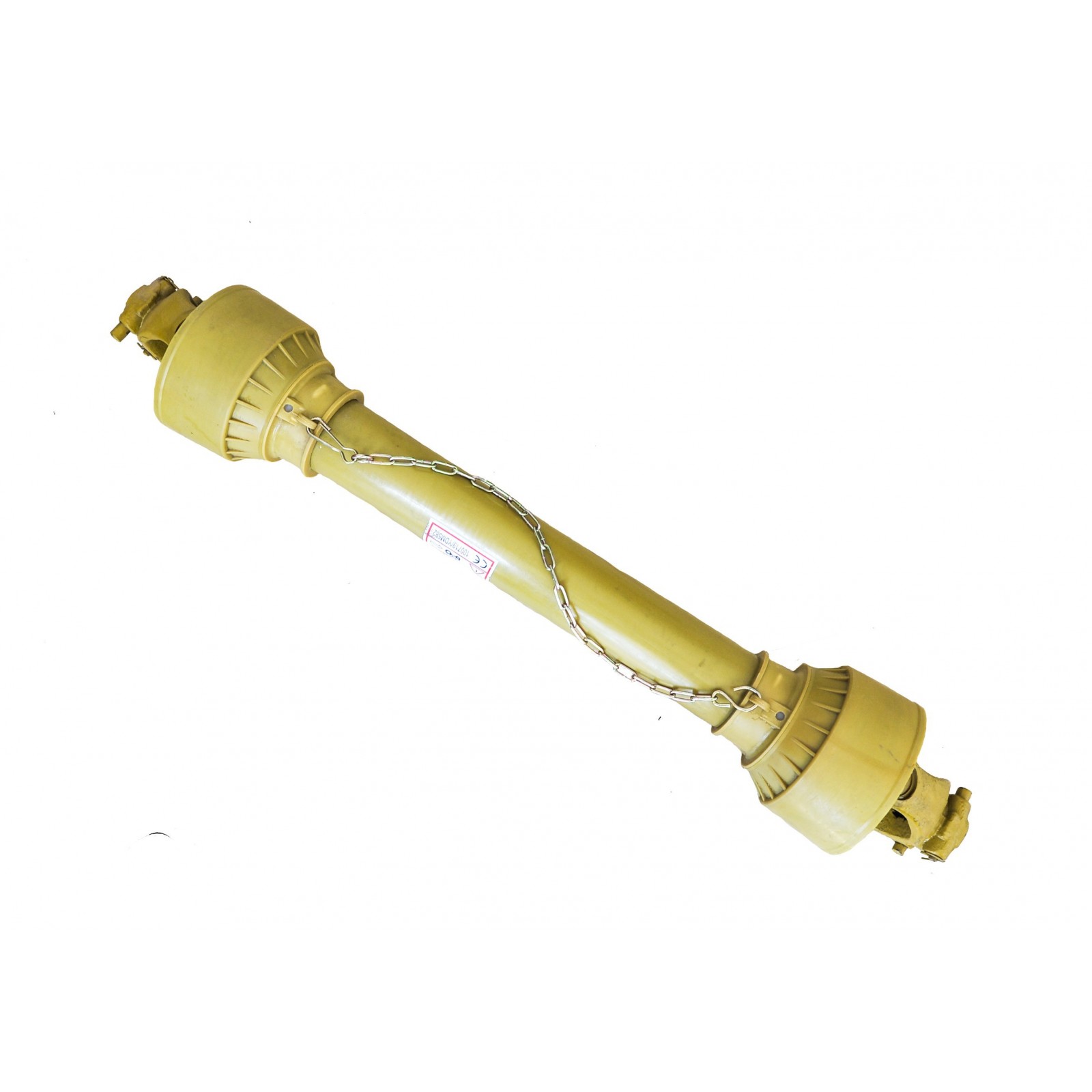

Vývodový hřídel 07B - 100cm

Co to jest WOM i jak działa wałek przekazu mocy?

Wałek przekazu mocy to wał przekazujący napęd. Ruch obrotowy z ciągnika do podłączonej maszyny i przeznaczony jest do pracy pod kątem względem ciągnika. Wałek przekazu mocy składa się z 2 krzyżaków, 2 par widełek oraz teleskopowej trójkątnej rury. Wałek WOM to zwyczajowa nazwa dla trzech typów wałka:

• wał odbioru mocy w ciągniku (WOM),
• wałek przekazu mocy np. rurowy czy teleskopowy,
• wałek przyjęcia mocy w maszynie (WPM).

Jak wybrać odpowiedni wałek WOM?

Krzyżakowy wał przegubowo teleskopowy występuje w kilku rodzajach i dzieli się je ze względu na długość i wartość przenoszonego momentu obrotowego. Minimalna wartość momentu obrotowego to parametr, który jest głównym parametrem, którym musimy się kierować przy wyborze wałka. Nominalna wartość Nm to wartość przenoszenia momentu obrotowego, która zmniejsza się wraz z wysuwaniem wału powyżej wartości określonej przez producenta. Kolejnym krokiem przy zakupie wałka to wybór odpowiedniej długości. Aby dobrać odpowiedni wałek, należy zmierzyć odległość od WOM ciągnika do wałka WPM maszyny i następnie zmierzyć wałek WOM mierząc od środka do środka przegubów.

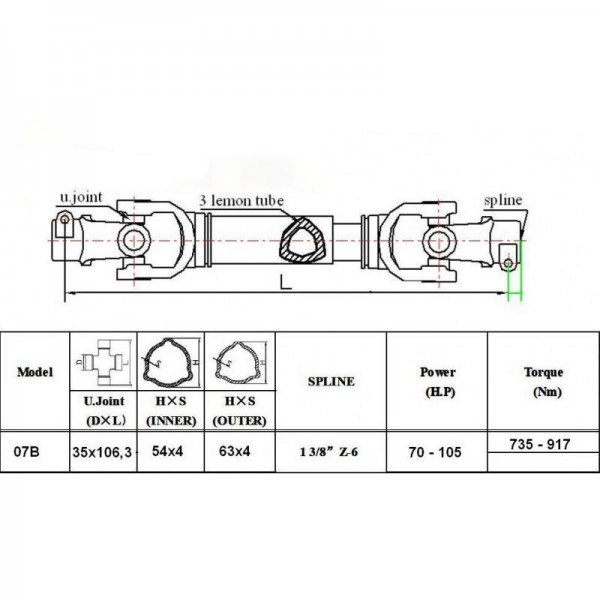

Kloubové hřídele - typ 07B - trubkové, 100 cm dlouhé (měřeno od konce ke konci ve složeném stavu).

TYP 07B - Přenášený výkon až 105 HP, točivý moment až 917 Nm

- standardní drážkování, 6/6 - 1 3/8
- trojúhelníkový trubkový profil (54x4,0; 63x4,0)
- kardanové klouby (35x106,3) s maznicí,
- plastový obal,
