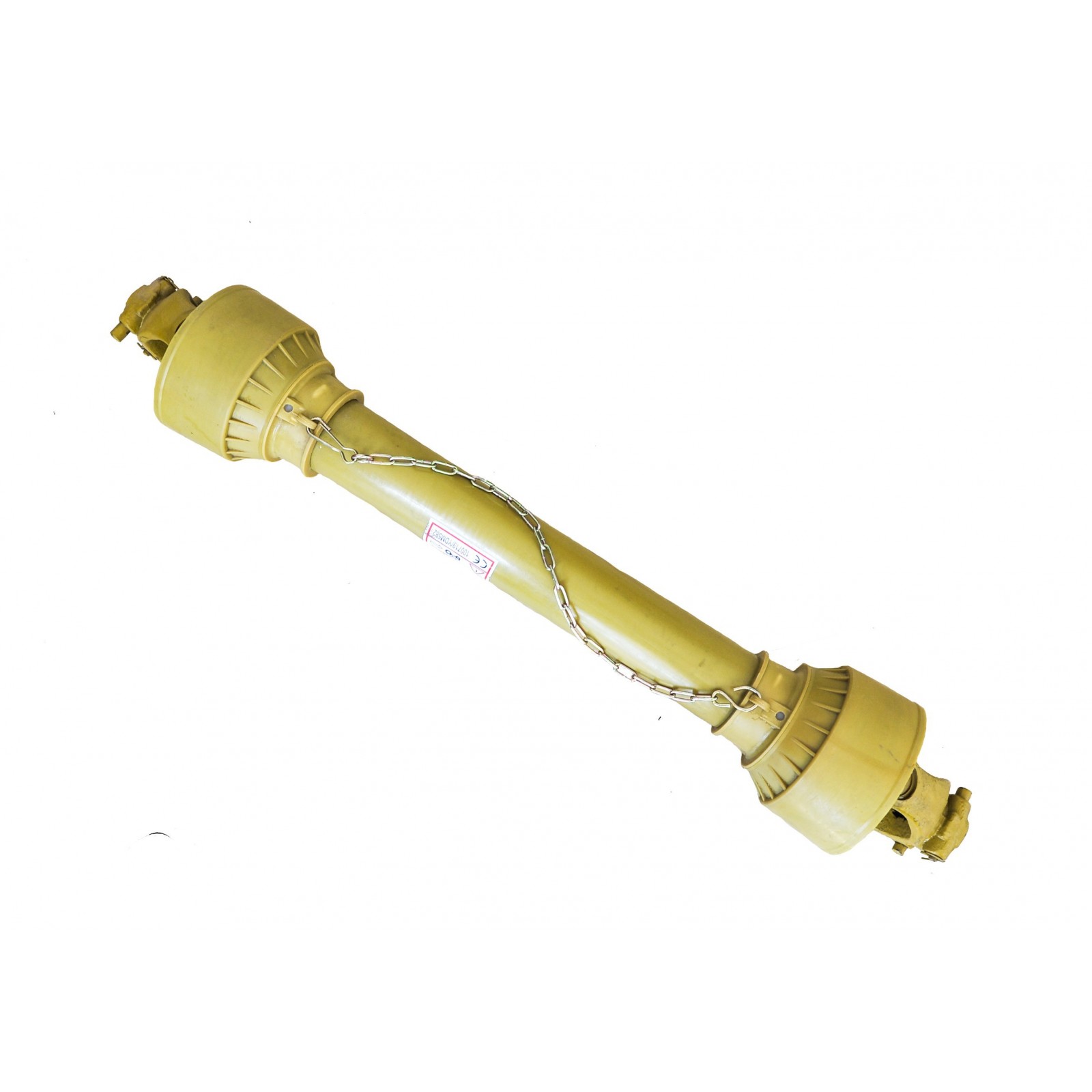

Eje de toma de fuerza 07B - 100cm

¿Qué es la toma de fuerza y cómo funciona el árbol de transmisión?

El árbol de transmisión es un eje que transmite el accionamiento. Transmite el movimiento giratorio del tractor a la máquina acoplada y está diseñado para trabajar en ángulo respecto al tractor. Un árbol de transmisión se compone de 2 crucetas, 2 pares de horquillas y un tubo telescópico triangular. "Eje de toma de fuerza" es la denominación habitual de tres tipos de eje:

• eje de toma de fuerza del tractor,
• árbol de transmisión, p. ej. tubular o telescópico,
• eje de entrada de potencia en la máquina.

¿Cómo elegir el árbol de transmisión adecuado?

El árbol cardánico telescópico con crucetas existe en varios tipos, que se clasifican según su longitud y el par de giro que transmiten. El valor mínimo del par de giro es el parámetro principal que debemos tener en cuenta al elegir el árbol. El valor nominal en Nm es el par transmitido, que disminuye a medida que el árbol se extiende por encima del valor indicado por el fabricante. El siguiente paso en la compra es elegir la longitud adecuada. Para seleccionar el árbol correcto, mida la distancia entre la toma de fuerza del tractor y el eje de entrada de la máquina y, a continuación, mida el árbol de transmisión de centro a centro de las juntas.

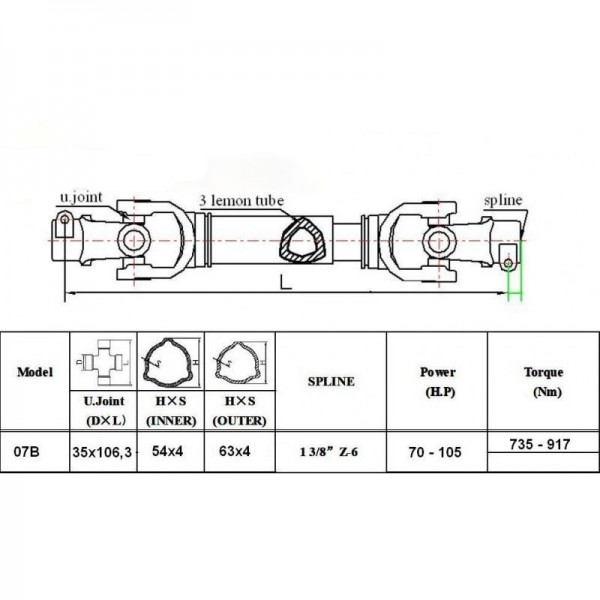

Ejes de toma de fuerza - tipo 07B - tubulares, de 100 cm de largo (medidos de extremo a extremo cuando están plegados).

TIPO 07B - Potencia transmitida hasta 105 CV, par hasta 917 Nm

- estría estándar, 6/6 - 1 3/8
- perfil de tubo triangular (54x4,0; 63x4,0)
- juntas universales (35x106,3) con engrasadores,
- cubierta plástica,
