Corona 46T / Ø 185 mm + piñón 9T / 13T / 28T / 252 mm / Yanmar F235 / F265 / FX24 / 5-19-104-15

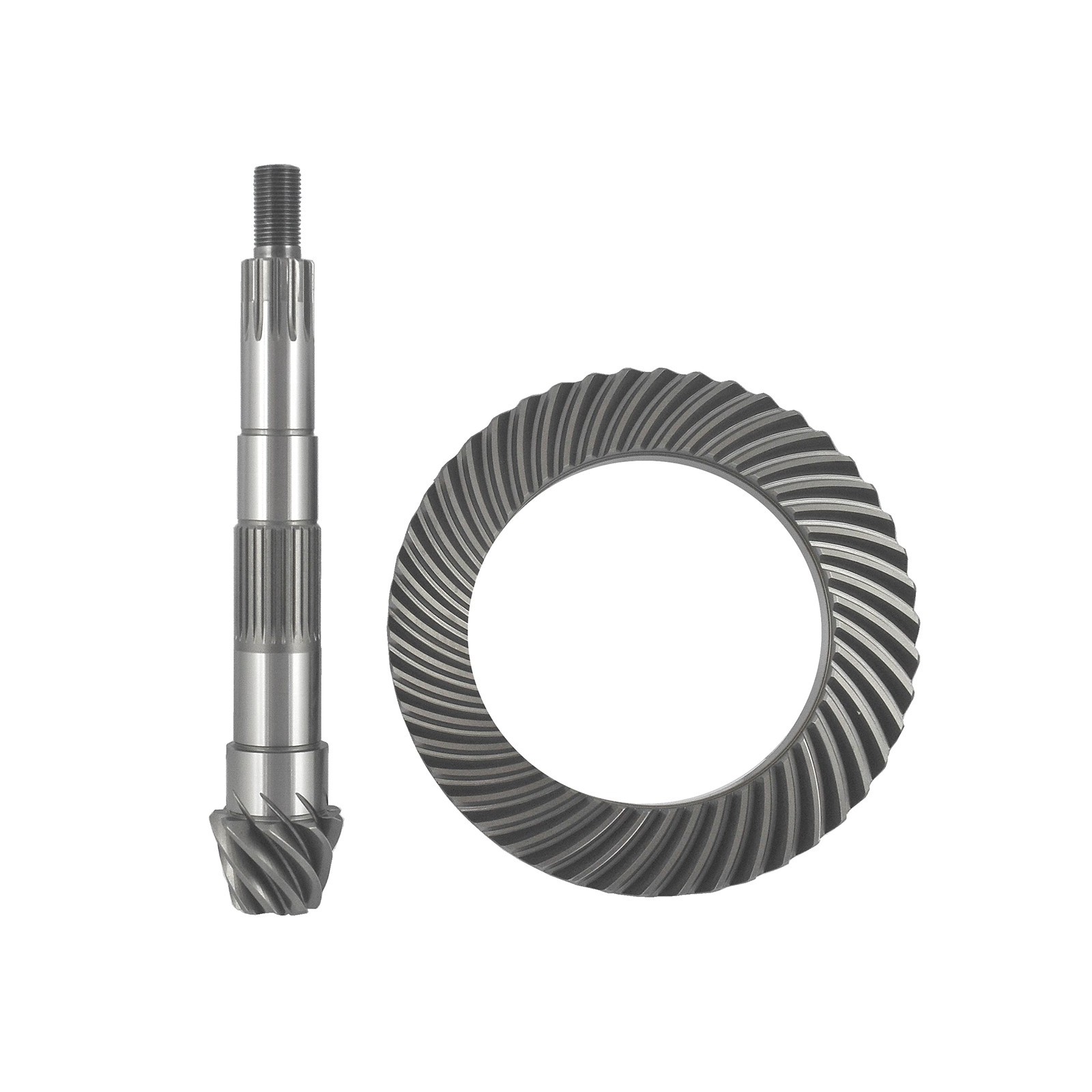

Corona de 46T + eje piñón de 9T/28T del eje de transmisión delantero () para tractores Yanmar de las series Yanmar F235, Yanmar F265, Yanmar FX24 y otros.

La corona con el piñón es un elemento del mecanismo diferencial encargado de transferir la potencia desde los ejes de transmisión del motor a las ruedas de la carretera. Además de transmitir potencia, el conjunto propulsor eje + corona aumenta el par transmitido por el eje longitudinal al eje transversal cambiando simultáneamente el sentido de giro.

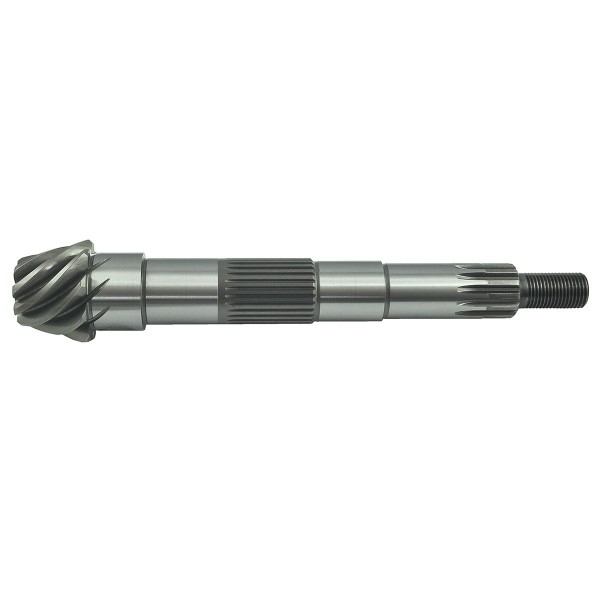

Dimensiones del rodillo :

• longitud total: 252 mm,
• Diámetro del engranaje helicoidal: 31/46 mm,
• Ancho del engranaje helicoidal: 32 mm,
• Diámetro de la fresa (13T): 25 mm (medido junto con los dientes de la fresa), 21 mm (medido entre los dientes de la fresa),
• Diámetro de la fresa (28T): 30 mm (medido junto con los dientes de la fresa), 27 mm (medido entre los dientes de la fresa),
• Longitud de trabajo de las fresas: 14/30 mm,
• rosca: M15 x 1,5 mm,
• longitud de la rosca: 25 mm,
• Número de dientes: 9T / 28T,
• números de pieza originales: 198360-31510,
• números de comparación: -,
• Números de pieza: 5-19-104-15.

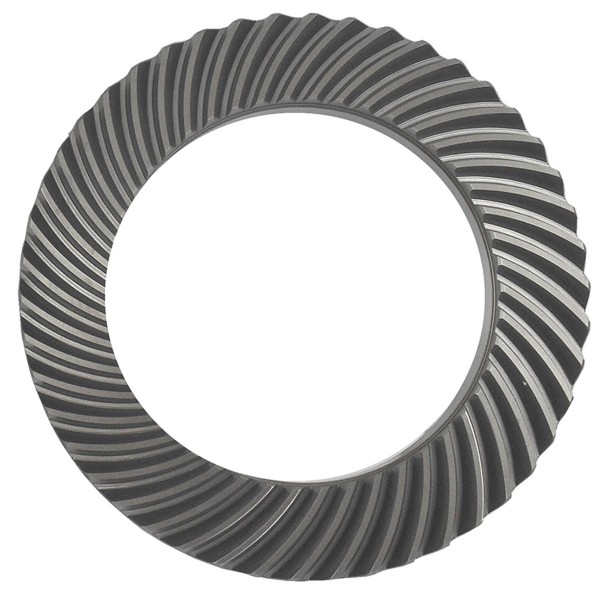

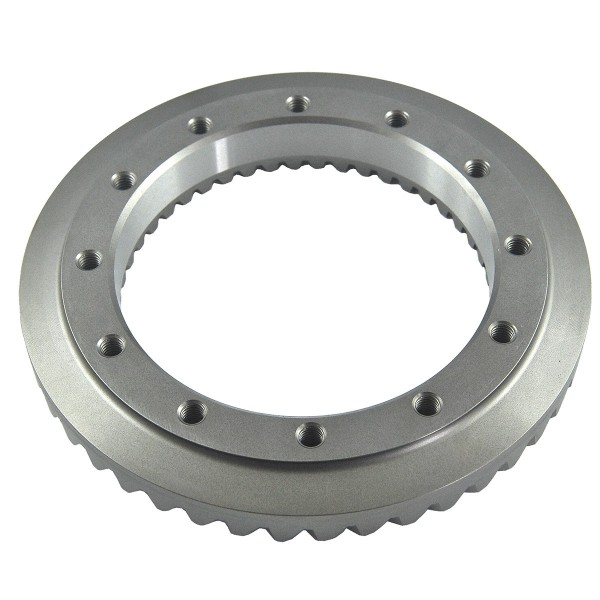

Dimensiones de la corona :

• diámetro exterior: 185 mm,
• diámetro interior: 124 mm,
• altura: 27 mm,
• Número de dientes: 46T,
• Distancia entre los orificios de los tornillos de montaje: 138 mm (medidos en diagonal): 36 mm (medidos entre sí),
• Diámetro de los orificios de los tornillos de montaje: M6,
• números de pieza originales: 198360-31510,
• números de comparación: -,
• Números de pieza: 5-19-104-15.

Modelos de tractores :

Yanmar :

• Yanmar F235,
• Yanmar F265,
• Yanmar FX24.

Los primeros signos de daño en la unidad de transmisión, corona o eje del piñón son la observación de juego en el engranaje principal, o un sonido de golpeteo distintivo al arrancar y un mayor nivel de ruido durante el funcionamiento.

Depósito :
K18:E29

*Las fotografías son sólo para fines ilustrativos y pueden diferir en detalles del producto entregado debido a las diferencias en la producción a lo largo de los años.
