Tříbodový závěs ISEKI / Cat I/Kat I / 12 x 50 x 500 mm / M22 x 230 mm

Sada tříbodového závěsu Cat I je určena pro traktory a doly Iseki a skládá se z :

• spodní paže x 2 (hole),
• horní konektor (napínák),
• závěsy (spojení spodních ramen zvedáku s horními, tzv. zvedací ramena) x 2,
• řetězy táhnoucí spodní ramena x 2,
• montážní držák spodního ramene.

Spodní ramena táhla mají nejčastěji kulové zakončení, ale u moderních systémů výrobci používají univerzálnější hákové konce. Tříbodový tříbodový závěsný systém lze použít jak vzadu, tak v přední části traktoru. Závěsy tříbodového závěsu se liší délkou spodních ramen, průměrem kulových otvorů a délkou závěsů a před nákupem byste si měli pečlivě změřit vzdálenost od upevňovacích čepů spodního ramene k příslušné vzdálenosti za traktorem pneumatika.

Rozměry :

• pracovní délka ramen (lasz) od středu ke středu otvorů pro čepy: 500 mm,
• šířka ramen (las): 50 mm
• tloušťka ramene (lasz): 12 mm,
• průměr otvorů pro kulové konce: 22 mm,
• průměr otvorů pro montáž šroubů upínacích řetězů: 16 mm,
• průměr závěsného čepu: 14 mm,
• průměr otvorů pro závěsný čep: 20,30 mm,
• pracovní délka závěsu s nastavením: minimálně 370 mm s maximálním točeným závitem, 140 mm střední prvek závěsu,
• pracovní délka závěsu bez seřízení 400 mm,
• pracovní délka tažných řetězů: minimálně 260 mm od středu ke středu otvorů s plně dotaženým šroubem, 95 mm ve středním prvku,
• průměr otvoru pro spodní držák tažných řetězů (objímka): 23 mm,
• závit šroubů tažných řetězů: M12 / M16,

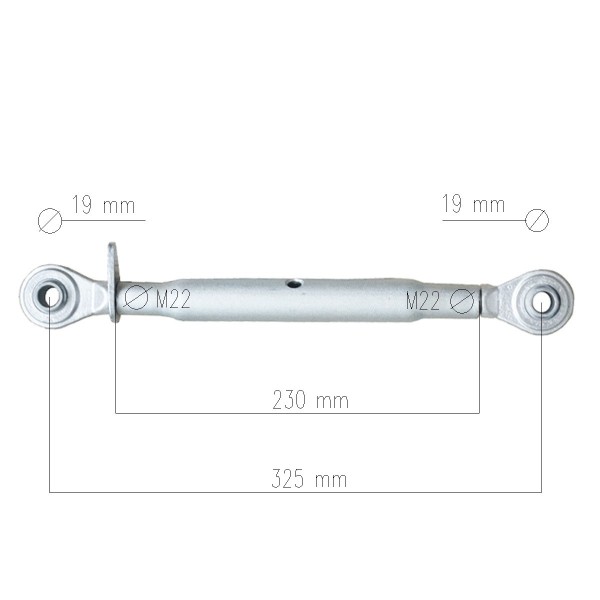

• délka napínáku: 230 mm (střední prvek), minimálně 325 mm od středu ke středu otvorů pro čepy při plně utaženém šroubu,
• průměr kulových otvorů napínáku: 19 mm,
• závit napínáku: M22,
• celková délka spodního držáku: 485 mm,
• pracovní délka spodního držáku: 430 mm,
• průměr středového držáku: 22 mm,
• maximální rozteč ramen (spodní držák): 320 mm,
• hmotnost: 21 kg.

Tříbodový závěs kategorie Cat I znamená, že průměr otvorů pro čepy a čepy je v rozmezí od 19 do 22 mm. Speciální oj pro závěsy je 400 mm oj .
