Co je 3-bodový závěsný systém Cat I?
Tříbodový závěs je kombinací traktoru a zemědělského stroje a jedná se o speciální systém prvků, který umožňuje zvedání, přepravu a nastavení vhodné polohy vůči zemi a traktoru, zemědělským strojům a zařízením. Hydraulicky ovládaný tříbodový závěsný systém (zkráceně 3bodový závěs), jak název napovídá, je spojení zemědělského stroje s traktorem ve třech bodech, tedy na dvou hydraulicky zvednutých nosnících spojených s tzv. radlicemi. kabel (pravá levá strana) a centrálně umístěný konektor, tzv napínák. K čemu slouží tříbodový závěs traktoru ?:
- pro zvedání a přepravu zemědělských strojů a zařízení,
- k určení vhodné pracovní hloubky nebo výšky zemědělského stroje nebo zařízení,
- pro přepravu strojů a zařízení,
- ke stabilizaci strojů a zařízení během přepravy.
Jak funguje tříbodový závěs traktoru?
Hydraulicky ovládaný systém zavěšení zadního závěsu se skládá z pohonu, čerpadla, pojistného ventilu a hydraulického rozvaděče. Činnost systému tříbodového závěsu je přímo řízena tlakovým hydraulickým olejem protékajícím systémem, řízen a ovládán akčním členem a hydraulickým rozvaděčem. Hydraulický válec (jednosměrný nebo dvousměrný) je zodpovědný za zvednutí systému (a spouštění dvousměrného válce), hydraulické čerpadlo je zodpovědné za vytvoření vhodného tlaku v systému, pojistný ventil je pojistka, která snižuje tlak v systému při překročení maximální možné zvedací hmotnosti a hydraulický rozvaděč je zařízení ovládající průtok oleje v systému. Činnost tříbodového závěsu je přímo řízena tlakovým hydraulickým olejem protékajícím systémem, řízen a ovládán akčním členem a hydraulickým rozvaděčem.
Sada tříbodového závěsu Cat I je určena pro traktory a doly Iseki a skládá se z :
- spodní paže x 2 (hole),
- horní konektor (napínák),
- závěsy (spojení spodních ramen zvedáku s horními, tzv. zvedací ramena) x 2,
- řetězy táhnoucí spodní ramena x 2,
- držák spodního ramene.
Spodní ramena táhla mají nejčastěji kulové zakončení, ale u moderních systémů výrobci používají univerzálnější hákové konce. Tříbodový tříbodový závěsný systém lze použít jak vzadu, tak v přední části traktoru. Závěsy tříbodového závěsu se liší délkou spodních ramen, průměrem kulových otvorů a délkou závěsů a před nákupem byste si měli pečlivě změřit vzdálenost od upevňovacích čepů spodního ramene k příslušné vzdálenosti za traktorem pneumatika.
Rozměry :
- pracovní délka ramen (lasz) od středu ke středu otvorů pro čepy: 500 mm,
- šířka ramen (las): 50 mm
- tloušťka ramene (lasz): 12 mm,
- průměr otvorů pro kulové konce: 22 mm,
- průměr otvorů pro montáž šroubů vázacích řetězů: 16 mm
- průměr závěsného čepu: 14 mm,
- průměr otvorů pro závěsný čep: 20,50 mm,

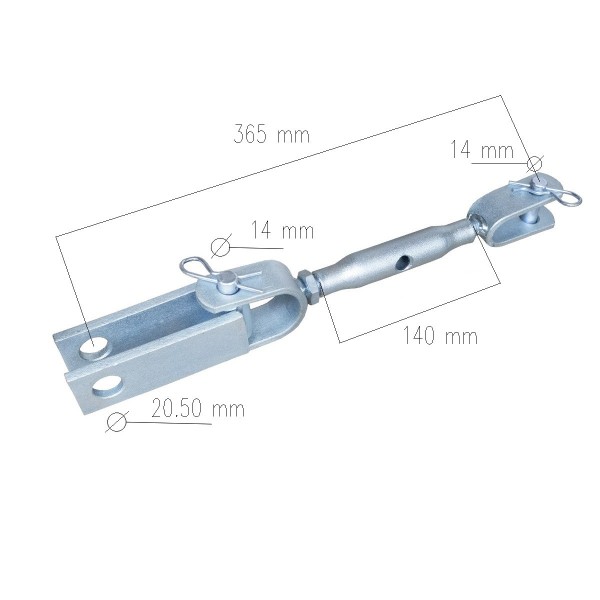

- pracovní délka závěsu s nastavením: minimálně 365 mm s maximálním točeným závitem, 140 mm střední prvek závěsu,

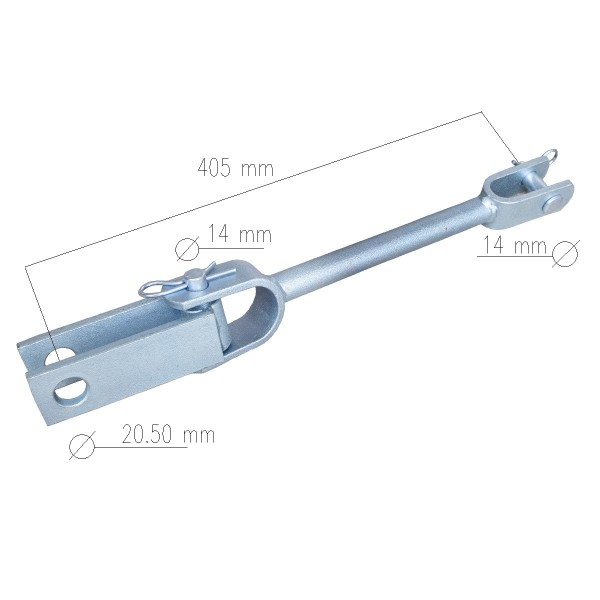

- pracovní délka závěsu bez seřízení 405 mm,
- pracovní délka tažných řetězů: minimálně 260 mm od středu ke středu otvorů s plně dotaženým šroubem, 95 mm ve středním prvku,
- průměr otvoru pro spodní držák tažných řetězů (objímka): 23 mm,
- závit šroubů tažných řetězů: M12 / M16,

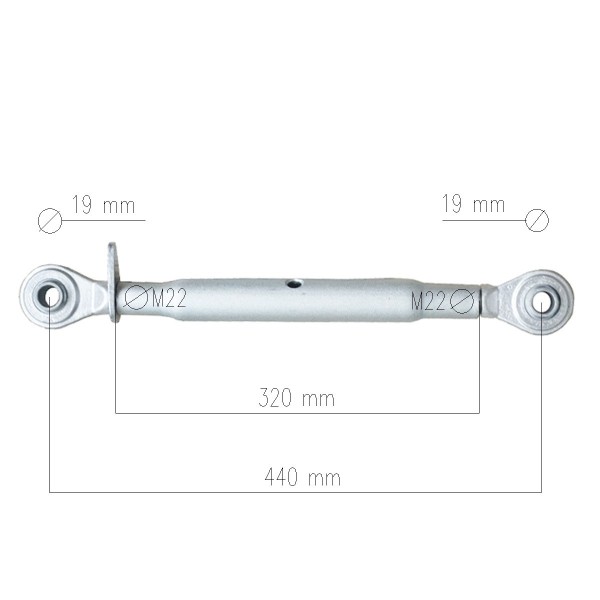

- délka napínáku: 320 mm (střední prvek), minimálně 440 mm od středu ke středu otvorů pro čepy při plně utaženém šroubu,
- průměr kulových otvorů napínáku: 19 mm,
- závit napínáku: M22,
- celková délka spodního držáku: 485 mm,
- pracovní délka spodního držáku: 430 mm,
- průměr středového držáku: 22 mm,
- maximální rozteč ramen (spodní držák): 320 mm,
- hmotnost: 18 kg.
Tříbodový závěs kategorie Cat I znamená, že průměr otvorů pro čepy a čepy je v rozmezí od 19 do 22 mm. Speciální oj pro závěsy je 400 mm oj .
Sklad: K13:45/50/55
