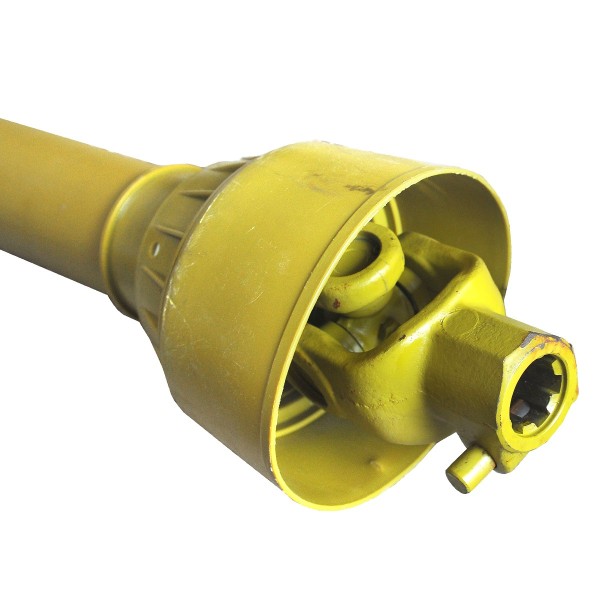

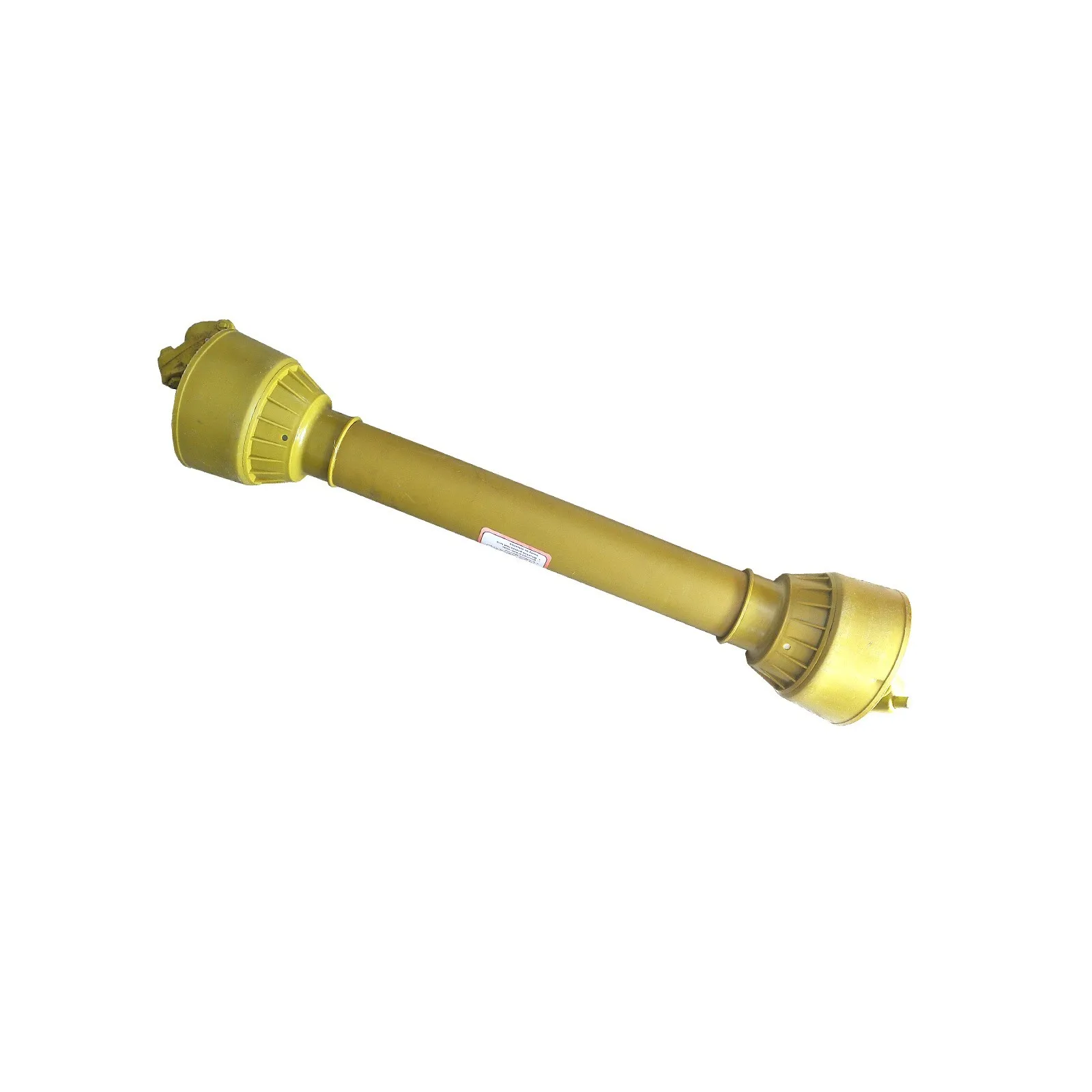

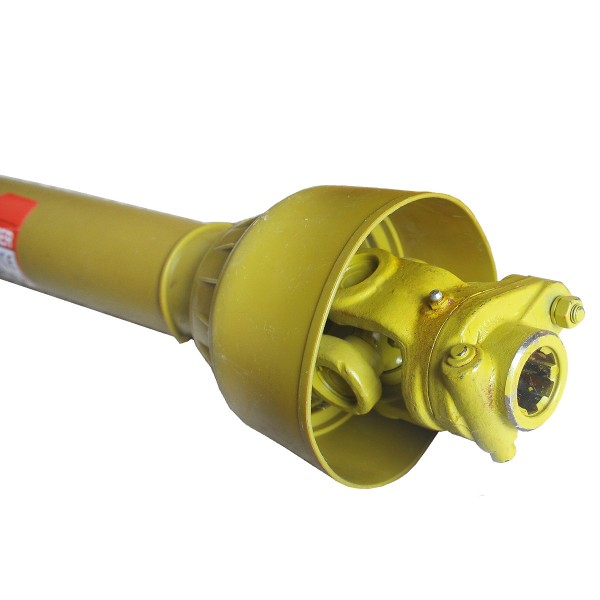

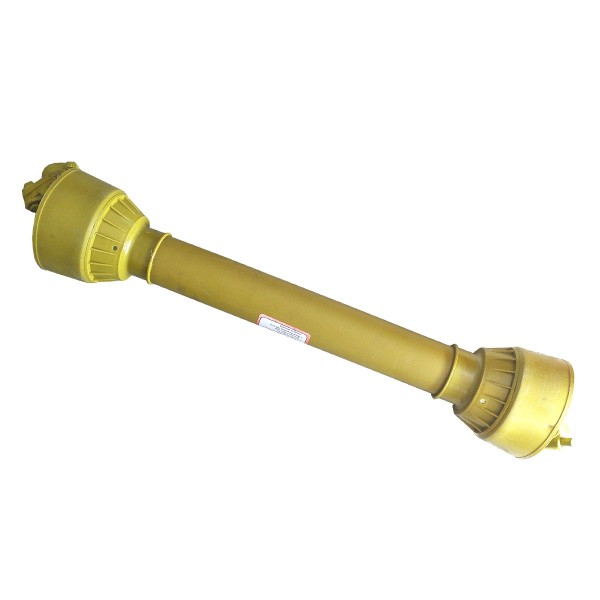

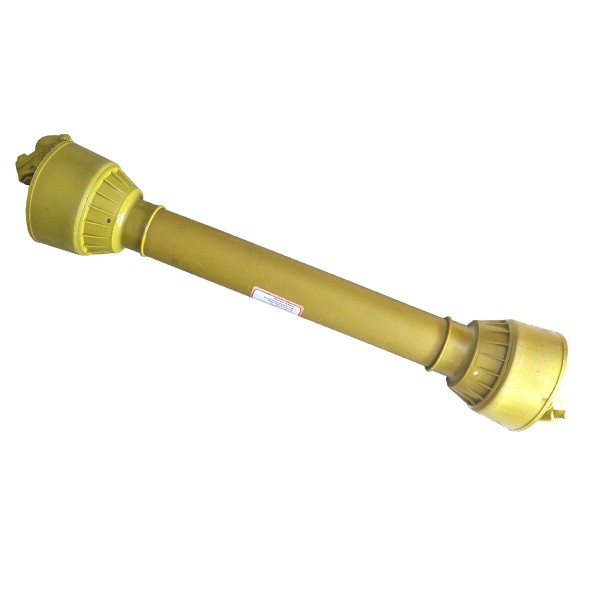

Kloubový hřídel s odlamovacím klínem 05B-LF - 85 cm / do 55 HP

Vývodový hřídel pro přenos výkonu o celkové délce 850 mm (minimálně) pro rotavátory 4FARMER řady SB 4FARMER , MZ 4FARMER a další.

Hřídel přenosu výkonu je hřídel, která přenáší pohon. Rotační pohyb z traktoru na připojený stroj a je navržen pro práci pod úhlem k traktoru. Hřídel pro přenos síly se skládá ze 2 křížů, 2 párů vidlic a teleskopické trojúhelníkové trubky. Vývodový hřídel je obecný název pro tři typy hřídelí:

• vývodový hřídel traktoru (PTO),
• hřídel pro přenos síly, např. trubkový nebo teleskopický,
• vstupní hřídel ve stroji (WPM).

Křížová kloubová a teleskopická hřídel se vyrábí v několika typech a je rozdělena podle délky a hodnoty přenášeného momentu. Minimální hodnota točivého momentu je parametr, který je hlavním parametrem, kterým se musíme řídit při výběru hřídele. Jmenovitá hodnota Nm je hodnota přenosu točivého momentu, která se snižuje, když hřídel přesahuje hodnotu specifikovanou výrobcem. Dalším krokem při nákupu válečku je výběr vhodné délky. Pro výběr vhodného hřídele změřte vzdálenost od vývodového hřídele traktoru k vývodovému hřídeli stroje a poté změřte vývodový hřídel od středu ke středu kloubů.

Technické údaje :

• celková délka: 850 mm (měřeno od konce ke konci ve složeném stavu),
• délka od kříže ke kříži: 630 mm,

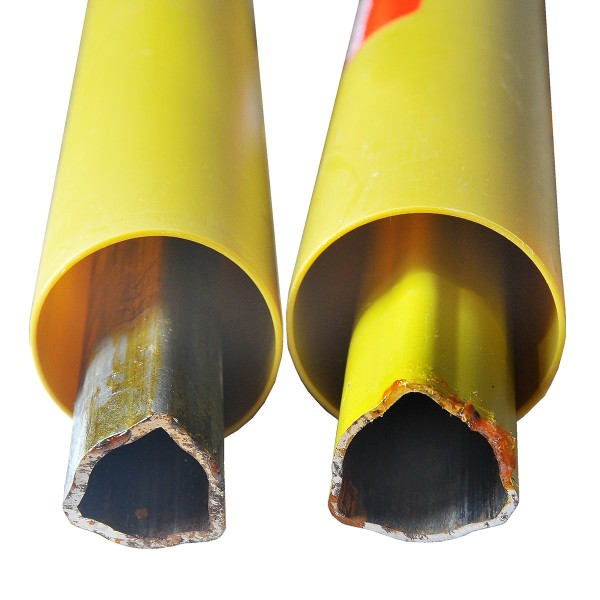

• průměr trubky: 44,70 x 4 / 51,60 x 2,90 (trojúhelníkový průřez),
• rozměry křížů: Ø 30,20 / 80 x 80 mm (šířka),
• drážka: 35 mm (měřeno mezi zuby frézy), 30 mm (měřeno společně se zuby frézy), 1-1/8 palce,
• počet zubů: 6T / 6T,
• točivý moment: 500-620 Nm,
• doporučený výkon traktoru: od 35 do 55 HP,
• včetně plastového krytu.

Kloubový hřídel 05B-LF 85 cm s vylamovacím klínem/ochranou pro kultivátory 4FARMER řady SB 4FARMER , MZ 4FARMER a další.
