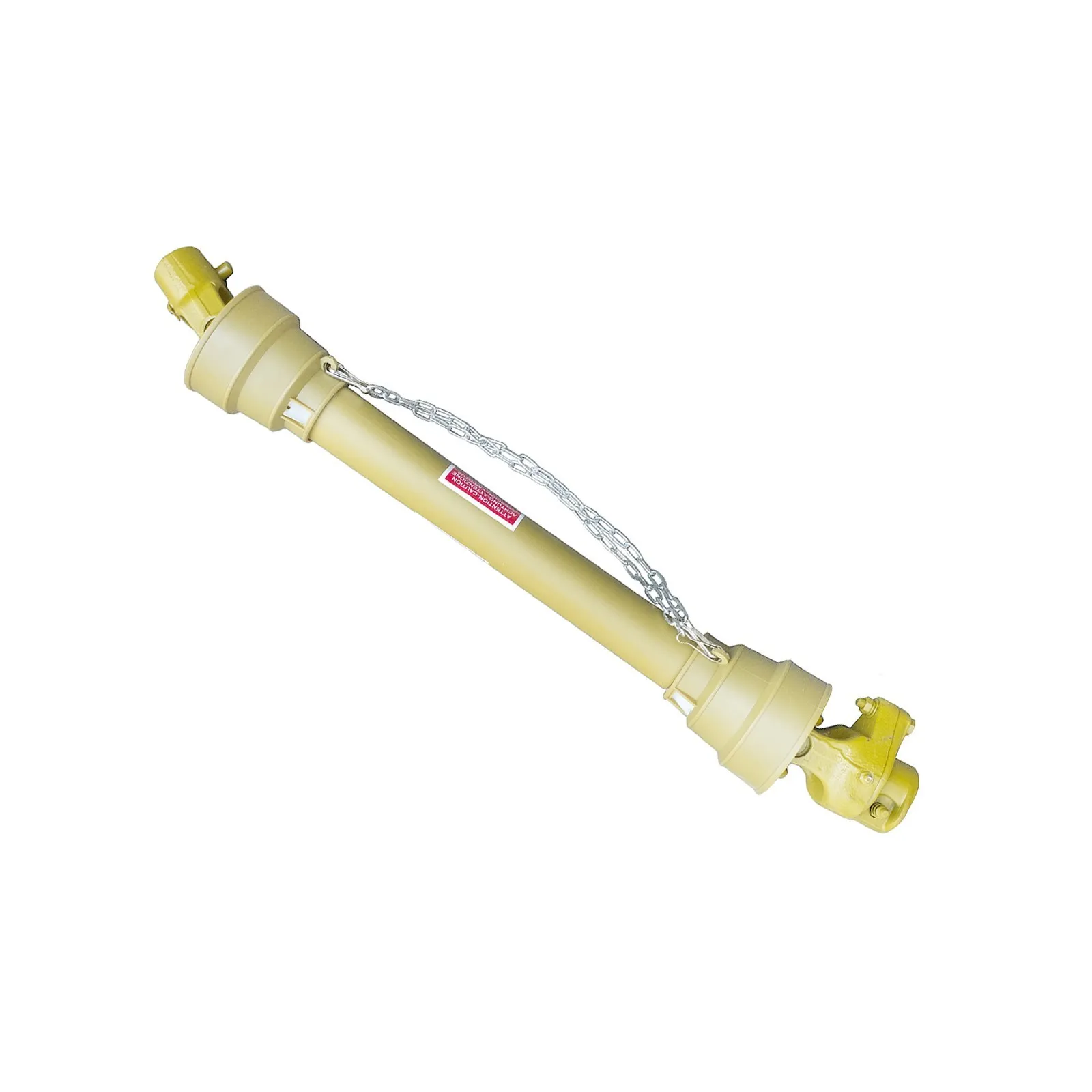

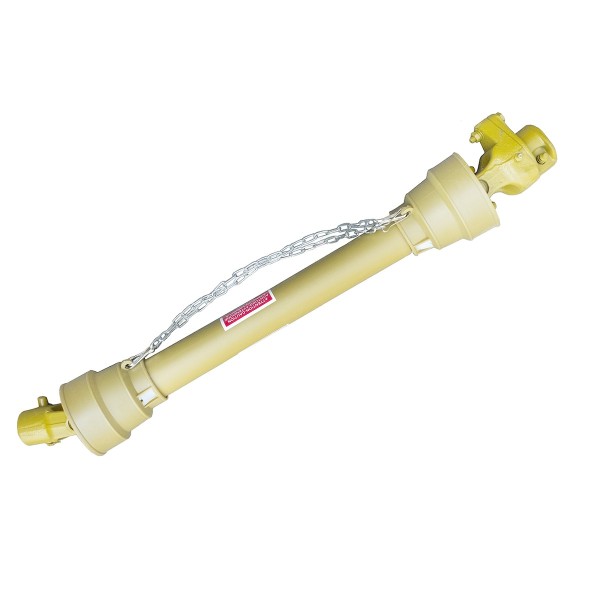

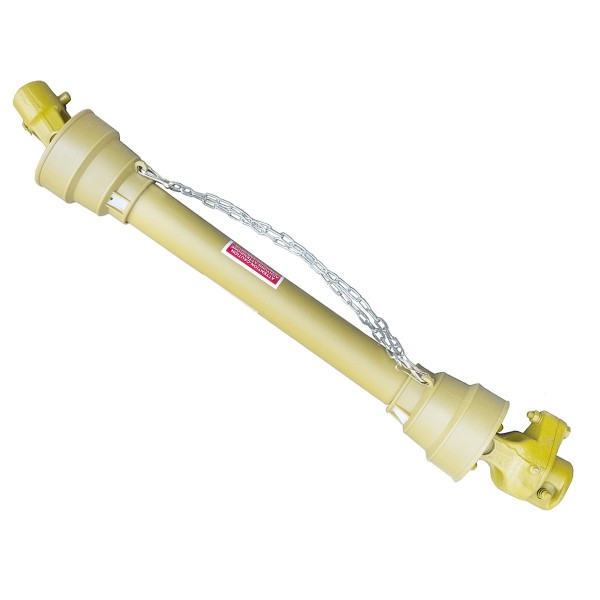

Vývodový hřídel (převodovka) vývodového hřídele / 700 mm / 105 - 130 Nm 1-3 / 8 / 025B / LF-70

Co je PTO a jak PTO funguje?

Hřídel přenosu výkonu je hřídel přenosu hnací síly. Rotační pohyb z traktoru na připojený stroj je navržen tak, aby pracoval pod úhlem k traktoru. Hřídel pro přenos síly se skládá ze 2 křížů, 2 párů vidlic a teleskopické trojúhelníkové trubky. Kloubový hřídel je obecný název pro tři typy hřídelí:

• vývodový hřídel traktoru (PTO)
• hřídel pro přenos síly, např. trubkový nebo teleskopický,
• vývodový hřídel ve stroji (WPM).

Jak vybrat správný vývodový hřídel?

Univerzální kloubová teleskopická násada se vyrábí v několika typech a dělí se podle délky a hodnoty přenášeného momentu. Minimální hodnota točivého momentu je parametr, který je hlavním parametrem, kterým se musíme řídit při výběru hřídele. Nominální Nm je hodnota přenosu točivého momentu, která klesá, když hřídel přesahuje hodnotu specifikovanou výrobcem. Dalším krokem při nákupu válečku je výběr správné délky. Chcete-li vybrat správný hřídel, změřte vzdálenost od vývodového hřídele traktoru k vývodovému hřídeli stroje a poté změřte vývodový hřídel od středu ke středu kloubů.

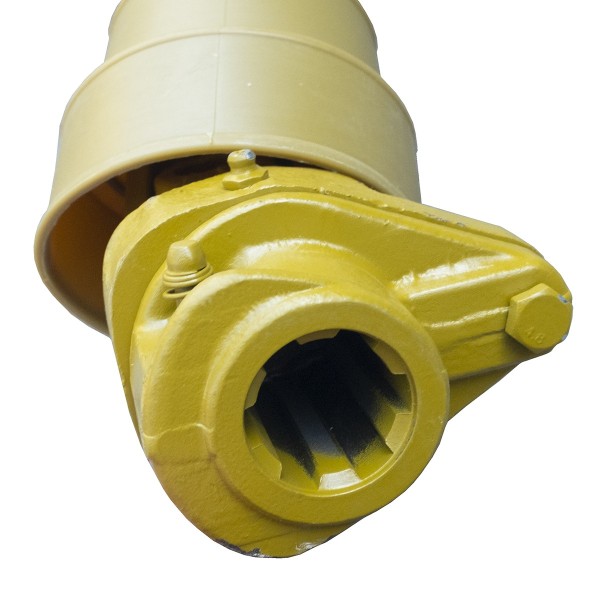

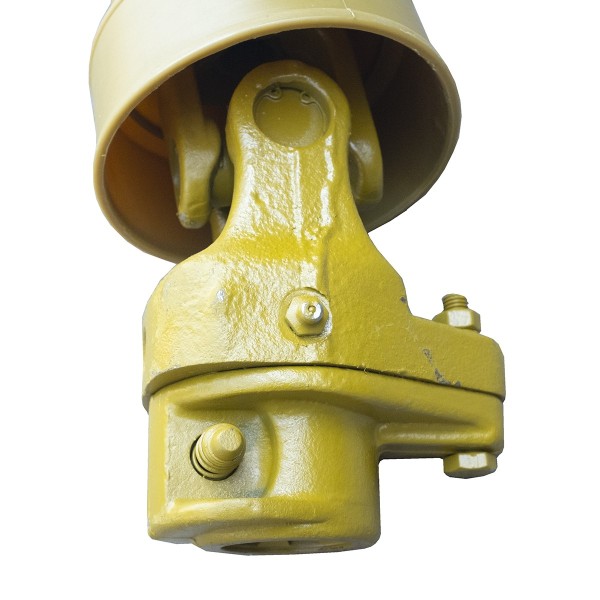

Ochrana hřídele WOM 025B / LF-70 - odlamovací klín.

Trhací klín kloubového hřídele je prvek, který chrání stroj i samotný hřídel před poškozením při práci traktoru se strojem. Trhací klín je přídavný prvek, prodloužení multiklínu, který se připevňuje šroubem. Když se stroj zablokuje, velká rotační síla zlomí upevňovací šroub. Hřídel se dále otáčí, ale již nepřenáší točivý moment na stroj. Zlomový klín je opraven instalací nového šroubu.

Rozměry :

• celková délka: 700 mm,
• délka od kříže ke kříži: 500 mm,

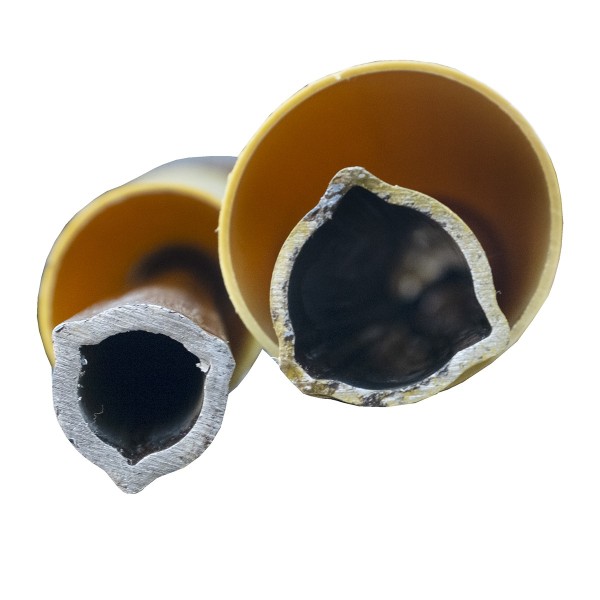

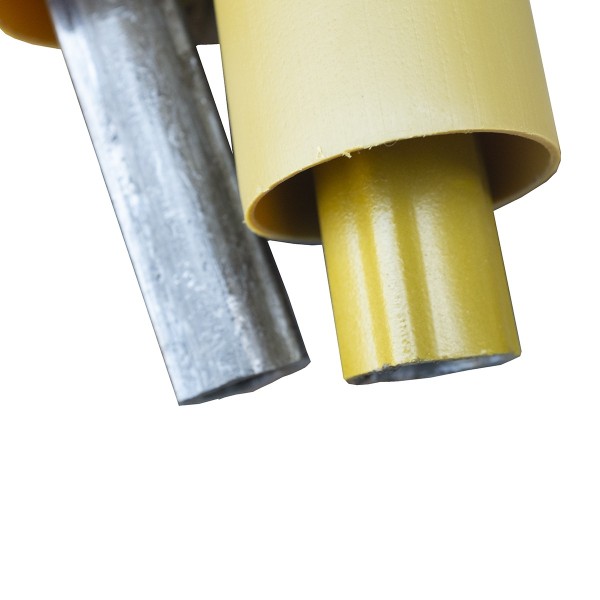

• průměr trubky: 26,5 x 3,5; 32,5 x 2,6 (trojúhelníkový průřez),

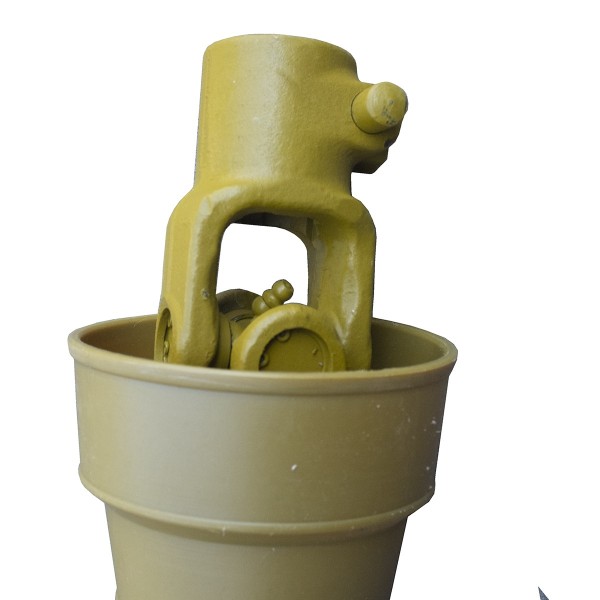

• rozměry křížů: 54 x 55 mm,

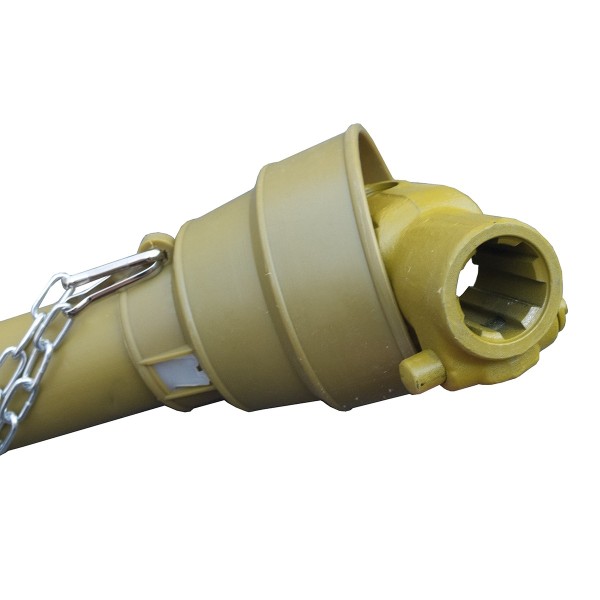

• tříska. 1-1 / 8 palce, 35 mm (měřeno mezi zuby frézy), 30 mm (měřeno se zuby frézy dohromady),
• počet zubů: 6T / 6T,
• točivý moment: 105 - 130 Nm ,
• hmotnost: 8 kg.

Hřídel pro přenos síly se střižným klínem 025B lze zkrátit zkrácením obou částí trubky o stejnou délku.

Hřídel pro přenos síly se střižným klínem typ 025B-LF prodáváme v 5 velikostech

• Kloubový hřídel 025B-LF50 - 500 mm,
• Kloubový hřídel 025B-LF60 - 600 mm,
• Kloubový hřídel 025B-LF70 - 700 mm,
• Kloubový hřídel 025B-LF80 - 800 mm,
• Kloubový hřídel 025B-LF130 - 1300 mm.
