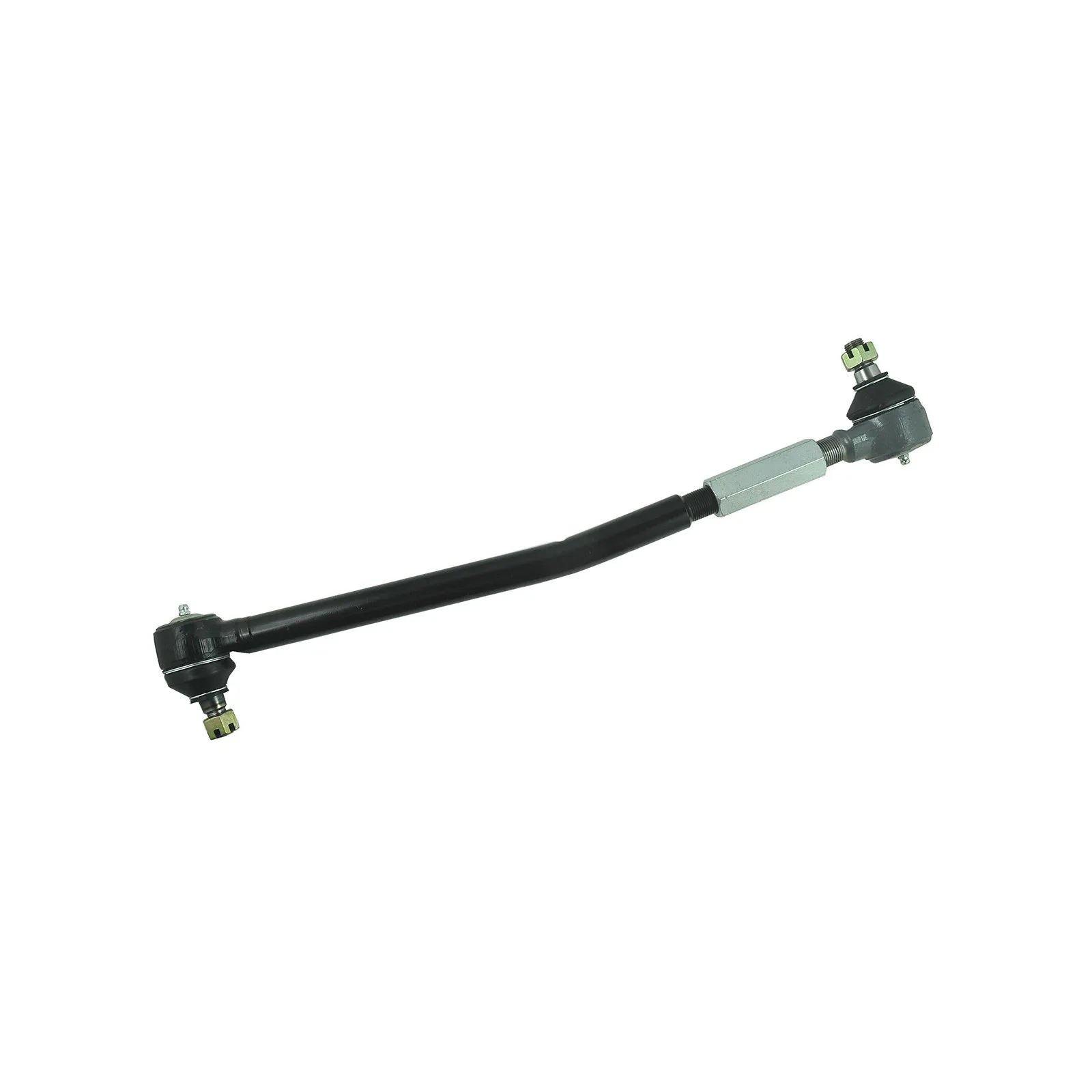

Drążek kierowniczy / 520 mm / RH / Kubota L2501/ L2800/ L3200/ L3301/ L3400/ L3408/ L3700/ L3800/ L3901 / TC220-13740

Drążek kierowniczy RH (drążek LH 5-23-100-04) o długości całkowitej 445 mm i wysokości 82 mm do ciągników marki Kubota serii Kubota L2501, Kubota L2800, Kubota L3200, Kubota L3301, Kubota L3400, Kubota L3408, Kubota L3700, Kubota L3800, Kubota L3901 i innych

Końcówka drążka, drążek kierowniczy z końcówkami to element układu kierowniczego łączący koła z przekładnią kierowniczą. Prawidłowe zamontowanie tego elementu bezpośrednio wpływa na kąt jezdny kół i co z tym się wiąże na właściwości jezdne samego pojazdu. Najczęstszym widocznym sygnałem i koniecznością wymiany drążka kierowniczego są luzy w układzie kierowniczym lub widoczne nienaturalne ścieranie się opon. Pamiętajmy, że dobra kondycja końcówek drążka kierowniczego wpływa na bezpieczeństwo jazdy i przedłuża trwałość opon.

(łącznik wałków 5-15-249-06, 32570-44720, końcówka 1 z 2 - 5-23-100-07, końcówka 2 z 2 - 5-23-101-14, 32580-44770, cały zestaw na prawą stronę 5-23-100-04)

Wymiary (zestaw):

• długość: 470 mm (mierzone bez główek końcówek drążków przy maksymalnie skręconych śrubach),
• długość całkowita: 570 mm (mierzone z główkami drążków przy maksymalnie skręconych śrubach),
• długość robocza: 520 mm (mierzone od środka do środka stożków przy maksymalnie skręconych śrubach)
• numery porównawcze: ,
• numery części: TC220-13740.

Wymiary końcówki (5-23-100-07):

• długość całkowita: 430 mm,
• średnica główki: 50 mm,
• długość gwintów: 20 / 52 mm,
• wysokość główki (patrz rysunek): 89 mm,
• wysokość stożka: 30 / 50 mm,
• średnica stożka (patrz rysunek): 17 / 18 mm,
• gwint: M13 x 1.5 / M20 x 1.50,
• numery części oryginalnej: ,
• numery porównawcze: ,
• numery części: 5-23-100-07.

Wymiary końcówki (5-23-101-14, 6-23-133-03, 32580-44770):

• długość całkowita: 107 mm,
• średnica główki: 45 mm,
• długość gwintów: 21 / 50 mm,
• wysokość główki (patrz rysunek): 77 mm,
• wysokość stożka: 45 / 24 mm,
• średnica stożka (patrz rysunek): 18 / 16 mm,
• gwint: M13 x 1.50 / M20 x 1.50,
• numery części oryginalnej: 32580-44770,
• numery porównawcze: ,
• numery części: 5-23-101-14.

Wymiary łącznika (5-15-249-06):

• długość: 80 mm.
• wysokość nakrętki: 12 mm,
• gwint: M19 x 1.50,
• rozmiar klucza: 27.
• numery części oryginalnej: 32570-44720,
• numery porównawcze: 5-15-249-06.

Modele ciągników:

Kubota:

• Kubota L2501,
• Kubota L2800,
• Kubota L3200,
• Kubota L3301,
• Kubota L3400,
• Kubota L3408,
• Kubota L3700,
• Kubota L3800,
• Kubota L3901.

Pierwsze oznaki zużycia się drążka kierowniczego to luzy na kierownicy, wibracje kierownicy, opóźniana reakcja kół skrętnych na nieznaczne ruchy kierownicą. Za zużycie końcówek drążka lub ich uszkodzenie wpływają często inne wadliwie działające podzespoły, lub niewłaściwa jazda i obsługa ciągnika.
