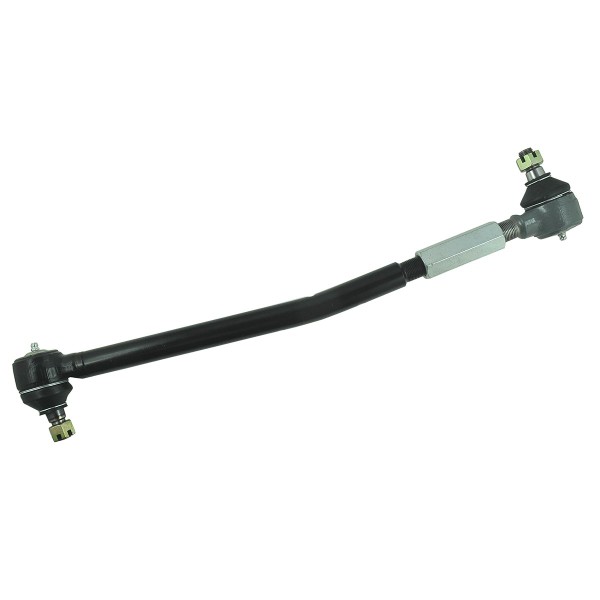

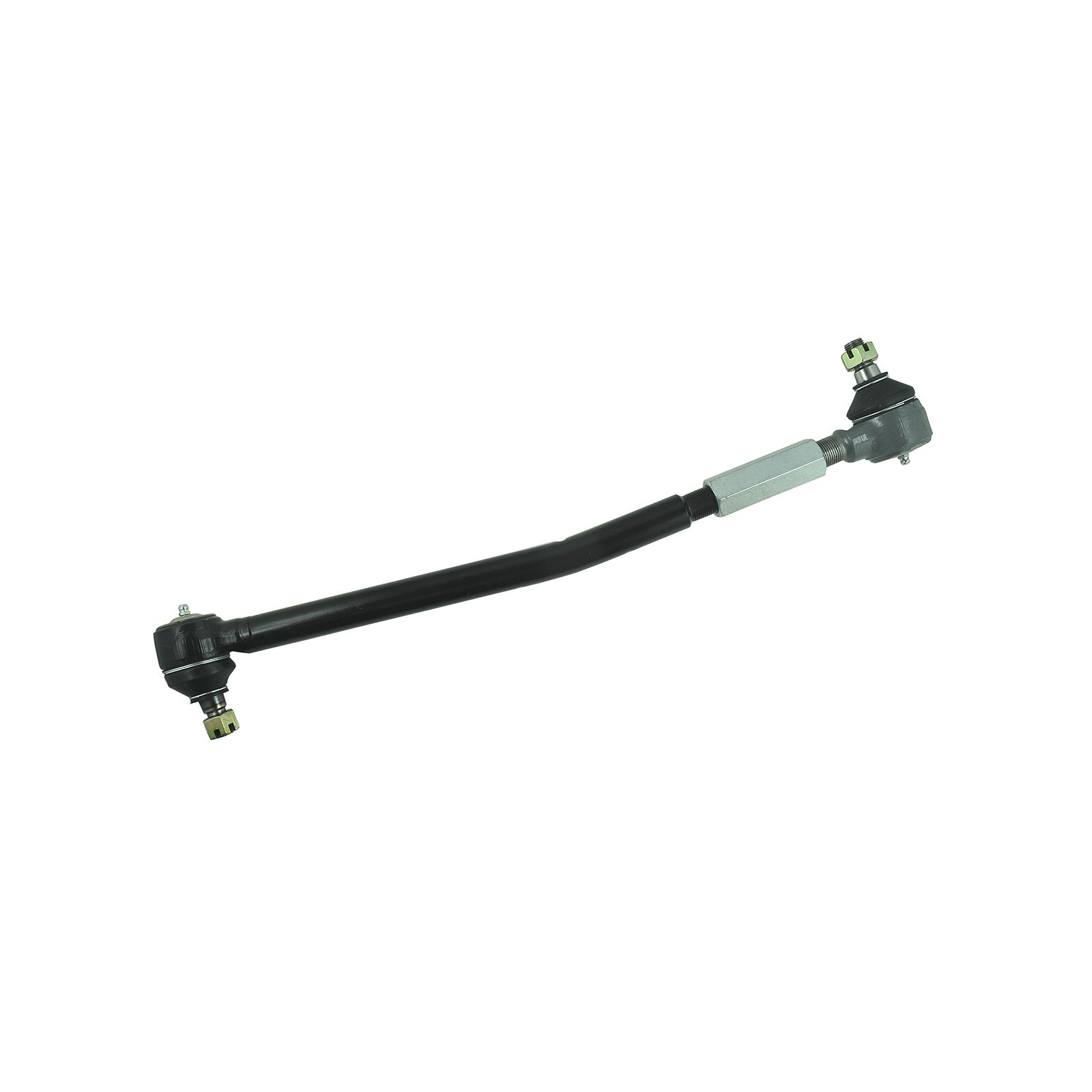

Lenkstange / 45 x 520 mm / rechts / Kubota L2501 / L2800 / L3200 / L3301 / L3400 / L3408 / L3700 / L3800 / L3901

RH Lenkstange (LH Stange 5-23-100-04) mit einer Gesamtlänge von 445 mm und einer Höhe von 82 mm für Traktoren Kubota -Markenserie Kubota L2501, Kubota L2800, Kubota L3200, Kubota L3301, Kubota L3400, Kubota L3408, Kubota L3700, Kubota L3800, Kubota L3901 und andere

Der Spurstangenkopf, also die Spurstange mit ihren Enden, ist ein Lenkungsbauteil, das die Räder mit dem Lenkgetriebe verbindet. Der korrekte Einbau dieses Bauteils beeinflusst direkt den Lenkeinschlag und somit das Fahrverhalten des Fahrzeugs. Die häufigsten sichtbaren Anzeichen für einen notwendigen Spurstangenwechsel sind Spiel in der Lenkung oder sichtbarer, ungleichmäßiger Reifenverschleiß. Denken Sie daran: Gut erhaltene Spurstangenköpfe verbessern die Fahrsicherheit und verlängern die Lebensdauer der Reifen.

(Wellenverbinder 5-15-249-06, 32570-44720, Ende 1 von 2 - 5-23-100-07, Ende 2 von 2 - 5-23-101-14, 32580-44770, kompletter Satz für die rechte Seite 5-23-100-04)

Abmessungen (festgelegt):

• Länge: 470 mm (gemessen ohne Stangenkopfköpfe bei maximal angezogenen Schrauben),
• Gesamtlänge: 570 mm (gemessen bei maximal angezogenen Stangenköpfen und Schrauben),
• Arbeitslänge: 520 mm (gemessen von Mitte zu Mitte der Kegel bei maximal angezogenen Schrauben),
• Teilenummern: TC220-13740.

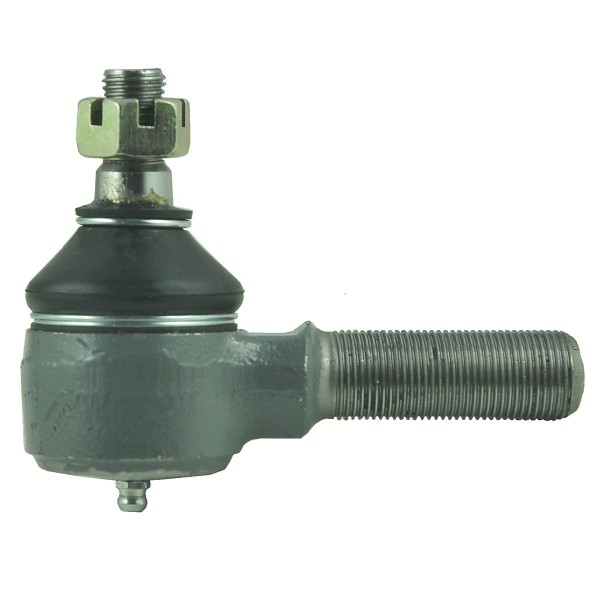

Spitzenabmessungen (5-23-100-07):

• Gesamtlänge: 430 mm,
• Kopfdurchmesser: 50 mm,
• Gewindelänge: 20 / 52 mm,

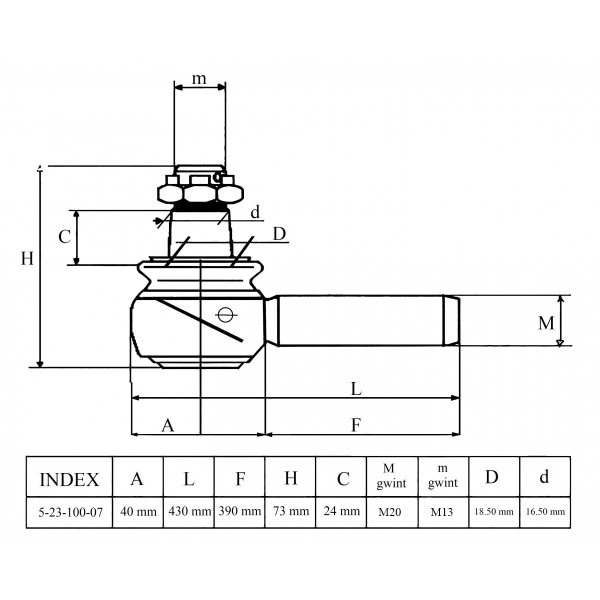

• Kopfhöhe (siehe Zeichnung): 89 mm,
• Kegelhöhe: 30 / 50 mm,
• Kegeldurchmesser (siehe Zeichnung): 17 / 18 mm,
• Gewinde: M13 x 1,5 / M20 x 1,50,
• Teilenummern: 5-23-100-07.

Spitzenabmessungen (5-23-101-14, 6-23-133-03, 32580-44770):

• Gesamtlänge: 107 mm,
• Kopfdurchmesser: 45 mm,
• Gewindelänge: 21 / 50 mm,
• Kopfhöhe (siehe Zeichnung): 77 mm,
• Kegelhöhe: 45 / 24 mm,
• Kegeldurchmesser (siehe Zeichnung): 18 / 16 mm,
• Gewinde: M13 x 1,50 / M20 x 1,50,
• Originalteilenummern: 32580-44770,
• Teilenummern: 5-23-101-14.

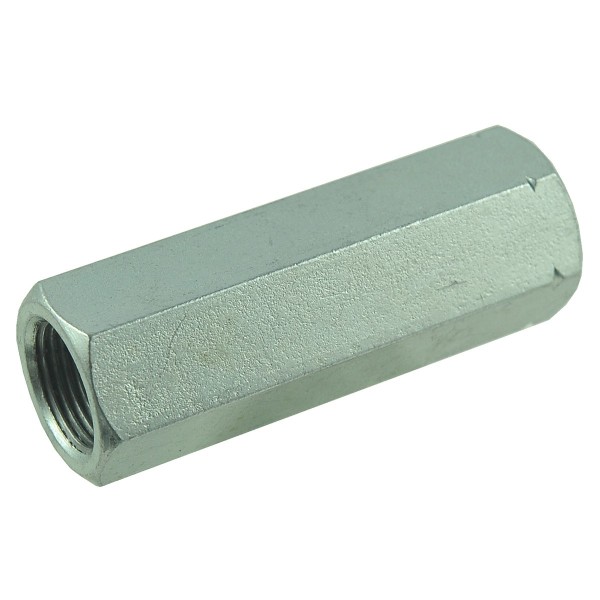

Steckerabmessungen (5-15-249-06):

• Länge: 80 mm.
• Mutterhöhe: 12 mm,
• Gewinde: M19 x 1,50,
• Tastengröße: 27.
• Originalteilenummern: 32570-44720,
• Vergleichszahlen: 5-15-249-06.

Traktormodelle :

• Kubota L2501,
• Kubota L2800,
• Kubota L3200,
• Kubota L3301,
• Kubota L3400,
• Kubota L3408,
• Kubota L3700,
• Kubota L3800,
• Kubota L3901.

Erste Anzeichen für Verschleiß der Lenkung sind Spiel im Lenkrad, Lenkradvibrationen und eine verzögerte Reaktion auf leichte Lenkradbewegungen. Verschleiß oder Beschädigung der Spurstangenköpfe wird häufig durch andere defekte Bauteile oder unsachgemäße Fahrweise und Bedienung des Traktors verursacht.

Magazin : K18:T13

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
