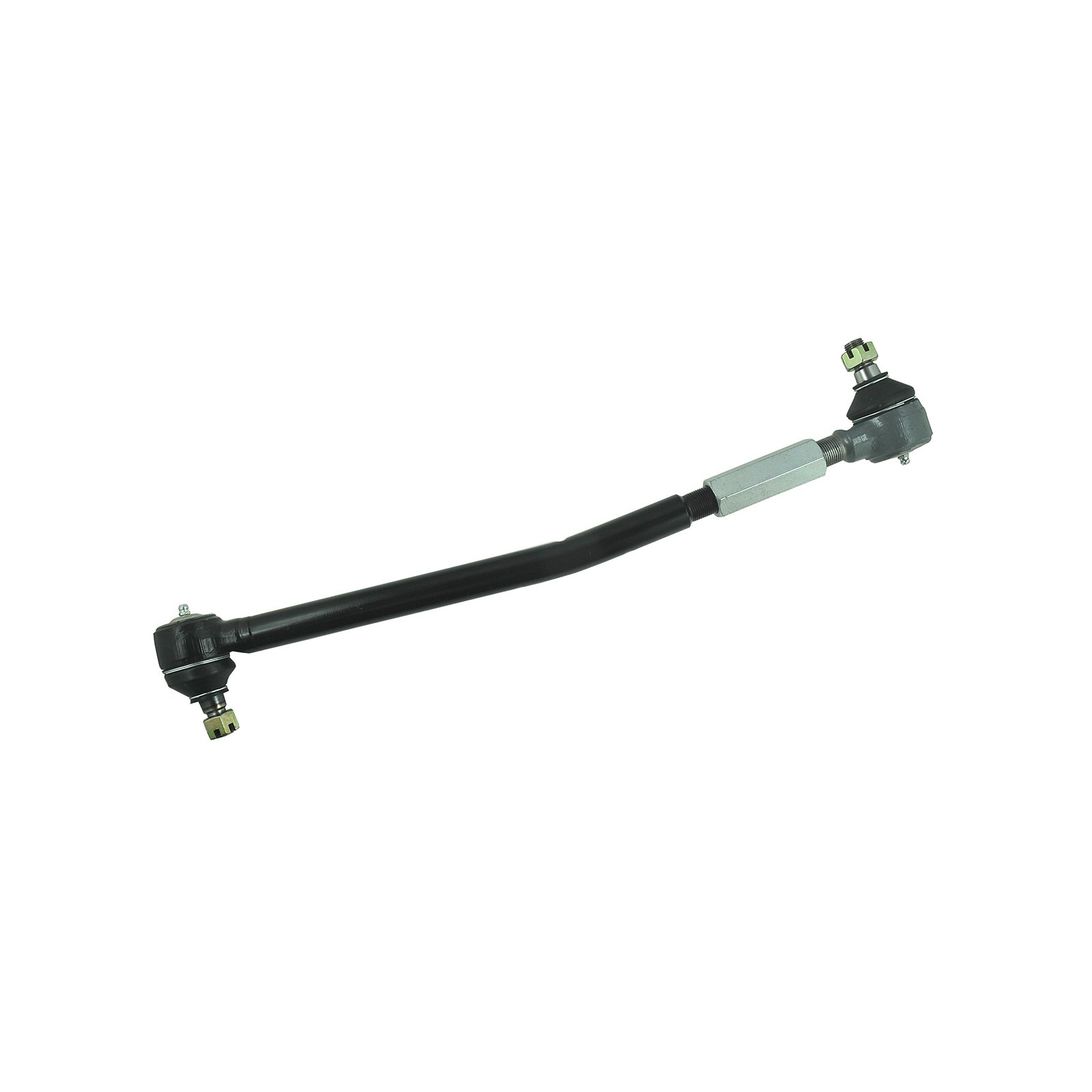

Barre de direction / 45 x 520 mm / droite / Kubota L2501 / L2800 / L3200 / L3301 / L3400 / L3408 / L3700 / L3800 / L3901

Biellette de direction droite (biellette gauche 5-23-100-04) d'une longueur totale de 445 mm et d'une hauteur de 82 mm pour tracteurs Série de marques Kubota Kubota L2501, Kubota L2800, Kubota L3200, Kubota L3301, Kubota L3400, Kubota L3408, Kubota L3700, Kubota L3800, Kubota L3901 et autres

L'embout de biellette de direction, ou biellette de direction avec ses extrémités, est un composant de direction reliant les roues à la crémaillère. Son installation correcte influe directement sur l'angle de braquage et, par conséquent, sur la tenue de route du véhicule. Les signes visibles les plus courants indiquant qu'une biellette de direction doit être remplacée sont un jeu dans la direction ou une usure anormale des pneus. Il est important de noter que des embouts de biellette de direction en bon état améliorent la sécurité de conduite et prolongent la durée de vie des pneus.

(connecteur d'arbre 5-15-249-06, 32570-44720, extrémité 1 sur 2 - 5-23-100-07, extrémité 2 sur 2 - 5-23-101-14, 32580-44770, jeu complet pour le côté droit 5-23-100-04)

Dimensions (ensemble) :

• longueur : 470 mm (mesurée sans les têtes d'embout de tige avec les vis serrées au maximum),
• longueur totale : 570 mm (mesurée avec les têtes de tige et les vis serrées au maximum),
• longueur utile : 520 mm (mesurée d'axe en axe des cônes avec les vis serrées au maximum),
• Numéros de pièces : TC220-13740.

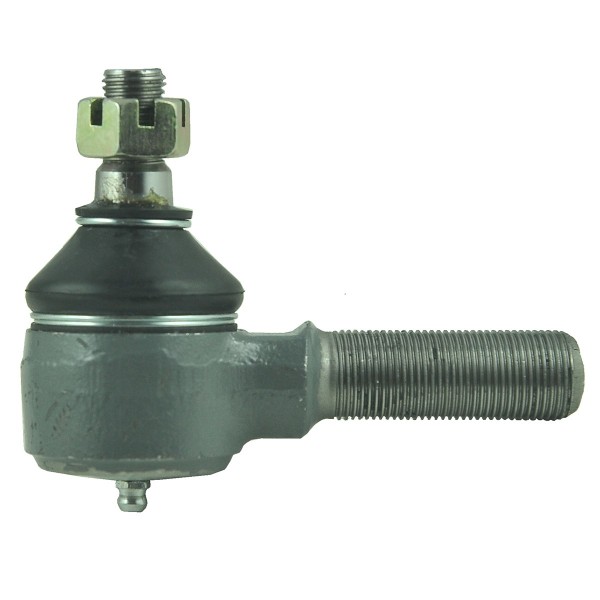

Dimensions de l'embout (5-23-100-07) :

• longueur totale : 430 mm,
• diamètre de la tête : 50 mm,
• Longueur du filetage : 20 / 52 mm,

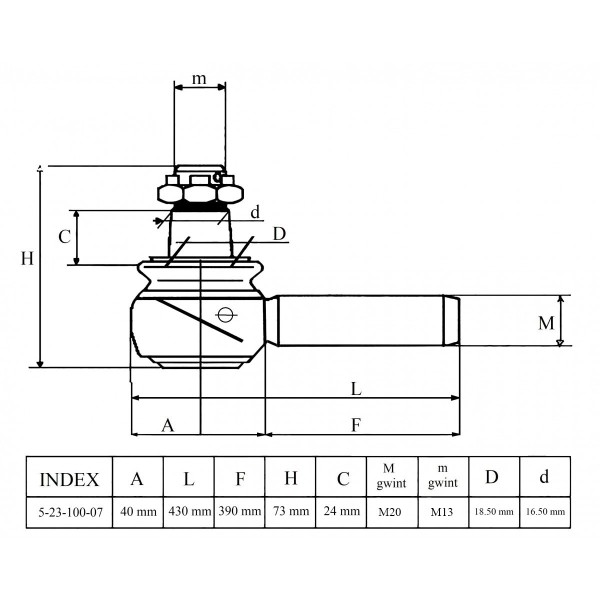

• Hauteur de la tête (voir dessin) : 89 mm,
• Hauteur du cône : 30 / 50 mm,
• diamètre du cône (voir dessin) : 17 / 18 mm,
• Filetage : M13 x 1,5 / M20 x 1,50,
• Numéros de pièces : 5-23-100-07.

Dimensions de l'embout (5-23-101-14, 6-23-133-03, 32580-44770) :

• longueur totale : 107 mm,
• diamètre de la tête : 45 mm,
• Longueur du filetage : 21 / 50 mm,
• hauteur de la tête (voir dessin) : 77 mm,
• Hauteur du cône : 45 / 24 mm,
• diamètre du cône (voir dessin) : 18 / 16 mm,
• Filetage : M13 x 1,50 / M20 x 1,50,
• Numéros de pièces d'origine : 32580-44770,
• Numéros de pièces : 5-23-101-14.

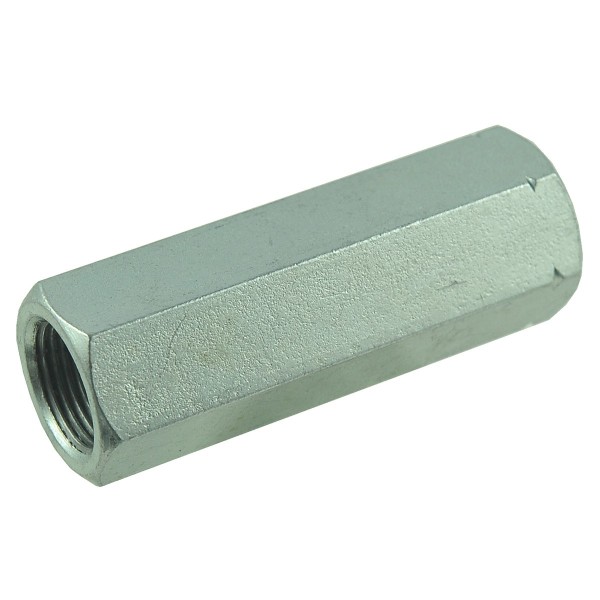

Dimensions du connecteur (5-15-249-06) :

• longueur : 80 mm.
• Hauteur de l'écrou : 12 mm,
• filetage : M19 x 1,50,
• Taille des touches : 27.
• Numéros de pièces d'origine : 32570-44720,
• chiffres de comparaison : 5-15-249-06.

Modèles de tracteurs :

• Kubota L2501,
• Kubota L2800,
• Kubota L3200,
• Kubota L3301,
• Kubota L3400,
• Kubota L3408,
• Kubota L3700,
• Kubota L3800,
• Kubota L3901.

Les premiers signes d'usure de la crémaillère de direction incluent du jeu dans le volant, des vibrations et un temps de réponse retardé aux légers mouvements de celui-ci. L'usure ou l'endommagement des rotules de direction est souvent dû à d'autres dysfonctionnements ou à une conduite et une utilisation inappropriées du tracteur.

Magazine : K18:T13

*Les photos sont présentées à titre indicatif seulement et peuvent différer légèrement du produit livré en raison des variations de production au fil des ans.
