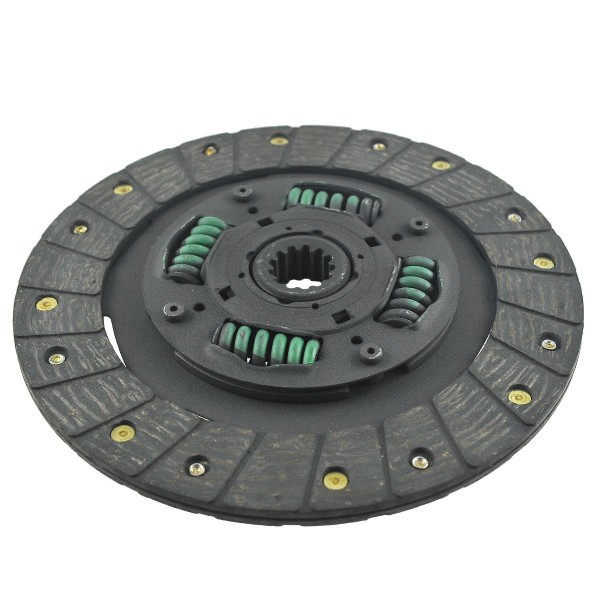

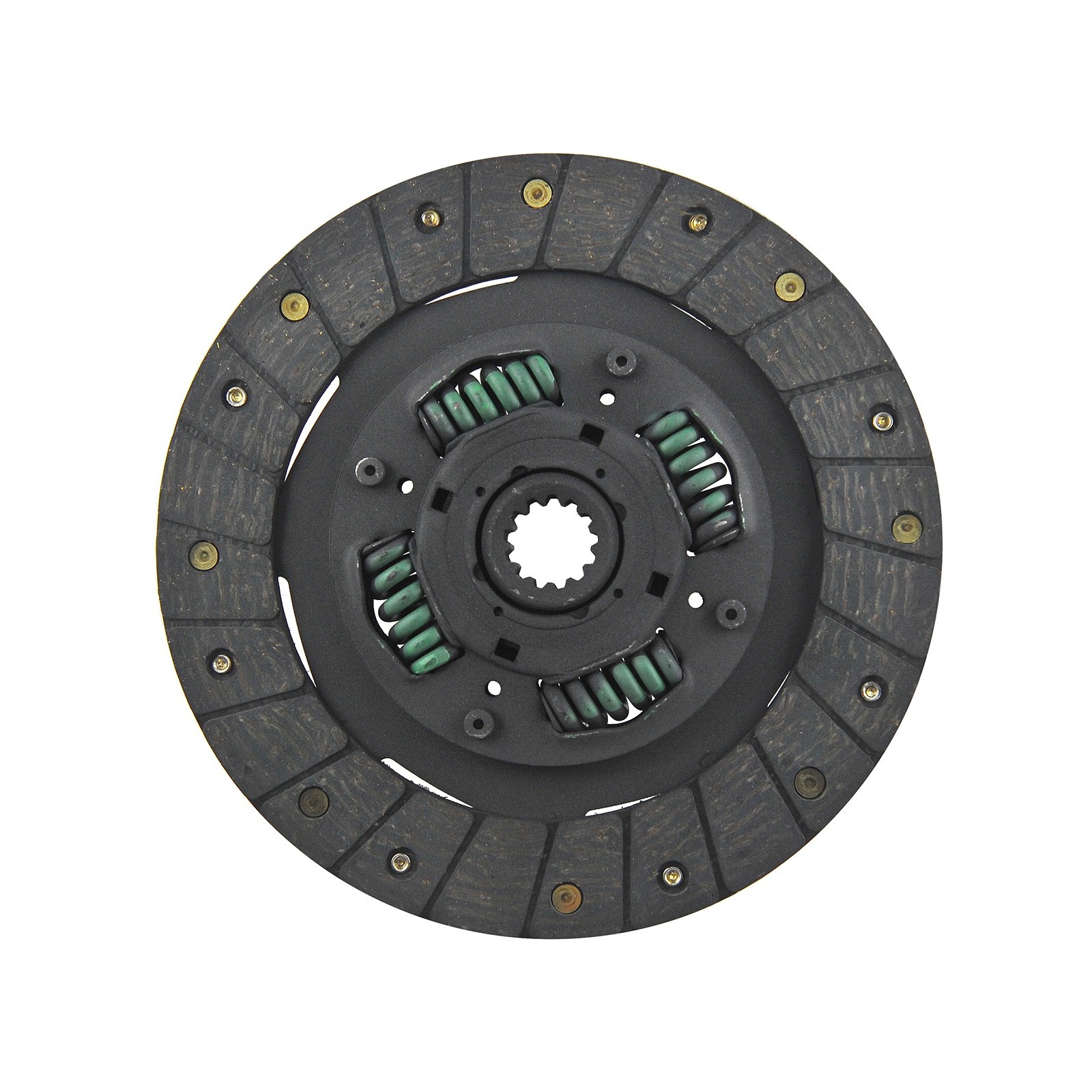

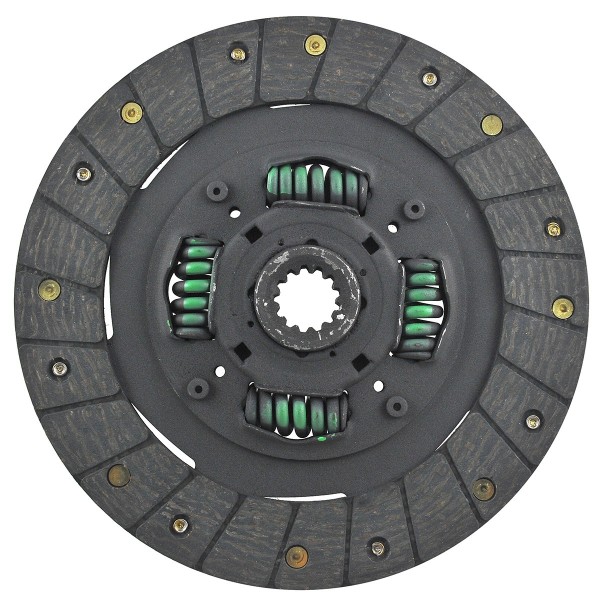

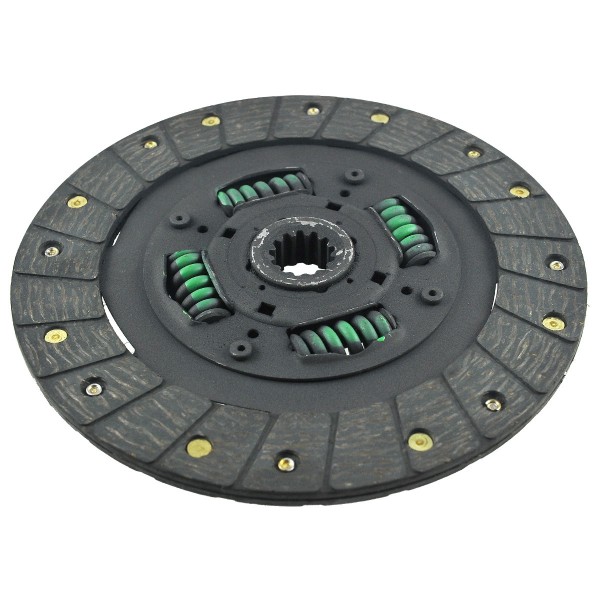

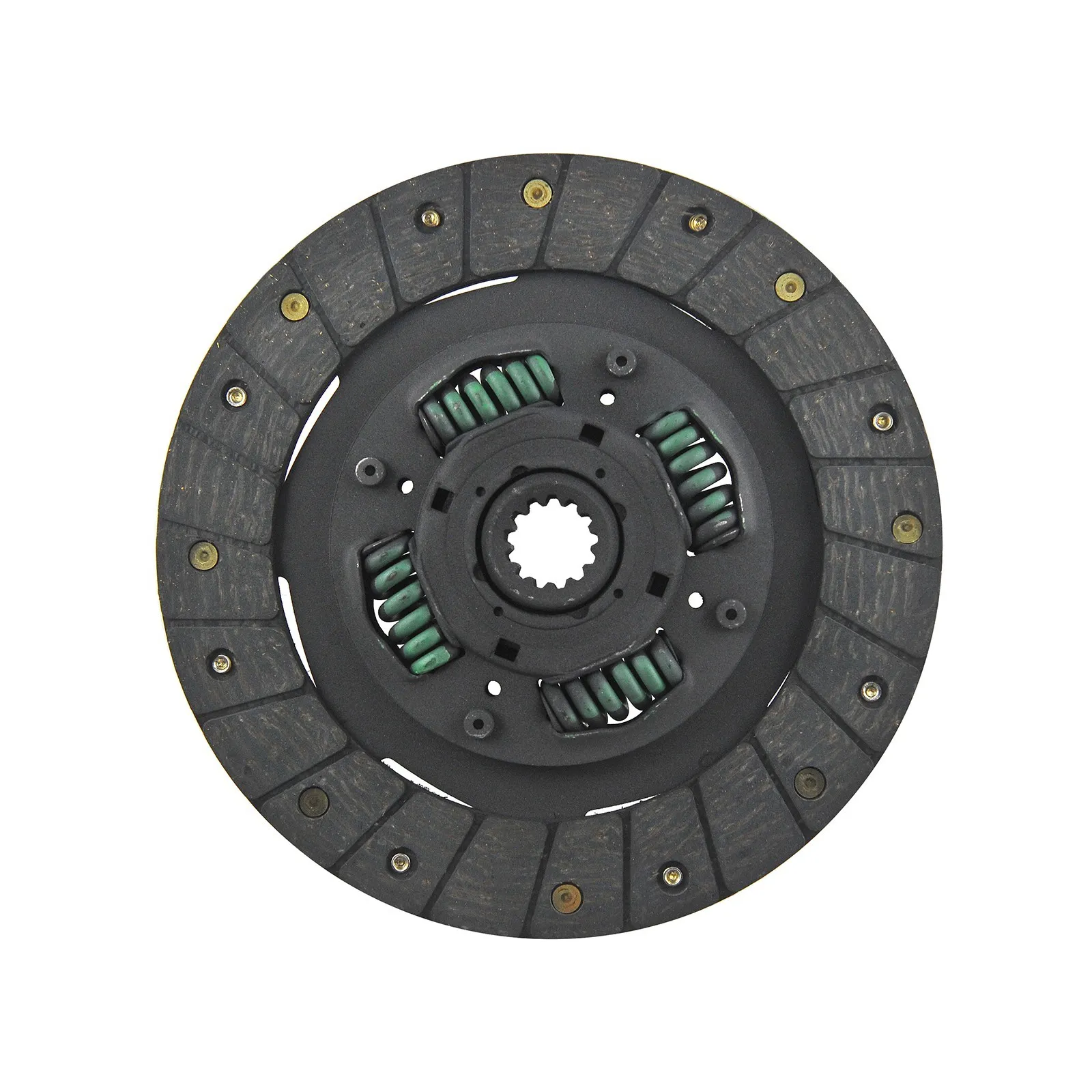

Tarcza sprzęgła / 8 1/2" / 215 mm / 13T / Hinomoto E21 / E23 / E25 / Yanmar YM2200 / YM2420 / YM2500 / YM2610 / YM2620

Tarcza sprzęgłowa 13T (docisk Hinomoto S.20328)) o średnicy 215 mm, wysokości piasty 25 mm, średnicy wewnętrznej mierzonej między zębami 25.60 mm i 21 mm mierzone razem z zębami wieloklinu do ciągników marki  Hinomoto, Yanmar serii Case IH 274, Case IH 284, Hinomoto E21, Hinomoto E23, John Deere 670, John Deere 770, John Deere 850, John Deere 950, Massey Ferguson 210, Massey Ferguson 220, Massey Ferguson 1030, Massey Ferguson 1230, Yanmar YM2200, Yanmar YM2420, Yanmar YM2500, Yanmar YM2610, Yanmar YM2620, Yanmar YM2700, Yanmar YM2820, Yanmar YM3000, Yanmar YM3110, Yanmar YM3220, Yanmar YM330, Yanmar YM336, Yanmar YM3810, Yanmar F255, Yanmar F265, Yanmar FX255, Yanmar FX26, Yanmar FX265,Yanmar FX28, Yanmar FX32, Yanmar YM2200, Yanmar YM2420, Yanmar YM2500, Yanmar YM2610, Yanmar YM2620, Yanmar YM2700, Yanmar YM2820, Yanmar YM3000, Yanmar YM3110, Yanmar YM3220 i innych.

Tarcza sprzęgła to element odpowiedzialny za przeniesienie napędu z silnika (wał korbowy) na skrzynię biegów (wałek sprzęgłowy). Tarcza zbudowana jest z piasty z wieloklinem, która osadzona jest na wałku sprzęgłowym oraz tarczy ze sprężynami z odpowiedniej grubości okładzinami ciernymi. Tarcza dociskana drugim elementem sprzęgła, dociskiem, wykorzystując siłę tarcia (brak tarcia w momencie przeniesienia napędu) tych dwóch elementów, wprawia ciągnik w ruch. Sprężyny w tarczach sprzęgła są odpowiedzialne za redukcje drgań wytwarzanych podczas dużych prędkości obrotowych panujących podczas pracy silnika.

Wymiary:

• średnica zewnętrzna: 215 mm (8 i 1/2" cala),
• średnica wewnętrzna: 25.05 mm (mierzone pomiędzy zębami frezu), 21.65 mm (mierzone razem z fezem),
• wysokość piasty: 20 mm,
• ilość zębów 13T,
• grubość: 8.30 mm,
• numery części oryginalnej: S-M802964, S-CH18375, 3435019M1, 194320-21510, 194320-21401, 2202-3200-01, 1062027C3, 1062027C1, 1062027C2, 1032027C2, 973727C2, 973727C3, 973727C1,
• numery porównawcze: 8-05-100-04,
• numery części: S.20330.

Modele ciągników:

Case:

• Case IH 274,
• Case IH 284.

Hinomoto:

• Hinomoto E21,
• Hinomoto E23,
• Hinomoto E25.

John Deere:

• John Deere 670,
• John Deere 770,
• John Deere 850,
• John Deere 950.

Massey Ferguson:

• Massey Ferguson 210,
• Massey Ferguson 220,
• Massey Ferguson 1030,
• Massey Ferguson 1230.

Yanmar:

• Yanmar F255,
• Yanmar F265,
• Yanmar FX26,
• Yanmar FX28,
• Yanmar FX32,
• Yanmar FX255,
• Yanmar FX265,
• Yanmar YM2200,
• Yanmar YM2420,
• Yanmar YM2500,
• Yanmar YM2610,
• Yanmar YM2620,
• Yanmar YM2700,
• Yanmar YM2820,
• Yanmar YM3000,
• Yanmar YM3110,
• Yanmar YM3220.

Pierwsze oznaki zużycia tarczy (wytarcie) sprzęgła to tzw. ślizganie się sprzęgła, które utrudnia lub uniemożliwia poruszanie się pojazdu i polega na tym, że podczas zwiększaniu prędkości obrotowej silnika ciągnik nie przyspiesza. Tarcza sprzęgła może dawać oznaki zużycia, również wtedy kiedy jest zabrudzona olejem. Zaleca się wymianę tarczy razem z dociskiem sprzęgła i łożyskiem oporowym, ponieważ wszystkie te elementy są porównywalnej trwałości i zużywają się w jednakowym tempie. Inną oznaka zużycia się tarczy sprzęgła jest brak możliwości wrzucenia biegu.
