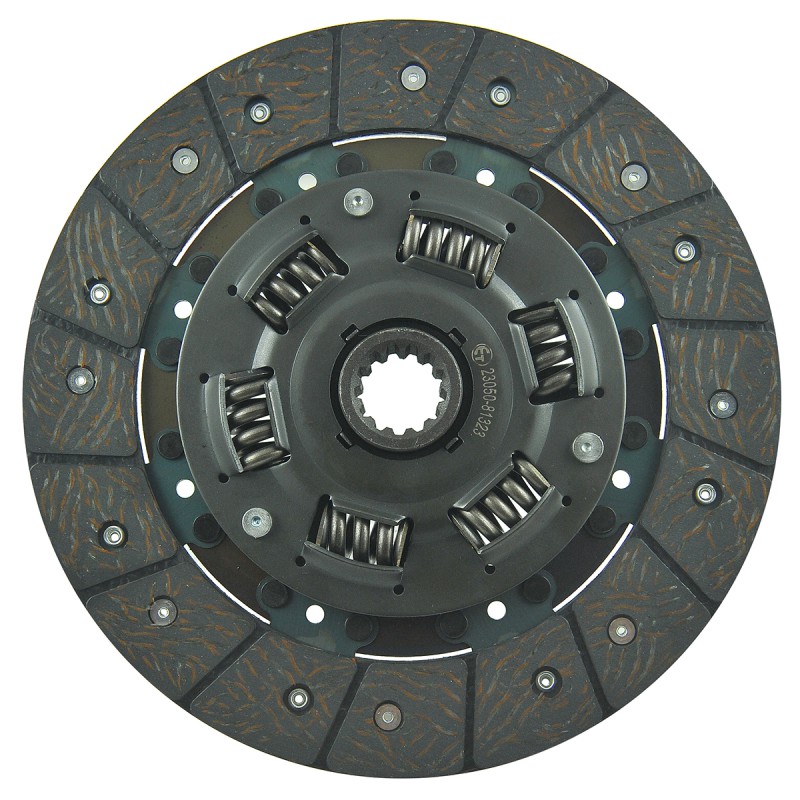

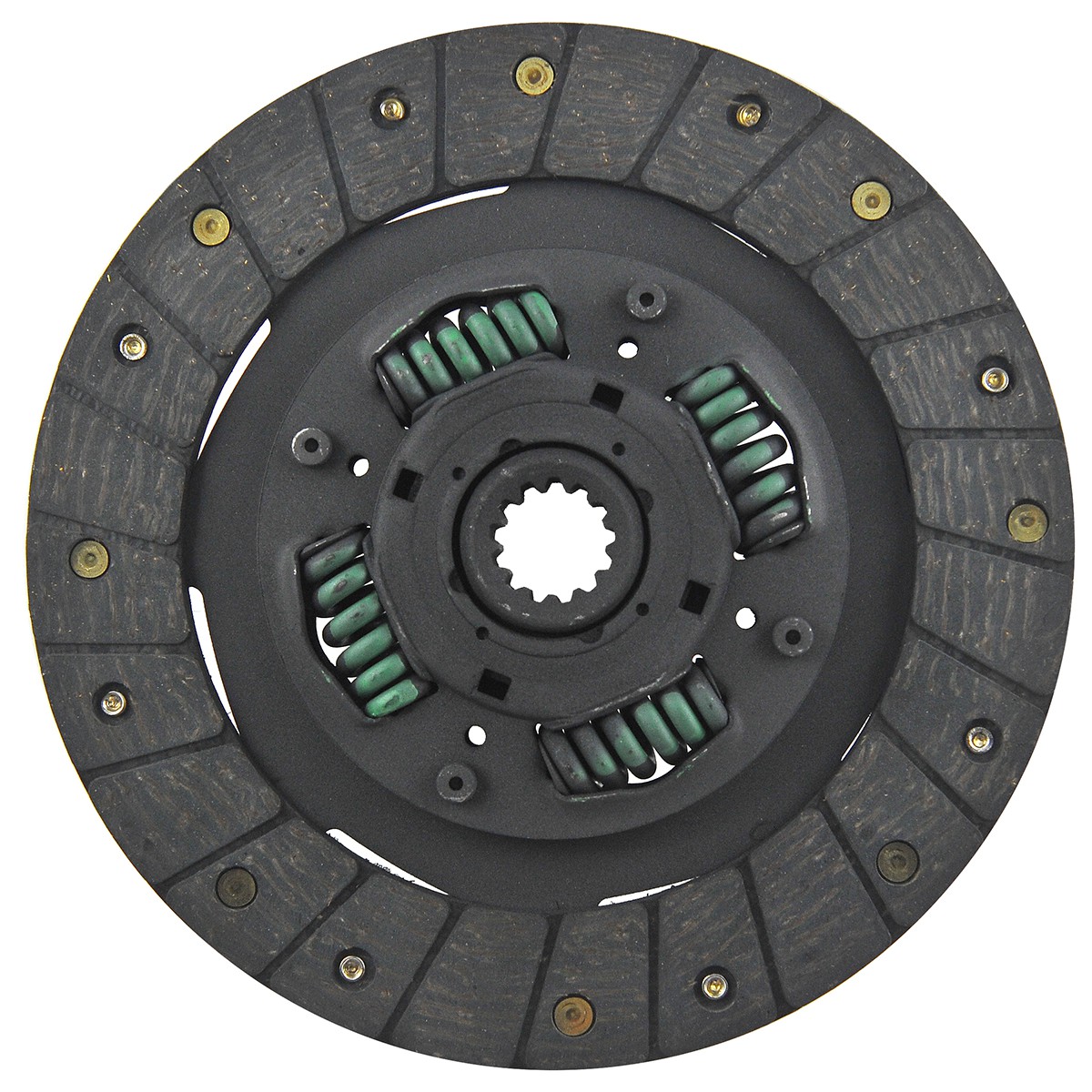

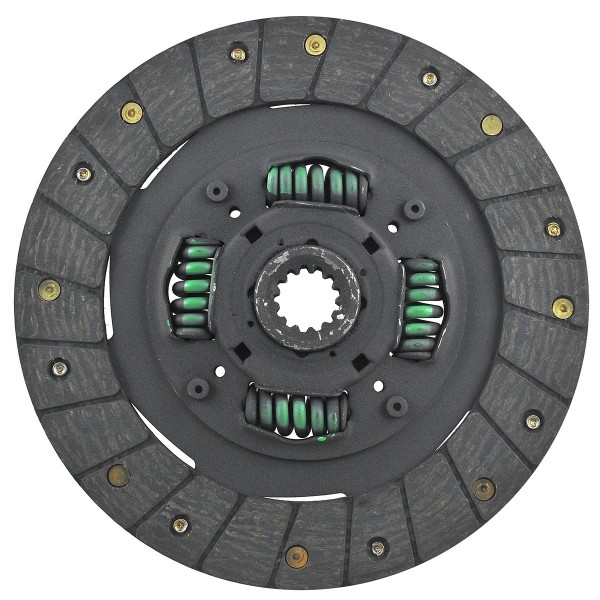

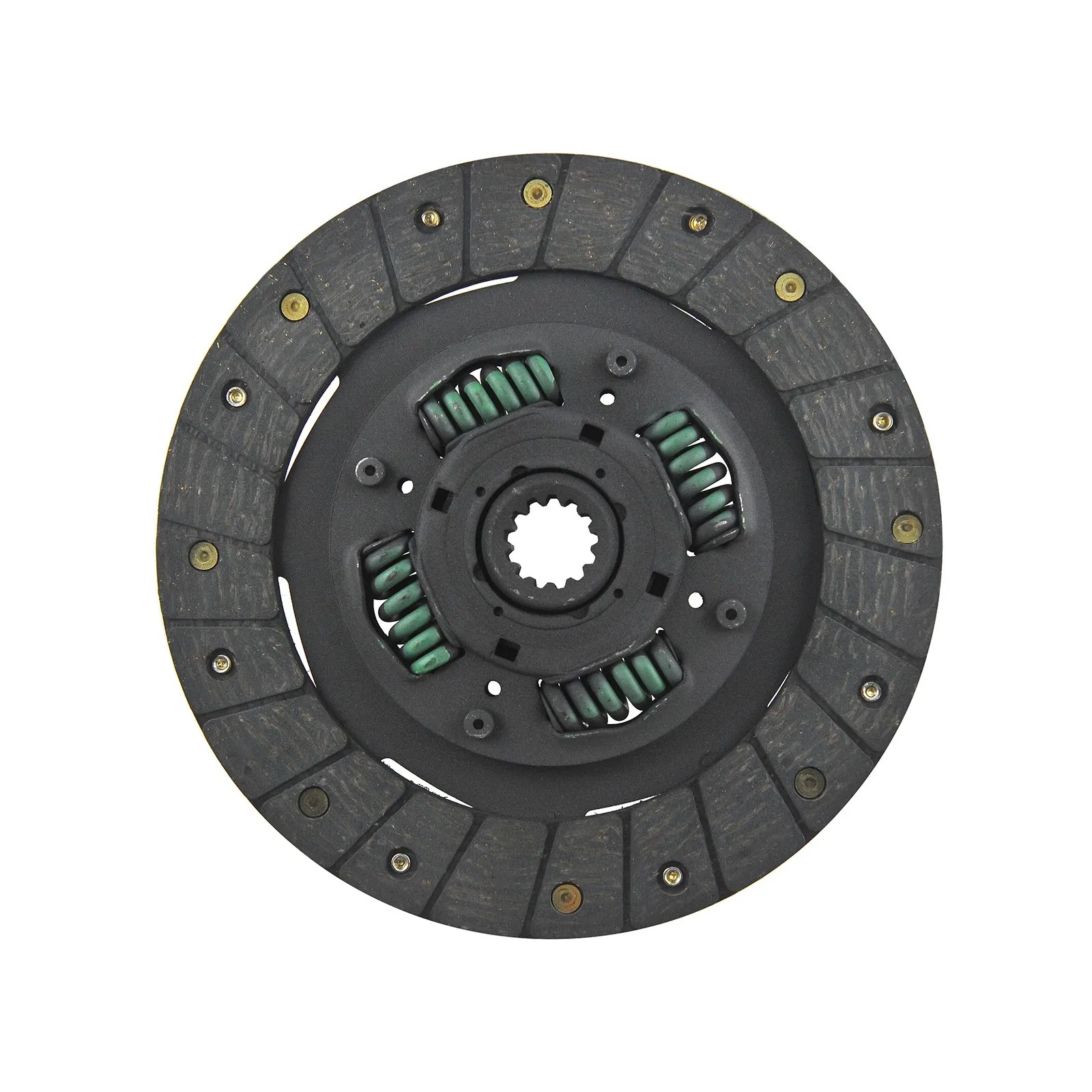

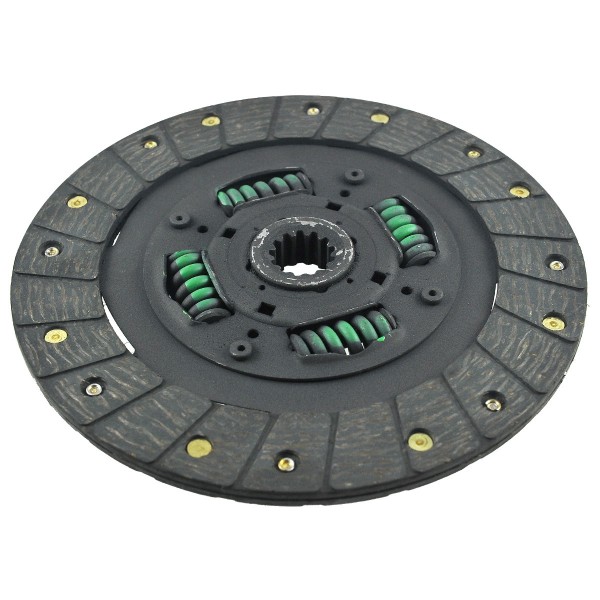

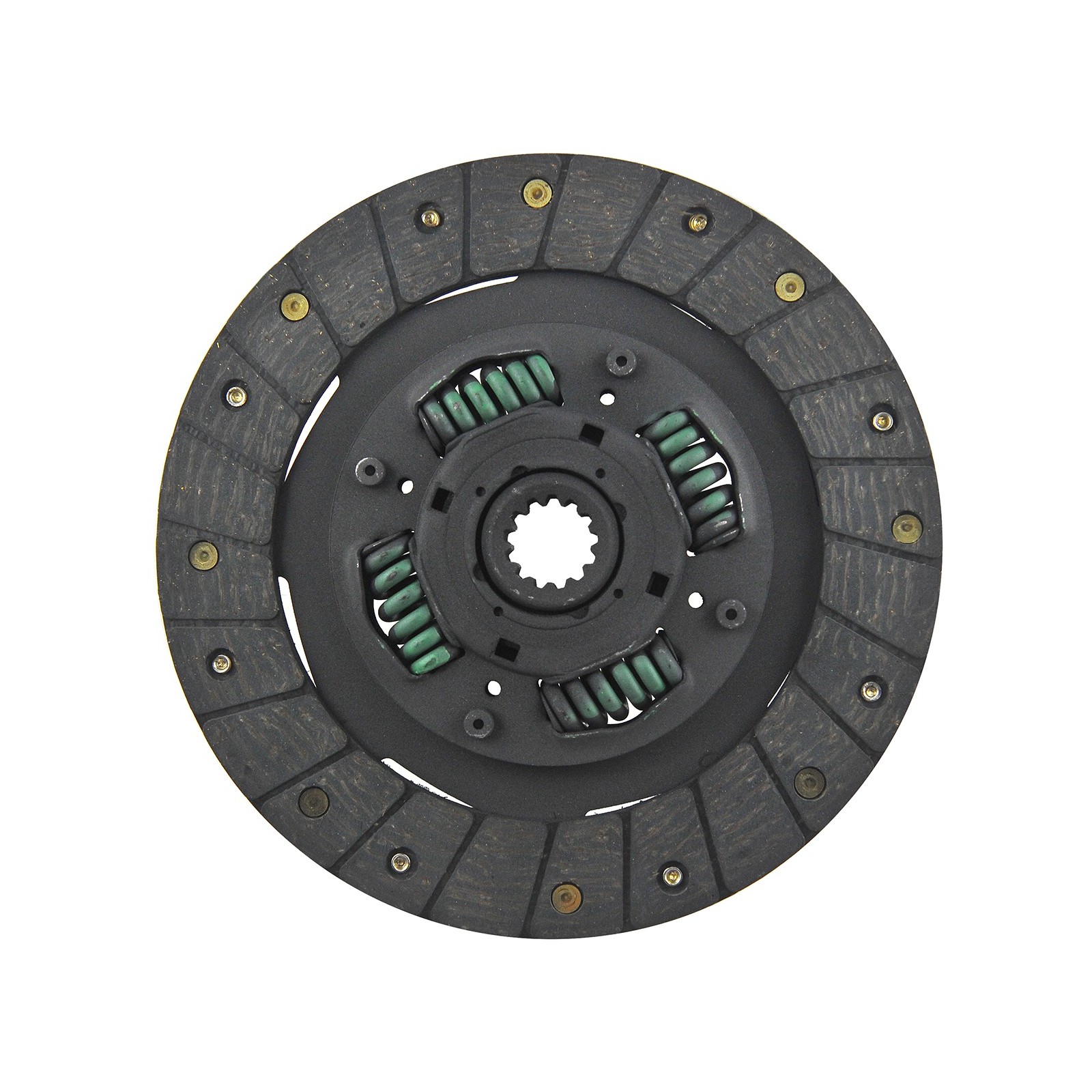

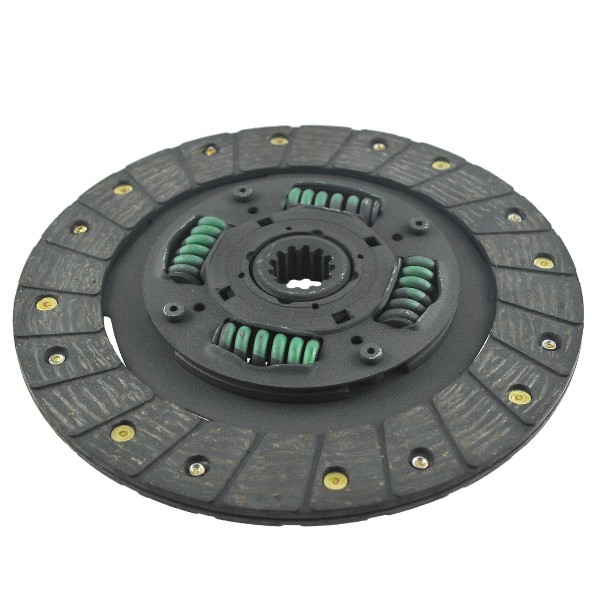

Disque d'embrayage 13 dents (plateau de pression Hinomoto S.20328) de 215 mm de diamètre, hauteur de moyeu de 25 mm , diamètre intérieur entre dents de 25,60 mm et diamètre extérieur (cannelures comprises ) de 21 mm. Compatible avec les tracteurs Hinomoto, Yanmar (séries Case IH 274 et 284), Hinomoto E21 et E23, John Deere 670, 770, 850 et 950, Massey Ferguson 210, 220, 1030 et 1230, et Yanmar (YM2200, YM2420, YM2500, YM2610, YM2620 et YM2700). YM2820, Yanmar YM3000, Yanmar YM3110, Yanmar YM3220, Yanmar YM330, Yanmar YM336, Yanmar YM3810, Yanmar F255, Yanmar F265, Yanmar FX255, Yanmar FX26, Yanmar FX265, Yanmar FX28, Yanmar FX32 , Yanmar YM2200, Yanmar YM2420, Yanmar YM2500, Yanmar YM2610, Yanmar YM2620, Yanmar YM2700, Yanmar YM2820, Yanmar YM3000, Yanmar YM3110, Yanmar YM3220 et autres.
Le disque d'embrayage est l'élément qui transmet la puissance du moteur (vilebrequin) à la boîte de vitesses (arbre d'embrayage). Il se compose d'un moyeu cannelé monté sur l'arbre d'embrayage et d'un disque muni de ressorts et de garnitures de friction d'épaisseur adaptée. Le disque, pressé par le plateau de pression, utilise la force de friction (l'absence de frottement lors de la transmission de puissance) de ces deux éléments pour propulser le tracteur. Les ressorts du disque d'embrayage permettent d'atténuer les vibrations générées à haut régime moteur.
Dimensions :
- Diamètre extérieur : 215 mm (8 1/2 pouces),
- Diamètre intérieur : 25,05 mm (mesuré entre les dents de la fraise), 21,65 mm (mesuré avec la fraise),
- Hauteur du moyeu : 20 mm,
- Nombre de dents 13T,
- Épaisseur : 8,30 mm,
- Numéros de pièces d'origine : S-M802964, S-CH18375, 3435019M1, 194320-21510, 194320-21401, 2202-3200-01, 1062027C3, 1062027C1, 1062027C2, 1032027C2, 973727C2, 973727C3, 973727C1
- Numéros de comparaison : 8-05-100-04,
- Numéros de pièces : S.20330.
Modèles de tracteurs :
Cas :
Hinomoto :
- Hinomoto E21,
- Hinomoto E23,
- Hinomoto E25.
John Deere :
- John Deere 670,
- John Deere 770,
- John Deere 850,
- John Deere 950.
Massey Ferguson :
- Massey Ferguson 210,
- Massey Ferguson 220,
- Massey Ferguson 1030,
- Massey Ferguson 1230.
Yanmar :
- Yanmar F255,
- Yanmar F265,
- Yanmar FX26,
- Yanmar FX28,
- Yanmar FX32,
- Yanmar FX255,
- Yanmar FX265,
- Yanmar YM2200,
- Yanmar YM2420,
- Yanmar YM2500,
- Yanmar YM2610,
- Yanmar YM2620,
- Yanmar YM2700,
- Yanmar YM2820,
- Yanmar YM3000,
- Yanmar YM3110,
- Yanmar YM3220.
Les premiers signes d'usure du disque d'embrayage sont le patinage de l'embrayage, rendant difficile, voire impossible, le déplacement du véhicule. Le tracteur peine à accélérer lorsque le régime moteur augmente. Le disque d'embrayage peut également présenter des signes d'usure s'il est contaminé par de l'huile. Il est recommandé de remplacer le disque en même temps que le plateau de pression et la butée d'embrayage, car ces composants ont une durée de vie et une usure comparables. L'impossibilité de passer une vitesse est un autre signe d'usure du disque d'embrayage.
Magazine : K18:N46
*Les photos sont présentées à titre indicatif seulement et peuvent différer légèrement du produit livré en raison des variations de production au fil des ans.
