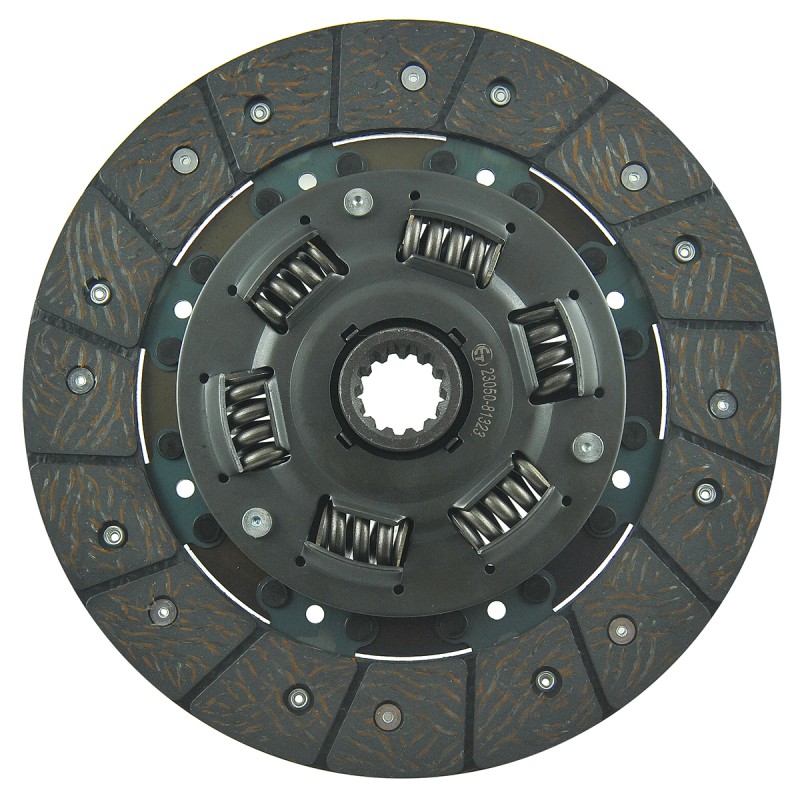

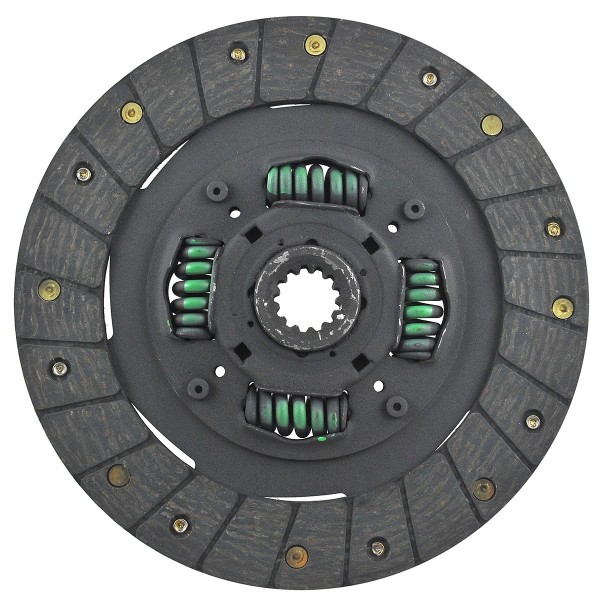

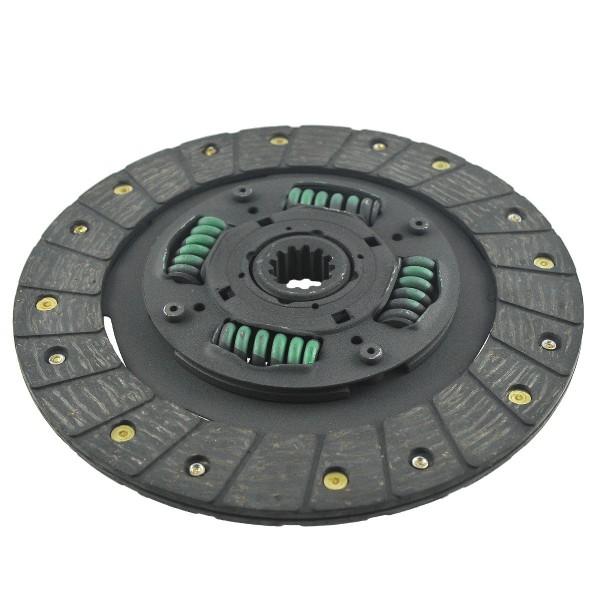

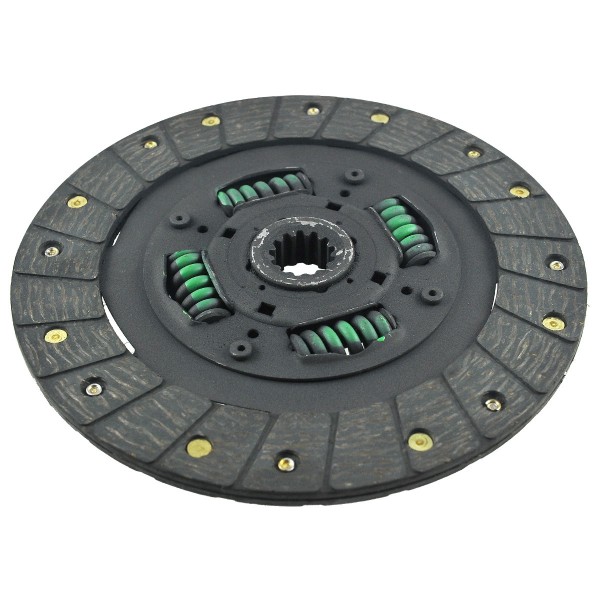

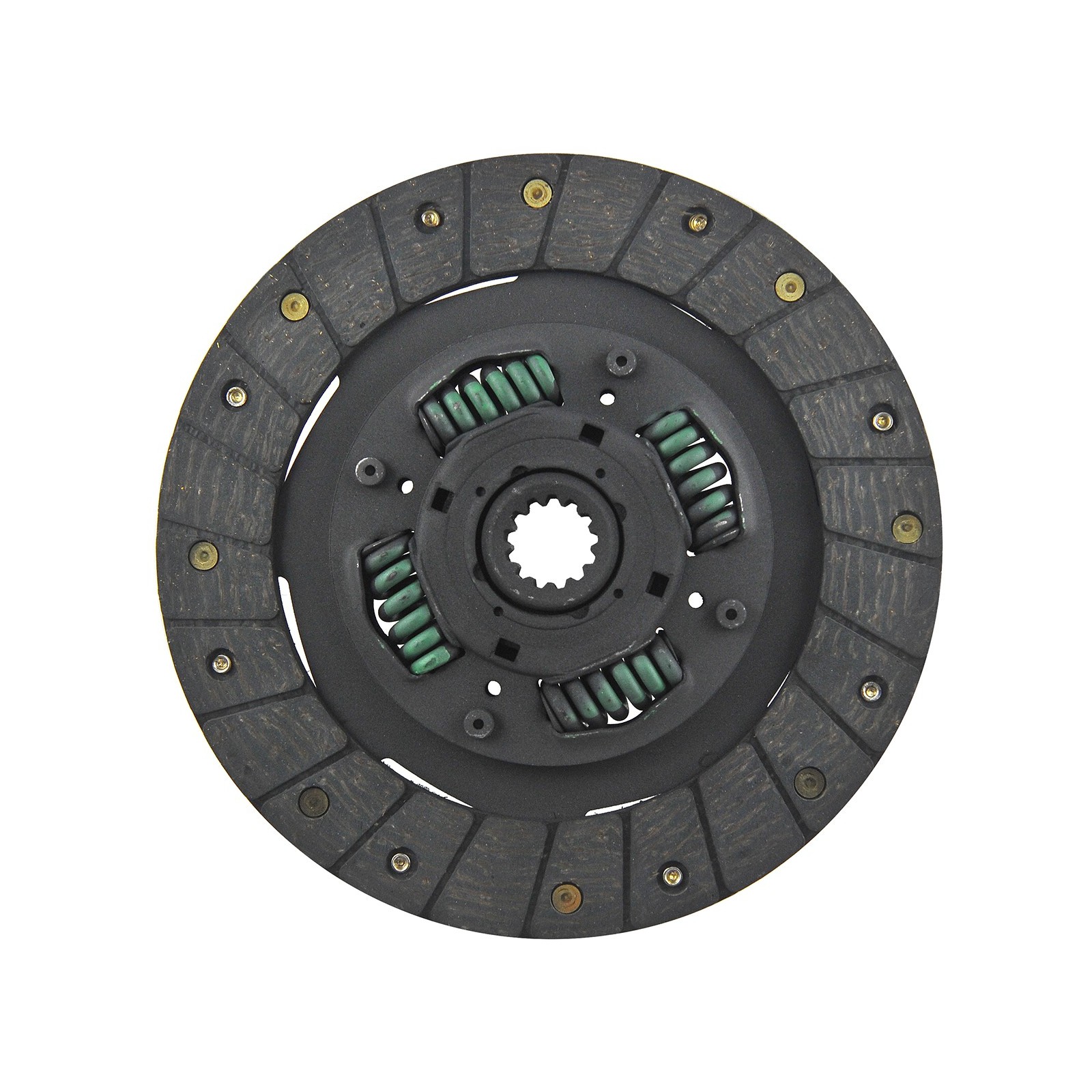

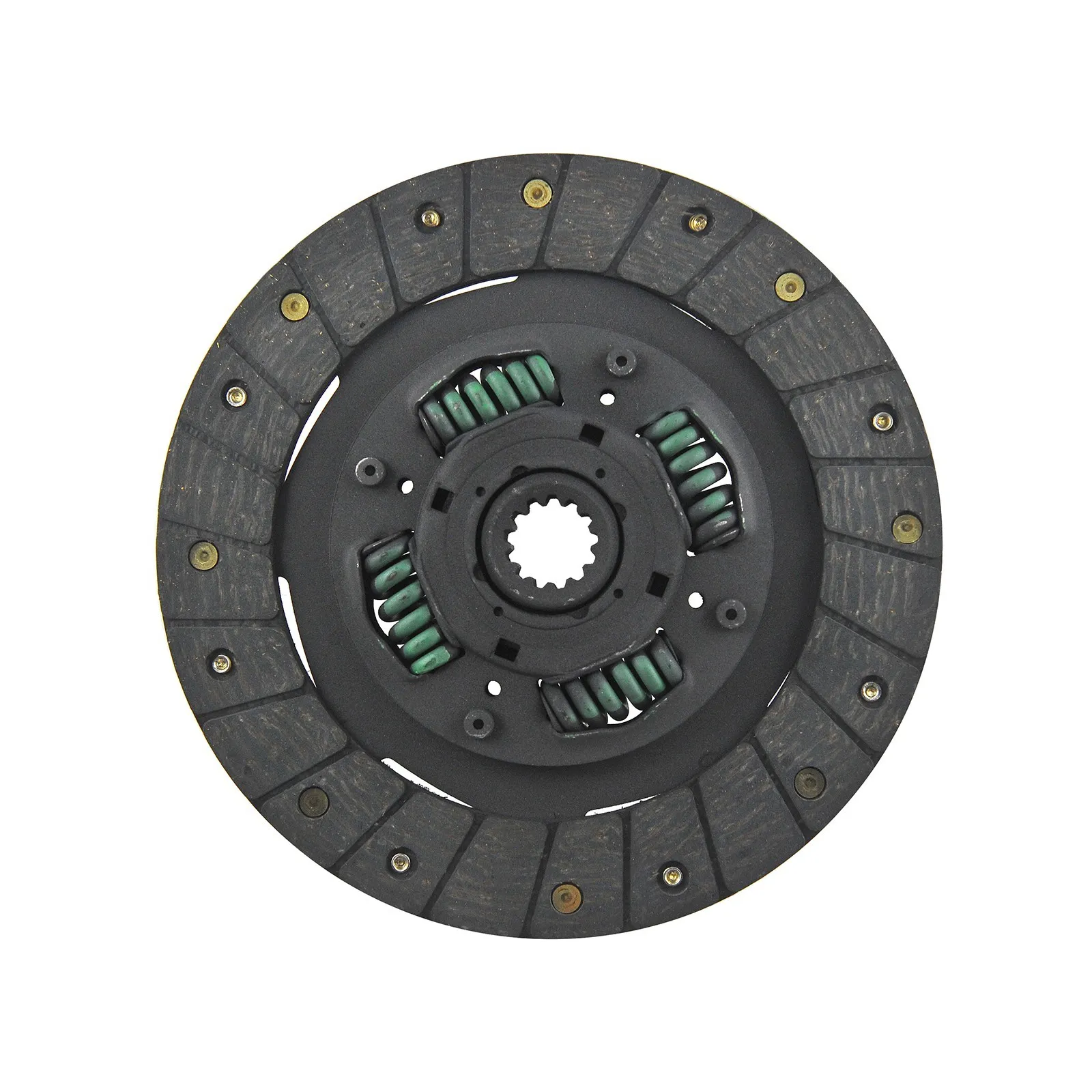

13T Kupplungsscheibe (Hinomoto Druckplatte %C5% 82a-135-x-215-mm-hinomoto-e21-e23-e25-massey-ferguson-1030-210-220.html">S.20328 ) mit einem Durchmesser von 215 mm, Nabenhöhe von 25 mm , Innendurchmesser gemessen zwischen den Zähnen von 25,60 mm und 21 mm gemessen zusammen mit der Keilverzahnung für Traktoren der Marke Hinomoto, Yanmar Case IH 274 Serie, Case IH 284, Hinomoto E21, Hinomoto E23, John Deere 670, John Deere 770, John Deere 850, John Deere 950, Massey Ferguson 210, Massey Ferguson 220, Massey Ferguson 1030, Massey Ferguson 1230 , Yanmar YM2200, Yanmar YM2420, Yanmar YM2500, Yanmar YM2610, Yanmar YM2620, Yanmar YM2700, Yanmar YM2820, Yanmar YM3000, Yanmar YM3110, Yanmar YM3220, Yanmar YM330, Yanmar YM336, Yanmar YM3810, Yanmar F255, Yanmar F265, Yanmar FX255, Yanmar FX26, Yanmar FX265, Yanmar FX28, Yanmar FX32 , Yanmar YM2200, Yanmar YM2420, Yanmar YM2500, Yanmar YM2610, Yanmar YM2620, Yanmar YM2700, Yanmar YM2820, Yanmar YM3000, Yanmar YM3110, Yanmar YM3220 und andere.
Die Kupplungsscheibe ist das Bauteil, das für die Kraftübertragung vom Motor (Kurbelwelle) zum Getriebe (Kupplungswelle) verantwortlich ist. Die Scheibe besteht aus einer auf der Kupplungswelle montierten Keilnabe und einer mit Federn und entsprechend dicken Reibbelägen bestückten Scheibe. Die Scheibe wird vom zweiten Kupplungselement, der Druckplatte, angepresst und nutzt die Reibungskraft (die fehlende Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben sorgen für die Reduzierung der bei hohen Motordrehzahlen entstehenden Vibrationen.
Abmessungen :
- Außendurchmesser: 215 mm (8 1/2" Zoll),
- Innendurchmesser: 25,05 mm (zwischen den Fräszähnen gemessen), 21,65 mm (mit Fräser gemessen),
- Nabenhöhe: 20 mm,
- Zähnezahl 13T,
- Dicke: 8,30 mm,
- Originalteilenummern: S-M802964, S-CH18375, 3435019M1, 194320-21510, 194320-21401, 2202-3200-01, 1062027C3, 1062027C1, 1062027C2, 1032027C2, 973727C2, 973727C3, 973727C1,
- Vergleichsnummern: %C5% 82a-8-12-215-mm-13t-hinomoto-e-yanmar-ffxym-8-05-100-04.html">8-05-100-04 ,
- Teilenummern: S.20330.
Traktormodelle :
Fall :
- Case IH 274,
- Case IH 284.
Hinomoto :
- Hinomoto E21,
- Hinomoto E23,
- Hinomoto E25.
John Deere :
- John Deere 670,
- John Deere 770,
- John Deere 850,
- John Deere 950.
Massey Ferguson :
- Massey Ferguson 210,
- Massey Ferguson 220,
- Massey Ferguson 1030,
- Massey Ferguson 1230.
Yanmar :
- Yanmar F255,
- Yanmar F265,
- Yanmar FX26,
- Yanmar FX28,
- Yanmar FX32,
- Yanmar FX255,
- Yanmar FX265,
- Yanmar YM2200,
- Yanmar YM2420,
- Yanmar YM2500,
- Yanmar YM2610,
- Yanmar YM2620,
- Yanmar YM2700,
- Yanmar YM2820,
- Yanmar YM3000,
- Yanmar YM3110,
- Yanmar YM3220.
Die ersten Anzeichen für Verschleiß (Verschleiß) der Kupplungsscheibe sind ein Durchrutschen der Kupplung, wodurch das Fahrzeug nur schwer oder gar nicht mehr bewegt werden kann. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch die Kupplungsscheibe kann Verschleißerscheinungen aufweisen, wenn sie mit Öl verunreinigt ist. Es wird empfohlen, die Scheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager auszutauschen, da alle diese Komponenten eine vergleichbare Haltbarkeit und Abnutzung aufweisen. Ein weiteres Anzeichen für Verschleiß der Kupplungsscheibe ist das Nichteinlegen eines Gangs.
Lager : K18 A28
*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
