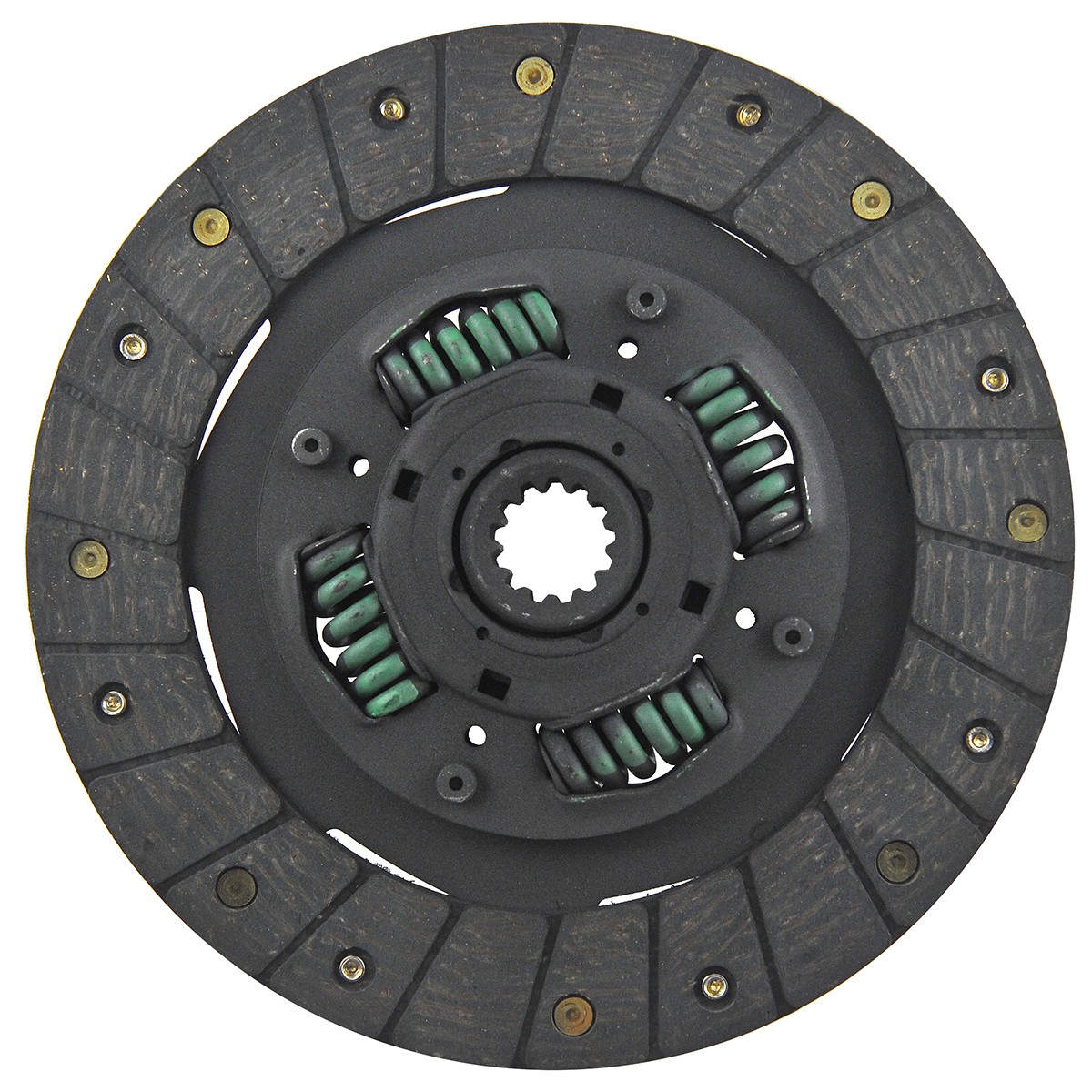

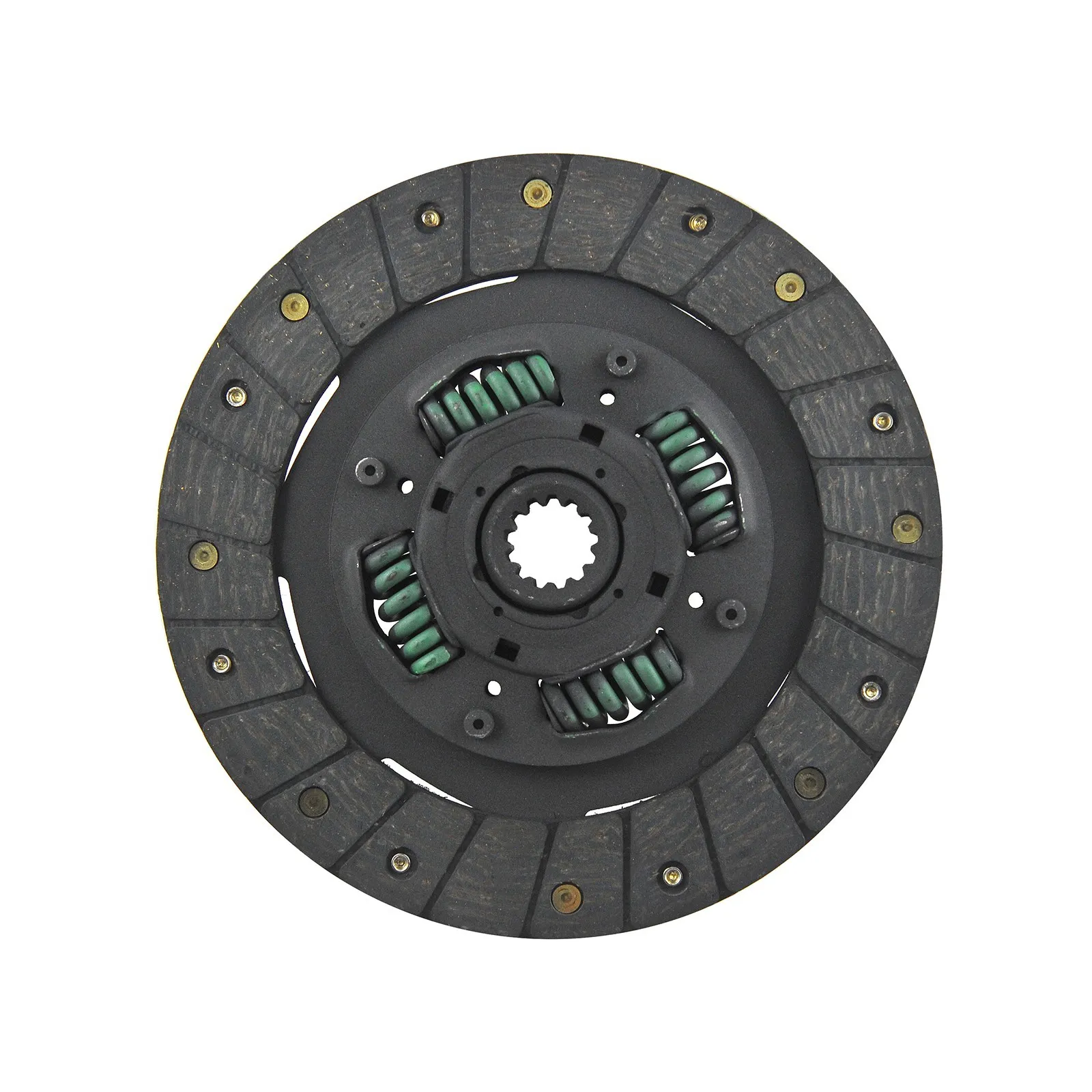

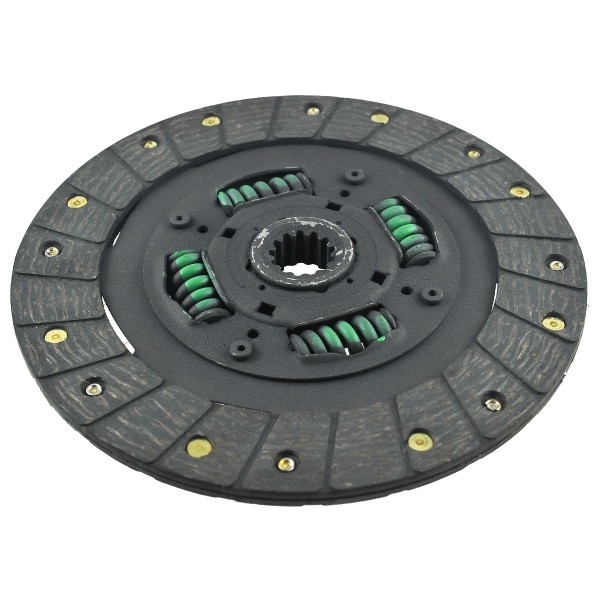

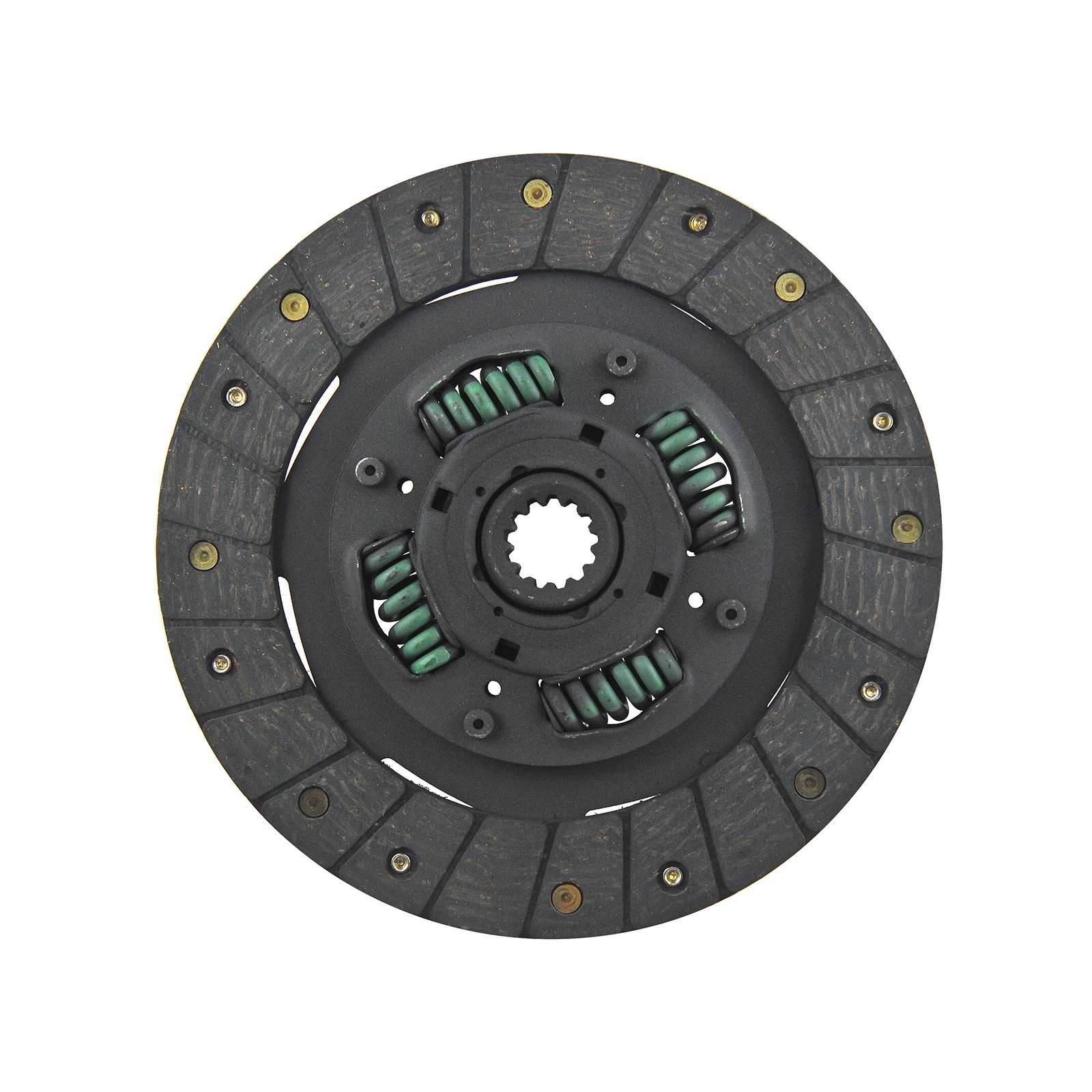

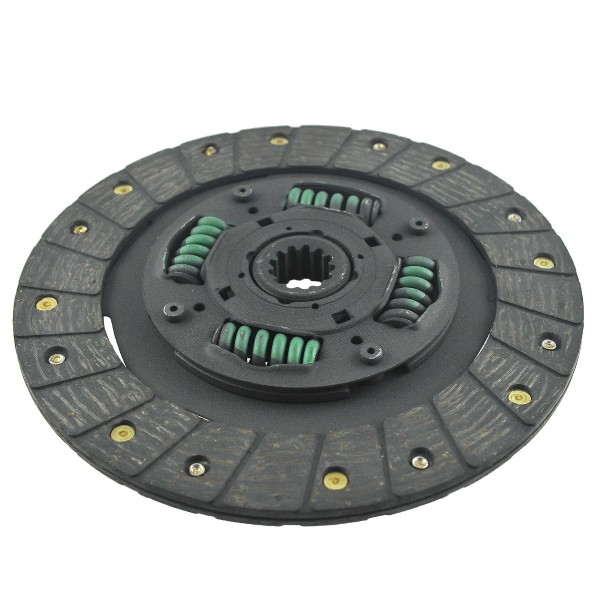

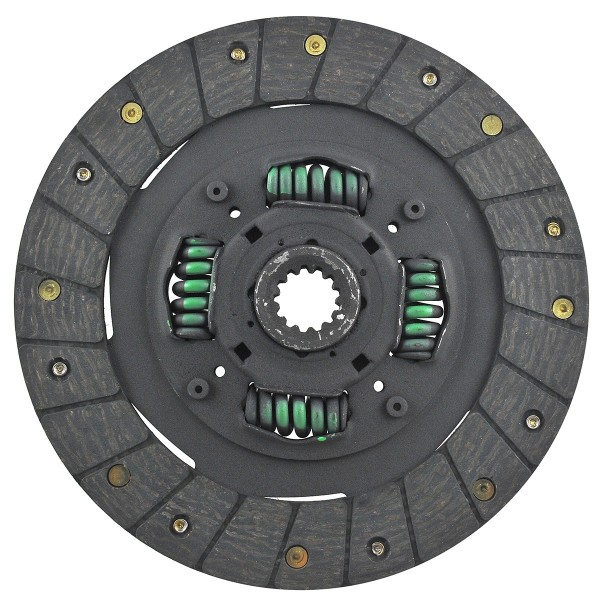

Disco de embrague 13T (plato de presión Hinomoto S.20328) con un diámetro de 215 mm, una altura de cubo de 25 mm , un diámetro interno medido entre los dientes de 25,60 mm y 21 mm medido junto con los dientes estriados para tractores de la serie Hinomoto, Yanmar Case IH 274, Case IH 284, Hinomoto E21, Hinomoto E23, John Deere 670, John Deere 770, John Deere 850, John Deere 950, Massey Ferguson 210, Massey Ferguson 220, Massey Ferguson 1030, Massey Ferguson 1230 , Yanmar YM2200, Yanmar YM2420, Yanmar YM2500, Yanmar YM2610, Yanmar YM2620, Yanmar YM2700, Yanmar YM2820, Yanmar YM3000, Yanmar YM3110, Yanmar YM3220, Yanmar YM330, Yanmar YM336, Yanmar YM3810, Yanmar F255, Yanmar F265, Yanmar FX255, Yanmar FX26, Yanmar FX265, Yanmar FX28, Yanmar FX32 , Yanmar YM2200, Yanmar YM2420, Yanmar YM2500, Yanmar YM2610, Yanmar YM2620, Yanmar YM2700, Yanmar YM2820, Yanmar YM3000, Yanmar YM3110, Yanmar YM3220 y otros.
El disco de embrague es el componente responsable de transferir la potencia del motor (cigüeñal) a la caja de cambios (eje del embrague). El disco consta de un cubo estriado montado en el eje del embrague y un disco con resortes y revestimientos de fricción de espesor adecuado. El disco, presionado por el segundo elemento del embrague, el plato de presión, utiliza la fuerza de fricción (la ausencia de fricción durante la transmisión de potencia) de estos dos elementos para impulsar el tractor. Los resortes en los discos de embrague se encargan de reducir las vibraciones generadas a altas velocidades del motor.
Dimensiones :
- Diámetro exterior: 215 mm (8 1/2 pulgadas),
- Diámetro interior: 25,05 mm (medido entre los dientes de corte), 21,65 mm (medido junto con el cortador),
- Altura del buje: 20 mm,
- Número de dientes 13T,
- Espesor: 8,30 mm,
- Números de pieza originales: S-M802964, S-CH18375, 3435019M1, 194320-21510, 194320-21401, 2202-3200-01, 1062027C3, 1062027C1, 1062027C2, 1032027C2, 973727C2, 973727C3, 973727C1,
- Números de comparación: 8-05-100-04,
- Números de pieza: S.20330.
Modelos de tractores :
Caso :
- Caso IH 274,
- Caso IH 284.
Hinomoto :
- Hinomoto E21,
- Hinomoto E23,
- Hinomoto E25.
John Deere :
- John Deere 670,
- John Deere 770,
- John Deere 850,
- John Deere 950.
Massey Ferguson :
- Massey Ferguson 210,
- Massey Ferguson 220,
- Massey Ferguson 1030,
- Massey Ferguson 1230.
Yanmar :
- Yanmar F255,
- Yanmar F265,
- Yanmar FX26,
- Yanmar FX28,
- Yanmar FX32,
- Yanmar FX255,
- Yanmar FX265,
- Yanmar YM2200,
- Yanmar YM2420,
- Yanmar YM2500,
- Yanmar YM2610,
- Yanmar YM2620,
- Yanmar YM2700,
- Yanmar YM2820,
- Yanmar YM3000,
- Yanmar YM3110,
- Yanmar YM3220.
Los primeros signos de desgaste del disco de embrague son el deslizamiento del embrague, lo que dificulta o imposibilita el movimiento del vehículo. El tractor no acelera al aumentar la velocidad del motor. El disco de embrague también puede mostrar signos de desgaste si está contaminado con aceite. Se recomienda reemplazar el disco junto con el plato de presión del embrague y el cojinete de desembrague, ya que todos estos componentes tienen una durabilidad y un desgaste similares. Otro signo de desgaste del disco de embrague es la imposibilidad de engranar una marcha.
Revista : K18:N46
*Las fotos son solo a título ilustrativo y pueden diferir en algunos detalles del producto entregado debido a las diferencias en la producción a lo largo de los años.
