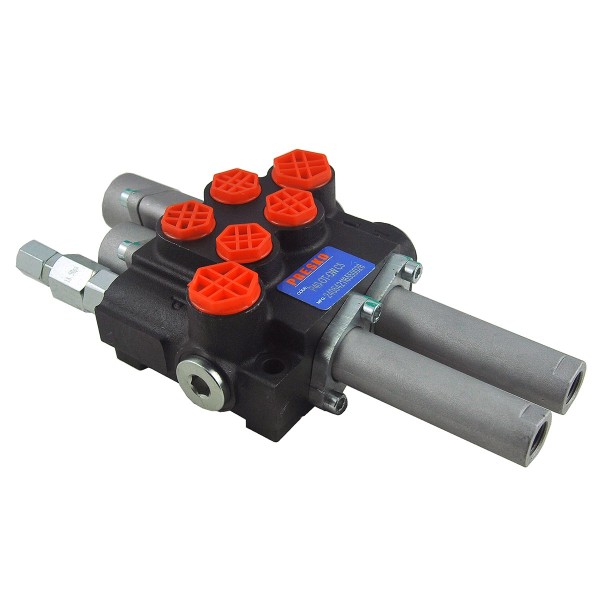

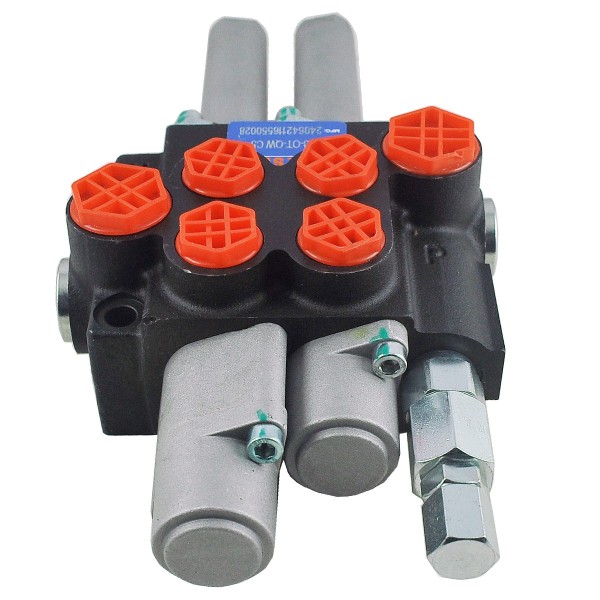

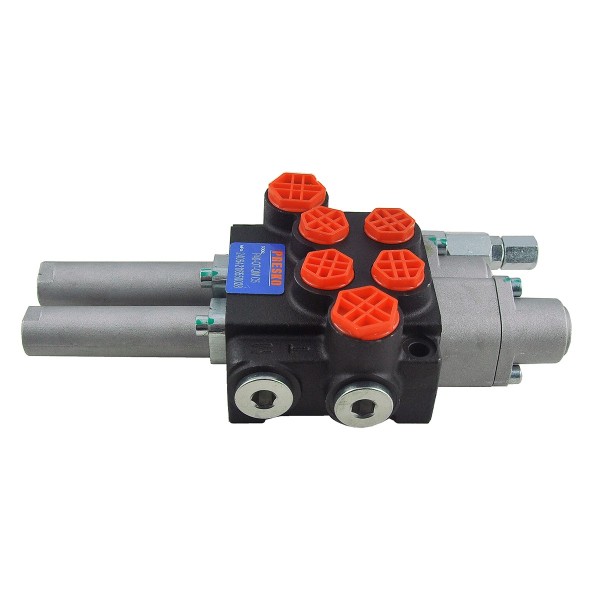

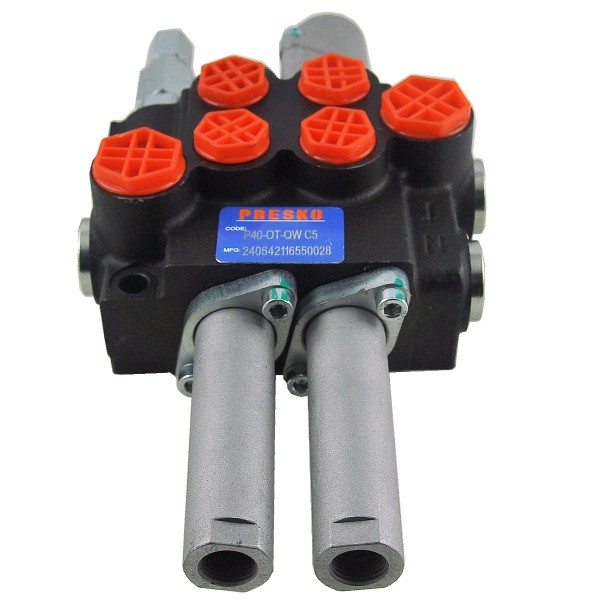

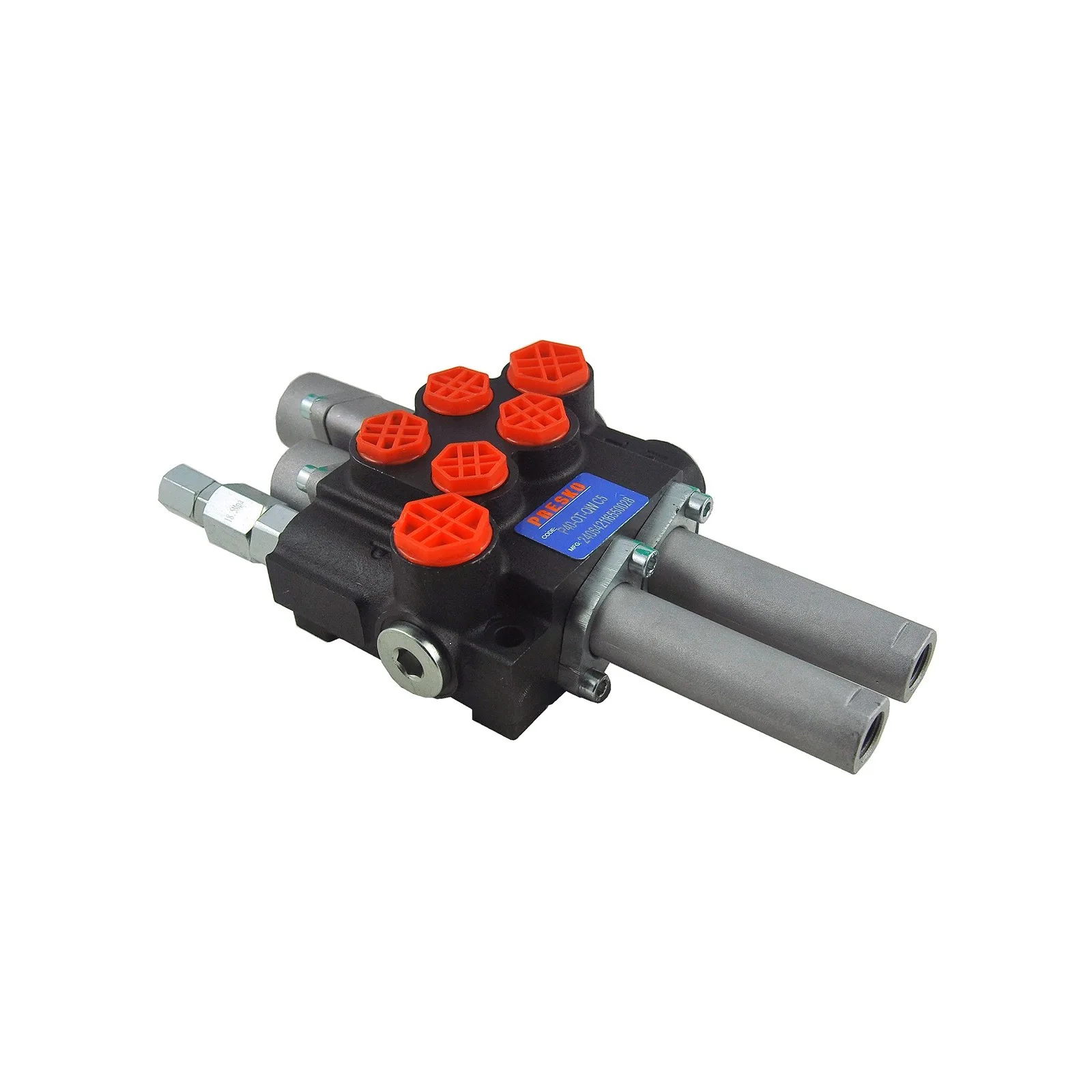

Rozdzielacz hydrauliczny 2 sekcyjny - zwykła, pływająca / 40l/min / P40-2-OT-QW-C5

Rozdzielacz hydrauliczny 2-sekcyjny (1-zwykła, 2-pływająca) na linki z jedną sekcją pływającą. Dzięki temu rozwiązaniu, operator może łatwo dostosować urządzenie do swoich potrzeb i zwiększyć jego funkcjonalność. Dodatkowo, solidna konstrukcja oraz wysoka jakość materiałów użytych do produkcji rozdzielacza hydraulicznego zapewniają długotrwałą i niezawodną pracę nawet w trudnych warunkach. Stosowany w branży rolniczej między innymi w maszynach rolniczych, ciągnikach, cyklopach, opryskiwaczach, HDS, ładowarkach, koparkach, zamiatarkach, turach, maszynach budowlanych maszynach przemysłowych i innych.

Dane i wymiary:

• liczba sekcji: 1 - zwykła ręczna, 2 - pływająca,
• ciśnieni maksymalne: 250 bar,
• przepływ maksymalny: 40 l/min,
• gwinty: 1/2" BSP (5 szt.), 3/8" BSP (4 szt.),
• długość: 230 mm,
• szerokość: 150 mm,
• numery części: P40-2-OT-QW-C5.

Warto więc zainwestować w rozdzielacz hydrauliczny z pozycją pływającą, aby zapewnić sobie komfort i bezpieczeństwo podczas pracy z urządzeniami hydraulicznymi. Dzięki temu będziesz mógł efektywnie wykonywać swoje zadania i cieszyć się stabilnością oraz precyzją działania urządzenia.

K18:M04

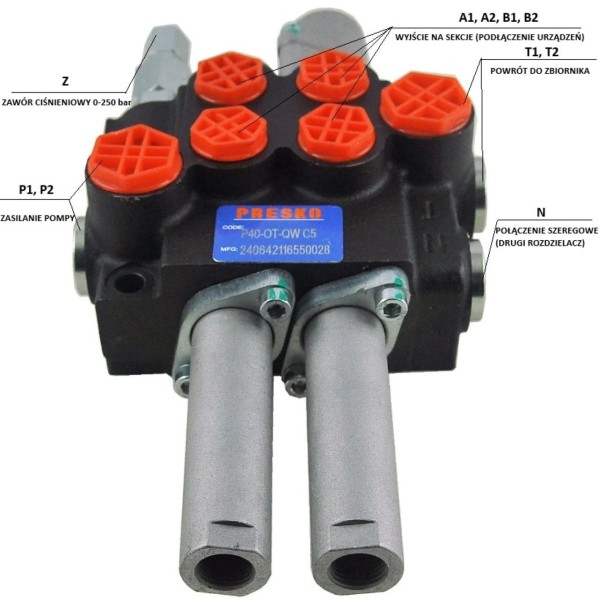

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2"

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2"

Wyjście na sekcje (A1, A2, B1, B2): gwint wewnętrzny BSP 3/8"

Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zawór bezpieczeństwa (Z)

Szczegółowy opis sekcji (P40-2-OT-QW-C5):

Dźwignia czteropozycyjna (1 - 0 - 2 - 3) z zatrzaskiem trzymającym dźwignie w pozycji pływającej:

Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłok siłownika stoi — olej idzie na przelew.

Pozycja 1 robocza (dźwignia w pozycji ukośnej do przodu)  tłok siłownika wysuwa się.

Pozycja 2 robocza (dźwignia w pozycji ukośnej do tyłu) tłok siłownika chowa się.

Pozycja 3 pływająca z zatrzaskiem (dźwignia ustawiona w pozycji maksymalnie do przodu) tłok siłownika pracuje luźno, wysuwa się i chowa swobodnie pod wpływem działających sił.

Suwak trzypozycyjny (1 - 0 - 2)

na sprężynie sama wraca do pionu

Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest luźna) tłoczysko siłownika stoi — olej idzie na przelew.

Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.

Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Przemyślana konstrukcja umożliwia szybki i intuicyjny montaż. A w przypadku konieczności połączenia rozdzielacza szeregowo z drugim rozdzielaczem, wystarczy zastosować tuleję ciśnieniową.

*Zdjęcia mają charakter poglądowy i mogą różnić się w detalach od dostarczonego produktu z powodu różnic w produkcji na przestrzeni lat.
