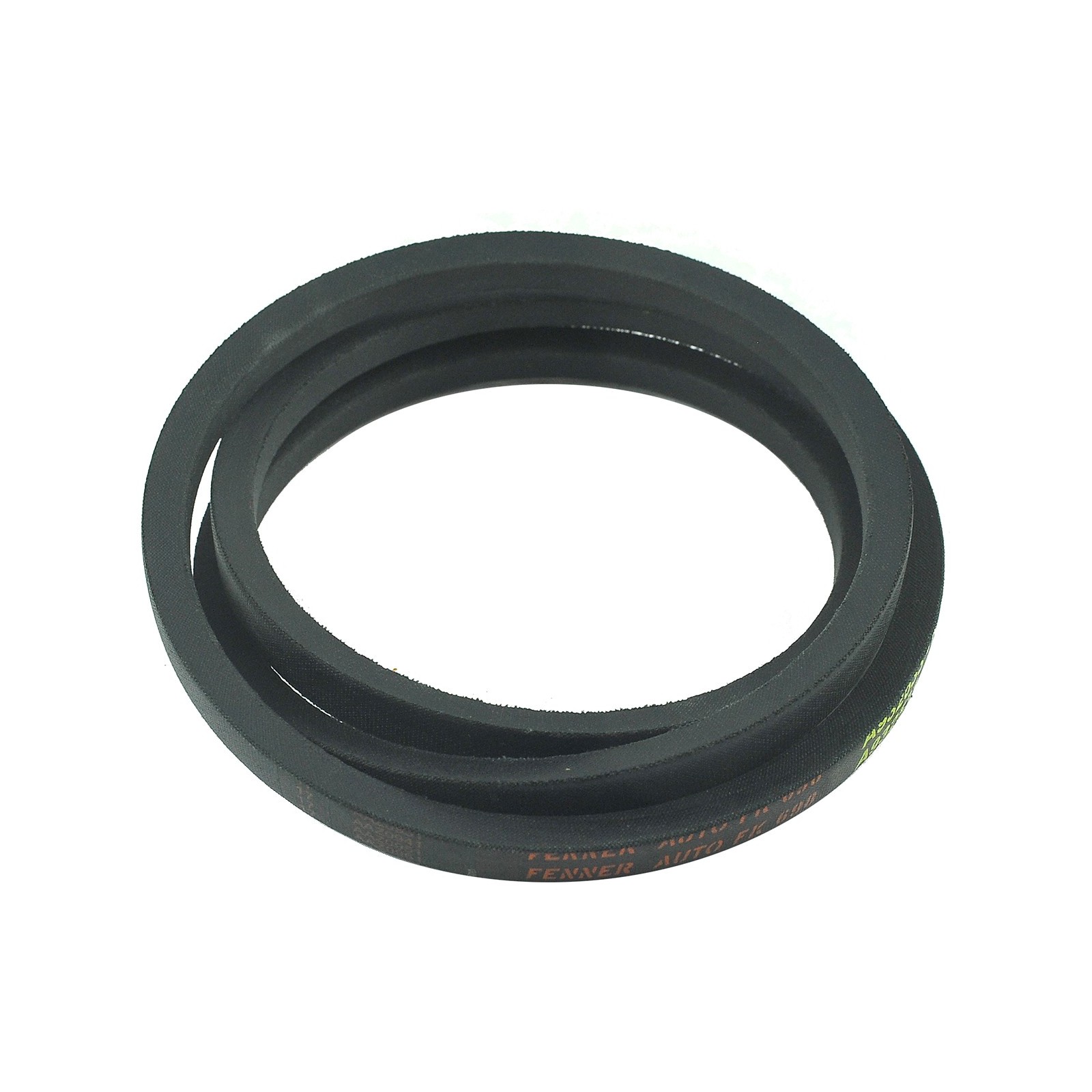

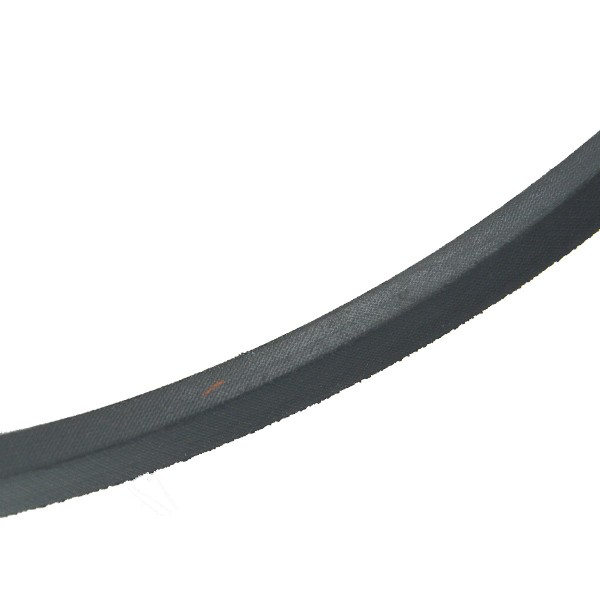

Pasek klinowy / Fenner B67-VWH / 17 x 1740Ld / 17 x 1700Li / VST Mitsubishi Shakti 135-DI / A932533-R

Pasek klinowy B 67 do ciągnika jedno osiowego typu "dzik" marki VST Mitsubishi Shakti 135 - DI ULTRA, Shrachi 13HP i innych.

Standardowy pasek klinowy oznaczony jest dwiema wartościami długości Ld i Li. Długość Li to długość wewnętrzna, a długość Ld to tzw. długość podziałowa, według normy ISO w dużym uproszeniu można nazwać ją długością zewnętrzną, ale jest to długość mierzona w najmocniejszym konstrukcyjnym miejscu paska. Oznaczenia paska klinowego to najczęściej duża litera alfabetu oznaczająca przekrój paska (mm)  Z, A, B, C, D oraz długości. Najprostszy podział pasków, jakie występują w sprzedaży to paski wąskoprofilowe, klasyczne, wąskoprofilowe uzębione i klasyczne uzębione.

Długość paska klinowego Li, Ld czy La?

• Li - długość wewnętrzna,
• Ld /Lp - długość podziałowa (mierzone na wysokości 3/4 przekroju klina wymiar ISO),
• La - długość zewnętrzna.

Wymiary:

• długość podziałowa (Ld): 1740 mm,
• długoś wewnętrzna (Li): 1700 mm,
• szerokość: 17 mm.
• wysokość: 11 mm,
• numery porównawcze: ACA11C01190, ACA11C01190A0,

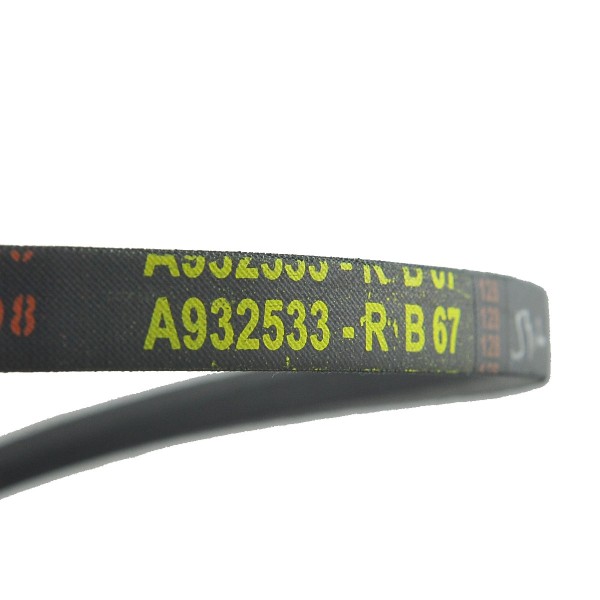

• numery części: A932533-R.

Modele maszyn:

VST:

• VST Mitsubishi Shakti 135 - DI ULTRA,
• Shrachi 13HP,
• Virat 13HP.

Pasek klinowy to element, który służy do przekazania napędu z silnika lub przekładni na osprzęt lub urządzenie. Najczęściej paski klinowe są wykorzystywane do napędzania alternatora, pompy płynu chłodzącego lub sprężarki a w rolnictwie stosuje się paski w urządzeniach i osprzęcie rolniczym, na który działają duże prędkości obrotowe. Paski klinowe to najczęściej zużywające się części maszyn rolniczych ze względu na, materiał z jakiego są zrobione jak i  uszkodzenia wynikające z przeciążeń podczas pracy maszyny. Zużyty pasek klinowy należy wymienić jak najszybciej na nowy, aby zapobiec wypadkowi lub uszkodzeniu maszyny.
