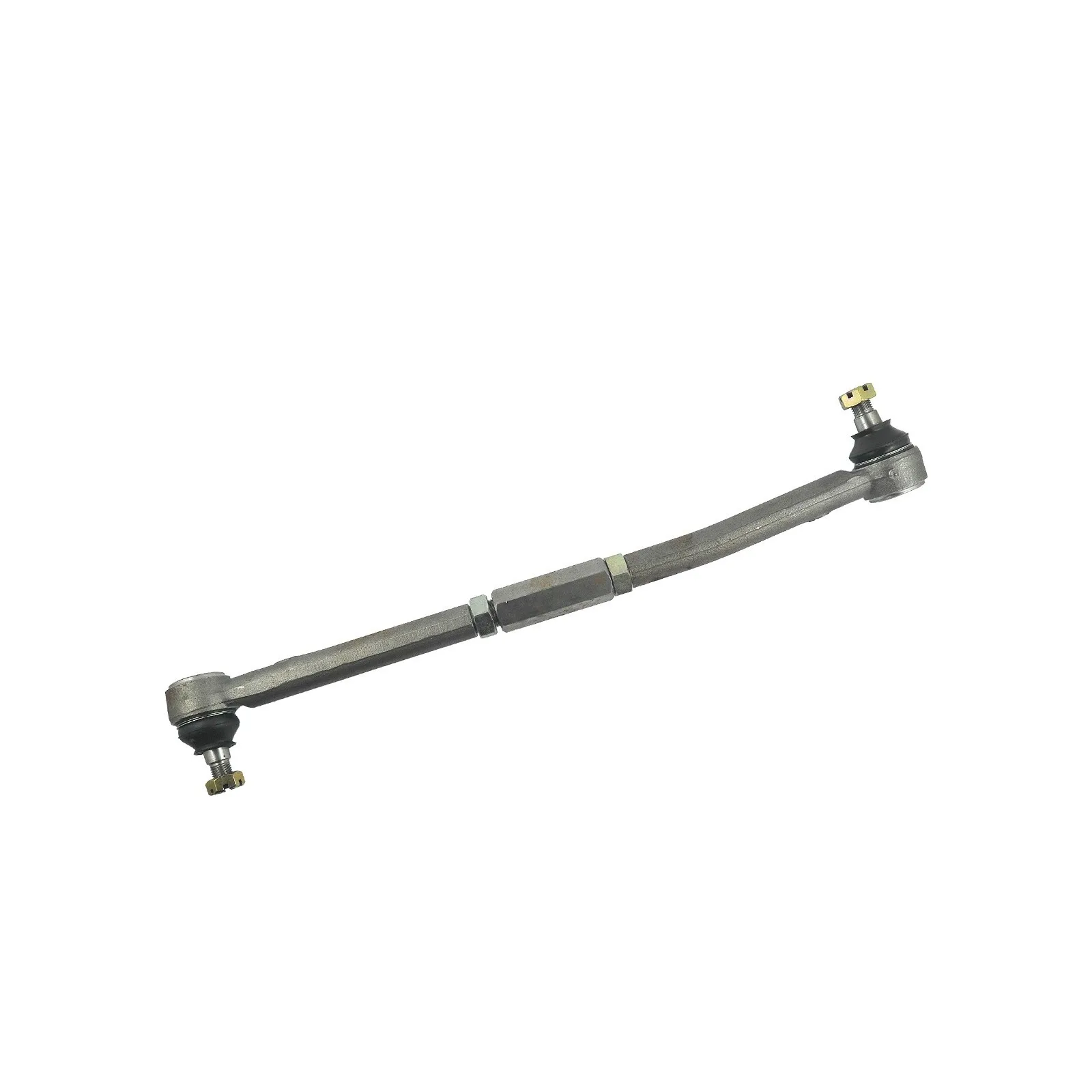

Drążek kierowniczy (LH, drążek na prawą stronę 5-23-101-61) długości całkowitej 445 mm i wysokości 82 mm do ciągników marki Kubota serii Kubota L3008, Kubota L3608, Kubota L4018 i innych
Końcówka drążka, drążek kierowniczy z końcówkami to element układu kierowniczego łączący koła z przekładnią kierowniczą. Prawidłowe zamontowanie tego elementu bezpośrednio wpływa na kąt jezdny kół i co z tym się wiąże na właściwości jezdne samego pojazdu. Najczęstszym widocznym sygnałem i koniecznością wymiany drążka kierowniczego są luzy w układzie kierowniczym lub widoczne nienaturalne ścieranie się opon. Pamiętajmy, że dobra kondycja końcówek drążka kierowniczego wpływa na bezpieczeństwo jazdy i przedłuża trwałość opon.
(łącznik wałków 5-15-249-06, 32570-44720, końcówka lewa 5-23-101-58, TC422-13742, końcówka prawa 5-23-101-57, cały zestaw na prawą stronę 5-23-101-61)
Wymiary (zestaw):
- długość: 445 mm (mierzone bez główek końcówek drążków przy maksymalnie skręconych śrubach),
- długość całkowita: 535 mm (mierzone z główkami drążków przy maksymalnie skręconych śrubach),
- długość robocza: 495 mm (mierzone od środka do środka stożków przy maksymalnie skręconych śrubach)
- numery części oryginalnej: TC422-13702,
- numery części: 5-23-101-62.
Wymiary końcówki (5-23-101-57, TC422-13742):
- długość całkowita: 270 mm,
- średnica główki: 45 mm,
- długość gwintów: 18 / 45 mm,
- wysokość główki (patrz rysunek): 80 mm,
- wysokość stożka: 23 / 45 mm,
- średnica stożka (patrz rysunek): 16 / 18 mm,
- gwint: M13 x 1.5 / M20 x 1.50,
- numery części oryginalnej: TC422-13742,
- numery porównawcze: 6-23-133-12,
- numery części: 5-23-101-57.
Wymiary końcówki (5-23-101-59, TC422-13750):
- długość całkowita: 270 mm,
- średnica główki: 45 mm,
- długość gwintów: 21 / 50 mm,
- wysokość główki (patrz rysunek): 80 mm,
- wysokość stożka: 45 / 24 mm,
- średnica stożka (patrz rysunek): 18 / 16 mm,
- gwint: M13 x 1.50 / M20 x 1.50,
- numery części oryginalnej: TC422-13750,
- numery porównawcze: (6-23-133-10,
- numery części: 5-23-101-59.
Wymiary łącznika (5-15-249-06):
- długość: 80 mm.
- wysokość nakrętki: 12 mm,
- gwint: M20 x 1.50,
- rozmiar klucza: 27.
- numery części oryginalnej: 32570-44720,
- numery części: 5-15-249-06.
Modele ciągników:
- Kubota L3008,
- Kubota L3608,
- Kubota L4018.
Pierwsze oznaki zużycia się drążka kierowniczego to luzy na kierownicy, wibracje kierownicy, opóźniana reakcja kół skrętnych na nieznaczne ruchy kierownicą. Za zużycie końcówek drążka lub ich uszkodzenie wpływają często inne wadliwie działające podzespoły, lub niewłaściwa jazda i obsługa ciągnika.
Magazyn: K18:T06
*Zdjęcia mają charakter poglądowy i mogą różnić się w detalach od dostarczonego produktu z powodu różnic w produkcji na przestrzeni lat.
