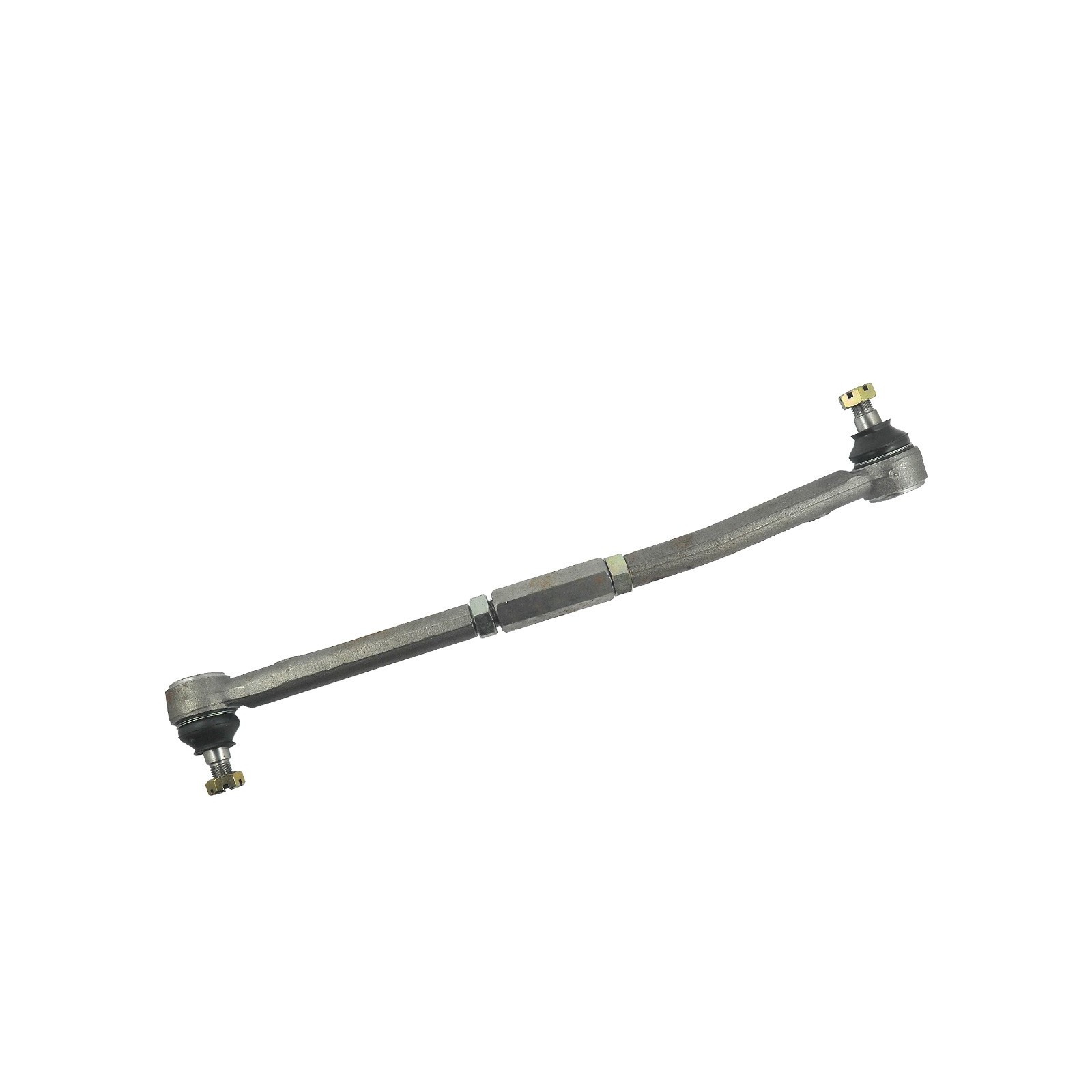

Tige de direction (LH, tige pour le côté droit 5-23-101-61) d'une longueur totale de 445 mm et d'une hauteur de 82 mm pour tracteurs Série de marques Kubota Kubota L3008, Kubota L3608, Kubota L4018 et autres
L'embout de biellette de direction, ou biellette de direction avec ses extrémités, est un composant de direction qui relie les roues à la crémaillère de direction. Un montage correct de cet élément influe directement sur l'angle de braquage et, par conséquent, sur la tenue de route du véhicule. Les signes les plus courants indiquant qu'une biellette de direction doit être remplacée sont un jeu dans la direction ou une usure anormale des pneus. Il est important de noter que des embouts de biellette de direction en bon état améliorent la sécurité de conduite et prolongent la durée de vie des pneus.

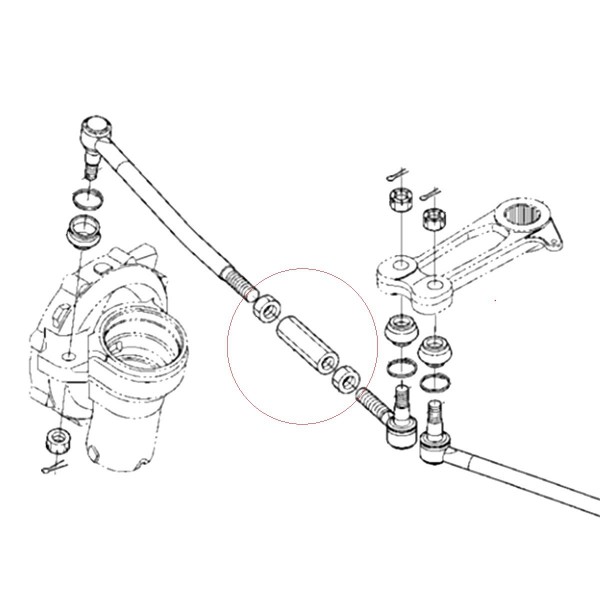

(connecteur d'arbre 5-15-249-06, 32570-44720, extrémité gauche 5-23-101-58, TC422-13742, extrémité droite 5-23-101-57, ensemble complet pour le côté droit 5-23-101-61)
Dimensions (ensemble) :
- longueur : 445 mm (mesurée sans les têtes d'extrémité de la tige, vis serrées au maximum),
- longueur totale : 535 mm (mesurée avec les têtes de tige et les vis serrées au maximum),
- longueur utile : 495 mm (mesurée d'axe en axe des cônes, vis serrées au maximum)
- Numéros de pièces d'origine : TC422-13702,
- Numéros de pièces : 5-23-101-62.

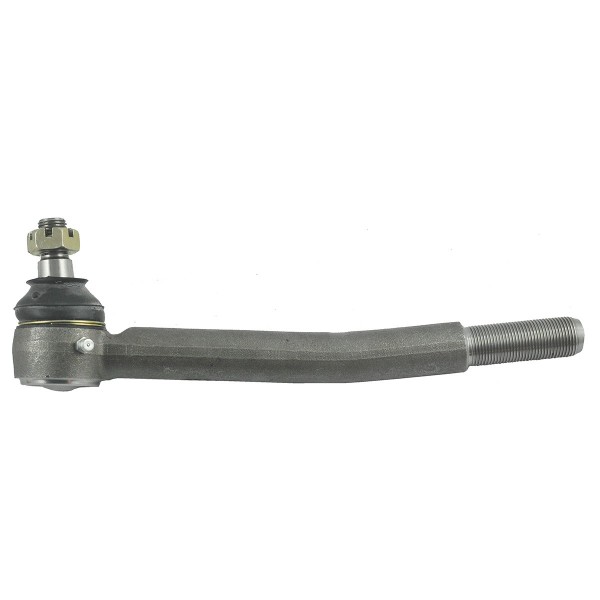

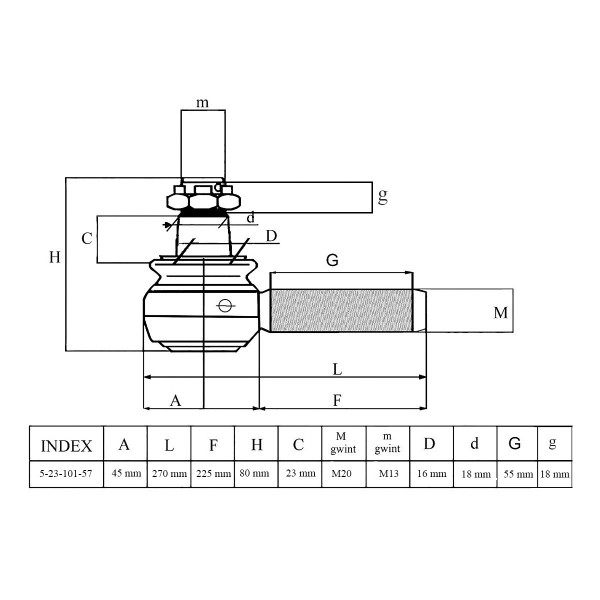

Dimensions de l'embout (5-23-101-57, TC422-13742) :
- longueur totale : 270 mm,
- diamètre de la tête : 45 mm,
- Longueur du filetage : 18 / 45 mm,
- hauteur de la tête (voir dessin) : 80 mm,
- Hauteur du cône : 23 / 45 mm,
- diamètre du cône (voir dessin) : 16 / 18 mm,
- Filetage : M13 x 1,5 / M20 x 1,50,
- Numéros de pièces d'origine : TC422-13742,
- Numéros de comparaison : 6-23-133-12,
- Numéros de pièces : 5-23-101-57.

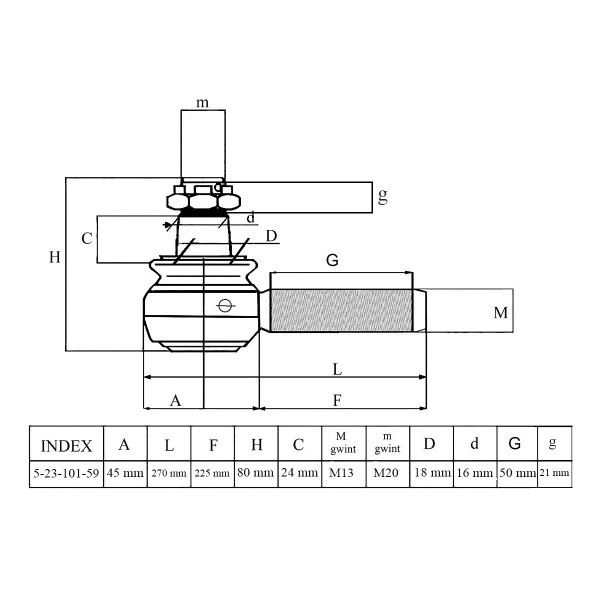

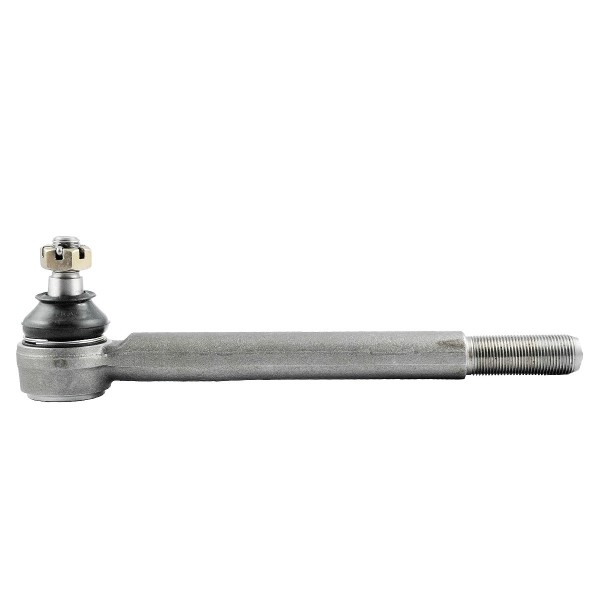

Dimensions de l'embout (5-23-101-59, TC422-13750) :
- longueur totale : 270 mm,
- diamètre de la tête : 45 mm,
- Longueur du filetage : 21 / 50 mm,
- hauteur de la tête (voir dessin) : 80 mm,
- Hauteur du cône : 45 / 24 mm,
- diamètre du cône (voir dessin) : 18 / 16 mm,
- Filetage : M13 x 1,50 / M20 x 1,50,
- Numéros de pièces d'origine : TC422-13750,
- chiffres de comparaison : (6-23-133-10,
- Numéros de pièces : 5-23-101-59.

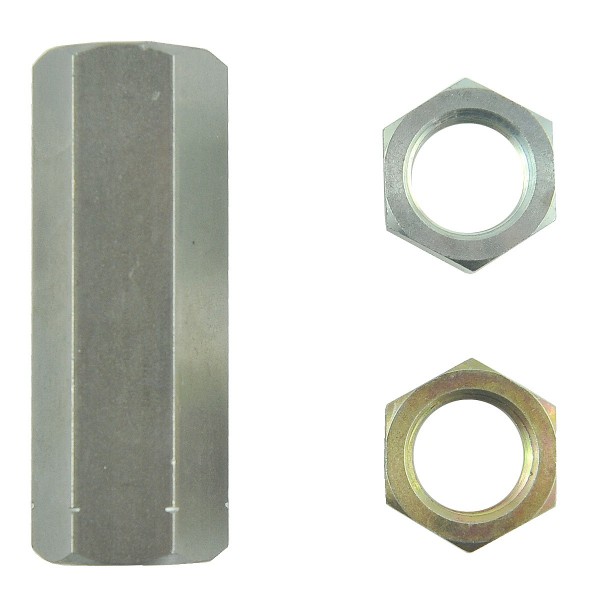

Dimensions du connecteur (5-15-249-06) :
- longueur : 80 mm.
- Hauteur de l'écrou : 12 mm,
- filetage : M20 x 1,50,
- Taille des touches : 27.
- Numéros de pièces d'origine : 32570-44720,
- Numéros de pièces : 5-15-249-06.
Modèles de tracteurs :
- Kubota L3008,
- Kubota L3608,
- Kubota L4018.
Les premiers signes d'usure de la crémaillère de direction incluent du jeu dans le volant, des vibrations et un temps de réponse retardé aux légers mouvements de celui-ci. L'usure ou l'endommagement des rotules de direction est souvent dû à d'autres dysfonctionnements ou à une conduite et une utilisation inappropriées du tracteur.
Magazine : K18:T06
*Les photos sont présentées à titre indicatif seulement et peuvent différer légèrement du produit livré en raison des variations de production au fil des ans.
