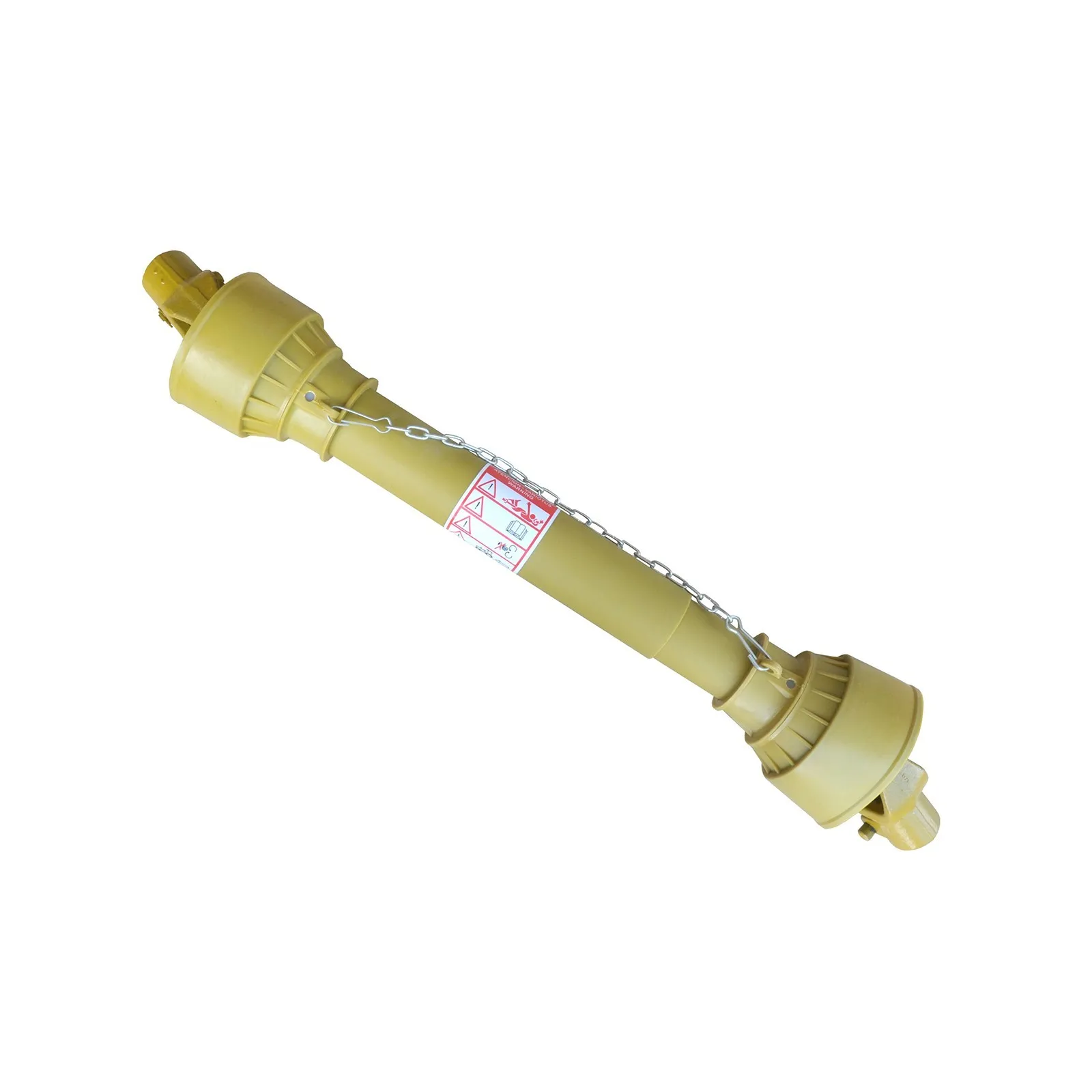

Wałek WOM 04B - 160 cm / do 47 KM

Co to jest WOM i jak działa wałek przekazu mocy?

Wałek przekazu mocy to wał przekazujący napęd. Ruch obrotowy z ciągnika do podłączonej maszyny i przeznaczony jest do pracy pod kątem względem ciągnika. Wałek przekazu mocy składa się z 2 krzyżaków, 2 par widełek oraz teleskopowej trójkątnej rury. Wałek WOM to zwyczajowa nazwa dla trzech typów wałka:

• wał odbioru mocy w ciągniku (WOM),
• wałek przekazu mocy np. rurowy czy teleskopowy,
• wałek przyjęcia mocy w maszynie (WPM).

Jak wybrać odpowiedni wałek WOM?

Krzyżakowy wał przegubowo teleskopowy występuje w kilku rodzajach i dzieli się je ze względu na długość i wartość przenoszonego momentu obrotowego. Minimalna wartość momentu obrotowego to parametr, który jest głównym parametrem, którym musimy się kierować przy wyborze wałka. Nominalna wartość Nm to wartość przenoszenia momentu obrotowego, która zmniejsza się wraz z wysuwaniem wału powyżej wartości określonej przez producenta. Kolejnym krokiem przy zakupie wałka to wybór odpowiedniej długości. Aby dobrać odpowiedni wałek, należy zmierzyć odległość od WOM ciągnika do wałka WPM maszyny i następnie zmierzyć wałek WOM mierząc od środka do środka przegubów.

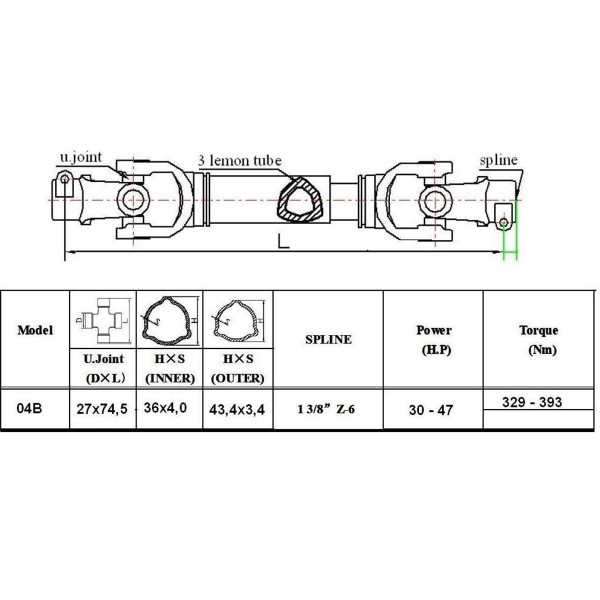

Dane techniczne:

• długość całkowita: 1600 mm,
• moc przekazywana do 47 KM,
• typ wałka: wałek rurowy,
• moment siły: do 393 Nm,
• wieloklin standard, 6/6 - 1 3/8,
• profil rury trójkątny: 36x4.0 mm / 43,5 x 3,4 mm,

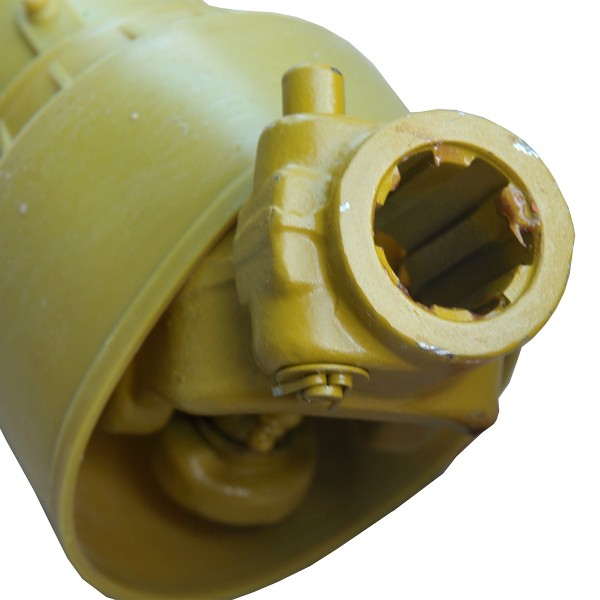

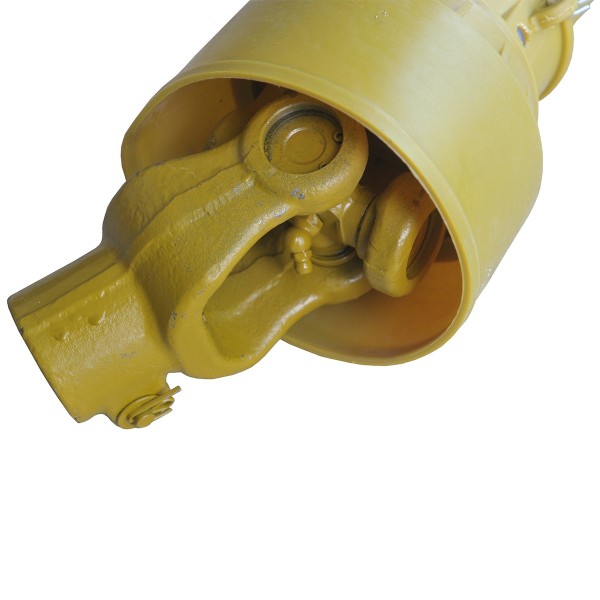

• przegub krzyżakowy ze smarowniczkami (krzyżak typ 04): 27 x 74.5 mm,

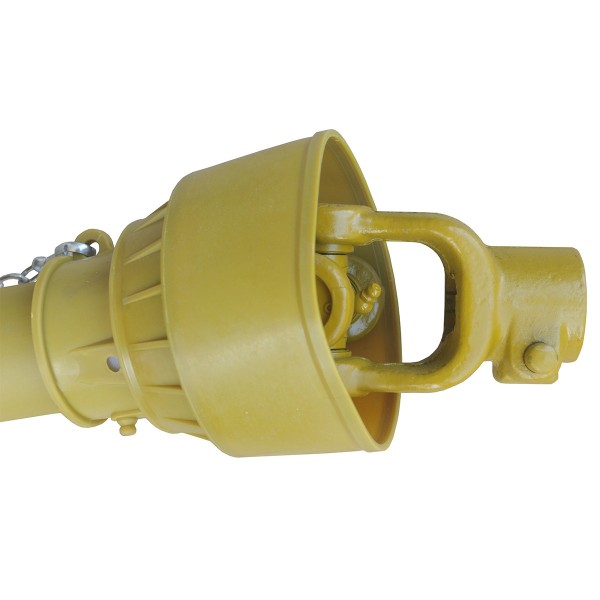

• osłona plastikowa.

Wałki WOM - typ 04B - rurowy o długości 160 cm (mierzone od końca do końca w stanie złożonym).

Magazyn:
K15
