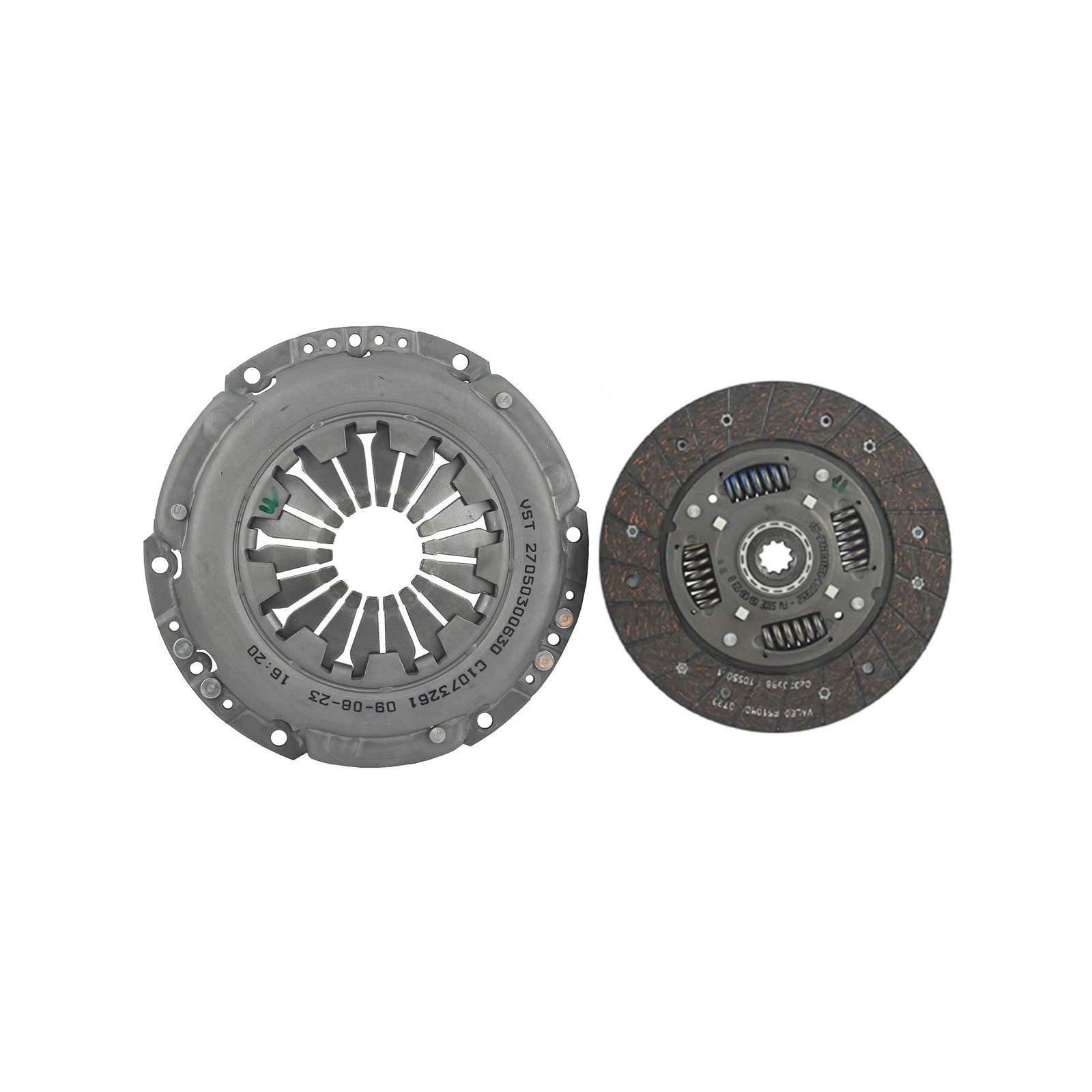

Sprzęgło, docisk tarczy + tarcza sprzęgła do ciągników marki VST serii VST Fieldtrac 270D, VST Fieldtrac 927 i innych.
Docisk tarczy sprzęgła to element łączący skrzynie biegów z silnikiem i tym samym odpowiedzialne jest za przeniesienie momentu obrotowego z silnika, poprzez skrzynie biegów na układ jezdny ciągnika. Upraszczając cały ten skomplikowany proces, docisk sprzęgła jest odpowiedzialny za poruszanie się ciągnikiem, ruszanie z miejsca zatrzymywanie się oraz zmianę przełożeń prędkości jazdy. Docisk sprzęgła składa się z obudowy, sprężyn wyciskowych oraz tarczy a jego głównym zadaniem jest wywarcie odpowiedniej siły tarcia na tarczę sprzęgła, siły wystarczającej, żeby te dwa elementy (docisk i tarcza) nie obracały się z różną prędkością.

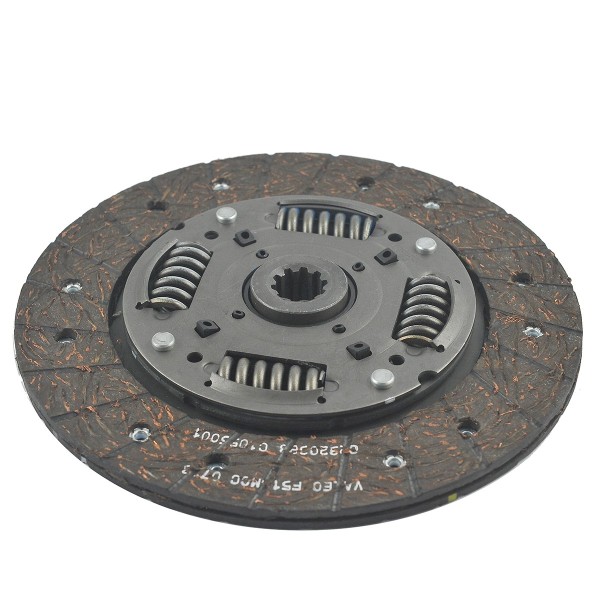

Tarcza sprzęgła to element odpowiedzialny za przeniesienie napędu z silnika (wał korbowy) na skrzynię biegów (wałek sprzęgłowy). Tarcza zbudowana jest z piasty z wieloklinem, która osadzona jest na wałku sprzęgłowym oraz tarczy ze sprężynami z odpowiedniej grubości okładzinami ciernymi. Tarcza dociskana drugim elementem sprzęgła, dociskiem, wykorzystując siłę tarcia (brak tarcia w momencie przeniesienia napędu) tych dwóch elementów, wprawia ciągnik w ruch. Sprężyny w tarczach sprzęgła są odpowiedzialne za redukcje drgań wytwarzanych podczas dużych prędkości obrotowych panujących podczas pracy silnika.

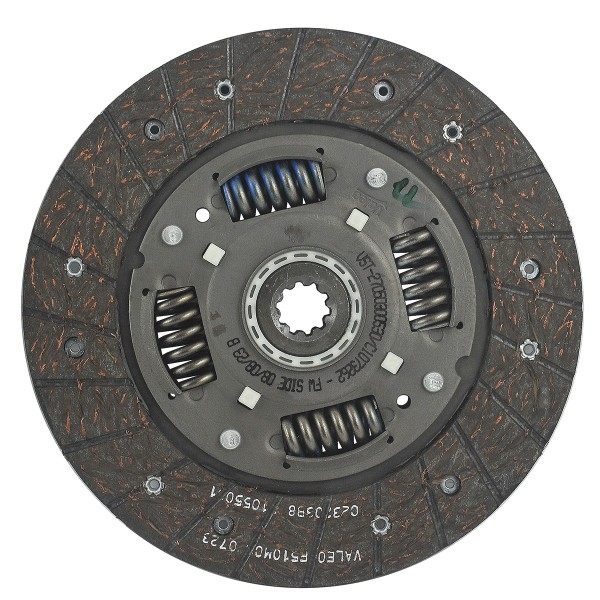

Wymiary tarczy:
- Średnica zewnętrzna: 200 mm,
- Średnica wewnętrzna: 20 mm (mierzone pomiędzy zębami), 16.75 (mierzone razem z frezem),
- Wysokość piasty: 23 mm,
- Grubość: 9 mm,
- Ilość zębów: 10T,
- Numery części: 27050300530, BFA10A00020A0.

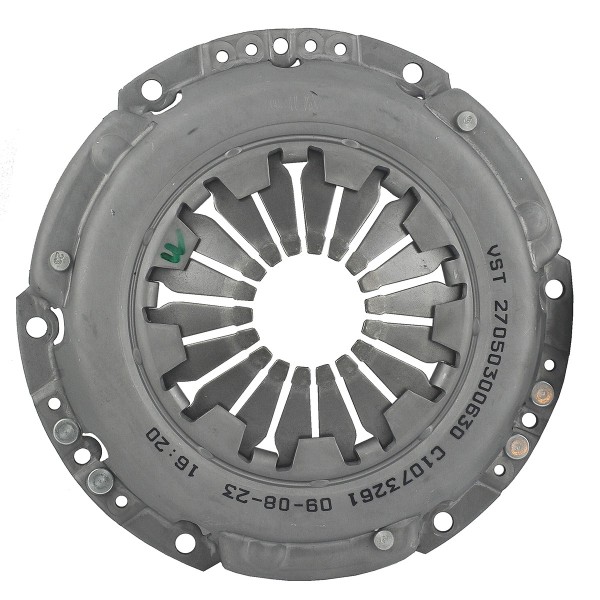

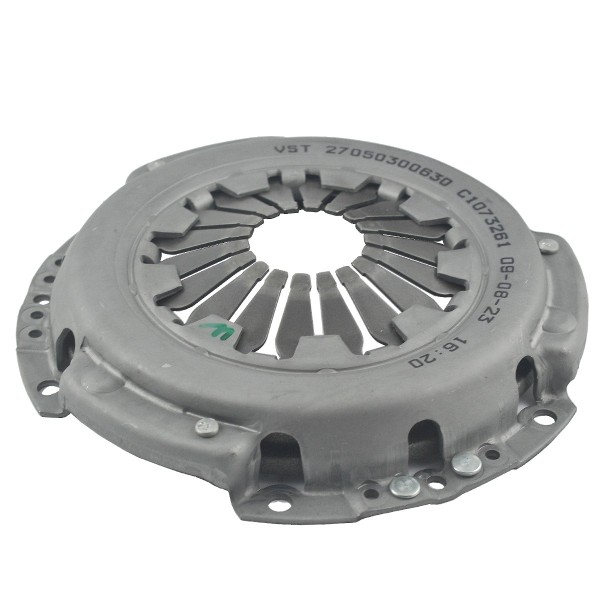

Wymiary docisk:
- Średnica całkowita (obudowy): 238 mm,
- Średnica wewnętrzna tarczy dociskowej: 130 mm,
- Średnica zewnętrzna tarczy dociskowej: 200 mm,
- Wysokość: 40 mm,
- Rozstaw otworów na śruby mocujące: 110 / 220 mm (mierzone od siebie),
- Numery części oryginalnej: 27050300630, BFA10A00020A0.
Modele ciągników:
- VST Fieldtrac 270D,
- VST Fieldtrac 927D.
Pierwsze oznaki zużycia tarczy (wytarcie) sprzęgła to tzw. ślizganie się sprzęgła, które utrudnia lub uniemożliwia poruszanie się pojazdu i polega na tym, że podczas zwiększaniu prędkości obrotowej silnika ciągnik nie przyspiesza. Tarcza sprzęgła może dawać oznaki zużycia, również wtedy kiedy jest zabrudzona olejem. Zaleca się wymianę tarczy razem z dociskiem sprzęgła i łożyskiem oporowym, ponieważ wszystkie te elementy są porównywalnej trwałości i zużywają się w jednakowym tempie. Inną oznaka zużycia się tarczy sprzęgła jest brak możliwości wrzucenia biegu.
Pierwsze oznaki zużytego sprzęgła to nienaturalny dźwięk podczas wciskania lub wyciskania pedału sprzęgła, nieprzyjemny zapach lub zgrzytanie skrzyni biegów. Przy wymianie sprzęgła zaleca się wymianę wszystkich elementów (tarcza, docisk, łożysko) ponieważ te elementy często zużywają się w jednakowym czasie.
Magazyn: K18:H42:S04
*Zdjęcia mają charakter poglądowy i mogą różnić się w detalach od dostarczonego produktu z powodu różnic w produkcji na przestrzeni lat.
