Kupplung / Scheibe + Druckplatte / VST Fieldtrac 270D / 927D / BFA10A00020A0

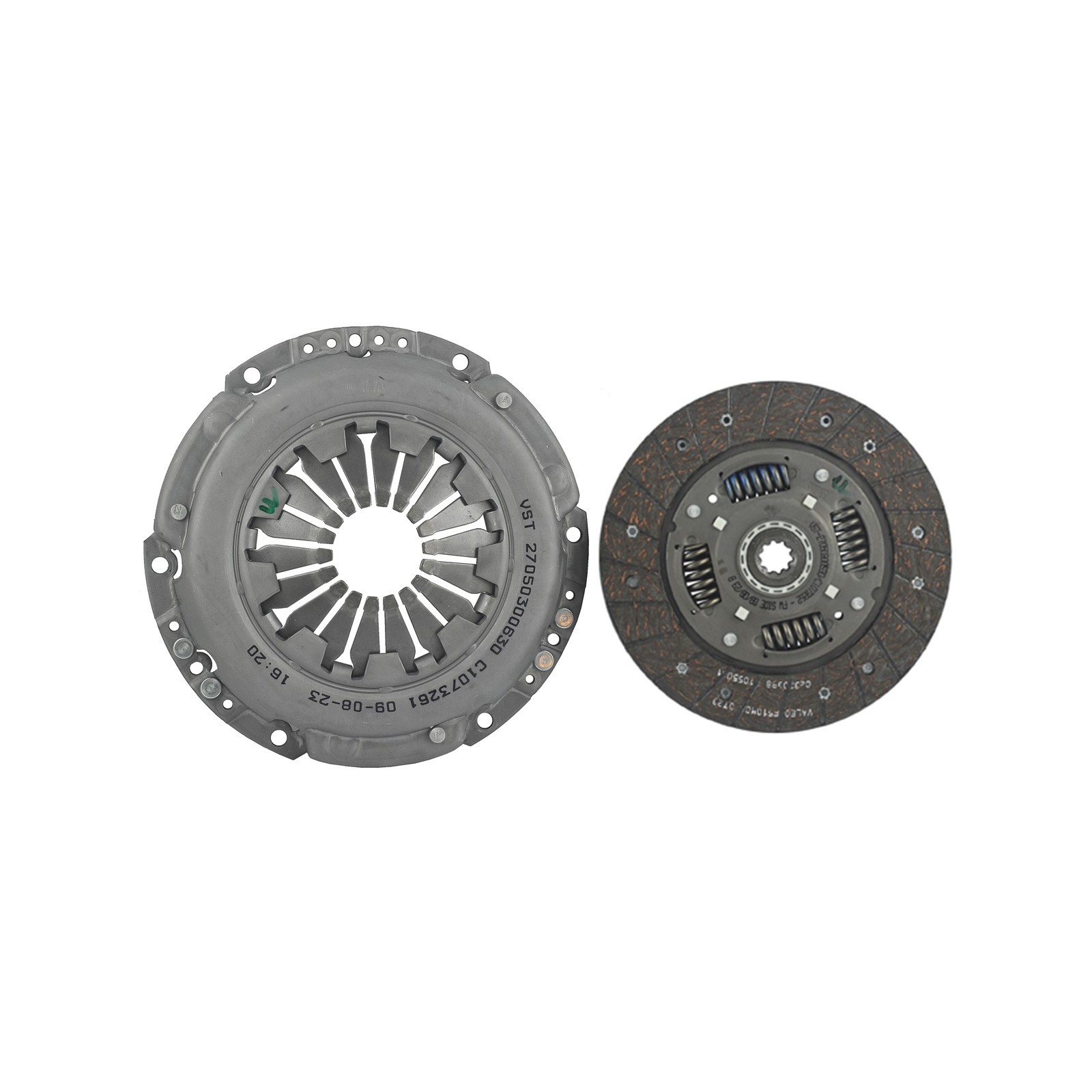

Kupplung, Druckplatte + Kupplungsscheibe für VST Traktoren der Baureihen VST Fieldtrac 270D, VST Fieldtrac 927 und andere.

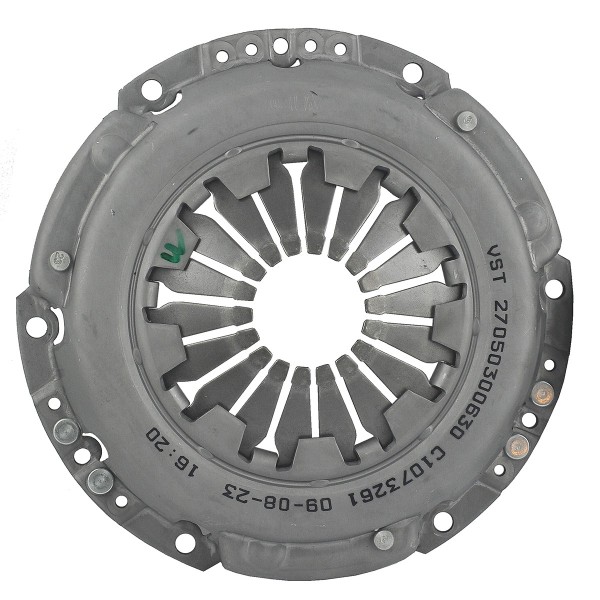

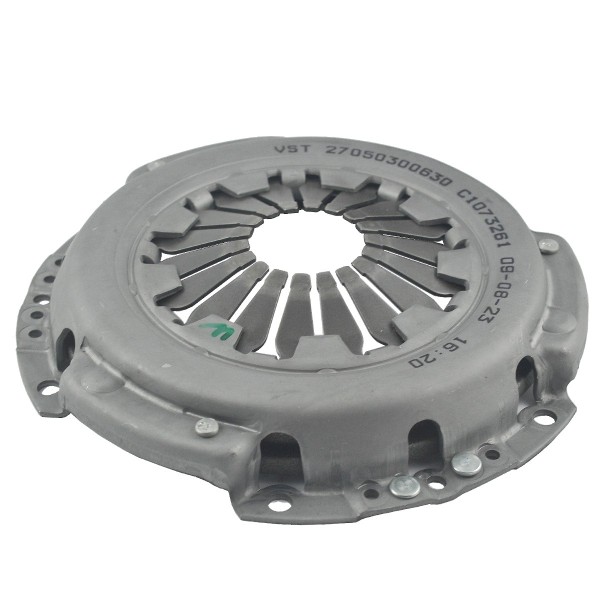

Die Kupplungsdruckplatte verbindet Getriebe und Motor und ist somit für die Drehmomentübertragung vom Motor über das Getriebe auf den Antriebsstrang des Traktors verantwortlich. Um diesen komplexen Vorgang zu vereinfachen, ist die Kupplungsdruckplatte für die Bewegung des Traktors, das Anfahren und Anhalten sowie die Änderung der Übersetzungsverhältnisse zuständig. Die Kupplungsdruckplatte besteht aus einem Gehäuse, Druckfedern und einer Kupplungsscheibe. Ihre Hauptfunktion besteht darin, ausreichend Reibungskraft auf die Kupplungsscheibe auszuüben, um zu verhindern, dass sich die beiden Komponenten (Druckplatte und Scheibe) mit unterschiedlichen Drehzahlen drehen.

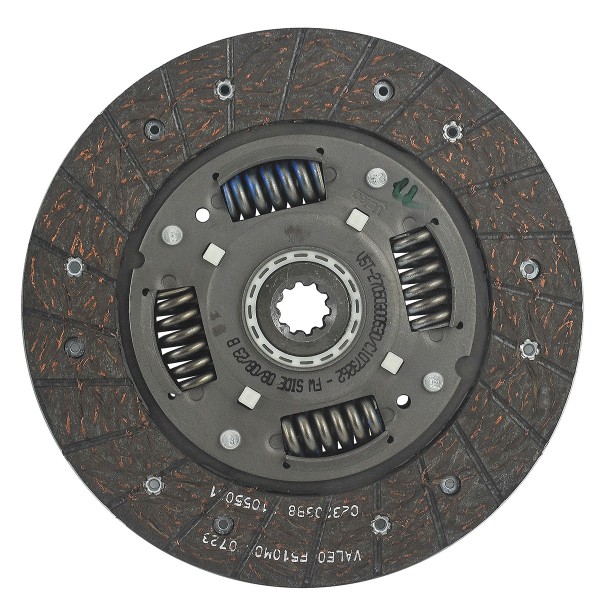

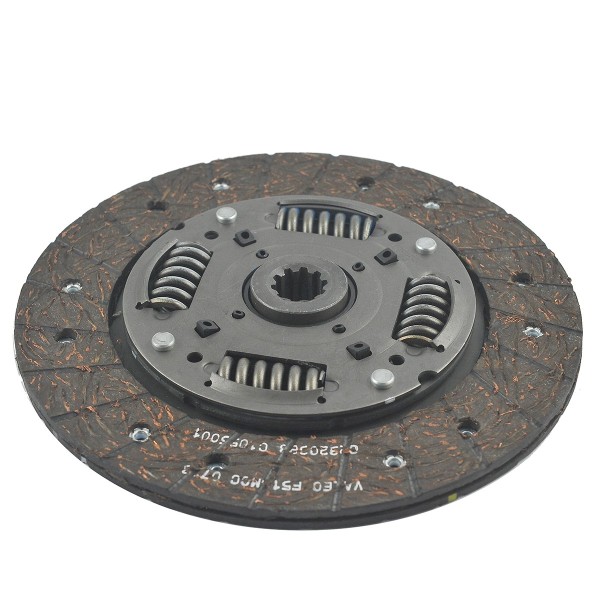

Die Kupplungsscheibe ist das Bauteil, das für die Kraftübertragung vom Motor (Kurbelwelle) zum Getriebe (Kupplungswelle) verantwortlich ist. Die Scheibe besteht aus einer auf der Kupplungswelle montierten Keilnabe und einer Scheibe mit Federn und entsprechend dicken Reibbelägen. Die Scheibe wird vom zweiten Kupplungselement, der Druckplatte, angepresst und nutzt die Reibungskraft (die fehlende Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben sorgen für die Reduzierung der bei hohen Motordrehzahlen entstehenden Vibrationen.

Schildabmessungen :

• Außendurchmesser: 200 mm,
• Innendurchmesser: 20 mm (zwischen den Zähnen gemessen), 16,75 (mit Fräser gemessen),
• Nabenhöhe: 23 mm,
• Dicke: 9 mm,
• Anzahl der Zähne: 10T,
• Teilenummern: 27050300530, BFA10A00020A0.

Abmessungen der Klemme :

• Gesamtdurchmesser (Gehäuse): 238 mm,
• Innendurchmesser der Druckplatte: 130 mm,
• Außendurchmesser der Druckplatte: 200 mm,
• Höhe: 40 mm,
• Abstand der Befestigungsschraubenlöcher: 110 / 220 mm (voneinander gemessen),
• Originalteilenummern: 27050300630, BFA10A00020A0.

Traktormodelle :

• VST Fieldtrac 270D,
• VST Fieldtrac 927D.

Die ersten Anzeichen für Verschleiß (Verschleiß) der Kupplungsscheibe sind ein Durchrutschen der Kupplung, wodurch das Fahrzeug nur schwer oder gar nicht mehr bewegt werden kann. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch die Kupplungsscheibe kann Verschleißerscheinungen aufweisen, wenn sie mit Öl verunreinigt ist. Es wird empfohlen, die Scheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager auszutauschen, da alle diese Komponenten eine vergleichbare Haltbarkeit und Abnutzung aufweisen. Ein weiteres Anzeichen für Verschleiß der Kupplungsscheibe ist das Nichteinlegen eines Gangs.

Erste Anzeichen für eine verschlissene Kupplung sind ungewöhnliche Geräusche beim Betätigen oder Loslassen des Kupplungspedals, ein unangenehmer Geruch oder ein schleifendes Geräusch aus dem Getriebe. Beim Austausch einer Kupplung empfiehlt es sich, alle Komponenten (Scheibe, Druckplatte, Lager) auszutauschen, da diese oft gleichzeitig verschleißen.

Magazin: K18:H42:S04

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
