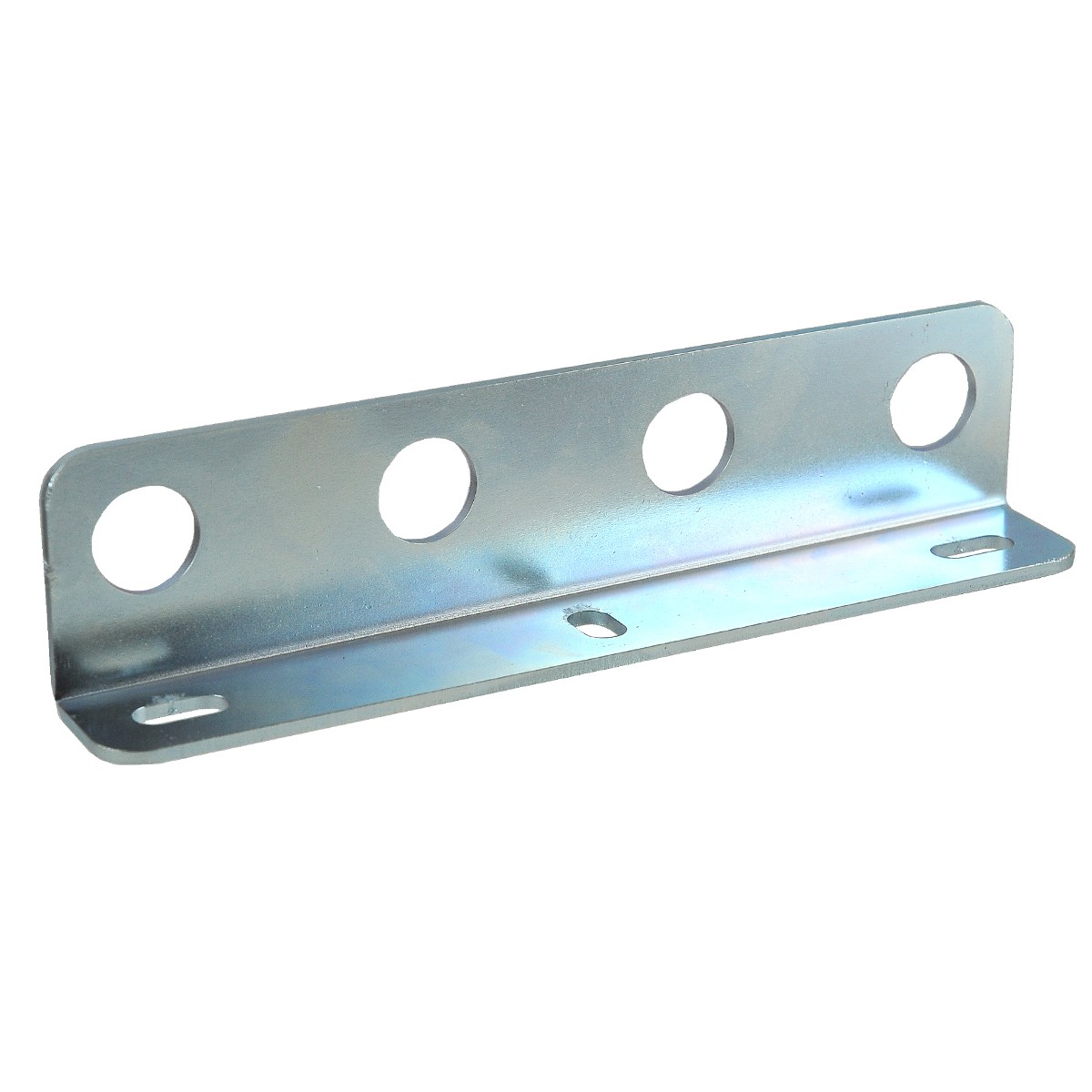

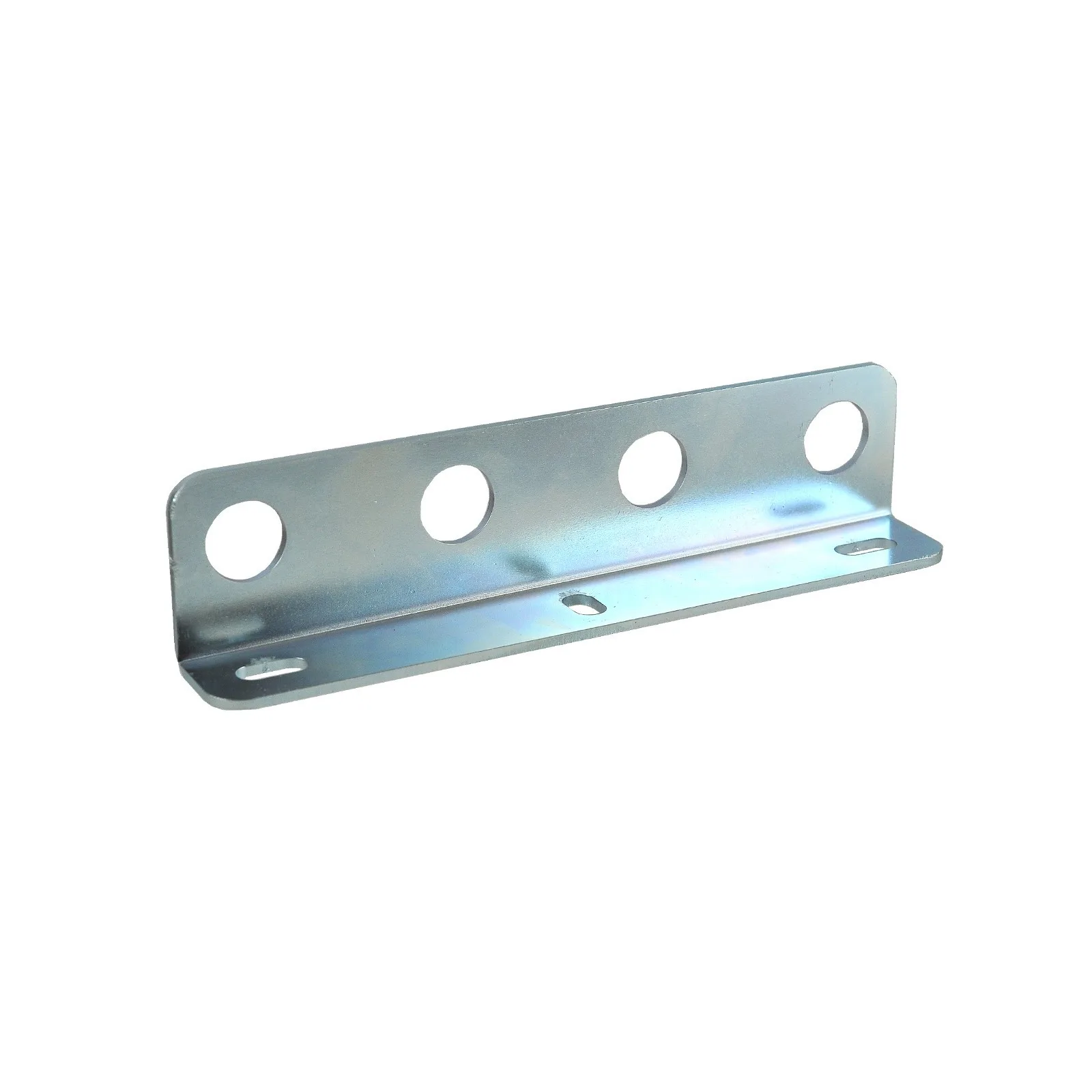

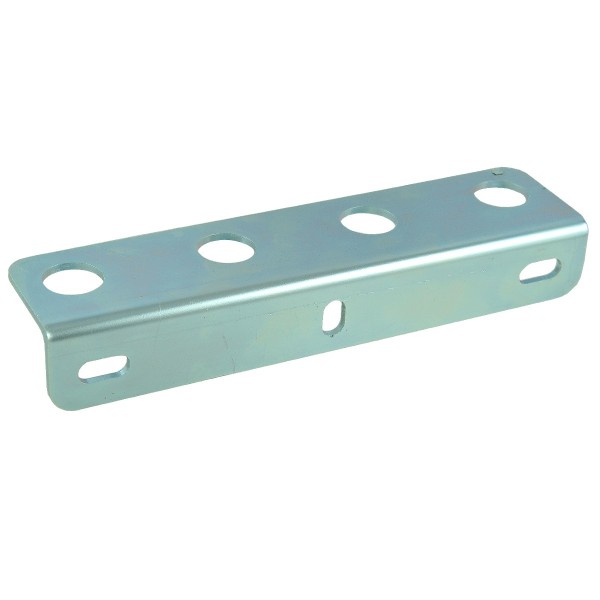

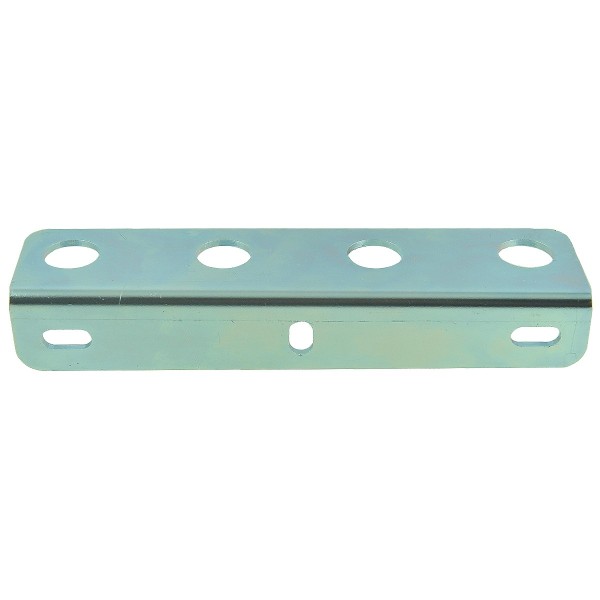

Tablica mocowanie gniazd hydraulicznych / M22 / 220 x 50 mm / 4 gniazda / TMGH_N_M22-220x50

Tablica gniazd hydraulicznych na dwa hydro-złącza o szerokości całkowitej 220 mm i wysokości 50 mm.  Blacha o grubości 3 mm z otworami na 4 gniazda o średnicy 22 mm i otworami na śruby mocujące o wymiarach 9 x 180 mm. Mocowanie pozwala na montaż dwóch rodzajów złącz hydraulicznych o średnicy M22.

Mocowanie szybkozłączy hydraulicznych to element potocznie nazywany tablicą i służy do montażu gniazd hydraulicznych w ciągnikach, maszynach budowalnych i wielu innych urządzeniach. W rolnictwie bardzo często wykorzystywane są, przy mocowaniu euro złączy hydraulicznych, w ładowaczach czołowych na samym TUR-że, przy rozdzielaczu hydraulicznym, lub montowane są za siedzeniem kierowcy do obsługi maszyn lub urządzeń zasilanych hydraulicznie. Tego typu rozwiązanie stosowane może być we wszystkich maszynach i urządzeniach szeroko pojętego przemysłu, zarówno budowlanego, w rolnictwie, jak i przemyśle leśnym wykorzystującym połączenia hydrauliczne. Tablica może być przykręcana śrubami lub spawana na stałe bezpośrednio do podłoża.

Wymiary:

• szerokość: 220 mm,
• wysokość: 34 / 50 mm,
• średnica otworów na złącza hydrauliczne: 22 mm,
• rozstaw otworów na euro złącza: 60 mm,
• średnica otworów na śruby mocujące: 9.30 x 14/19 mm,
• rozstaw otworów na śruby mocujące:  180 mm,
• grubość blachy: 3 mm.

Magazyn: K18:B35:S03

*Zdjęcia mają charakter poglądowy i mogą różnić się w detalach od dostarczonego produktu z powodu różnic w produkcji na przestrzeni lat.
