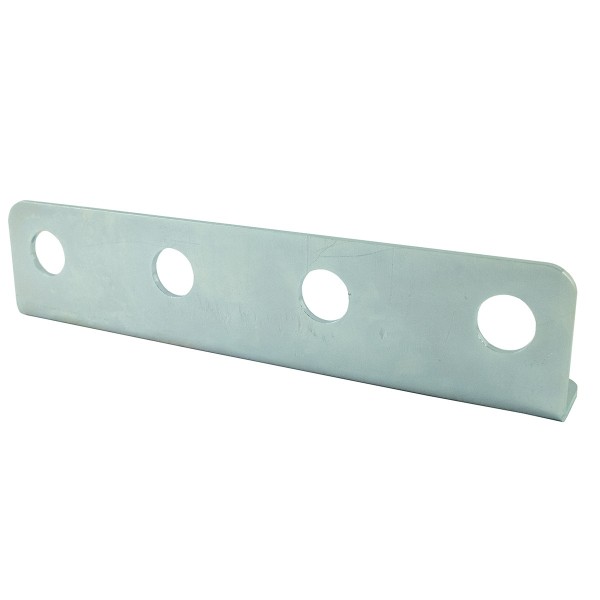

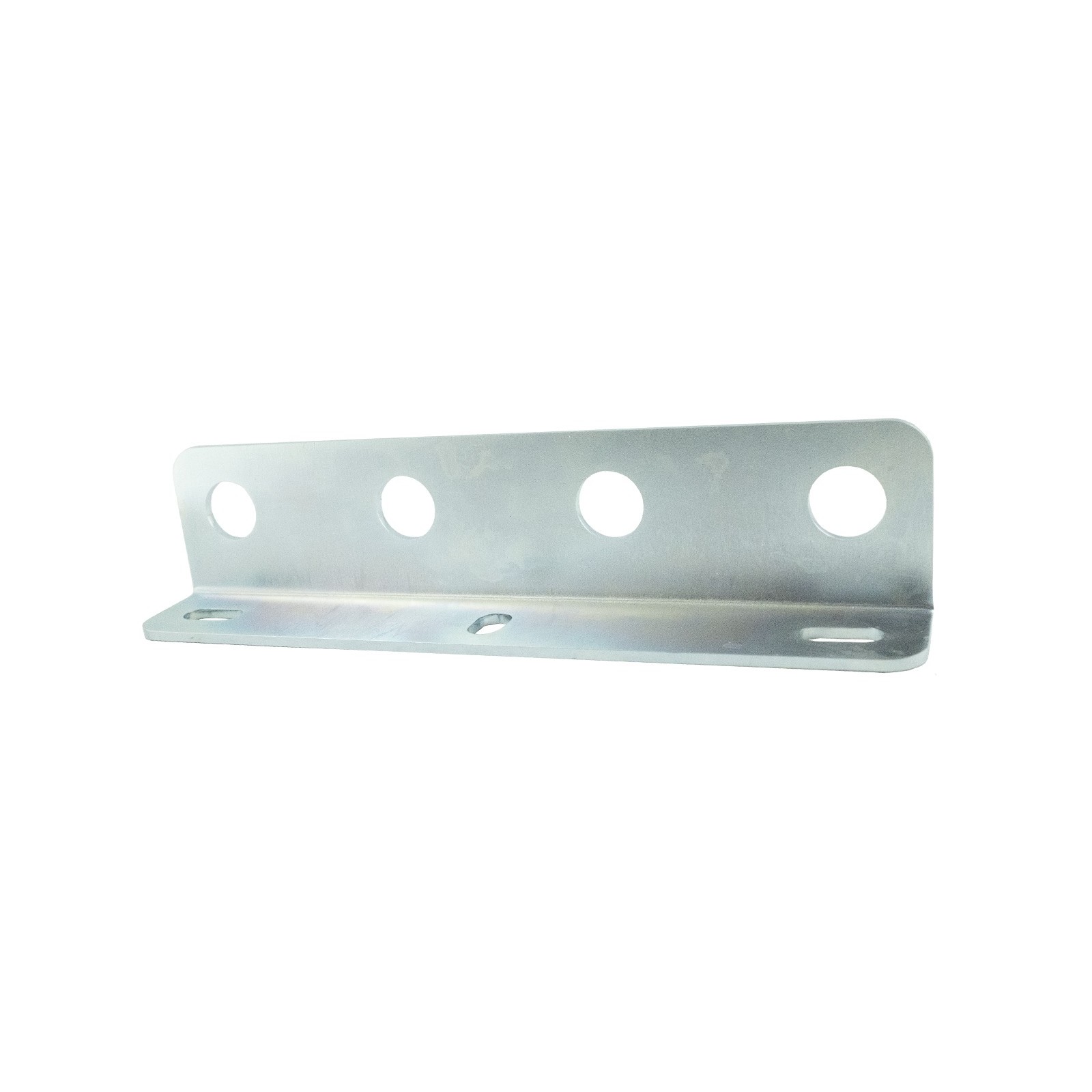

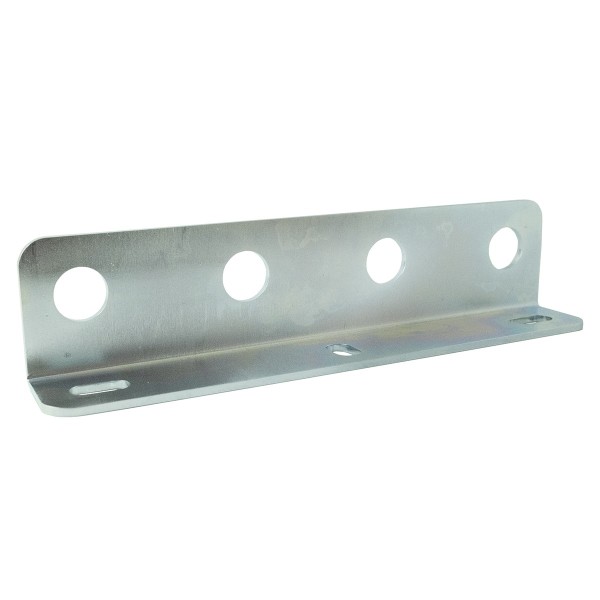

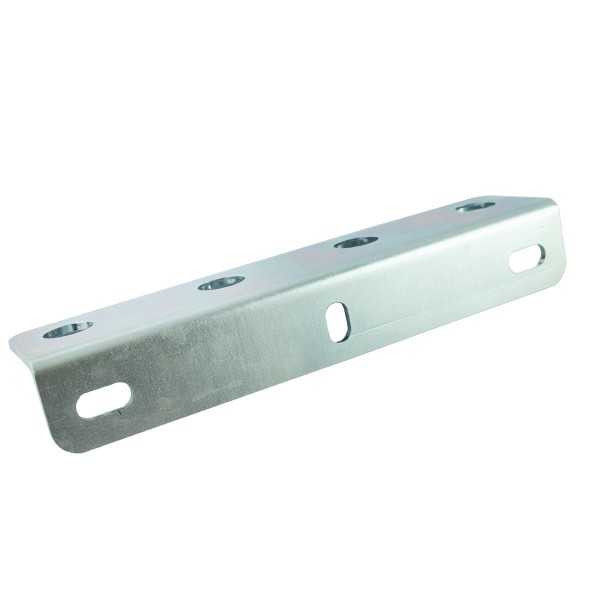

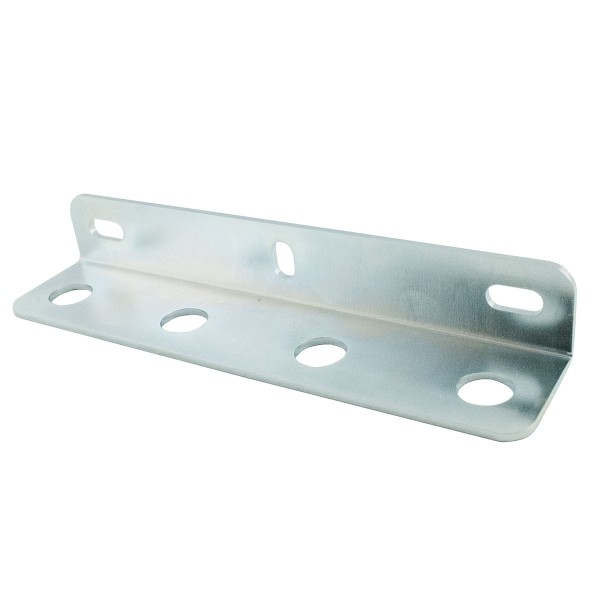

Tablica mocowanie gniazd hydraulicznych / 220 x 50 mm

Tablica gniazd hydraulicznych na cztery hydro-złącza o szerokości całkowitej 220 mm i wysokości 50 mm.  Blacha o grubości 3,20 mm z otworami na 4 gniazda o średnicy 18 mm i otworami na śruby mocujące o wymiarach 9,30 x 15/19 mm. Mocowanie pozwala na montaż dwóch rodzajów złącz hydraulicznych o średnicy M18 i M16.

Mocowanie szybkozłączy hydraulicznych to element potocznie nazywany tablicą i służy do montażu gniazd hydraulicznych w ciągnikach, maszynach budowalnych i wielu innych urządzeniach. W rolnictwie bardzo często wykorzystywane są, przy mocowaniu euro złączy hydraulicznych, w ładowaczach czołowych na samym TUR-że, przy rozdzielaczu hydraulicznym, lub montowane są za siedzeniem kierowcy do obsługi maszyn lub urządzeń zasilanych hydraulicznie. Tego typu rozwiązanie stosowane może być we wszystkich maszynach i urządzeniach szeroko pojętego przemysłu, zarówno budowlanego, w rolnictwie, jak i przemyśle leśnym wykorzystującym połączenia hydrauliczne. Tablica może być przykręcana śrubami lub spawana na stałe bezpośrednio do podłoża.

Wymiary:

• Szerokość: 220 mm,
• Wysokość: 50 mm,
• Średnica otworów na złącza hydrauliczne: 18 mm,
• Rozstaw otworów na euro złącza: 60 / 60 / 60 mm,
• Średnica otworów na śruby mocujące: 9,30 x 15/19 mm,
• Rozstaw otworów na śruby mocujące: 88 / 88 mm,
• Grubość blachy: 3 mm.

Magazyn: K18:B35:S02

*Zdjęcia mają charakter poglądowy i mogą różnić się w detalach od dostarczonego produktu z powodu różnic w produkcji na przestrzeni lat.
