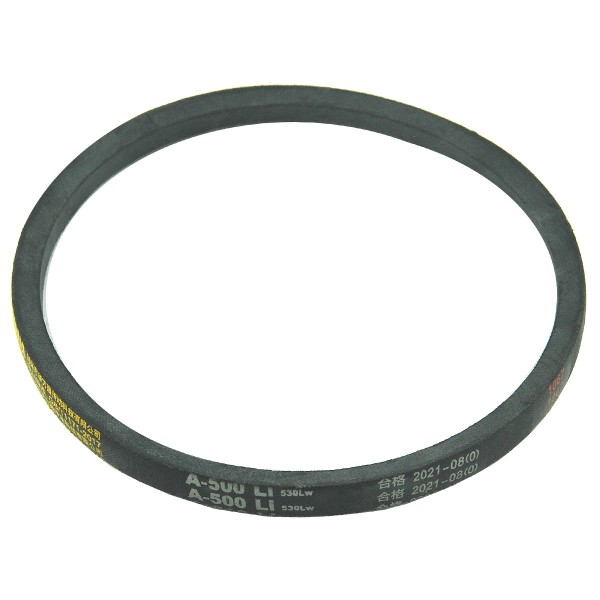

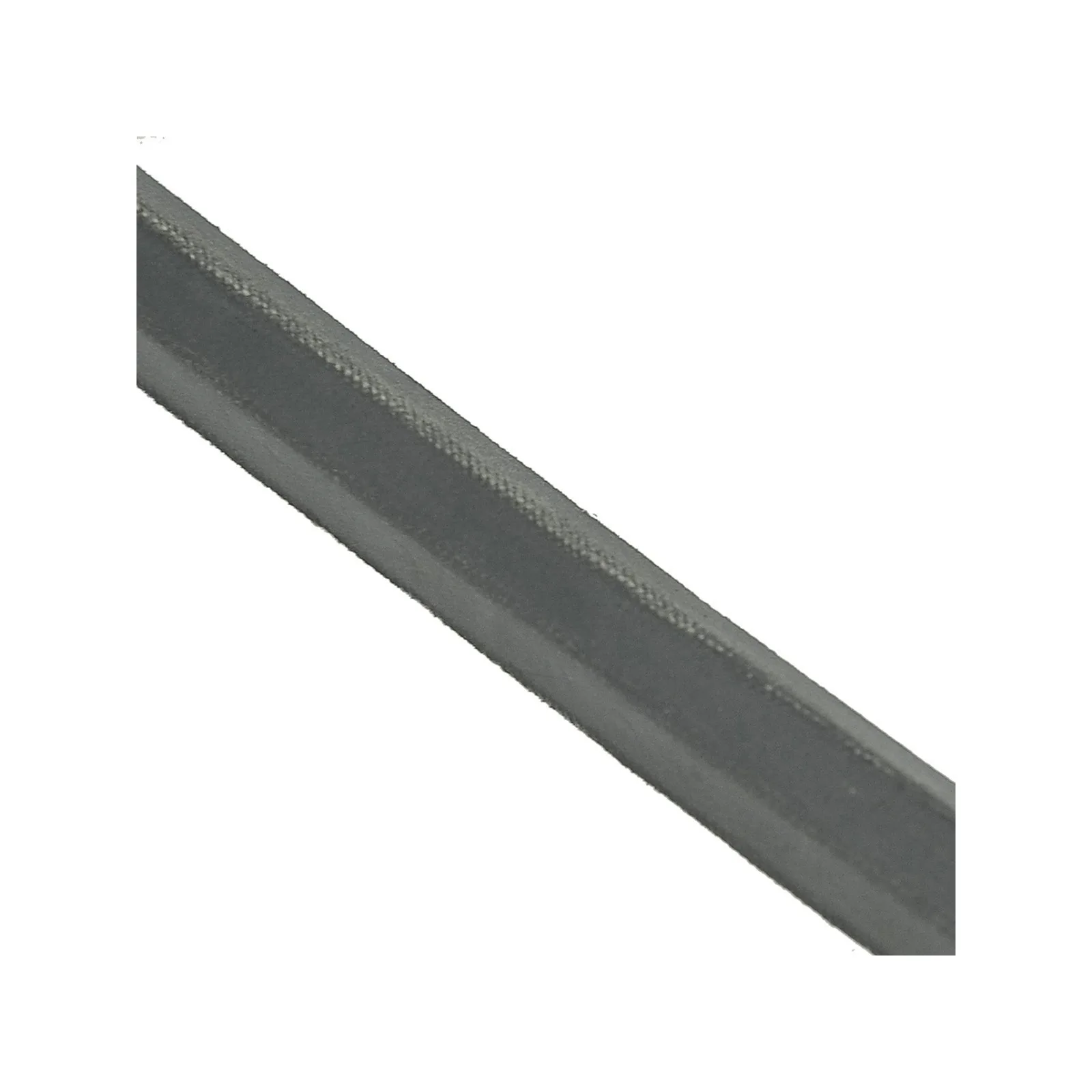

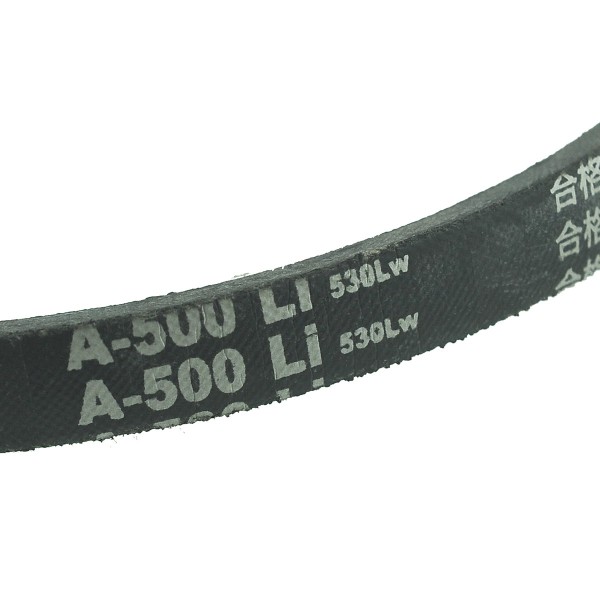

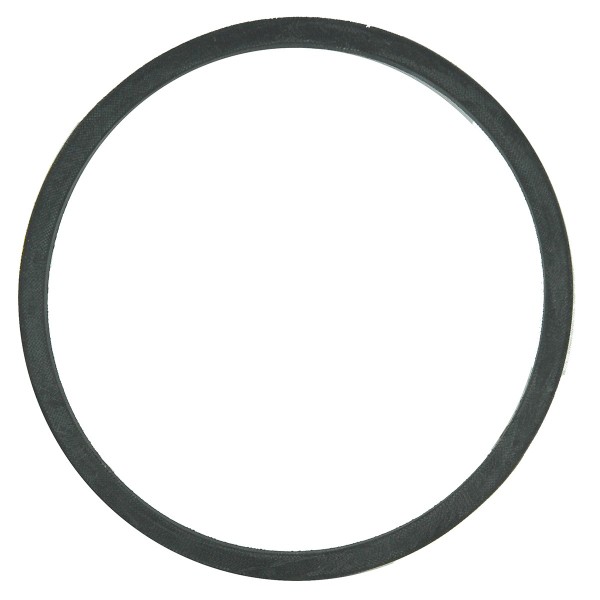

Pasek klinowy A500Li / A530Ld / A570Lw

Pasek napędowy A500Li o długości podziałowej (Ld) A470 mm, szerokości 13 mm i wysokości 9 mm do maszyn rolniczych i innych.

Standardowy pasek klinowy oznaczony jest dwiema wartościami długości Ld i Li. Długość Li to długość wewnętrzna, a długość Ld to tzw. długość podziałowa, według normy ISO w dużym uproszeniu można nazwać ją długością zewnętrzną, ale jest to długość mierzona w najmocniejszym konstrukcyjnym miejscu paska. Oznaczenia paska klinowego to najczęściej duża litera alfabetu oznaczająca przekrój paska (mm) Z, A, B, C, D oraz długości. Najprostszy podział pasków, jakie występują w sprzedaży to paski wąskoprofilowe, klasyczne, wąskoprofilowe uzębione i klasyczne uzębione.

Długość paska klinowe Li, Ld czy La?

• Li - długość wewnętrzna,
• Ld /Lp - długość podziałowa (mierzone na wysokości 3/4 przekroju klina wymiar ISO),
• La - długość zewnętrzna.

Wymiary:

• długość podziałowa (Ld): 530 mm,
• długość zewnętrzna (La): 570 mm,
• długość wewnętrzna (Li): 500 mm,
• szerokość: 13 mm,
• wysokości: 9 mm,
• numery części: A500Li.

Pasek klinowy to element, który służy do przekazania napędu z silnika lub przekładni na osprzęt lub urządzenie. Najczęściej paski klinowe są wykorzystywane do napędzania alternatora, pompy płynu chłodzącego lub sprężarki a w rolnictwie stosuje się paski w urządzeniach i osprzęcie rolniczym, na który działają duże prędkości obrotowe. Pasy klinowe to najczęściej zużywające się części maszyn rolniczych ze względu na, materiał z jakiego są zrobione jak i uszkodzenia wynikające z przeciążeń podczas pracy maszyny. Zużyty pasek klinowy należy wymienić jak najszybciej na nowy, aby zapobiec wypadkowi lub uszkodzeniu maszyny. Źle założony pasek klinowy lub źle ustawiony napinacz, zbyta małe lub zbyt duże naprężenie paska klinowego może spowodować szybsze zużywanie się. Pierwsze oznaki zużycia paska klinowego (np. rozciągnięcie paska) to spadek mocy maszyny lub nienaturalny dźwięk podczas pracy urządzenia.
