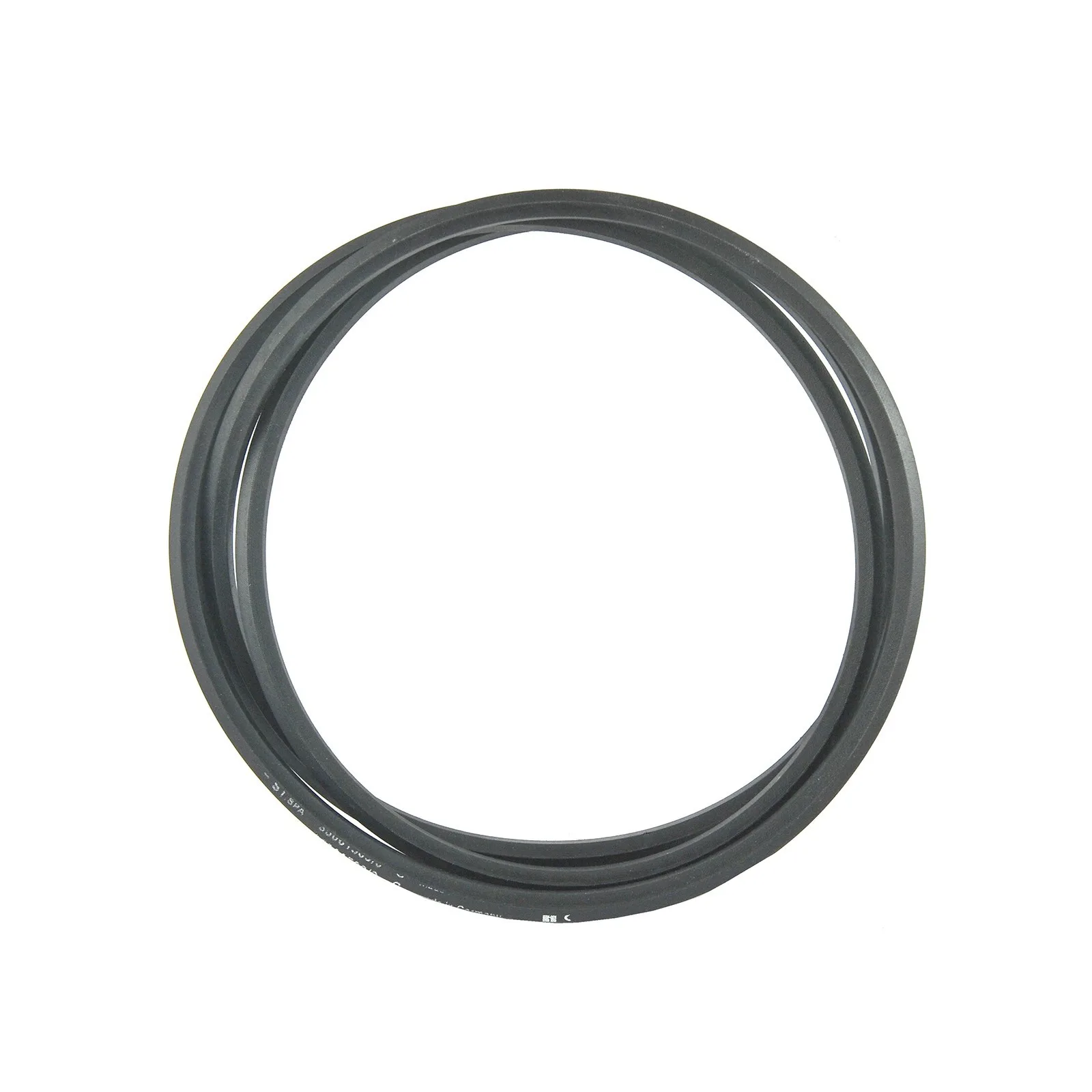

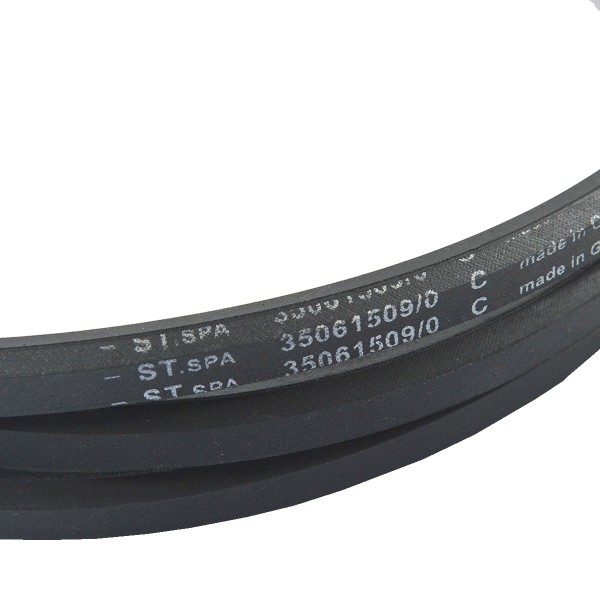

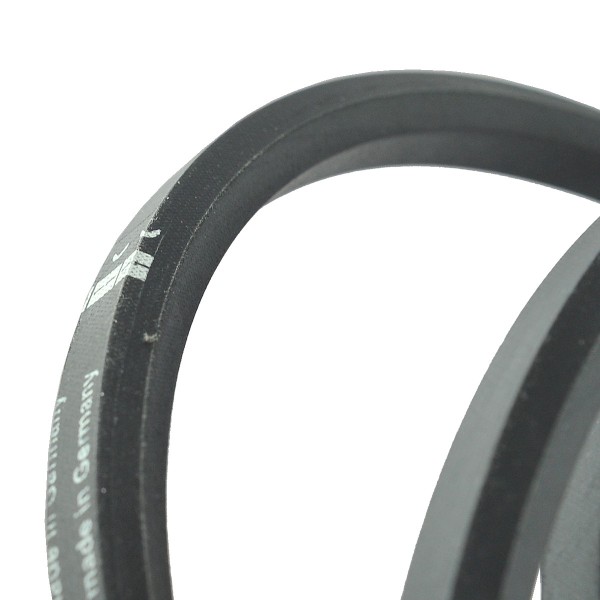

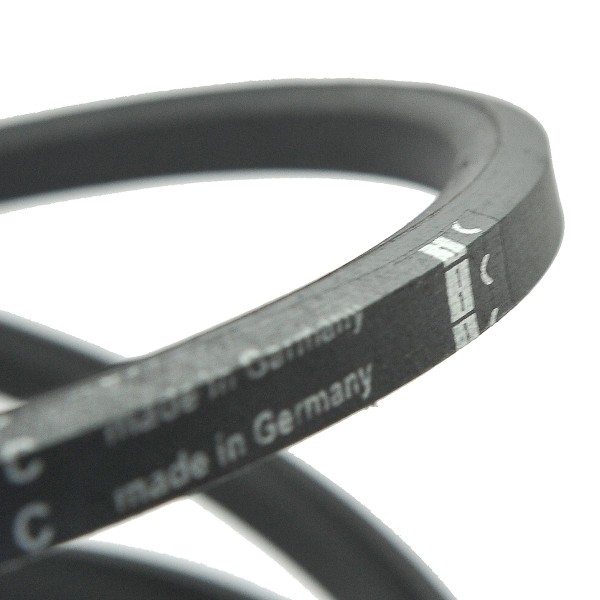

Pasek klinowy AA96 / 13 x 2490 mm / Stiga Estate 3098H/3398H/4098H/4398H/ 135061509/0

Pasek klinowy sześciokątny napędowy kosiska o długości wewnętrznej 2438 mm, zewnętrznej 2530 mm, szerokości 13 mm i wysokości 11 mm do traktorków kosiarek Stiga Estate 3098H, Stiga Estate 3398H, Stiga Estate 4098H, Stiga Estate 4398H z kościskiem o szerokości 980 mm i innych..

Jak zmierzyć pasek klinowy?

Standardowy pasek klinowy oznaczony jest dwiema wartościami długości Ld i Li. Długość Li to długość wewnętrzna, a długość Ld to tzw. długość podziałowa, według normy ISO w dużym uproszeniu można nazwać ją długością zewnętrzną, ale jest to długość mierzona w najmocniejszym konstrukcyjnym miejscu paska. Oznaczenia paska klinowego to najczęściej duża litera alfabetu oznaczająca przekrój paska (mm) Z, A, B, C, D oraz długości. Najprostszy podział pasków, jakie występują w sprzedaży to paski wąskoprofilowe, klasyczne, wąskoprofilowe uzębione i klasyczne uzębione.

Długość paska klinowego Li, Ld czy La?

• Li - długość wewnętrzna,
• Ld /Lp - długość podziałowa (mierzone na wysokości 3/4 przekroju klina wymiar ISO),
• La - długość zewnętrzna.

Wymiary:

• długość wewnętrzna (Li): 2438 mm,
• długość podziałowa (Lp): 2490 mm,
• długość zewnętrzna (La): 2530 mm
• szerokość: 13 mm,
• wysokości: 11 mm,
• numer części: 135061509/0.

Modele kosiarek:

Stiga:

• Stiga Estate 3098H,
• Stiga Estate 3398H,
• Stiga Estate 4098H,
• Stiga Estate 4398H.

Pasek klinowy to element, który służy do przekazania napędu z silnika lub przekładni na osprzęt lub urządzenie. Najczęściej paski klinowe są wykorzystywane do napędzania alternatora, pompy płynu chłodzącego lub sprężarki a w rolnictwie stosuje się paski w urządzeniach i osprzęcie rolniczym, na który działają duże prędkości obrotowe. Pasy klinowe to najczęściej zużywające się części maszyn rolniczych ze względu na, materiał z jakiego są zrobione jak i uszkodzenia wynikające z przeciążeń podczas pracy maszyny. Zużyty pasek klinowy należy wymienić jak najszybciej na nowy, aby zapobiec wypadkowi lub uszkodzeniu maszyny. Źle założony pasek klinowy lub źle ustawiony napinacz, zbyta małe lub zbyt duże naprężenie paska klinowego może spowodować szybsze zużywanie się. Pierwsze oznaki zużycia paska klinowego (np. rozciągnięcie paska) to spadek mocy maszyny lub nienaturalny dźwięk podczas pracy urządzenia.
