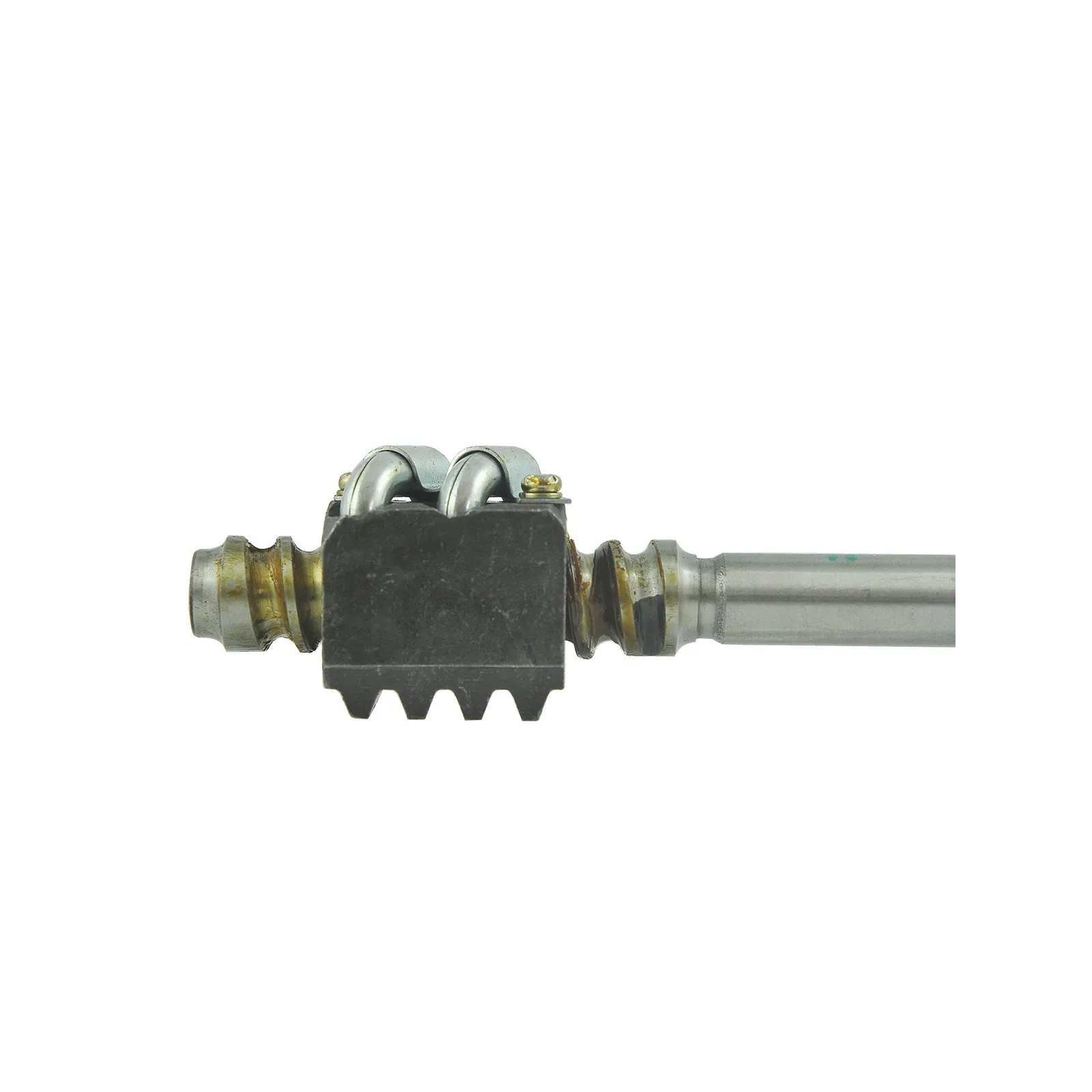

Wałek kolumny kierowniczej 16 x 480 mm / 18T / Kubota B4200/B5001/B6001/B6100/B6200/B7001/B7100/B8100 / H6680-41202
Wałek przekładni kierowniczej (67001-41100-C z wałkiem 194740-5514) ) o długości całkowitej 480 mm i średnicy 16 mm do ciągników marki Kubota serii Kubota B5001, Kubota B6001, Kubota B6100 (serial number 10231+), Kubota B6200, Kubota B7001 (serial number 10031+), Kubota B7100, Kubota B8100, Kubota B4200 i innych.
Ślimak z wałkiem kolumny kierowniczej to element układu kierowniczego, kolumny kierowniczej nazywany czasami maglownicą i odpowiedzialny jest za kierownice ciągnikiem. Wałek z jednej strony jest bezpośrednio przykręcony do kierownicy, a jego cześć ślimakowa z drugiej strony wprawia w ruch drążki kolumny połączone z drążkami kierowniczymi przedniej osi, podczas ruch obrotowego kierownicą. Przekładnia ślimakowa to element kolumny kierowniczej odpowiedzialny za kierowanie ciągnikiem, której elementem jest wałek ze ślimakiem.
Wymiary:
- długość: 480 mm,
- średnica wałka: 16 mm,
- wymiary kostki: 40 x 36 x 32 mm (dł. x szer. x szer.),
- ilość zębów: 18T.
- gwint: M12 x 1.25,
- długość gwintu: 12 mm,
- numery części oryginalnej: H6680-41202,
- numery porównawcze: S.67280,
- numery części: KUSS-411.
Modele ciągników:
Kubota;
- Kubota B4200,
- Kubota B5001,
- Kubota B6001,
- Kubota B6100 (serial number 10231+),
- Kubota B6200,
- Kubota B7001 (serial number 10031+),
- Kubota B7100,
- Kubota B8100.
Wałek ślimakowy opowiada za przełożenie ruchu kierownicą na końcówki drążka i dalej na koła skrętne. Połączenie to powinno być jak najpłynniejsze i pozbawione luzów. Na końcu wałka jest zamontowany tzw. ślimak kolumny kierowniczej z gwintem przypominjącym gwint śrubowy, z którym bezpośrednio zintegrowane jest koło zębate lub inna powierzchnia zespolona z końcówkami drążka.
Magazyn
K04
Specyfikacja techniczna
Magazyn: K04
Stan
Nowy
Produkcja
Zamiennik
Modele ciągników
Kubota B4200
Kubota B5001
Kubota B6001
Kubota B6100
Kubota B6200
Kubota B7001
Kubota B7100
Kubota B8100
Ilość zębów (szt/T-teeth)
18T
Długość całkowita (mm)
480
Długość gwintu(ów) (mm)
12
Średnica wałka (mm)
16
Gwint
M12 x 1.25
Numery porównawcze
S.67280
Numer części oryginalnej (OEM)
H6680-41202
