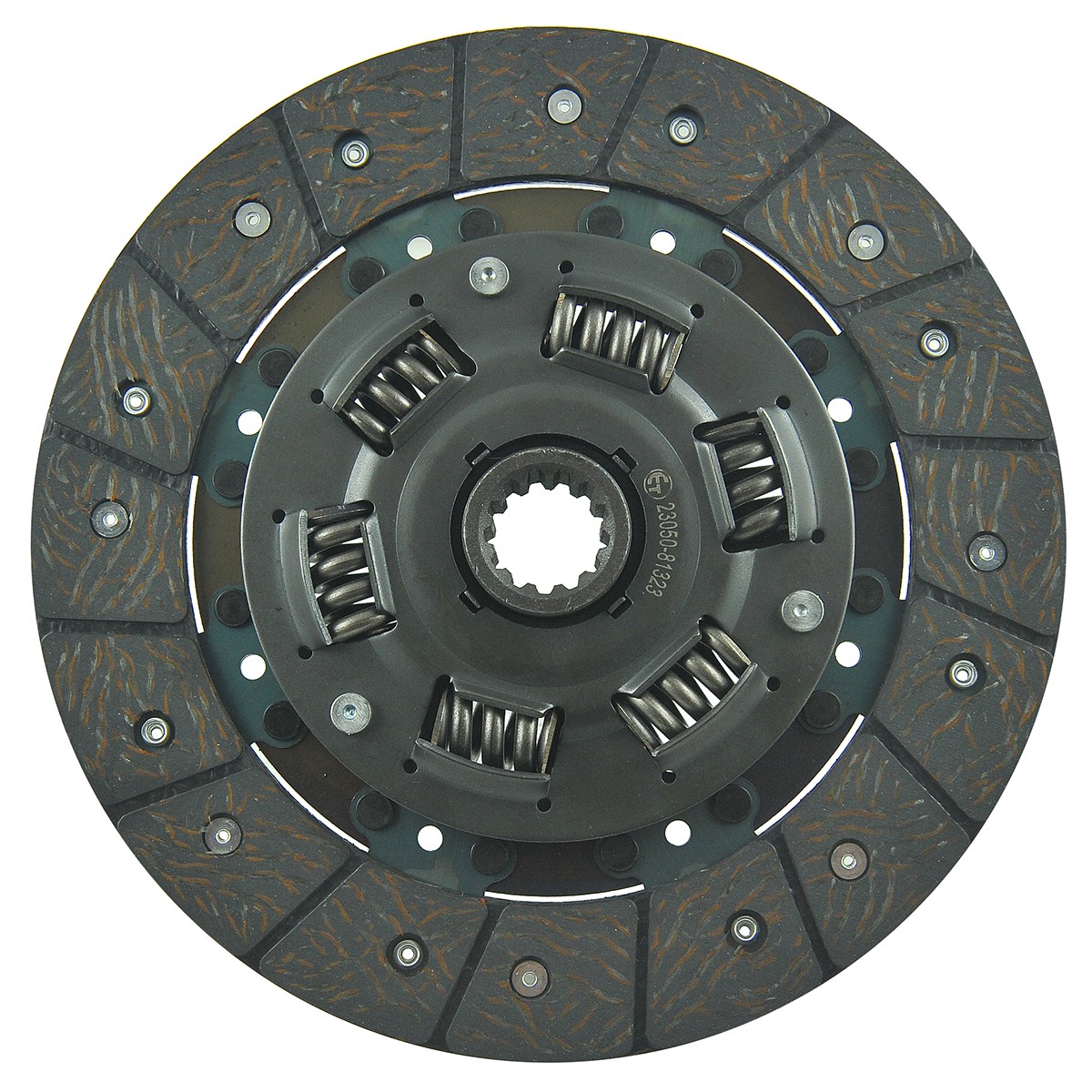

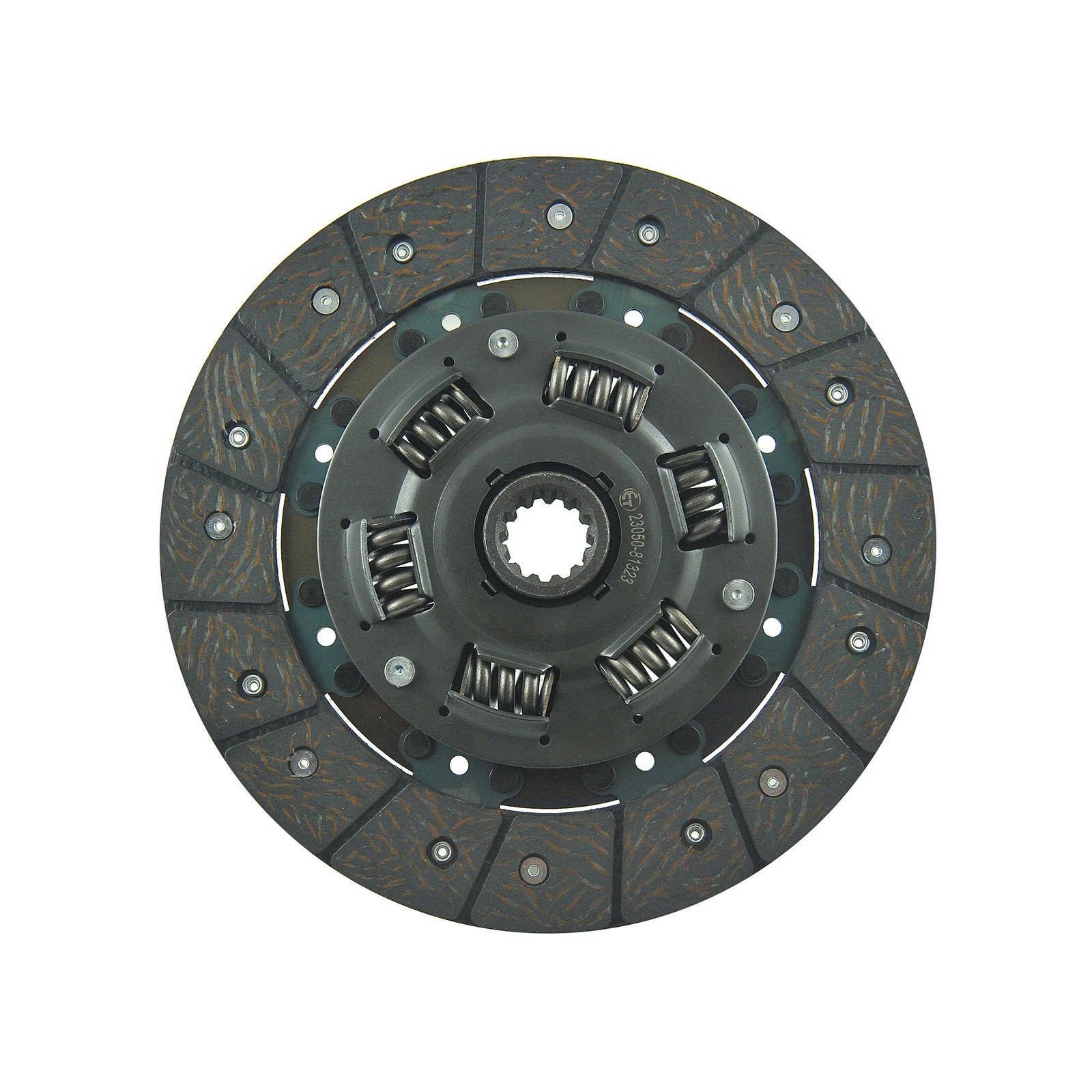

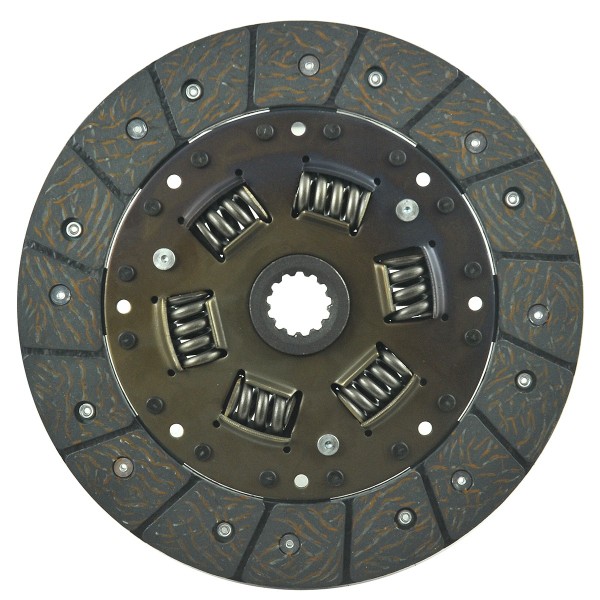

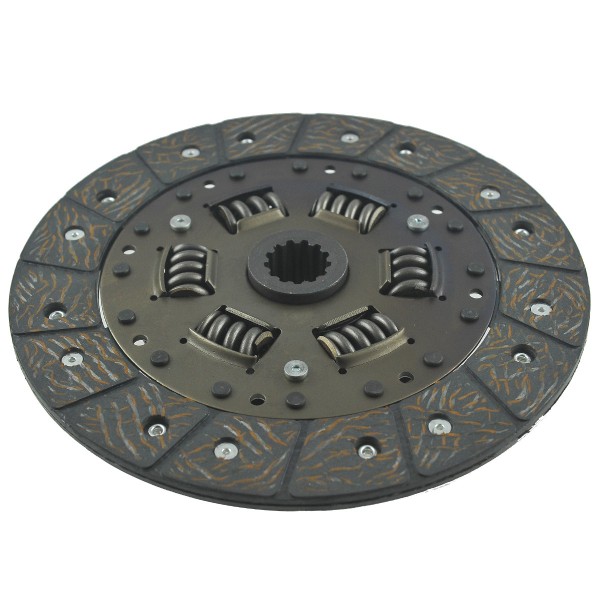

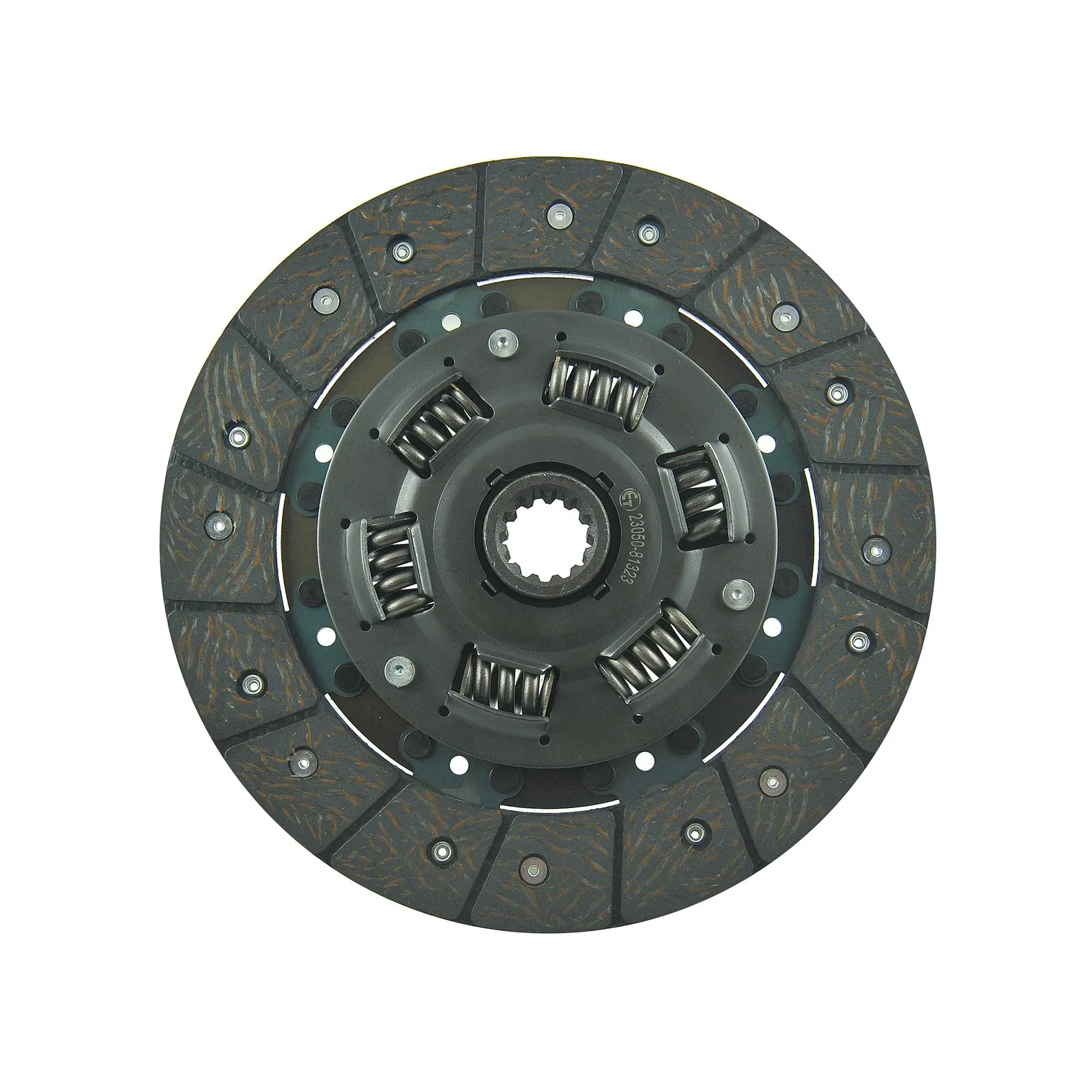

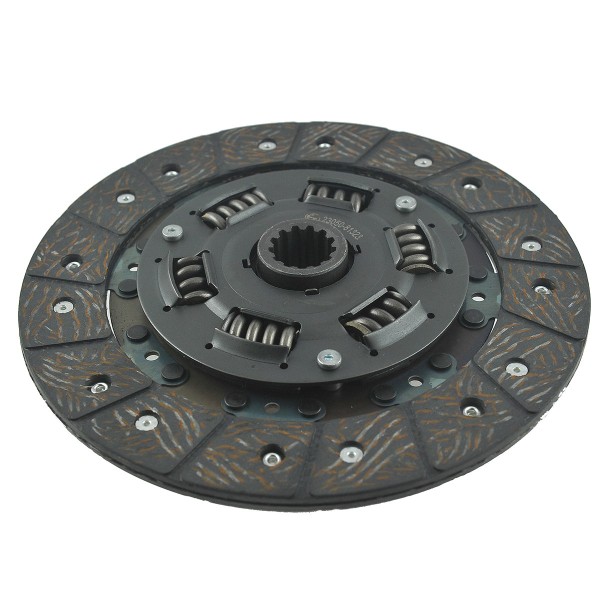

Disque d'embrayage 13 dents (plateau de pression) d'un diamètre de 215 mm, d'une hauteur de moyeu de 25 mm , d'un diamètre intérieur entre les dents de 25,60 mm et de 21 mm mesuré avec les dents cannelées pour tracteurs Hinomoto, Yanmar des marques Case IH 274, Case IH 284, Hinomoto E21, Hinomoto E23, John Deere 670, John Deere 770, John Deere 850, John Deere 950, Yanmar YM2200, Yanmar YM2420, Yanmar YM2500, Yanmar YM2610, Yanmar YM2620, Yanmar YM2700, Yanmar YM2820, Yanmar YM3000, Yanmar YM3110, Yanmar YM3220, Yanmar YM330, Yanmar YM336, Yanmar YM3810, Yanmar F255, Yanmar F265, Yanmar FX255, Yanmar FX26, Yanmar FX265, Yanmar FX28, Yanmar FX32 et d'autres.
Le disque d'embrayage est le composant responsable du transfert de puissance du moteur (vilebrequin) à la boîte de vitesses (arbre d'embrayage). Il est constitué d'un moyeu cannelé monté sur l'arbre d'embrayage et d'un disque muni de ressorts et de garnitures de friction d'épaisseur appropriée. Pressé par le deuxième élément d'embrayage, le plateau de pression, le disque utilise la force de frottement (l'absence de frottement lors du transfert de puissance) de ces deux éléments pour propulser le tracteur. Les ressorts des disques d'embrayage réduisent les vibrations générées à haut régime.
Dimensions :
- Diamètre extérieur : 215 mm (8 1/2 pouces),
- Diamètre intérieur : 25,05 mm (mesuré entre les dents de la fraise), 21,65 mm (mesuré avec la fraise),
- Hauteur du moyeu : 25 mm,
- Nombre de dents 13T,
- Épaisseur : 8,30 mm,
- Numéros de pièces d'origine : S-M802964, S-CH18375, 3435019M1, 194320-21510, 194320-21401, 2202-3200-01, 1062027C3, 1062027C1, 1062027C2, 1032027C2, 973727C2, 973727C3, 973727C1
- Numéros de comparaison : S.20330,
- Références : 8-05-100-04
Modèles de tracteurs :
Cas :
Hinomoto :
- Hinomoto E21,
- Hinomoto E23,
- Hinomoto E25.
John Deere :
- John Deere 670,
- John Deere 770,
- John Deere 850,
- John Deere 950.
Yanmar :
- Yanmar F255,
- Yanmar F265,
- Yanmar FX26,
- Yanmar FX28,
- Yanmar FX32,
- Yanmar FX255,
- Yanmar FX265.
Les premiers signes d'usure du disque d'embrayage sont le patinage de l'embrayage, rendant difficile, voire impossible, le déplacement du véhicule. Le tracteur peine à accélérer lorsque le régime moteur augmente. Le disque d'embrayage peut également présenter des signes d'usure s'il est contaminé par de l'huile. Il est recommandé de remplacer le disque en même temps que le plateau de pression et la butée d'embrayage, car ces composants ont une durée de vie et une usure comparables. L'impossibilité de passer une vitesse est un autre signe d'usure du disque d'embrayage.
Magazine : K18:N45
*Les photos sont présentées à titre indicatif seulement et peuvent différer légèrement du produit livré en raison des variations de production au fil des ans.
