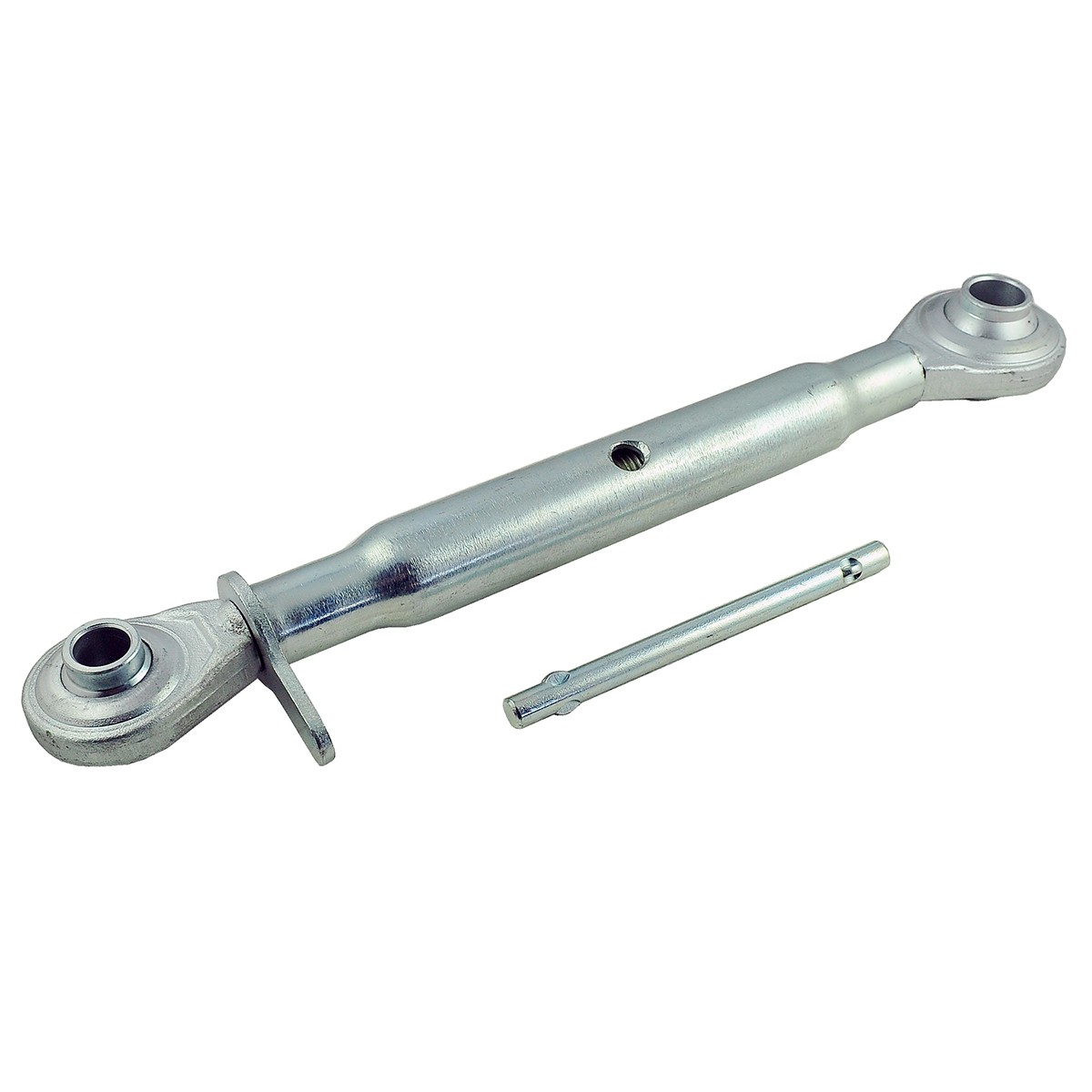

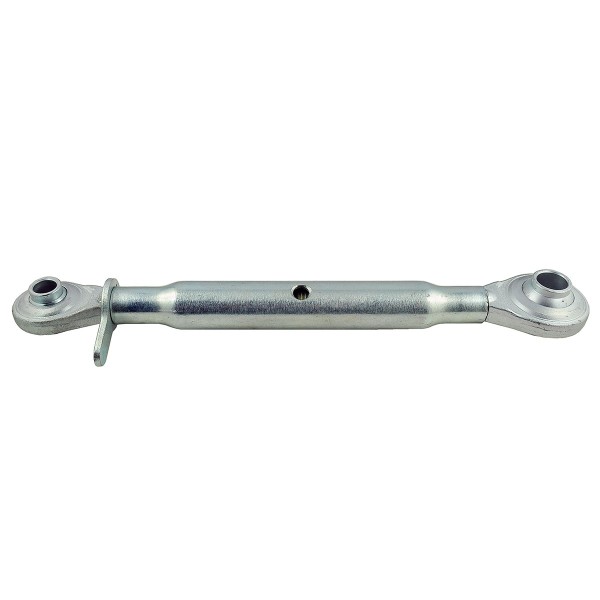

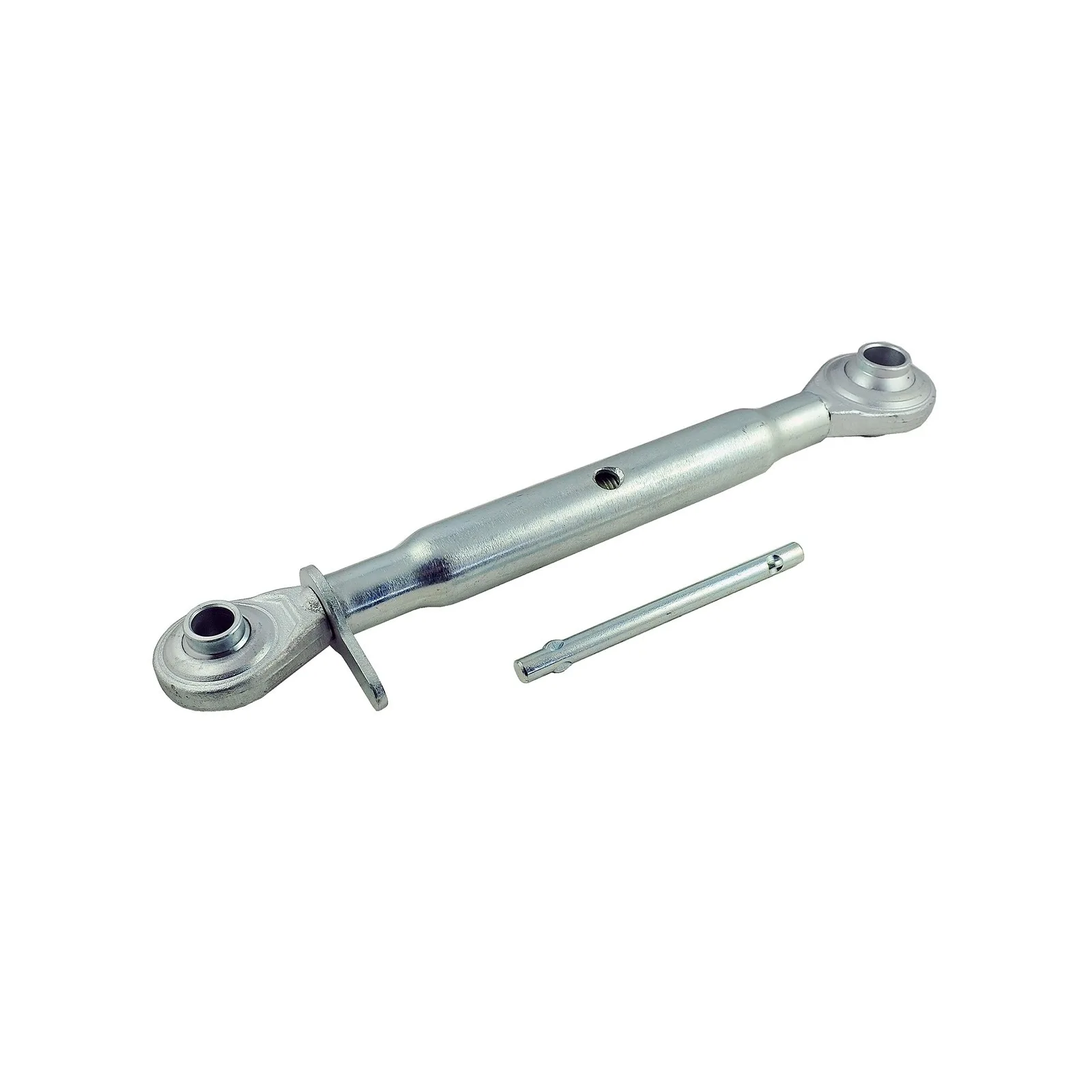

Tendeur / Cat I / Cat II / M27 / 430-640 mm

Tendeur Cat 1, Cat 2 d'une longueur totale de 505 mm (longueur totale minimale mesurée avec des vis entièrement vissées) et diamètres de trous d'épingle de 19,50 mm (attelage 3 points Cat I) et 26 mm (attelage 3 points Cat II) pour tracteurs et autres machines agricoles.

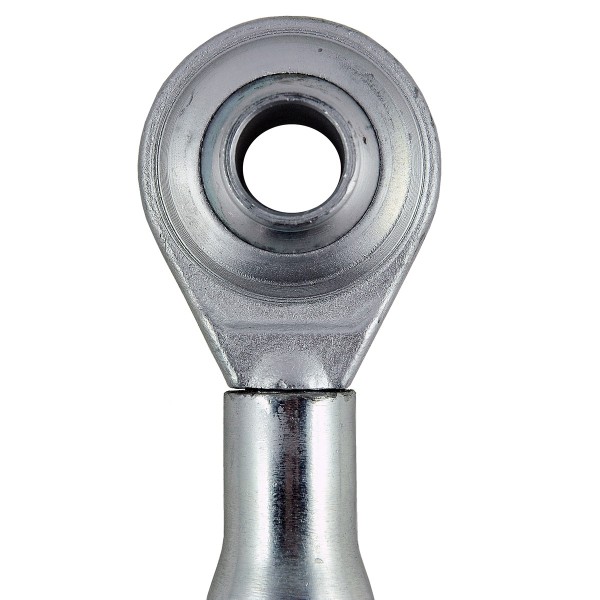

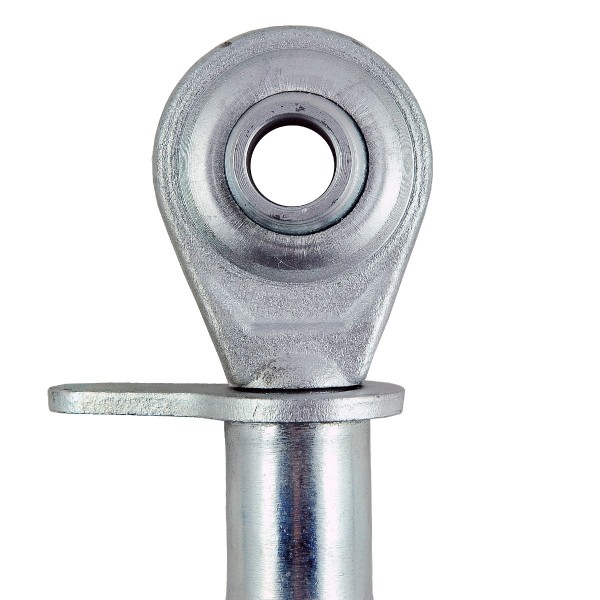

Le tendeur d'attelage à trois points utilisé en agriculture est un élément du tracteur, en particulier l'élément du relevage hydraulique à attelage arrière à trois points ( système de suspension arrière à trois points ) et est utilisé pour relier le tracteur à la machine ou au matériel agricole. La vis de tension tubulaire, également appelée connecteur, est composée de trois éléments, à savoir le corps et deux vis dont les filetages sont dirigés à l'opposé l'un de l'autre. Tendeur et se terminant par des trous sphériques oscillants, des douilles pour goupilles de verrouillage .

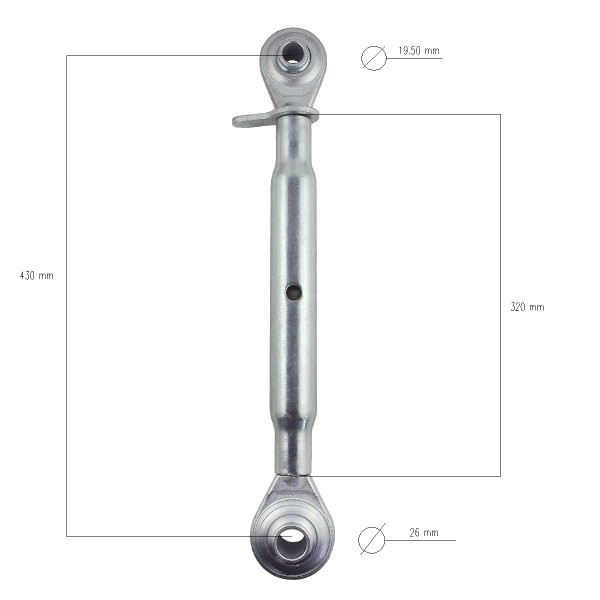

Dimensions :

• longueur : 320 mm (corps),
• longueur totale : 505 mm (longueur totale minimum mesurée avec vis entièrement vissées),
• longueur utile : minimum 430 mm, maximum 640 mm,
• filetage : M27 x 3,
• diamètre du trou de broche : 19,50 mm (Cat I), 26 mm (Cat II),
• largeur du manchon pour broches de montage : 44 mm (Cat I), 50 mm (Cat II),
• diamètre de la tête : 63 mm (Cat I), 75 mm (Cat II),
• dureté de l'acier : 52 - 58 HRC,
• résistance de l'acier : 490-630 (N/mm²),
• numéros de pièces : 19676.

Le tendeur agricole est constitué d'un alliage d'acier inoxydable qui résiste aux forces de contrainte élevées et aux conditions météorologiques nocives. Les filetages opposés du tendeur font que lors de la rotation du corps (élément intermédiaire), selon le sens de rotation, la vis se resserre ou a un effet d'expansion.

Entrepôt:
K13/37

*Les photos sont uniquement à des fins d'illustration et peuvent différer en détail du produit livré en raison des différences de production au fil des années.
