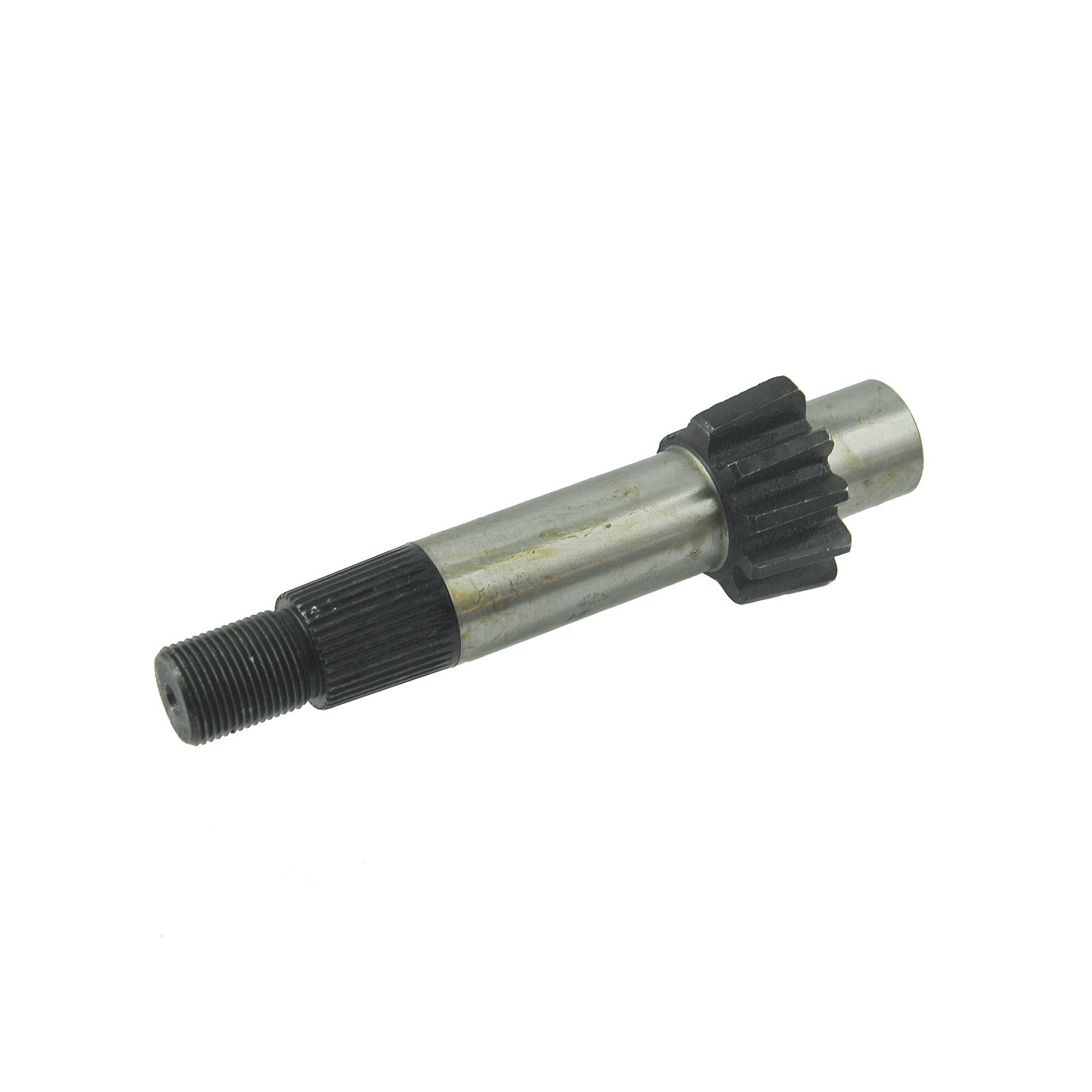

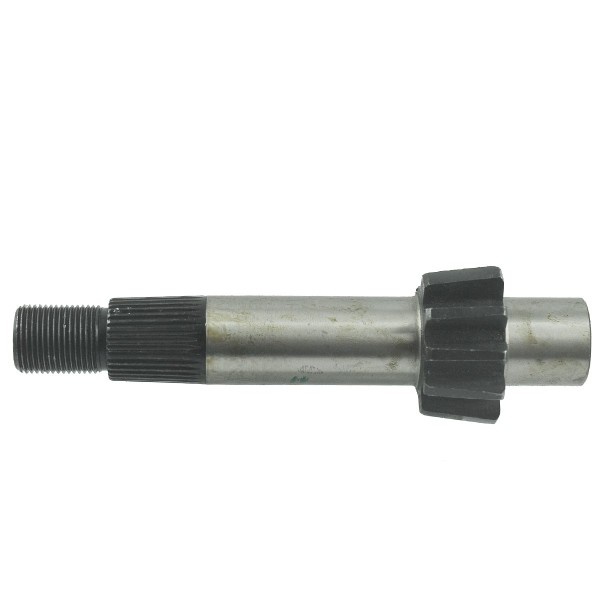

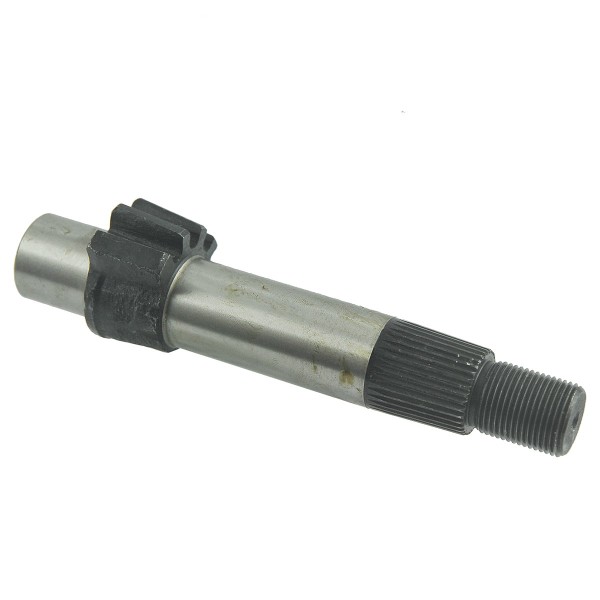

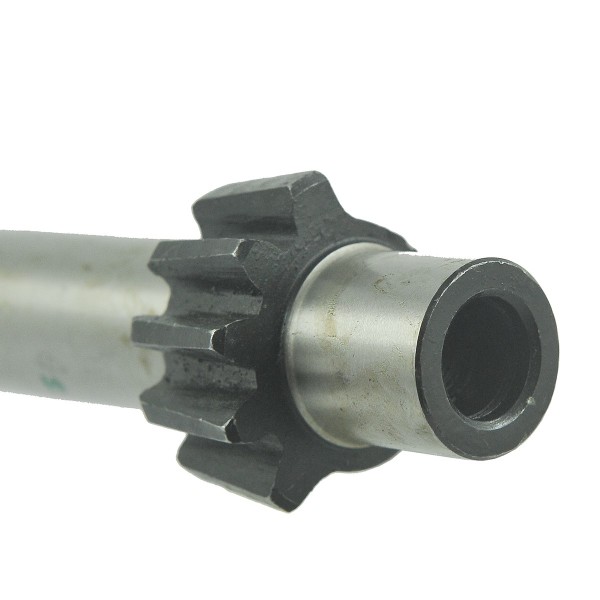

Arbre de direction / 25,70 x 162 mm / 36T / Yanmar

Arbre de direction d'une longueur totale de 162 mm pour tracteurs de la série Yanmar , Yanmar YM187, Yanmar YM195, Yanmar YM226, Yanmar YM240, Yanmar YM1601, Yanmar YM1610 , Yanmar YM1700, Yanmar YM1800, Yanmar YM1802 , Yanmar YM1810, Yanmar YM2000, Yanmar YM2001, Yanmar YM2002, Yanmar YM2202, Yanmar YM2210, Yanmar YM2220, Yanmar YM2301, Yanmar YM2310, Yanmar YM2402, Yanmar YM2420 et autres.

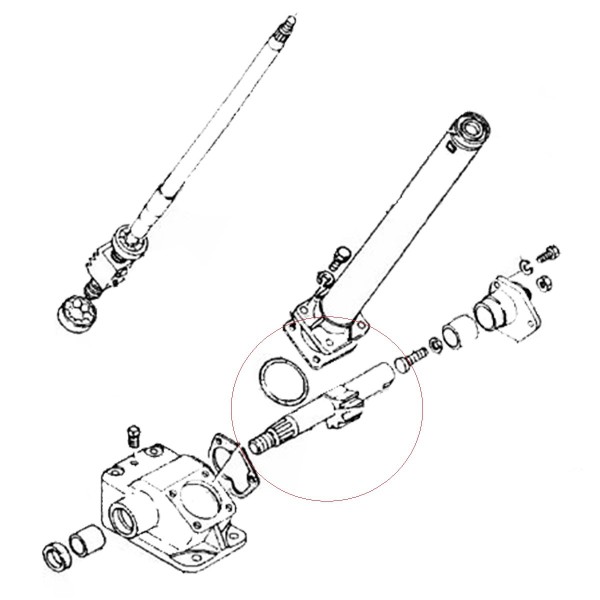

L'arbre de direction est un composant du système de direction, parfois appelé crémaillère, et assure la direction du tracteur. Il transmet le mouvement du volant aux rotules de direction, puis aux roues directrices. L'arbre horizontal interagit directement avec l'arbre à vis sans fin vertical. L'arbre à vis sans fin est boulonné directement au volant à une extrémité, tandis que sa partie à vis sans fin, à l'autre extrémité, entraîne l'arbre horizontal et les biellettes de direction, elles-mêmes reliées aux barres de direction de l'essieu avant.

Dimensions :

• longueur : 162 mm,
• diamètre extérieur : 25,70 mm,
• diamètre intérieur : 15,60 mm,
• filetage : M20 x 1,5,
• longueur du filetage : 22 mm,
• nombre de dents : 36T,
• longueur utile de la fraise : 21 mm,
• taille de la clé : 30,
• références de pièces d'origine : 194310-15411,
• numéros de référence : SSS-4310,
• références : KUSS-420.

Modèles de tracteurs :

• Yanmar YM187,
• Yanmar YM195,
• Yanmar YM226,
• Yanmar YM240,
• Yanmar YM1601,
• Yanmar YM1610,
• Yanmar YM1700,
• Yanmar YM1800,
• Yanmar YM1802,
• Yanmar YM1810,
• Yanmar YM2000,
• Yanmar YM2001,
• Yanmar YM2002,
• Yanmar YM2202,
• Yanmar YM2210,
• Yanmar YM2220,
• Yanmar YM2301,
• Yanmar YM2310,
• Yanmar YM2402,
• Yanmar YM2420.

L'arbre de transmission assure la transmission du mouvement de l'arbre vertical avec la vis sans fin aux embouts de bielle, puis aux volants. Cette liaison doit être aussi fluide et sans jeu que possible.

Entrepôt : K04

*Les photos sont à titre indicatif uniquement et peuvent différer dans les détails du produit livré en raison des différences de production au fil des ans.
