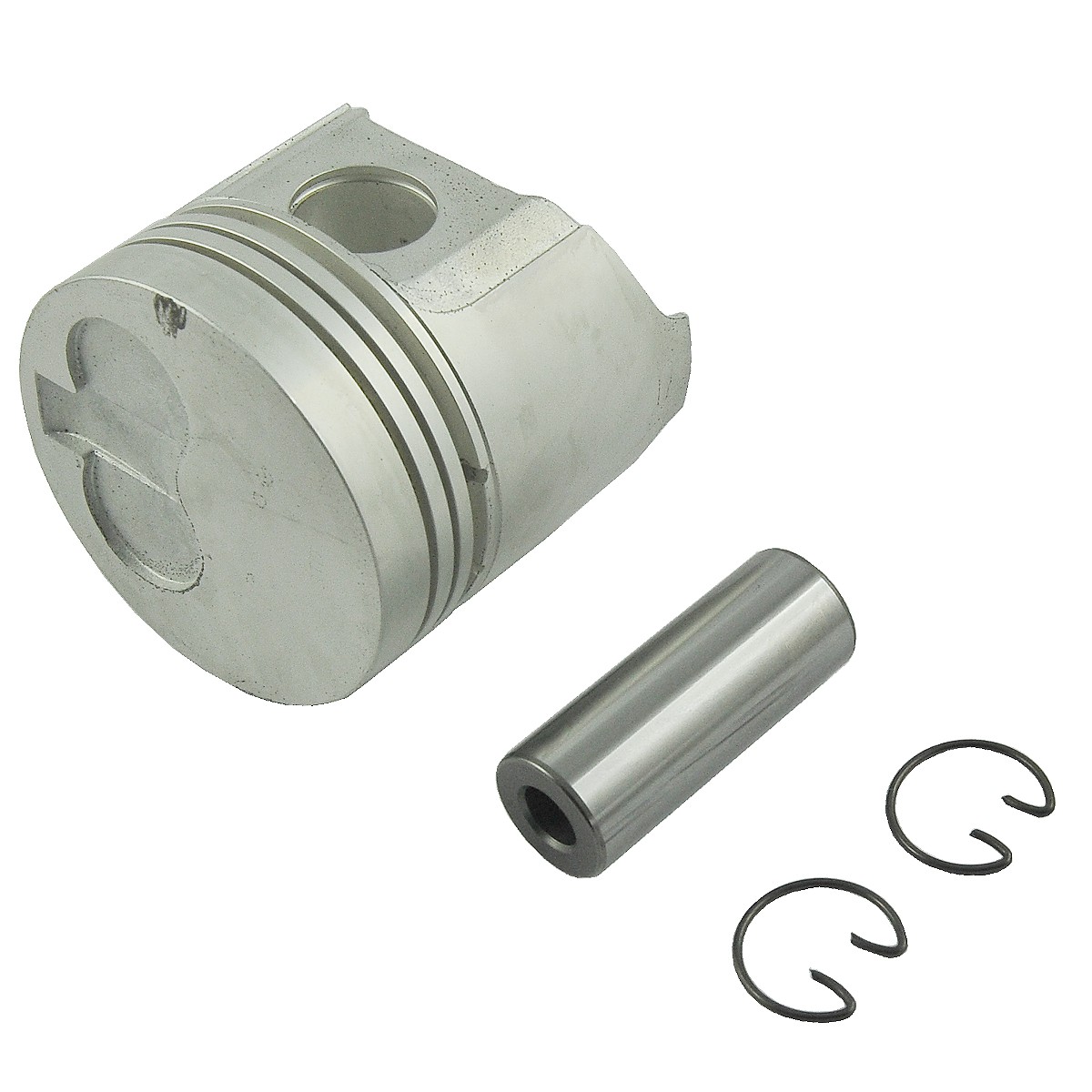

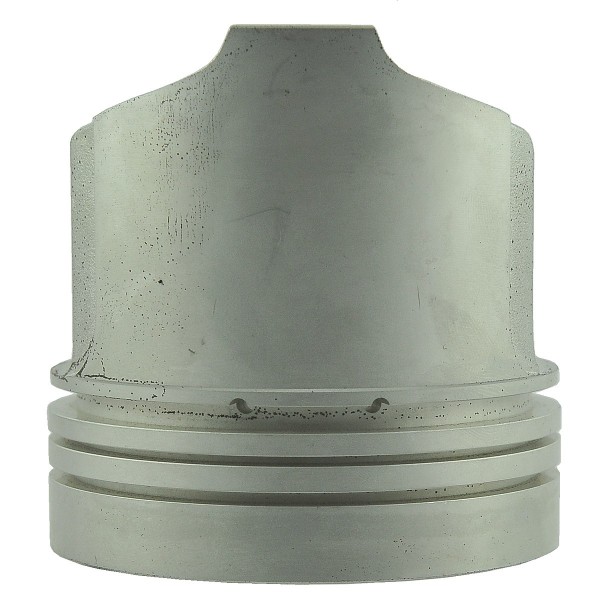

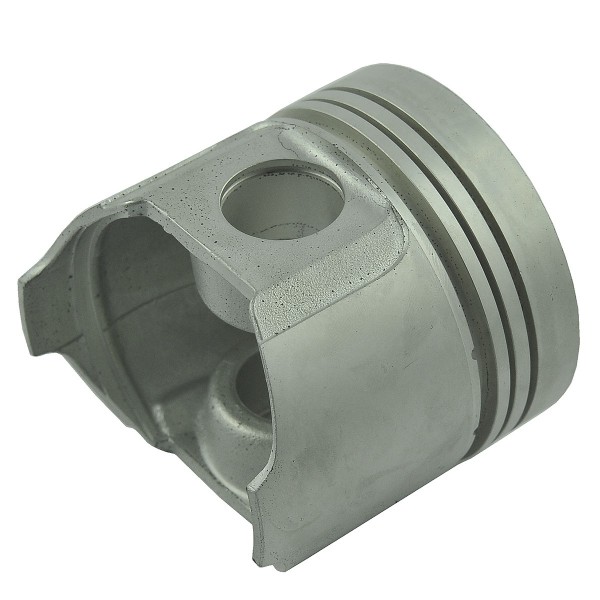

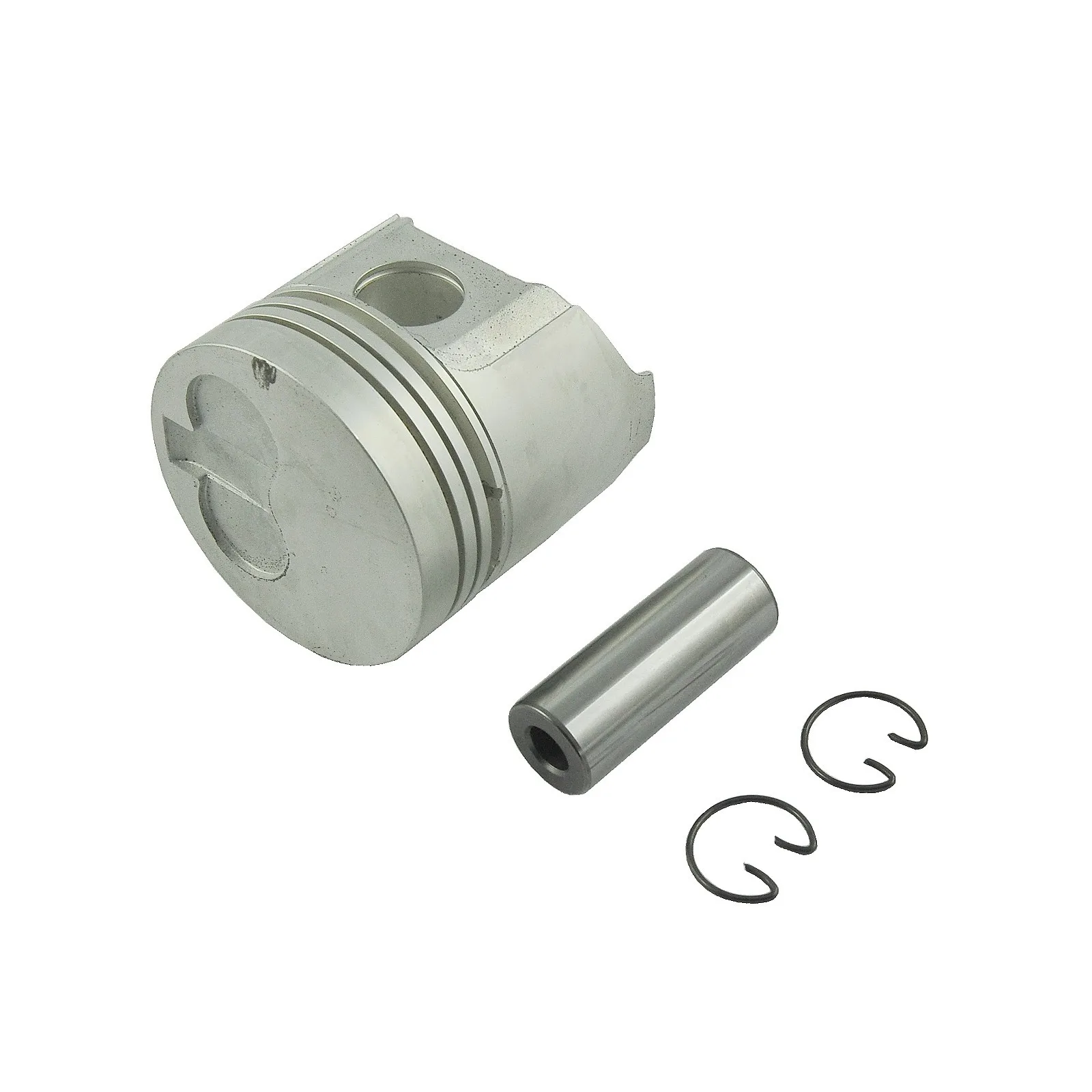

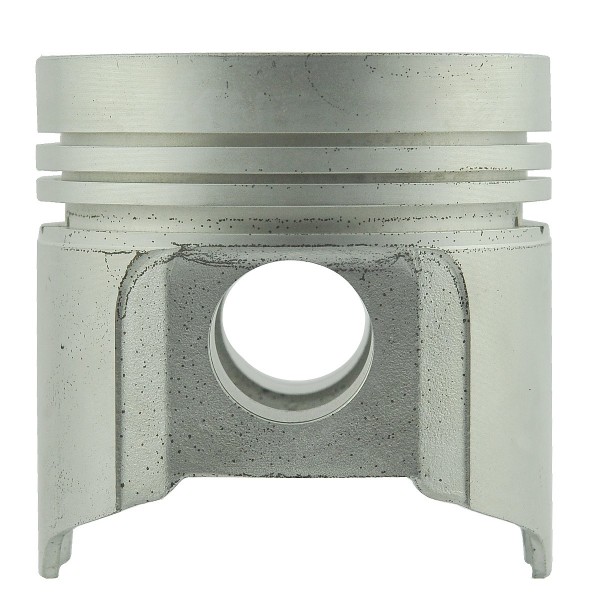

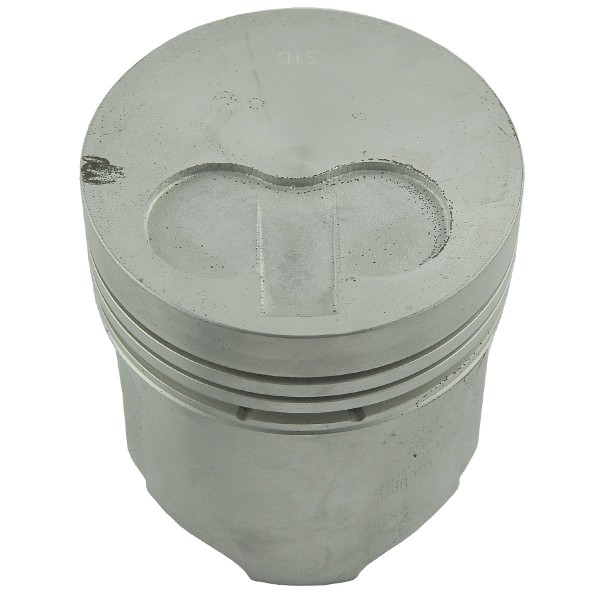

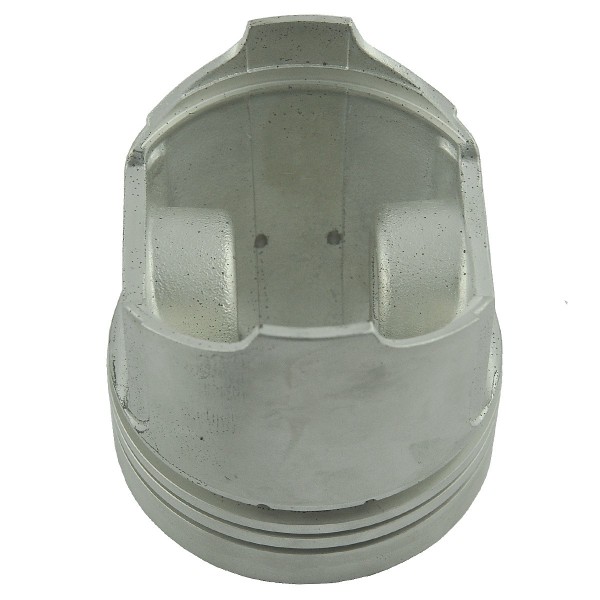

Piston moteur / Shibaura P19F / P21F / Shibaura J843 / 84 mm / STD

Piston moteur d'un diamètre extérieur de 84 mm et d'une hauteur totale de 83 mm pour tracteurs Shibaura des séries Shibaura P19F, Shibaura P21F avec moteurs Shibaura J843 et autres. Un piston de moteur est un élément mobile chargé de convertir l'énergie produite lors de la combustion en mouvement du vilebrequin. Le piston est relié au vilebrequin par un composant appelé bielle avec des connexions à broches. Au sommet du piston se trouvent des canaux annulaires pour le montage des segments de piston, à l'intérieur se trouve un moyeu pour la connexion à la bielle. Au sommet se trouve ce qu'on appelle. fond, qui peut avoir une forme différente selon le type de moteur. En raison du fait qu'ils fonctionnent dans des conditions très difficiles, les pistons de moteur sont le plus souvent fabriqués en alliages d'aluminium et de silicium.

Dimensions :

• diamètre : 84 mm (STD),
• hauteur : 64 / 83,50 mm.
• diamètre du trou d'épingle : 24,90 mm.
• distance entre l'extrémité du trou d'axe et le bord inférieur du piston : 8,80 mm.
• Distance entre le bord du trou d'axe et le haut du piston : 31,30 mm.
• largeur des rainures des segments à partir du haut du piston : 2 / 1,5 / 4,00 mm.
• profondeur du siège de soupape : 2,00 / 3,50 mm.
• références de pièces d'origine : 11501-6560, 11501-6710, SBA115016560, SBA115016710,
• références : 5-23-201-43.

Modèles de tracteurs :

Shibaura :

• Shibaura P19F,
• Shibaura P21F.

Modèle de moteur :

Shibaura :

• Shibaura J843.

Magazine : M01:A44

*Les photos sont à titre indicatif uniquement et peuvent différer dans les détails du produit livré en raison des différences de production au fil des ans.
