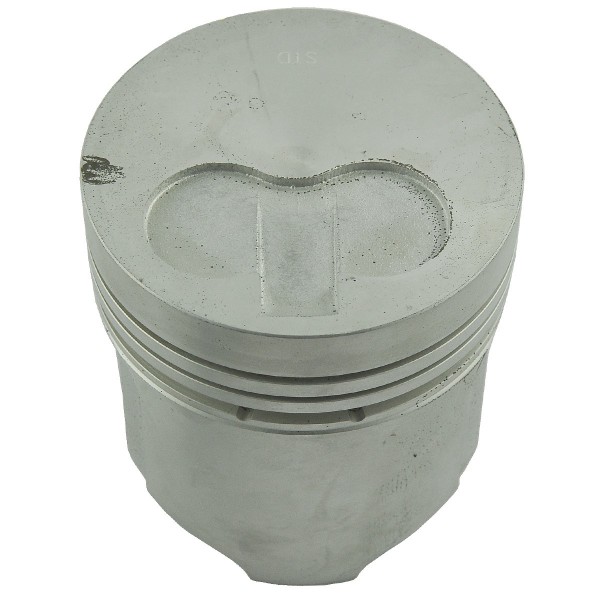

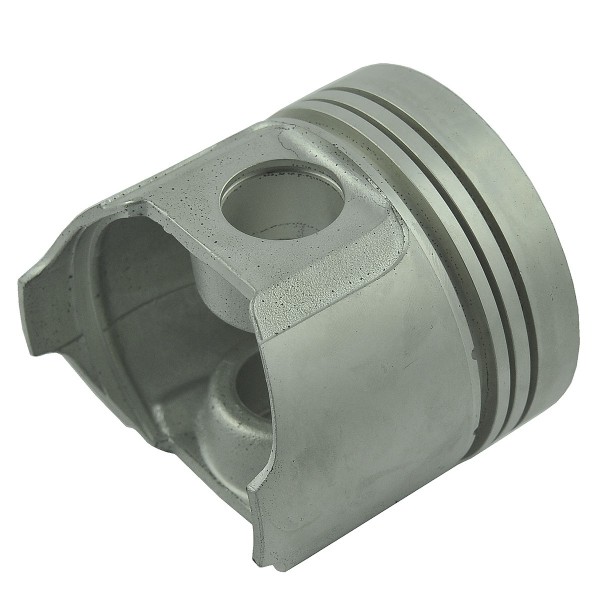

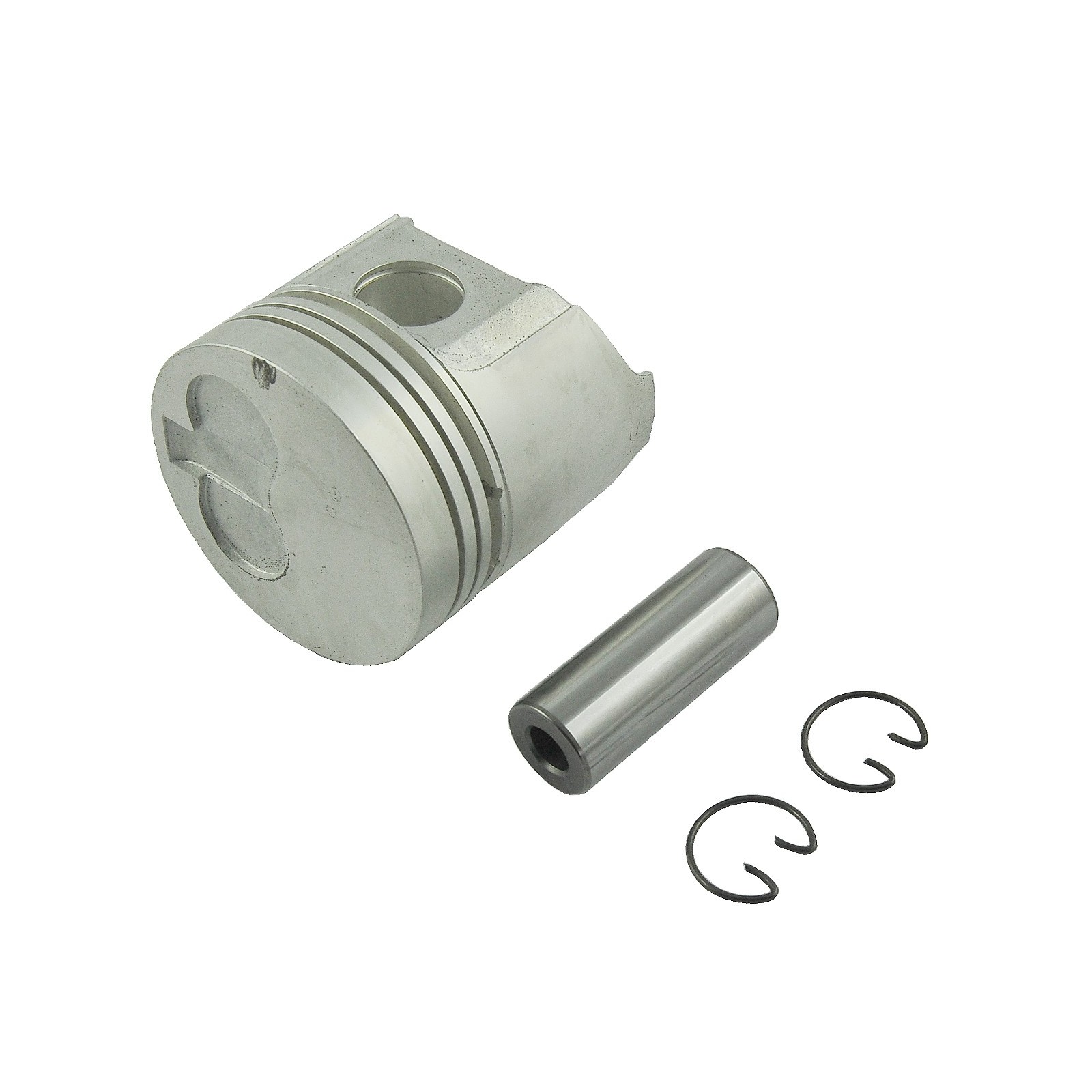

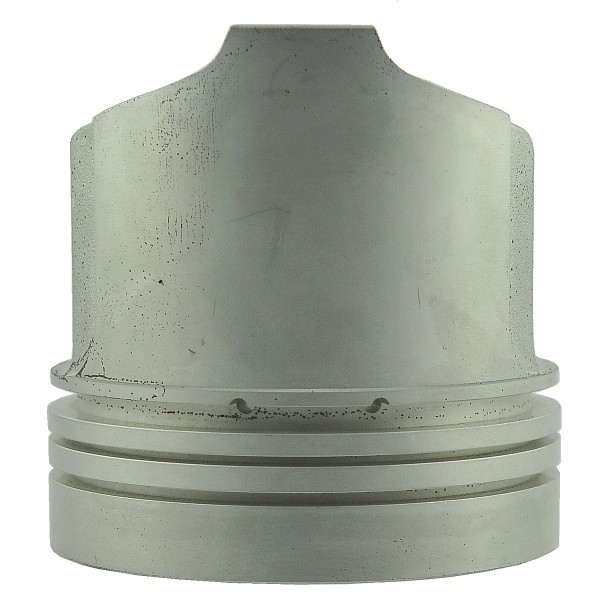

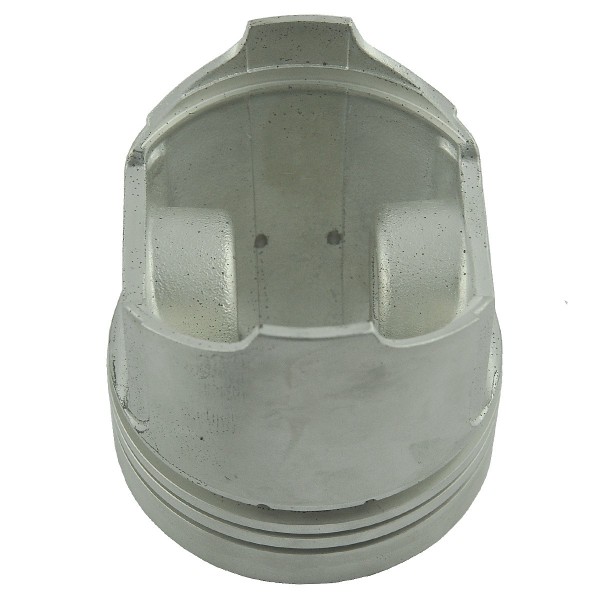

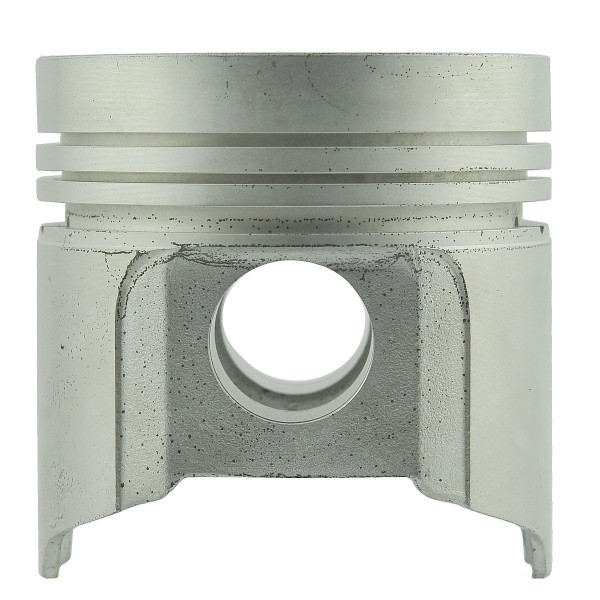

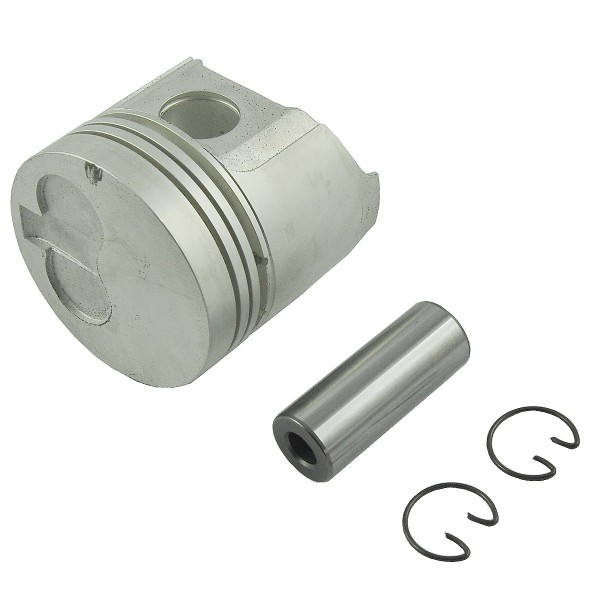

Motorkolben / Shibaura P19F / P21F / Shibaura J843 / 84mm / STD

Motorkolben mit einem Außendurchmesser von 84 mm und einer Gesamthöhe von 83 mm für Shibaura -Traktoren der Serien Shibaura P19F, Shibaura P21F mit Shibaura J843 -Motoren und andere. Ein Motorkolben ist ein bewegliches Element, das für die Umwandlung der bei der Verbrennung erzeugten Energie in eine Bewegung der Kurbelwelle verantwortlich ist. Der Kolben ist durch eine sogenannte Pleuelstange mit Bolzenverbindungen mit der Kurbelwelle verbunden. An der Oberseite des Kolbens befinden sich ringförmige Kanäle zur Aufnahme der Kolbenringe, im Inneren befindet sich eine Nabe zur Verbindung mit der Pleuelstange. Ganz oben steht der sog. Boden, der je nach Motortyp eine andere Form haben kann. Aufgrund der Tatsache, dass sie unter sehr schwierigen Bedingungen arbeiten, werden Motorkolben meist aus Aluminium- und Siliziumlegierungen hergestellt.

Abmessungen :

• Durchmesser: 84 mm (STD),
• Höhe: 64 / 83,50 mm.
• Stiftlochdurchmesser: 24,90 mm.
• Abstand vom Ende des Bolzenlochs bis zur Unterkante des Kolbens: 8,80 mm.
• Abstand vom Rand des Stiftlochs bis zur Oberseite des Kolbens: 31,30 mm.
• Breite der Ringnuten ab Kolbenoberseite: 2 / 1,5 / 4,00 mm.
• Ventilsitztiefe: 2,00 / 3,50 mm.
• Originalteilenummern: 11501-6560, 11501-6710, SBA115016560, SBA115016710,
• Teilenummern: 5-23-201-43.

Traktormodelle :

Shibaura :

• Shibaura P19F,
• Shibaura P21F.

Motormodell :

Shibaura :

• Shibaura J843.

Magazin : M01:A44

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
