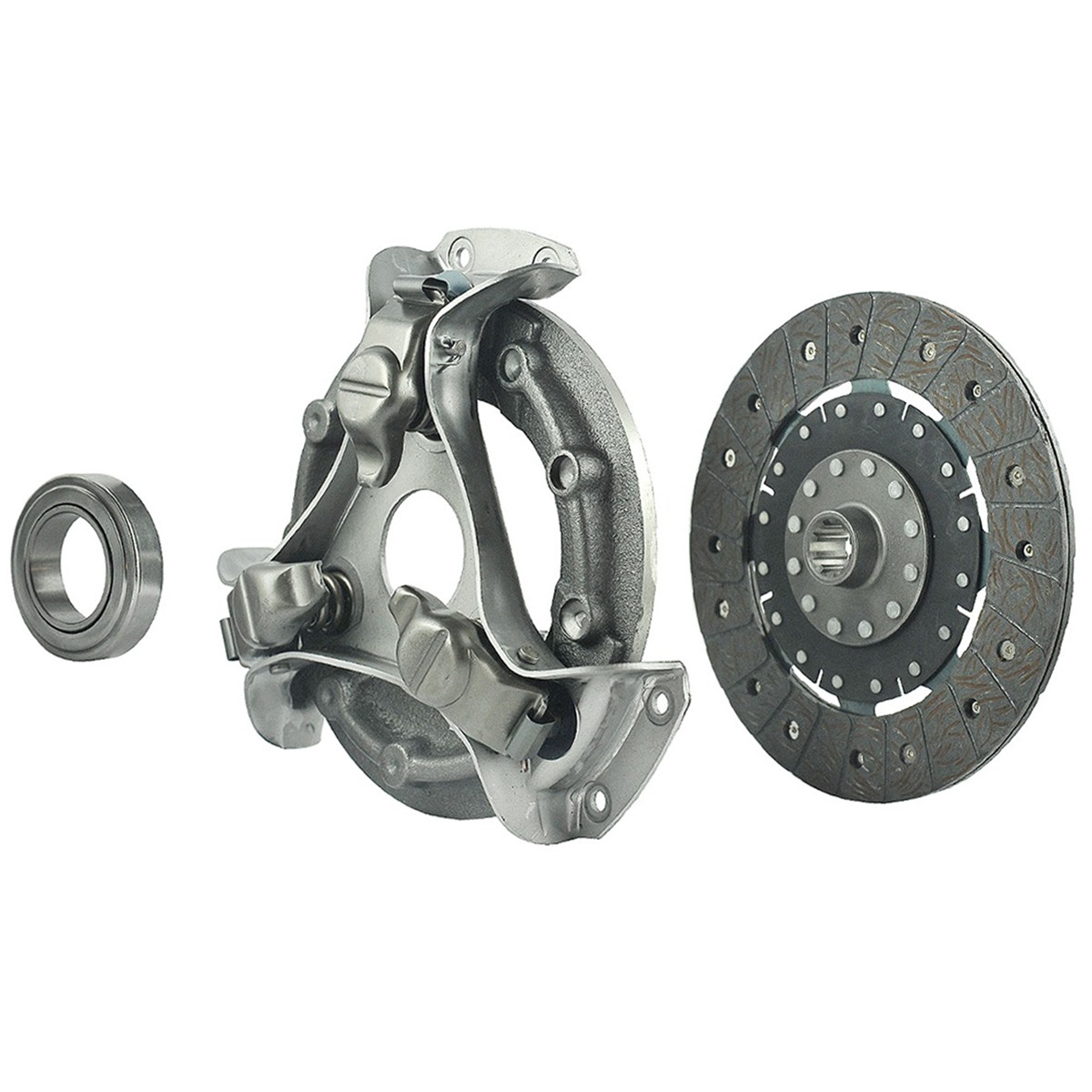

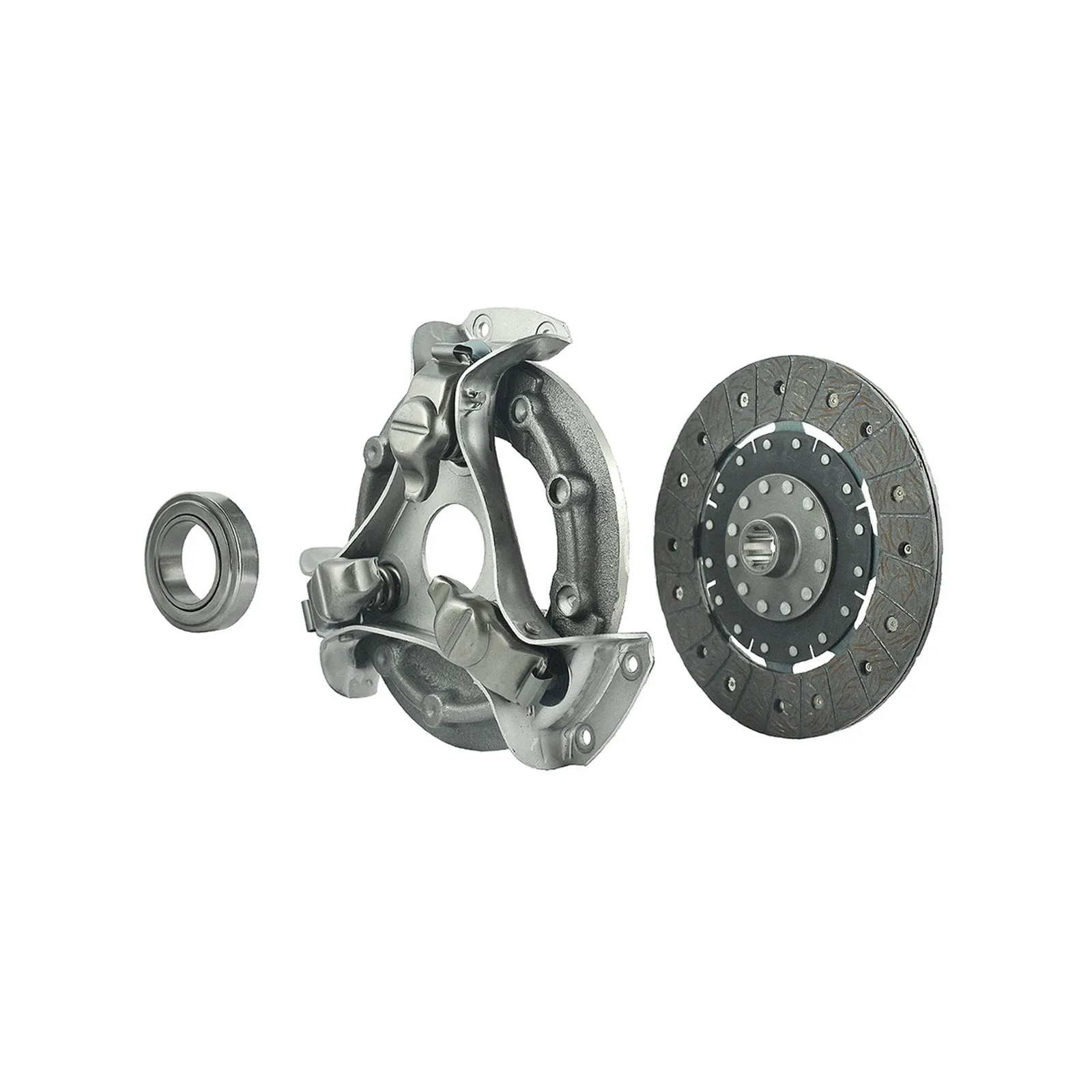

Plateau de pression d'embrayage (disque %C5% 9Bci-do-kubota/574-disc-spr %C4% 99g %C5% 82a-10t-216-mm-8-12-kubota-glgtll-1x-37460-14300-32240-14302-6-05-100-01.html">6-05-100-01 , 34220-14302, 37460-14300, 32240-14302, plateau de pression %C5% 9Bci-do-shibaura/32279-disc-spr %C4% 99g %C5% 82a-shibaura-s325sd1643sd1840sd1843sd2043sd2200sd2243sd2443sd2643sd2843se2540.html">SSDTYPES3 , SBA320450011) avec disque de pression de diamètre 127 / 217 mm pour tracteurs de la série Shibaura Shibaura SD1603, Shibaura SD1643, Shibaura SD1803, Shibaura SD1840, Shibaura SD1843, Shibaura SD2043, Shibaura SD2200, Shibaura SD2003, Shibaura SD2203, Shibaura SD2243, Shibaura SD2403, Shibaura SD2443, Shibaura SD2643, Shibaura SD2803, Shibaura SD2843 et autres.
Le plateau de pression d'embrayage est l'élément reliant la boîte de vitesses au moteur. Il est donc responsable du transfert du couple du moteur, via la boîte de vitesses, à la transmission du tracteur. Pour simplifier ce processus complexe, le plateau de pression d'embrayage assure la propulsion du tracteur, le démarrage et l'arrêt, ainsi que le changement de rapport de vitesse. Il est composé d'un carter, de ressorts de compression et d'un disque d'embrayage. Sa fonction principale est d'exercer une force de frottement suffisante sur le disque d'embrayage pour empêcher les deux composants (plateau de pression et disque) de tourner à des vitesses différentes.
Le disque d'embrayage est le composant responsable du transfert de puissance du moteur (vilebrequin) à la boîte de vitesses (arbre d'embrayage). Il est constitué d'un moyeu cannelé monté sur l'arbre d'embrayage et d'un disque muni de ressorts et de garnitures de friction d'épaisseur appropriée. Pressé par le deuxième élément d'embrayage, le plateau de pression, le disque utilise la force de frottement (l'absence de frottement lors du transfert de puissance) de ces deux éléments pour propulser le tracteur. Les ressorts des disques d'embrayage réduisent les vibrations générées à haut régime.

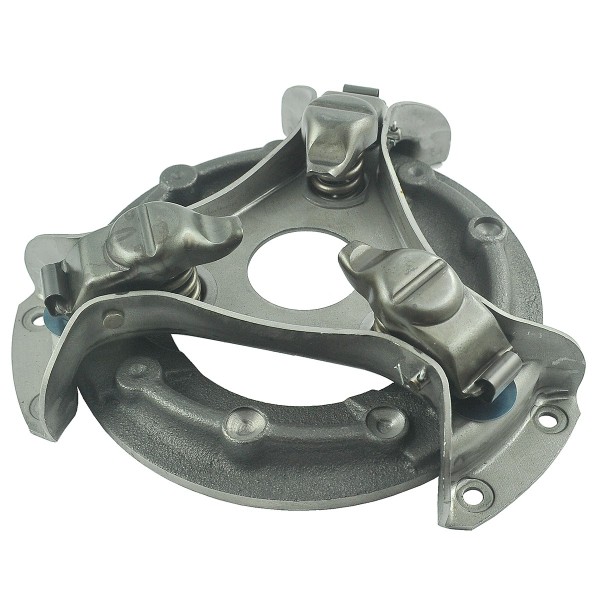

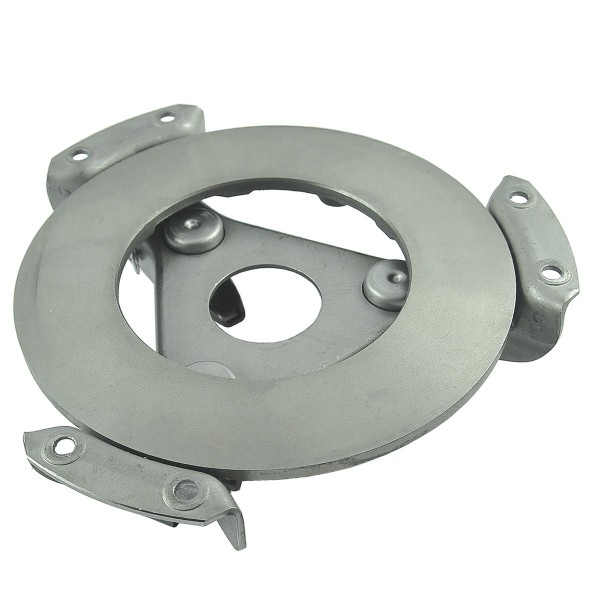

Dimensions (pression) :
- Diamètre total (boîtier) : 265 mm,
- Diamètre intérieur du plateau de pression : 127 mm,
- Diamètre extérieur du plateau de pression : 217 mm,
- Hauteur : 70 mm,
- Espacement des trous de vis de montage : 50 / 180 mm (mesurés les uns des autres),
- Numéros de pièces d'origine : 320450010, F450011, FD320021, SBA320450011, SBA320400010, SBA320400211, SBA320400212, SBA320450010.

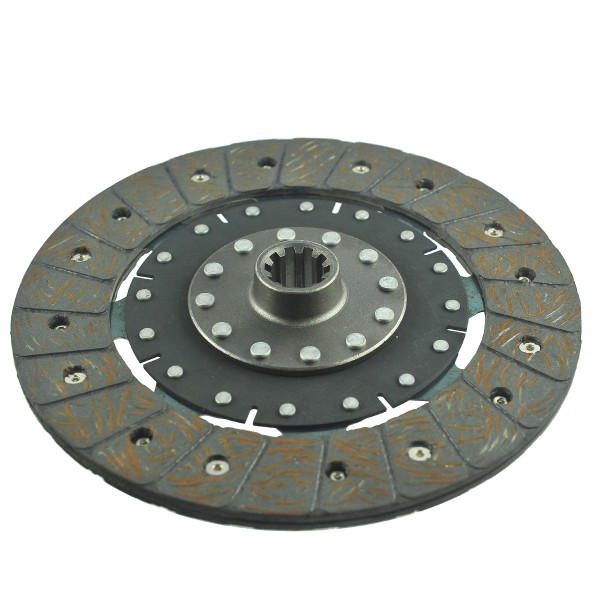

Dimensions (bouclier) :
- Diamètre extérieur : 216 mm,
- Diamètre intérieur : 25,75 mm (mesuré entre les dents), 20,60 (mesuré avec fraise),
- Hauteur du moyeu : 25 mm,
- Épaisseur : 9,30 mm,
- Nombre de dents : 10T,
- Références d'origine : 34220-14302, 34220-14300, 35220-99160, 37460-14300, 37560-14300, 38240-14300,
- Numéros de pièces : 32240-14302, 6-05-100-01.

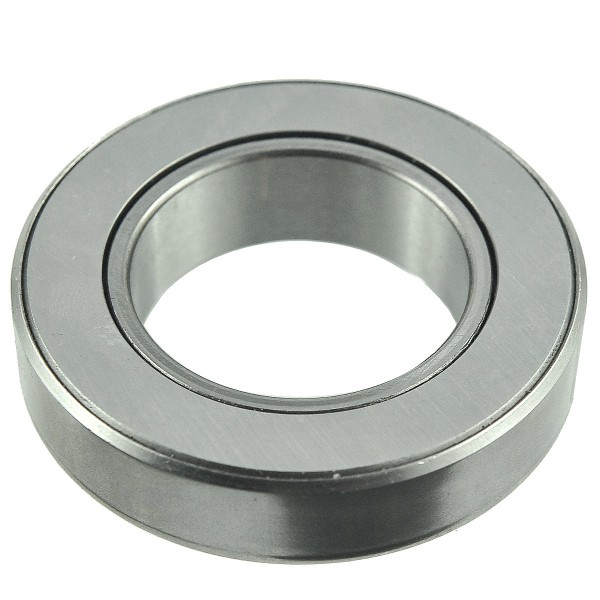

Dimensions (roulement) :
- Diamètre intérieur : 45 mm,
- Diamètre extérieur : 77 mm,
- Hauteur : 19 mm,
- Numéros de pièces d'origine : CT45-1S, 45TNK20.
Modèles de tracteurs :
- Shibaura SD1603,
- Shibaura SD1643,
- Shibaura SD1803,
- Shibaura SD1840,
- Shibaura SD1843,
- Shibaura SD2043,
- Shibaura SD2200,
- Shibaura SD2003,
- Shibaura SD2203,
- Shibaura SD2243,
- Shibaura SD2403,
- Shibaura SD2443,
- Shibaura SD2643,
- Shibaura SD2803,
- Shibaura SD2843.
Les premiers signes d'usure de l'embrayage sont un bruit inhabituel à l'enfoncement ou au relâchement de la pédale, une odeur désagréable ou un grincement provenant de la boîte de vitesses. Lors du remplacement d'un embrayage, il est recommandé de remplacer tous les composants (disque, plateau de pression, roulement), car ces composants s'usent souvent simultanément.
Les premiers signes d' usure du disque d'embrayage sont le patinage de l'embrayage , ce qui rend le déplacement du véhicule difficile, voire impossible. Le tracteur n'accélère plus lorsque le régime moteur augmente. Le disque d'embrayage peut également présenter des signes d'usure s'il est contaminé par de l'huile. Il est recommandé de remplacer le disque ainsi que le plateau de pression et la butée d'embrayage, car tous ces composants ont une durabilité et une usure comparables. L'impossibilité d'engager une vitesse est également un signe d'usure du disque d'embrayage.
Entrepôt : K18 A29
*Les photos sont à titre illustratif uniquement et peuvent différer dans les détails du produit livré en raison des différences de production au fil des ans.
