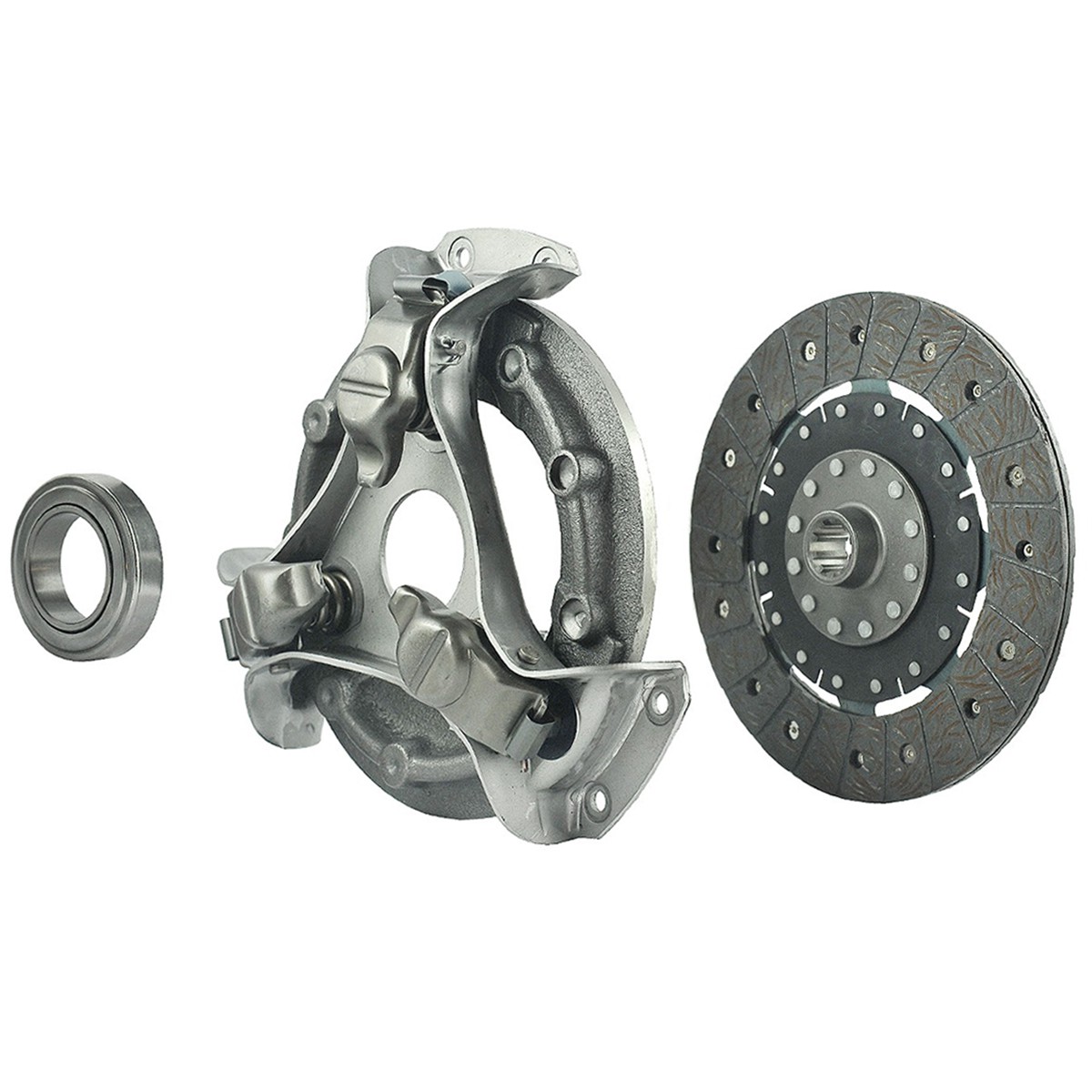

Embrague / Shibaura SD1603 / SD1643 / SD1803 / SD1840 / SD1843 / SD2043 / SD2200 / SD2003 / SD2203 / SSDCLUTCH

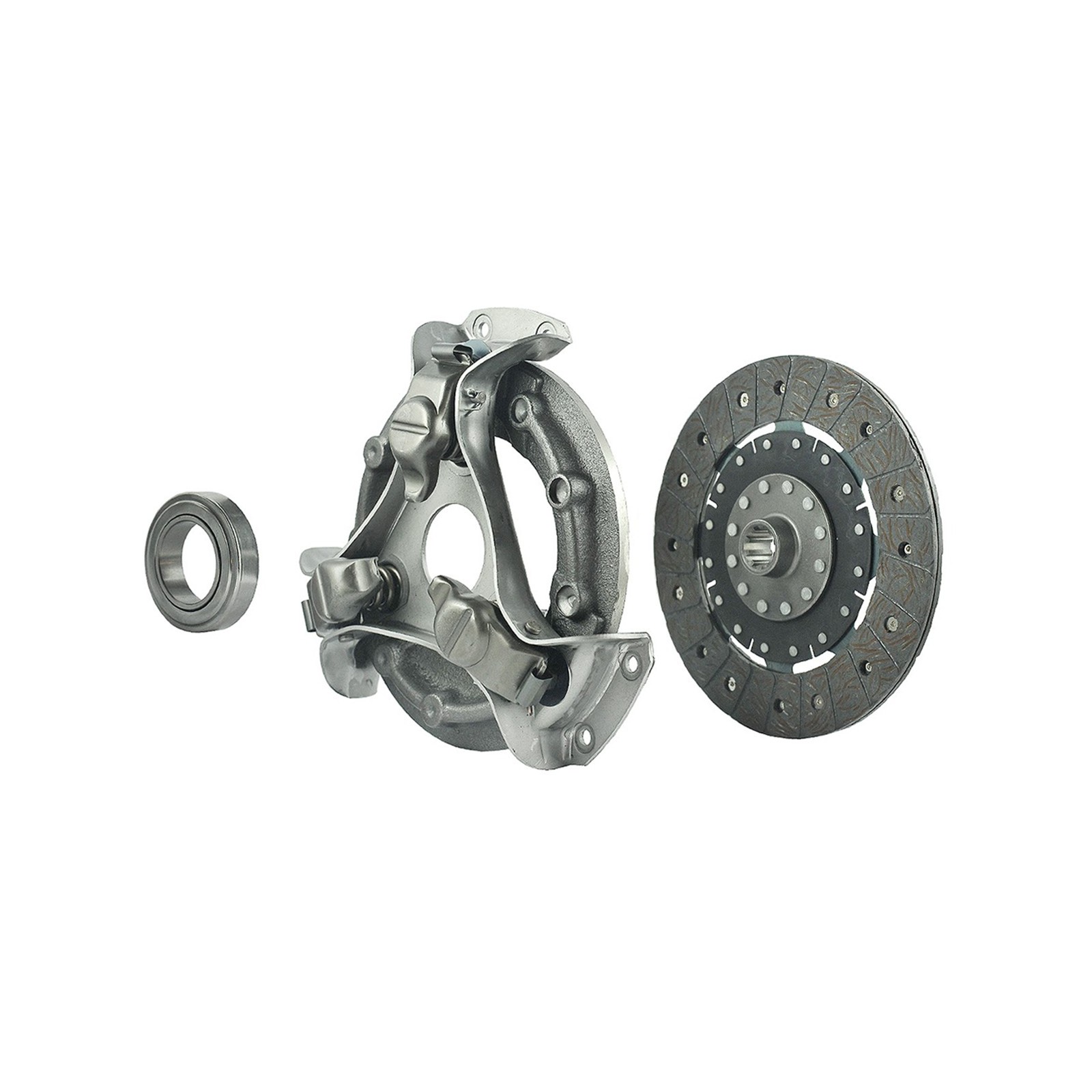

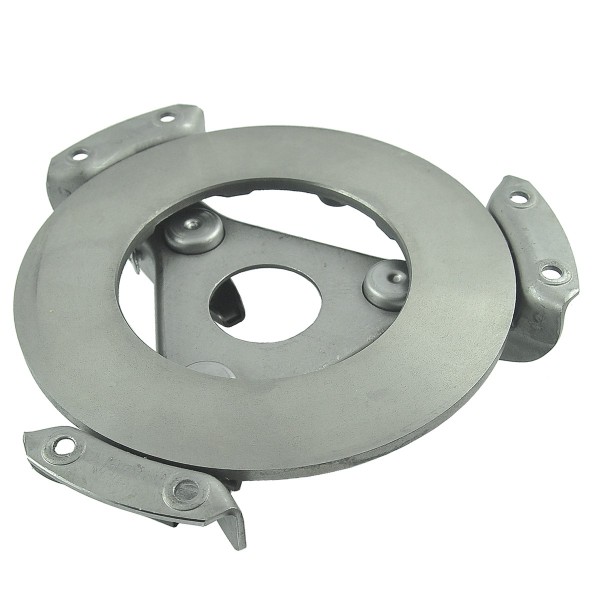

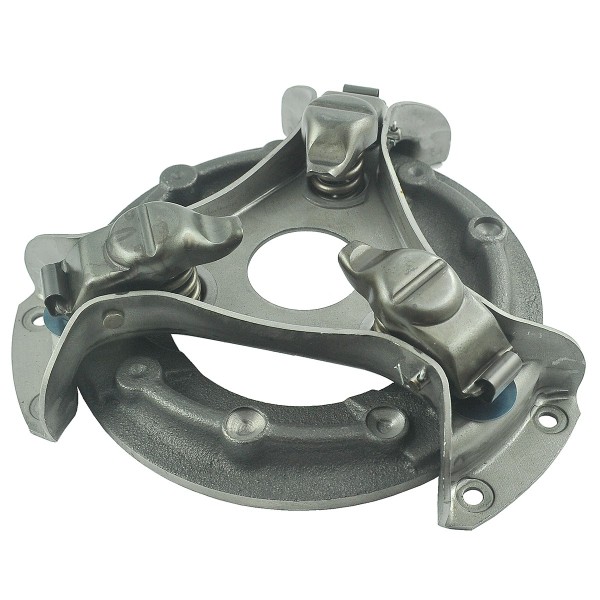

Placa de presión del disco de embrague (disco %C5% 9Bci-do-kubota/574-disc-spr %C4% 99g %C5% 82a-10t-216-mm-8-12-kubota-glgtll-1x-37460-14300-32240-14302-6-05-100-01.html">6-05-100-01 , 34220-14302, 37460-14300, 32240-14302, placa de presión %C5% 9Bci-do-shibaura/32279-disc-spr %C4% 99g %C5% SSDTYPES3 , SBA320450011) con disco de presión de diámetro 127/217 mm para tractores de la serie Shibaura SD1603, Shibaura SD1643, Shibaura SD1803, Shibaura SD1840, Shibaura SD1843, Shibaura SD2043, Shibaura SD2200, Shibaura SD2003, Shibaura SD2203, Shibaura SD2243, Shibaura SD2403, Shibaura SD2443, Shibaura SD2643, Shibaura SD2803, Shibaura SD2843 y otros.

El plato de presión del embrague es el componente que conecta la caja de cambios al motor y, por lo tanto, se encarga de transferir el par motor, a través de la caja de cambios, a la transmisión del tractor. Para simplificar este complejo proceso, el plato de presión del embrague se encarga de mover el tractor, arrancarlo y detenerlo, y de cambiar las relaciones de velocidad. El plato de presión del embrague consta de una carcasa, resortes de compresión y un disco de embrague. Su función principal es ejercer suficiente fuerza de fricción sobre el disco de embrague para evitar que ambos componentes (plato de presión y disco) giren a diferentes velocidades.

El disco de embrague es el componente encargado de transferir la potencia del motor (cigüeñal) a la caja de cambios (eje del embrague). El disco consta de un cubo estriado montado en el eje del embrague y un disco con resortes y forros de fricción de grosor adecuado. El disco , presionado por el segundo elemento del embrague, el plato de presión, utiliza la fuerza de fricción (la ausencia de fricción durante la transferencia de potencia) de estos dos elementos para impulsar el tractor. Los resortes de los discos de embrague reducen las vibraciones generadas a altas velocidades del motor.

Dimensiones (presión):

• Diámetro total (carcasa): 265 mm,
• Diámetro interior de la placa de presión: 127 mm,
• Diámetro exterior de la placa de presión: 217 mm,
• Altura: 70 mm,
• Distancia entre los orificios de los tornillos de montaje: 50/180 mm (medidos entre sí),
• Números de pieza originales: 320450010, F450011, FD320021, SBA320450011, SBA320400010, SBA320400211, SBA320400212, SBA320450010.

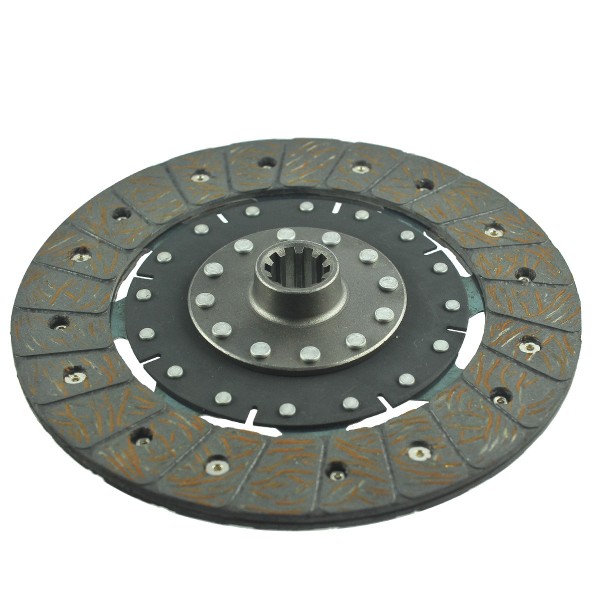

Dimensiones (escudo):

• Diámetro exterior: 216 mm,
• Diámetro interior: 25,75 mm (medido entre dientes), 20,60 (medido con fresa),
• Altura del buje: 25 mm,
• Espesor: 9,30 mm,
• Número de dientes: 10T,
• Números de pieza originales: 34220-14302, 34220-14300, 35220-99160, 37460-14300, 37560-14300, 38240-14300,
• Números de pieza: 32240-14302, 6-05-100-01.

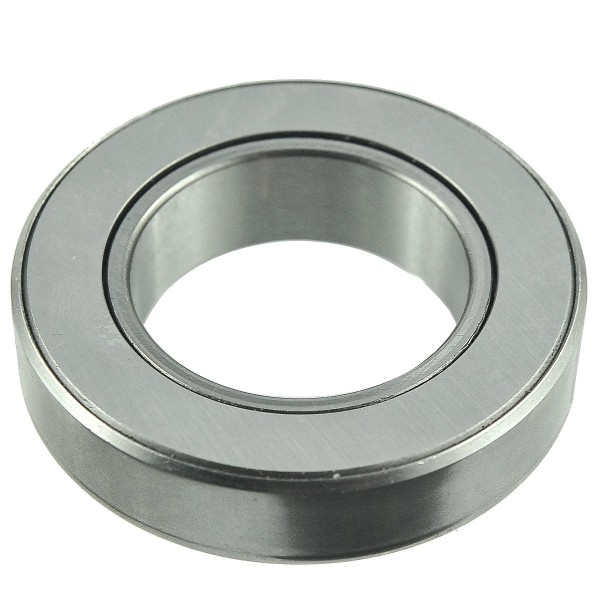

Dimensiones (rodamiento):

• Diámetro interior: 45 mm,
• Diámetro exterior: 77 mm,
• Altura: 19 mm,
• Números de pieza originales: CT45-1S, 45TNK20.

Modelos de tractores :

• Shibaura SD1603,
• Shibaura SD1643,
• shibaura sd1803,
• Shibaura SD1840,
• Shibaura SD1843,
• Shibaura SD2043,
• Shibaura SD2200,
• Shibaura SD2003,
• Shibaura SD2203,
• Shibaura SD2243,
• Shibaura SD2403,
• Shibaura SD2443,
• Shibaura SD2643,
• Shibaura SD2803,
• Shibaura SD2843.

Las primeras señales de un embrague desgastado incluyen un ruido inusual al presionar o soltar el pedal, un olor desagradable o un chirrido en la caja de cambios. Al reemplazar un embrague, se recomienda reemplazar todos los componentes (disco, plato de presión, rodamiento), ya que estos componentes suelen desgastarse al mismo tiempo.

Las primeras señales de desgaste del disco de embrague son el deslizamiento , lo que dificulta o imposibilita el movimiento del vehículo. El tractor no acelera al aumentar la velocidad del motor. El disco de embrague también puede mostrar signos de desgaste si está contaminado con aceite. Se recomienda reemplazar el disco junto con el plato de presión y el cojinete de desembrague, ya que todos estos componentes tienen una durabilidad y un desgaste similares. Otra señal de desgaste del disco de embrague es la imposibilidad de engranar una marcha.

Almacén : K18 A29

*Las fotografías son sólo para fines ilustrativos y pueden diferir en detalles del producto entregado debido a diferencias en la producción a lo largo de los años.
