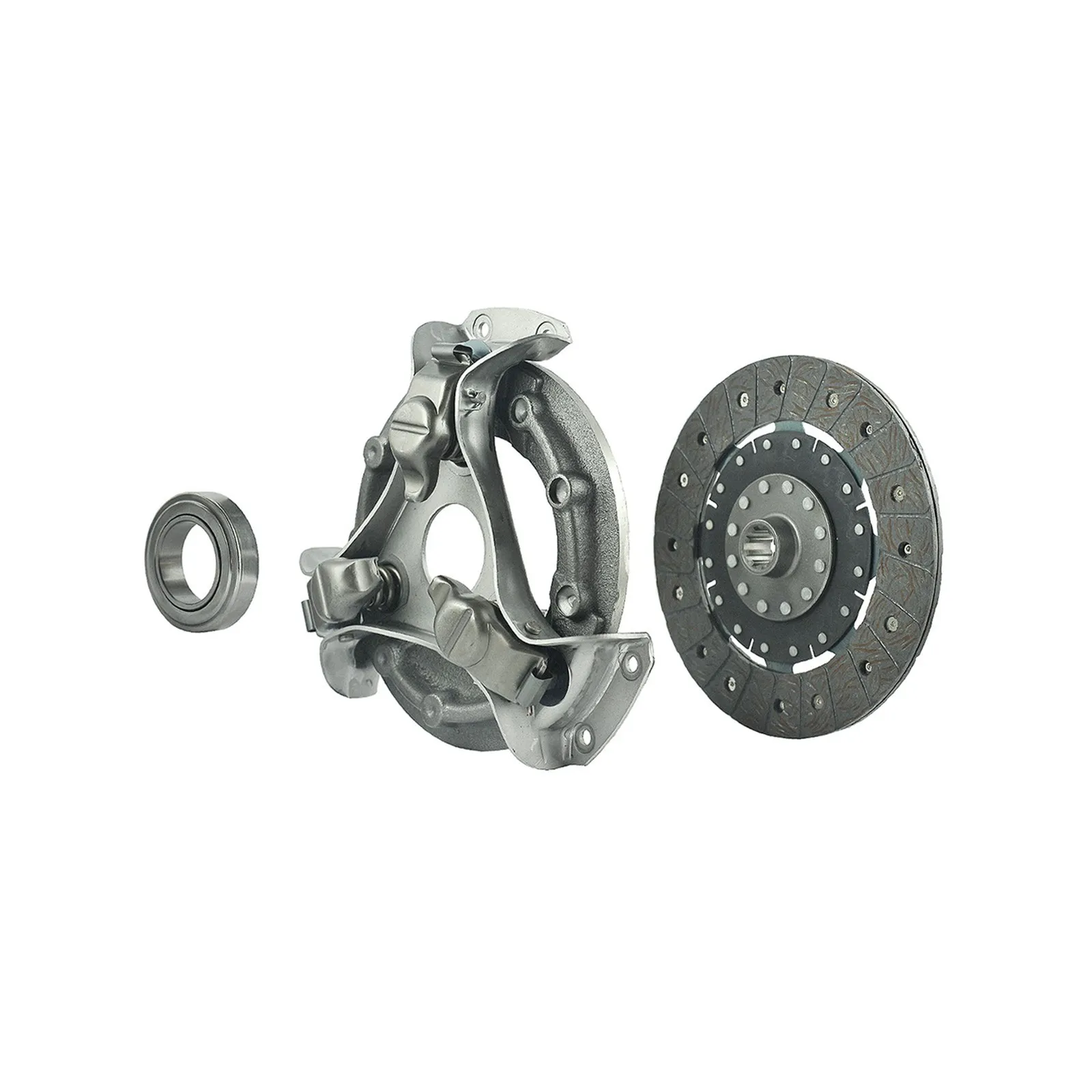

Kupplung / Shibaura SD1603 / SD1643 / SD1803 / SD1840 / SD1843 / SD2043 / SD2200 / SD2003 / SD2203 / SSDCLUTCH

Kupplungsscheiben-Druckplatte (Scheibe %C5% 9Bci-do-kubota/574-disc-spr %C4% 99g %C5% 82a-10t-216-mm-8-12-kubota-glgtll-1x-37460-14300-32240-14302-6-05-100-01.html">6-05-100-01 , 34220-14302, 37460-14300, 32240-14302, Druckplatte %C5% 9Bci-do-shibaura/32279-disc-spr %C4% 99g %C5% 82a-shibaura-s325sd1643sd1840sd1843sd2043sd2200sd2243sd2443sd2643sd2843se2540.html">SSDTYPES3 , SBA320450011) mit Druckscheibendurchmesser 127 / 217 mm für Traktoren der Marke Shibaura , Serien Shibaura SD1603, Shibaura SD1643, Shibaura SD1803, Shibaura SD1840, Shibaura SD1843, Shibaura SD2043, Shibaura SD2200, Shibaura SD2003, Shibaura SD2203, Shibaura SD2243, Shibaura SD2403, Shibaura SD2443, Shibaura SD2643, Shibaura SD2803, Shibaura SD2843 und andere.

Die Kupplungsdruckplatte verbindet Getriebe und Motor und ist somit für die Drehmomentübertragung vom Motor über das Getriebe auf den Antriebsstrang des Traktors verantwortlich. Um diesen komplexen Vorgang zu vereinfachen, ist die Kupplungsdruckplatte für die Bewegung des Traktors, das Anfahren und Anhalten sowie die Änderung der Übersetzungsverhältnisse zuständig. Die Kupplungsdruckplatte besteht aus einem Gehäuse, Druckfedern und einer Kupplungsscheibe. Ihre Hauptfunktion besteht darin, ausreichend Reibungskraft auf die Kupplungsscheibe auszuüben, um zu verhindern, dass sich die beiden Komponenten (Druckplatte und Scheibe) mit unterschiedlichen Drehzahlen drehen.

Die Kupplungsscheibe ist das Bauteil, das für die Kraftübertragung vom Motor (Kurbelwelle) zum Getriebe (Kupplungswelle) verantwortlich ist. Die Scheibe besteht aus einer auf der Kupplungswelle montierten Keilnabe und einer mit Federn und entsprechend dicken Reibbelägen bestückten Scheibe. Die Scheibe wird vom zweiten Kupplungselement, der Druckplatte, angepresst und nutzt die Reibungskraft (die fehlende Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben sorgen für die Reduzierung der bei hohen Motordrehzahlen entstehenden Vibrationen.

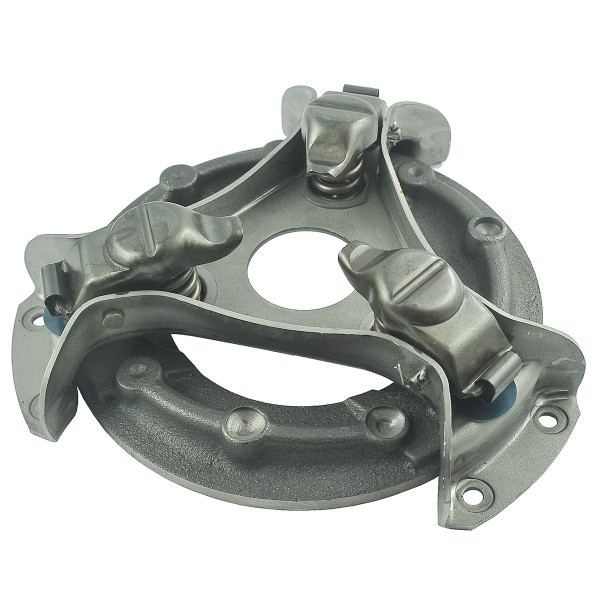

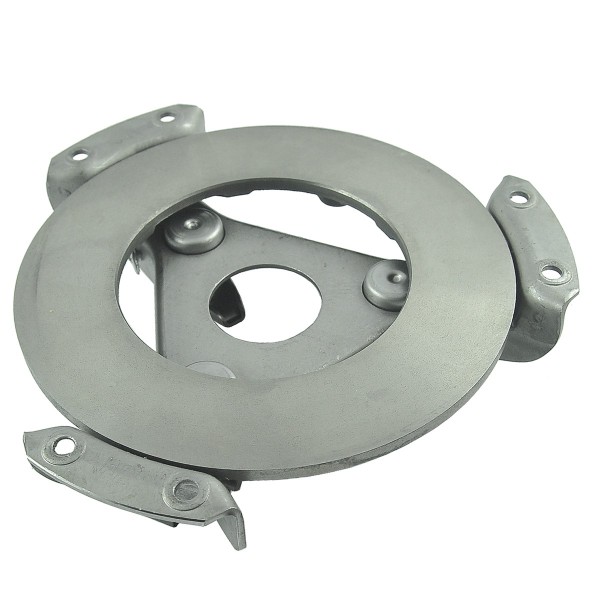

Abmessungen (Druck):

• Gesamtdurchmesser (Gehäuse): 265 mm,
• Innendurchmesser der Druckplatte: 127 mm,
• Druckplatten-Außendurchmesser: 217 mm,
• Höhe: 70 mm,
• Abstand der Befestigungsschraubenlöcher: 50 / 180 mm (voneinander gemessen),
• Originalteilenummern: 320450010, F450011, FD320021, SBA320450011, SBA320400010, SBA320400211, SBA320400212, SBA320450010.

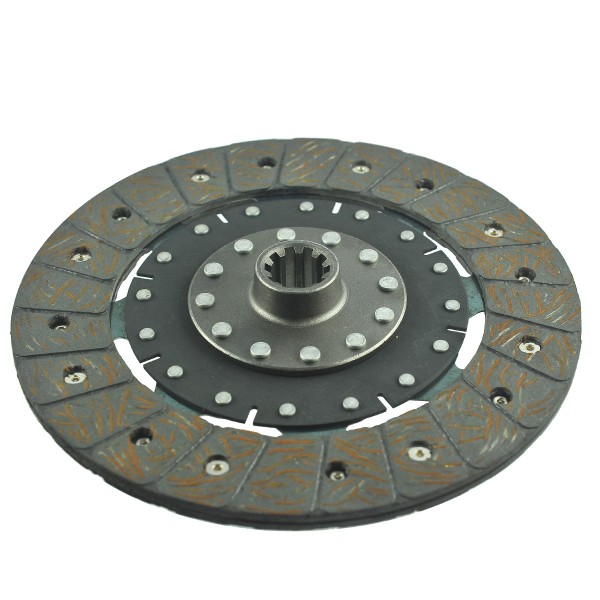

Abmessungen (Schild):

• Außendurchmesser: 216 mm,
• Innendurchmesser: 25,75 mm (zwischen den Zähnen gemessen), 20,60 (mit Fräser gemessen),
• Nabenhöhe: 25 mm,
• Dicke: 9,30 mm,
• Anzahl der Zähne: 10T,
• Originalteilenummern: 34220-14302, 34220-14300, 35220-99160, 37460-14300, 37560-14300, 38240-14300,
• Teilenummern: 32240-14302, 6-05-100-01.

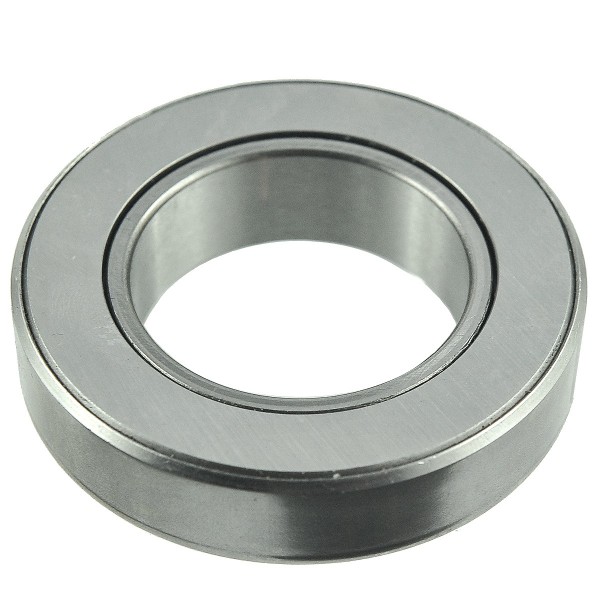

Abmessungen (Lager):

• Innendurchmesser: 45 mm,
• Außendurchmesser: 77 mm,
• Höhe: 19 mm,
• Originalteilenummern: CT45-1S, 45TNK20.

Traktormodelle :

• Shibaura SD1603,
• Shibaura SD1643,
• Shibaura SD1803,
• Shibaura SD1840,
• Shibaura SD1843,
• Shibaura SD2043,
• Shibaura SD2200,
• Shibaura SD2003,
• Shibaura SD2203,
• Shibaura SD2243,
• Shibaura SD2403,
• Shibaura SD2443,
• Shibaura SD2643,
• Shibaura SD2803,
• Shibaura SD2843.

Erste Anzeichen für eine verschlissene Kupplung sind ungewöhnliche Geräusche beim Betätigen oder Loslassen des Kupplungspedals, ein unangenehmer Geruch oder ein schleifendes Geräusch aus dem Getriebe. Beim Austausch einer Kupplung empfiehlt es sich, alle Komponenten (Scheibe, Druckplatte, Lager) auszutauschen, da diese oft gleichzeitig verschleißen.

Die ersten Anzeichen für Verschleiß (Verschleiß) der Kupplungsscheibe sind ein Durchrutschen der Kupplung , wodurch sich das Fahrzeug nur noch schwer oder gar nicht mehr bewegen lässt. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch die Kupplungsscheibe kann Verschleißerscheinungen aufweisen, wenn sie mit Öl verunreinigt ist. Es empfiehlt sich, die Scheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager auszutauschen, da alle diese Komponenten eine vergleichbare Haltbarkeit und Abnutzung aufweisen. Ein weiteres Anzeichen für Verschleiß der Kupplungsscheibe ist das Nichteinlegen eines Gangs.

Lager : K18 A29

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
