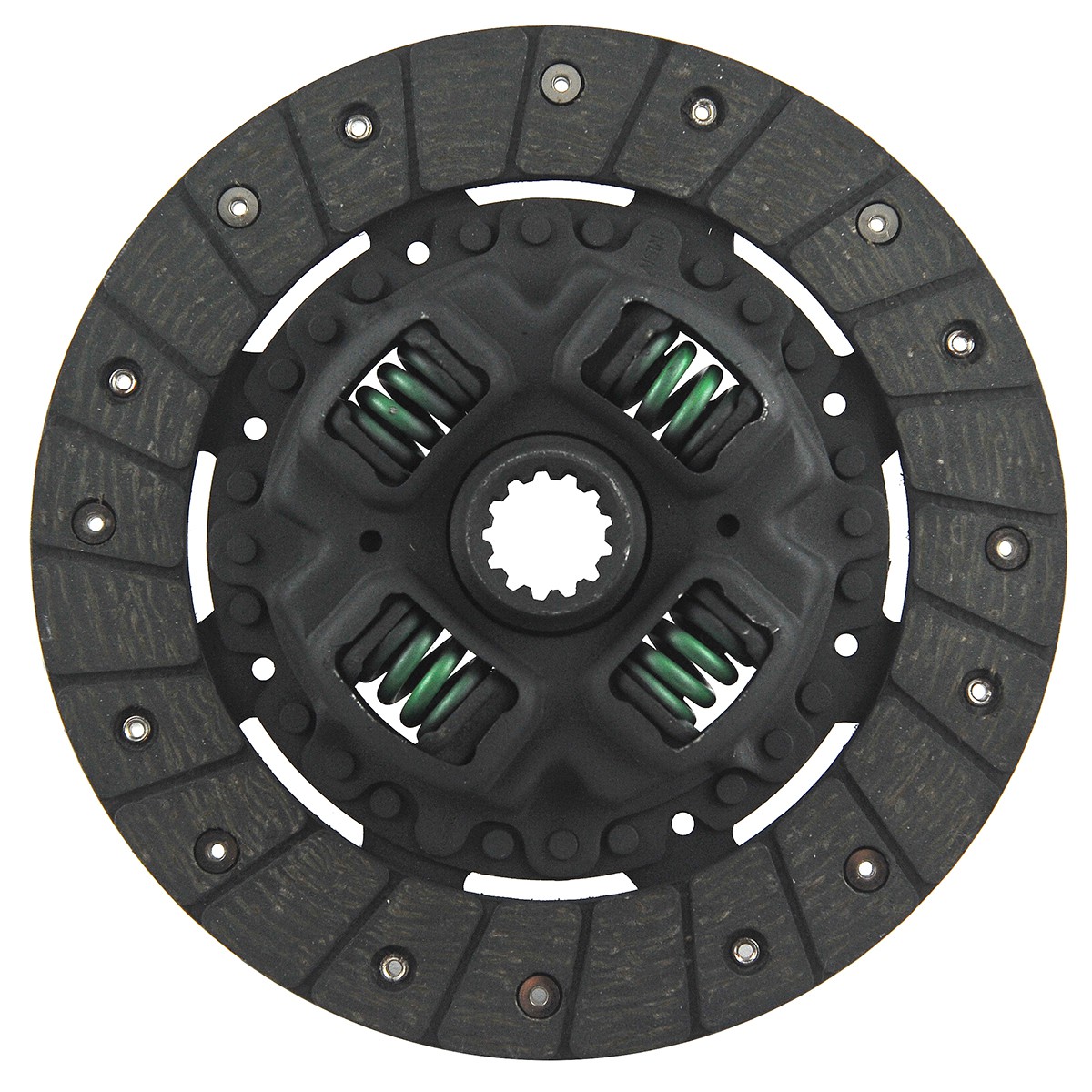

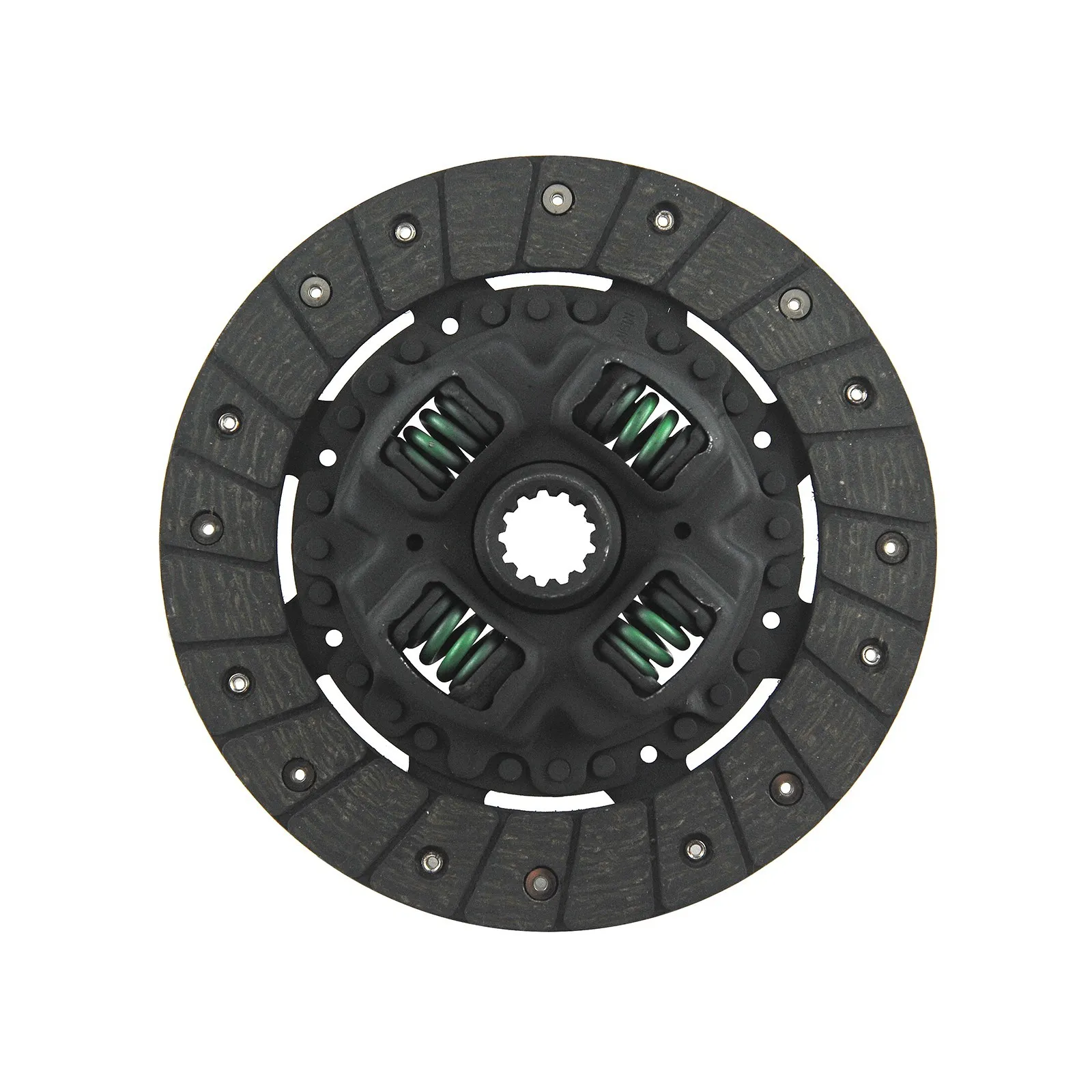

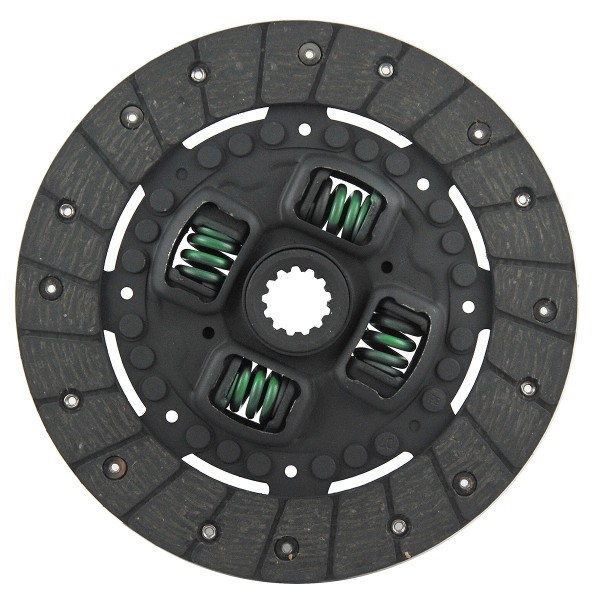

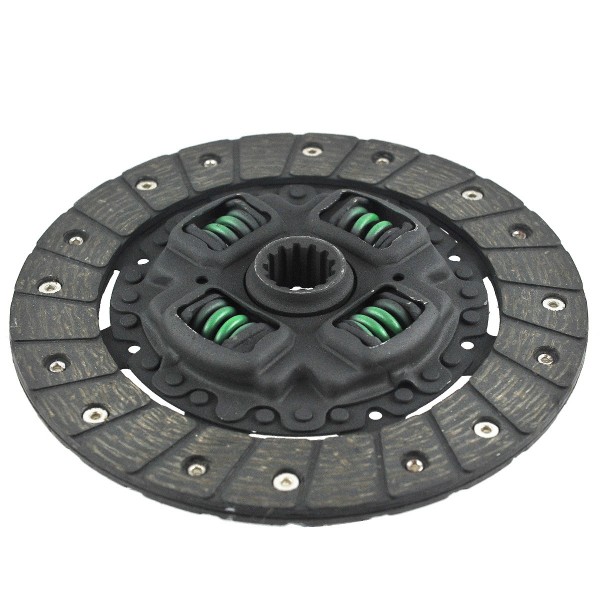

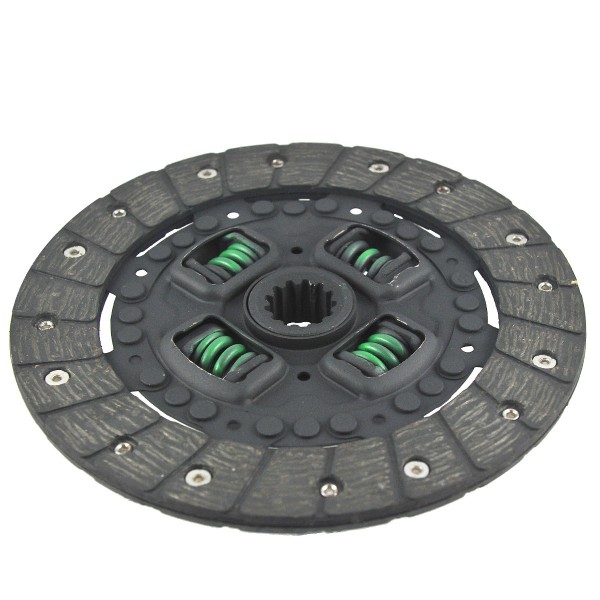

Disque d'embrayage (plateau de pression 7-26-110-03, TU180/TU200, roulement 08490-00001, 1445-120-002-00) de diamètre 200 mm , hauteur du moyeu 25 mm , diamètre intérieur entre dents 25,20 mm et 21,80 mm (mesuré ensemble) Dents cannelées pour tracteurs Hinomoto des séries Hinomoto E16, Hinomoto E18, Hinomoto E202, Hinomoto E204, Hinomoto E222, Hinomoto E224, Hinomoto E1802, Hinomoto E1804, Hinomoto E2002, Hinomoto E2004, Hinomoto E2302, Hinomoto E2304 de tracteurs Iseki Série Iseki 3025, Iseki TL1900, Iseki TU180, Iseki TU185, Iseki TU187, Iseki TU197, Iseki TU200, Iseki TU205, Iseki TU215, Iseki TU217, Iseki TU225, Iseki TU227, Iseki TU1700, Iseki TU1900, Iseki TU2100, Iseki TU2300, Iseki TU2500, Iseki TS1610, Iseki TS1700, Iseki TS1910, Iseki TS2200, Iseki TS2202, Iseki TS2205, Iseki TS2210, Iseki TS2220, Iseki TE3210, Yanmar F15, Yanmar F18, Yanmar F20, Yanmar F22, Yanmar F24, Yanmar F26, Yanmar F195, Yanmar F220, Yanmar F235, Yanmar FX15, Yanmar FX18, Yanmar FX20, Yanmar FX22, Yanmar FX24, Yanmar FX26, Yanmar FX195, Yanmar FX215, Yanmar FX235, Yanmar YM1802, Yanmar YM1820, Yanmar YM2002, Yanmar YM2020, Yanmar YM2202, Yanmar YM2220, Yanmar YM2402, Yanmar YM2420, Shibaura P19, Shibaura P21 et autres.
Le disque d'embrayage est l'élément qui transmet la puissance du moteur (vilebrequin) à la boîte de vitesses (arbre d'embrayage). Il se compose d'un moyeu cannelé monté sur l'arbre d'embrayage et d'un disque muni de ressorts et de garnitures de friction d'épaisseur adaptée. Le disque, pressé par le plateau de pression, utilise la force de friction (l'absence de frottement lors de la transmission de puissance) de ces deux éléments pour propulser le tracteur. Les ressorts du disque d'embrayage permettent d'atténuer les vibrations générées à haut régime moteur.
Dimensions :
- diamètre extérieur : 200 mm (8 pouces),
- diamètre intérieur : 25,20 mm (mesuré entre les dents de la fraise), 21,80 mm (mesuré avec la fraise),
- nombre de dents 13T,
- Hauteur du moyeu : 25 mm,
- épaisseur : 8 mm,
- Numéros de pièces d'origine : 3281105M91, 194535-21400, 2402-3200-00, 142000000000, 1416-120-007-00, 1416-100-052-00, 1444-130-201-10,
- Numéros de comparaison : 8-05-100-02, 7-05-100-06, S.20329,
- Numéros de pièces : S.71993.
Modèles de tracteurs :
Hinmoto :
- Hinomoto E16,
- Hinomoto E18,
- Hinomoto E202,
- Hinomoto E204,
- Hinomoto E222,
- Hinomoto E224,
- Hinomoto E1802,
- Hinomoto E1804,
- Hinomoto E2002,
- Hinomoto E2004,
- Hinomoto E2302,
- Hinomoto E2304.
Iseki :
- Iseki 3025,
- Iseki TE3210,
- Iseki TL1900,
- Iseki TU180,
- Iseki TU185,
- Iseki TU187,
- Iseki TU197,
- Iseki TU200,
- Iseki TU205,
- Iseki TU215,
- Iseki TU217,
- Iseki TU225,
- Iseki TU227,
- Iseki TU1700,
- Iseki TU1900,
- Iseki TU2100,
- Iseki TU2300,
- Iseki TU2500,
- Iseki TS1610,
- Iseki TS1700,
- Iseki TS1910,
- Iseki TS2200,
- Iseki TS2202,
- Iseki TS2205,
- Iseki TS2210,
- Iseki TS2220.
Yanmar :
- Yanmar F15,
- Yanmar F18,
- Yanmar F20,
- Yanmar F22,
- Yanmar F24,
- Yanmar F26,
- Yanmar F195,
- Yanmar F220,
- Yanmar F235,
- Yanmar FX15,
- Yanmar FX18,
- Yanmar FX20,
- Yanmar FX22,
- Yanmar FX24,
- Yanmar FX26,
- Yanmar FX195,
- Yanmar FX215,
- Yanmar FX235,
- Yanmar YM1802,
- Yanmar YM1820,
- Yanmar YM2002,
- Yanmar YM2020,
- Yanmar YM2202,
- Yanmar YM2220,
- Yanmar YM2402,
- Yanmar YM2420.
Shibaura :
- Shibaura P19,
- Shibaura P21.
Les premiers signes d'usure du disque d'embrayage sont le patinage de l'embrayage, rendant difficile, voire impossible, le déplacement du véhicule. Le tracteur peine à accélérer lorsque le régime moteur augmente. Le disque d'embrayage peut également présenter des signes d'usure s'il est contaminé par de l'huile. Il est recommandé de remplacer le disque en même temps que le plateau de pression et la butée d'embrayage, car ces composants ont une durée de vie et une usure comparables. L'impossibilité de passer une vitesse est un autre signe d'usure du disque d'embrayage.
Magazine : K18:N46
*Les photos sont présentées à titre indicatif seulement et peuvent différer légèrement du produit livré en raison des variations de production au fil des ans.
