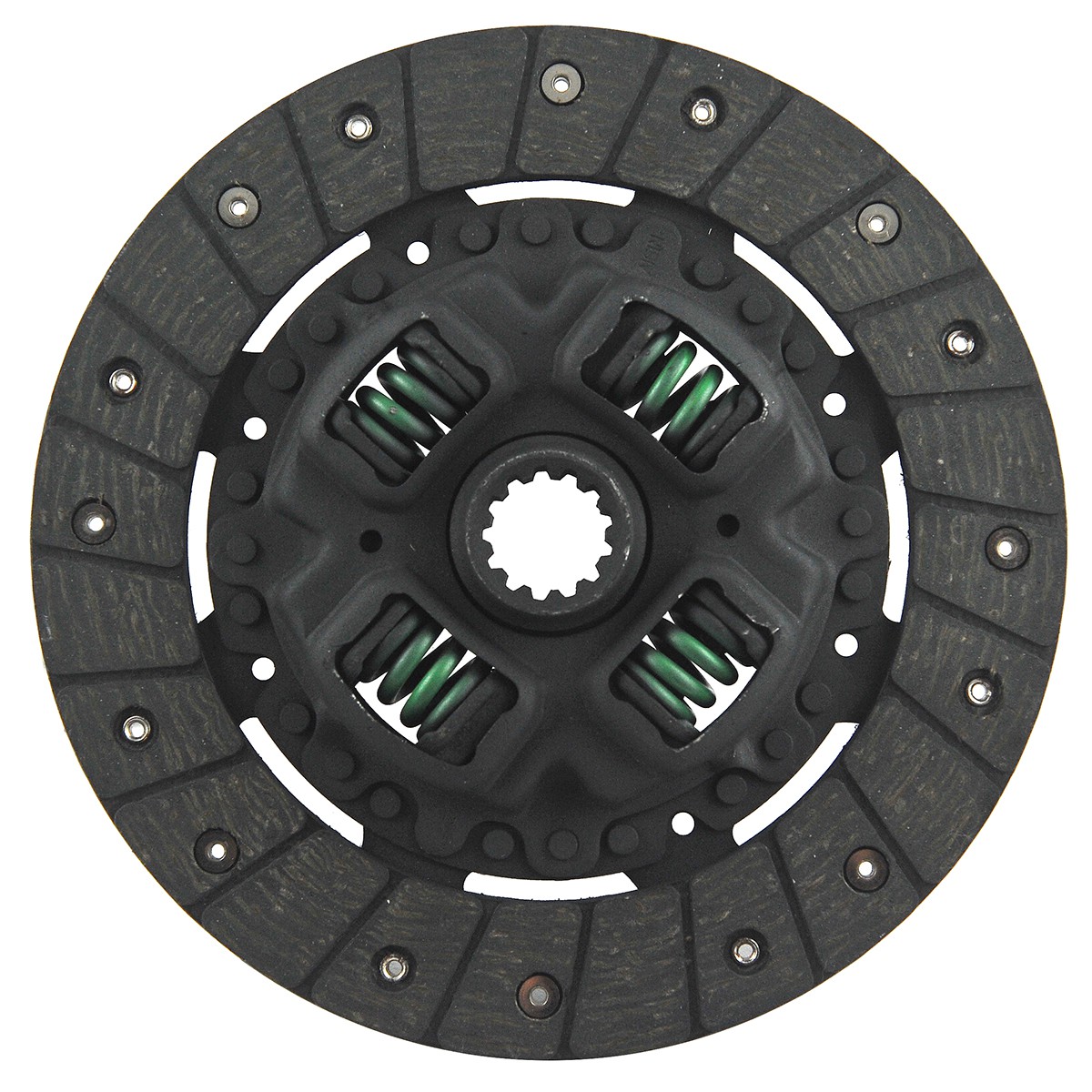

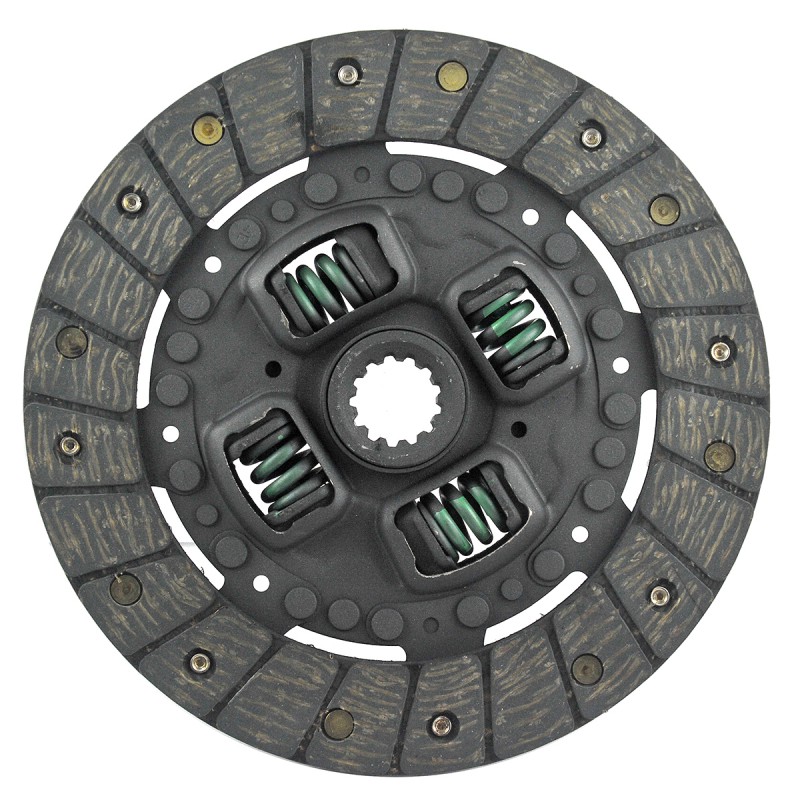

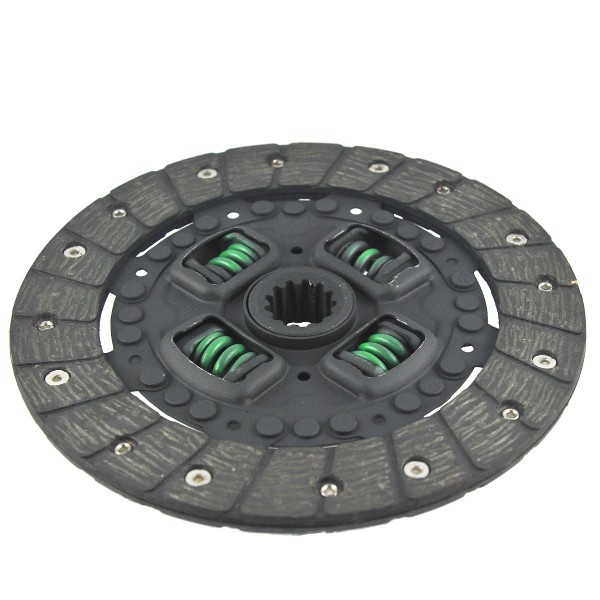

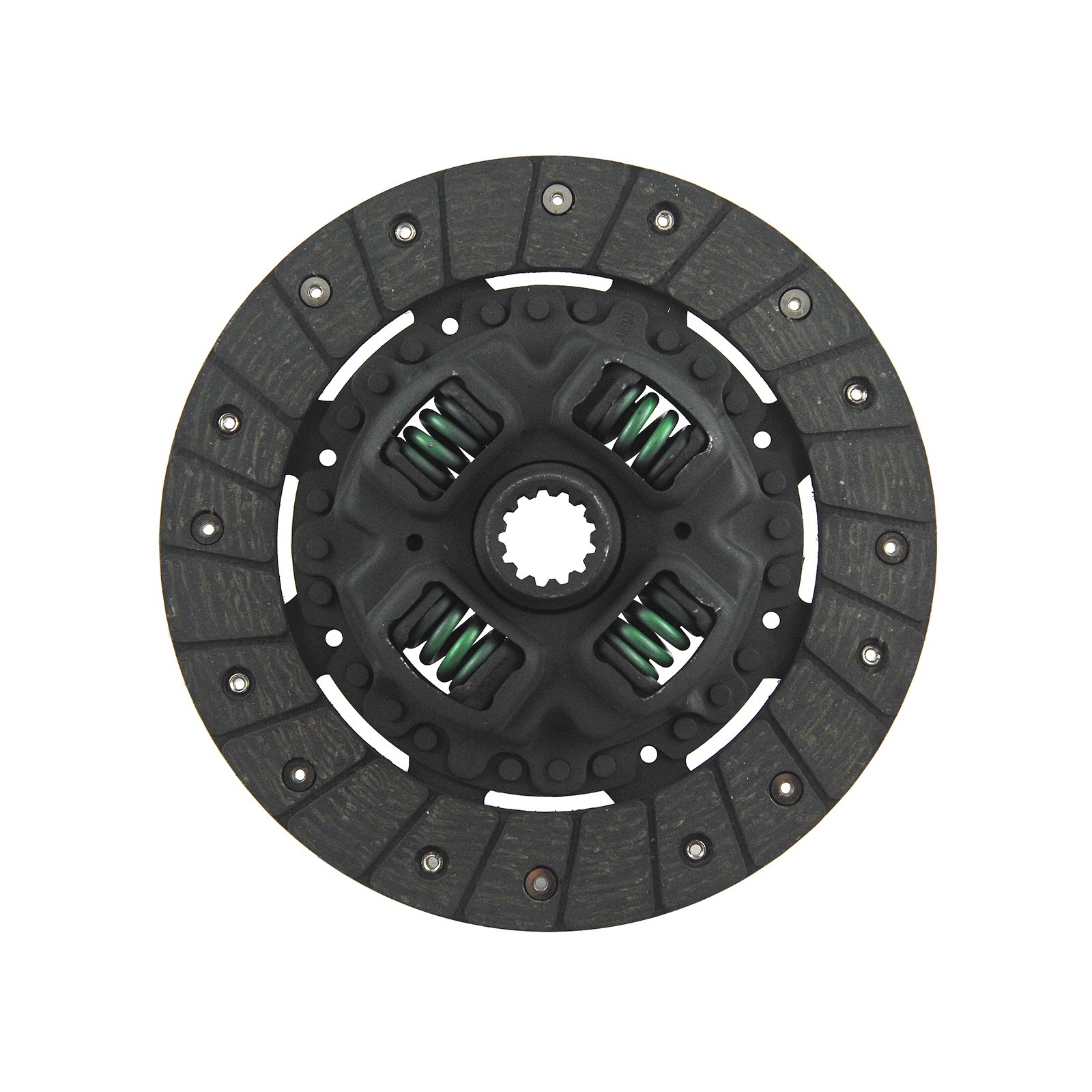

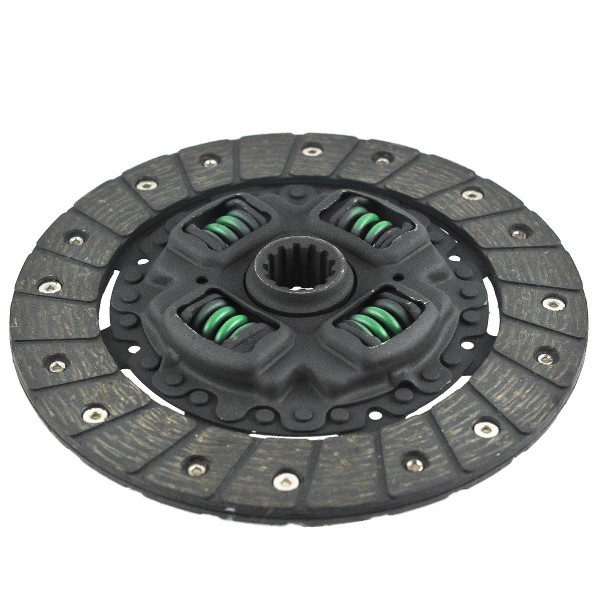

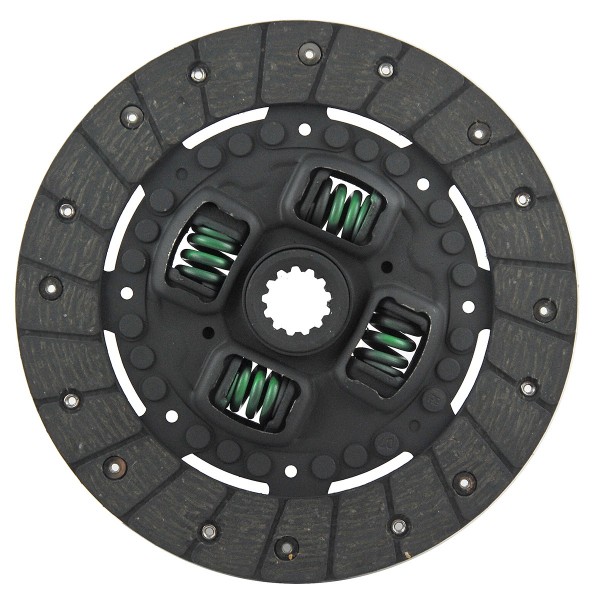

Kupplungsscheibe (Druckplatte 7-26-110-03, TU180/TU200, Lager 08490-00001, 1445-120-002-00) mit einem Durchmesser von 200 mm , Nabenhöhe 25 mm , Innendurchmesser zwischen den Zähnen 25,20 mm und 21,80 mm (gemessen zusammen) Keilverzahnung für Hinomoto -Traktoren der Serien Hinomoto E16, Hinomoto E18, Hinomoto E202, Hinomoto E204, Hinomoto E222, Hinomoto E224, Hinomoto E1802, Hinomoto E1804, Hinomoto E2002, Hinomoto E2004, Hinomoto E2302, Hinomoto E2304 der Iseki-Traktoren Iseki 3025-Serie, Iseki TL1900, Iseki TU180, Iseki TU185, Iseki TU187, Iseki TU197, Iseki TU200, Iseki TU205, Iseki TU215, Iseki TU217, Iseki TU225, Iseki TU227, Iseki TU1700, Iseki TU1900, Iseki TU2100, Iseki TU2300, Iseki TU2500, Iseki TS1610, Iseki TS1700, Iseki TS1910, Iseki TS2200, Iseki TS2202, Iseki TS2205, Iseki TS2210, Iseki TS2220, Iseki TE3210, Yanmar F15, Yanmar F18, Yanmar F20, Yanmar F22, Yanmar F24, Yanmar F26, Yanmar F195, Yanmar F220, Yanmar F235, Yanmar FX15, Yanmar FX18, Yanmar FX20, Yanmar FX22, Yanmar FX24, Yanmar FX26, Yanmar FX195, Yanmar FX215, Yanmar FX235, Yanmar YM1802, Yanmar YM1820, Yanmar YM2002, Yanmar YM2020, Yanmar YM2202, Yanmar YM2220, Yanmar YM2402, Yanmar YM2420, Shibaura P19, Shibaura P21 und andere.
Die Kupplungsscheibe überträgt die Kraft vom Motor (Kurbelwelle) auf das Getriebe (Kupplungswelle). Sie besteht aus einer auf der Kupplungswelle montierten, verzahnten Nabe und einer Scheibe mit Federn und entsprechend dicken Reibbelägen. Die von der Druckplatte, dem zweiten Kupplungselement, zusammengepresste Scheibe nutzt die Reibungskraft (den Wegfall der Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben reduzieren Vibrationen, die bei hohen Motordrehzahlen entstehen.
Abmessungen :
- Außendurchmesser: 200 mm (8 Zoll),
- Innendurchmesser: 25,20 mm (gemessen zwischen den Schneidezähnen), 21,80 mm (gemessen zusammen mit dem Schneidwerkzeug),
- Anzahl der Zähne 13T,
- Nabenhöhe: 25 mm,
- Dicke: 8 mm,
- Originalteilenummern: 3281105M91, 194535-21400, 2402-3200-00, 142000000000, 1416-120-007-00, 1416-100-052-00, 1444-130-201-10,
- Vergleichsnummern: 8-05-100-02, 7-05-100-06, S.20329,
- Teilenummern: S.71993.
Traktormodelle :
Hinmoto :
- Hinomoto E16,
- Hinomoto E18,
- Hinomoto E202,
- Hinomoto E204,
- Hinomoto E222,
- Hinomoto E224,
- Hinomoto E1802,
- Hinomoto E1804,
- Hinomoto E2002,
- Hinomoto E2004,
- Hinomoto E2302,
- Hinomoto E2304.
Iseki :
- Iseki 3025,
- Iseki TE3210,
- Iseki TL1900,
- Iseki TU180,
- Iseki TU185,
- Iseki TU187,
- Iseki TU197,
- Iseki TU200,
- Iseki TU205,
- Iseki TU215,
- Iseki TU217,
- Iseki TU225,
- Iseki TU227,
- Iseki TU1700,
- Iseki TU1900,
- Iseki TU2100,
- Iseki TU2300,
- Iseki TU2500,
- Iseki TS1610,
- Iseki TS1700,
- Iseki TS1910,
- Iseki TS2200,
- Iseki TS2202,
- Iseki TS2205,
- Iseki TS2210,
- Iseki TS2220.
Yanmar :
- Yanmar F15,
- Yanmar F18,
- Yanmar F20,
- Yanmar F22,
- Yanmar F24,
- Yanmar F26,
- Yanmar F195,
- Yanmar F220,
- Yanmar F235,
- Yanmar FX15,
- Yanmar FX18,
- Yanmar FX20,
- Yanmar FX22,
- Yanmar FX24,
- Yanmar FX26,
- Yanmar FX195,
- Yanmar FX215,
- Yanmar FX235,
- Yanmar YM1802,
- Yanmar YM1820,
- Yanmar YM2002,
- Yanmar YM2020,
- Yanmar YM2202,
- Yanmar YM2220,
- Yanmar YM2402,
- Yanmar YM2420.
Shibaura :
- Shibaura P19,
- Shibaura P21.
Erste Anzeichen für Kupplungsscheibenverschleiß sind durchrutschende Kupplungen, die das Anfahren des Fahrzeugs erschweren oder unmöglich machen. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch Ölverschmutzung der Kupplungsscheibe kann Verschleißerscheinungen hervorrufen. Es wird empfohlen, die Kupplungsscheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager zu ersetzen, da alle diese Bauteile eine vergleichbare Lebensdauer und einen ähnlichen Verschleiß aufweisen. Ein weiteres Anzeichen für Kupplungsscheibenverschleiß ist, dass sich kein Gang mehr einlegen lässt.
Magazin : K18:N46
*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
