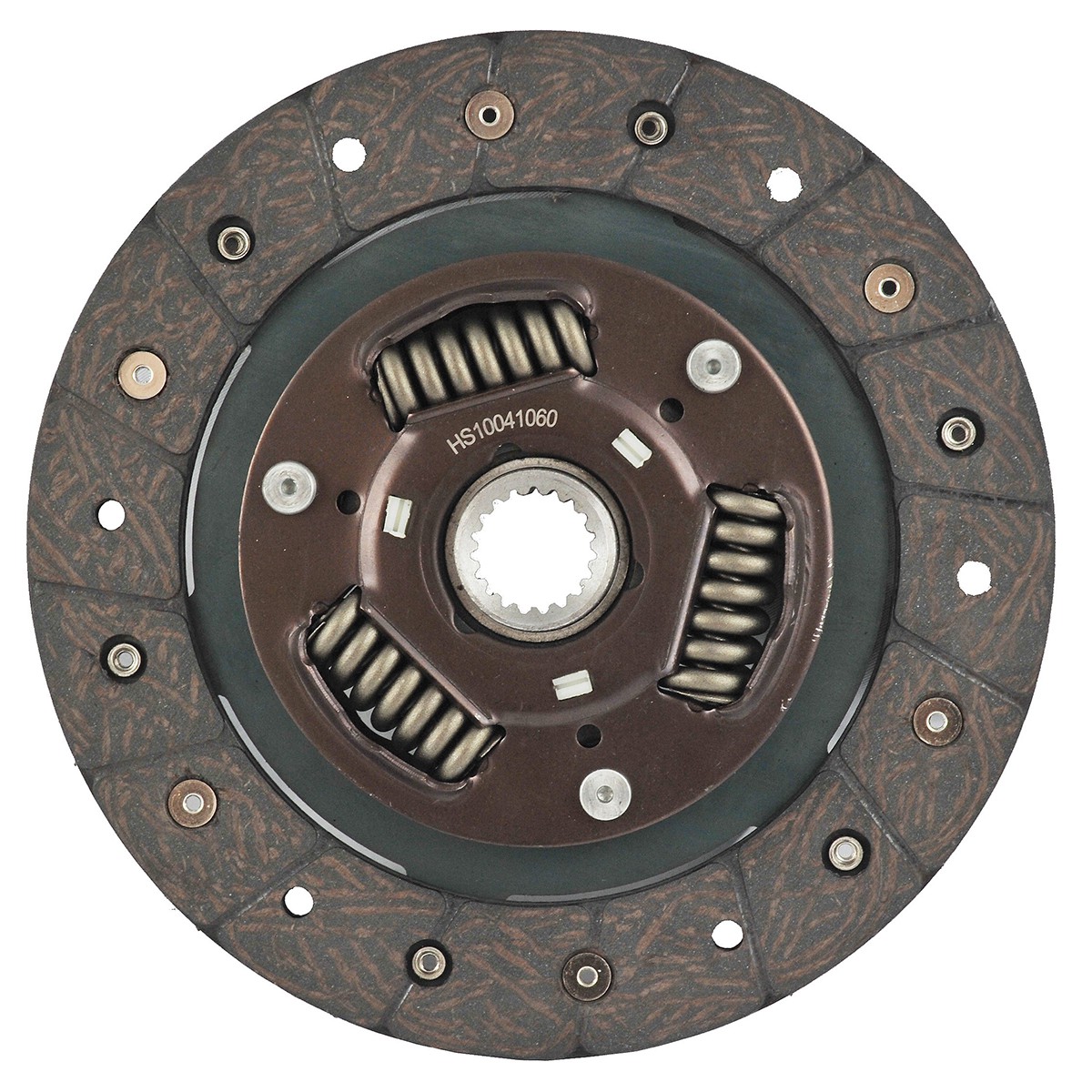

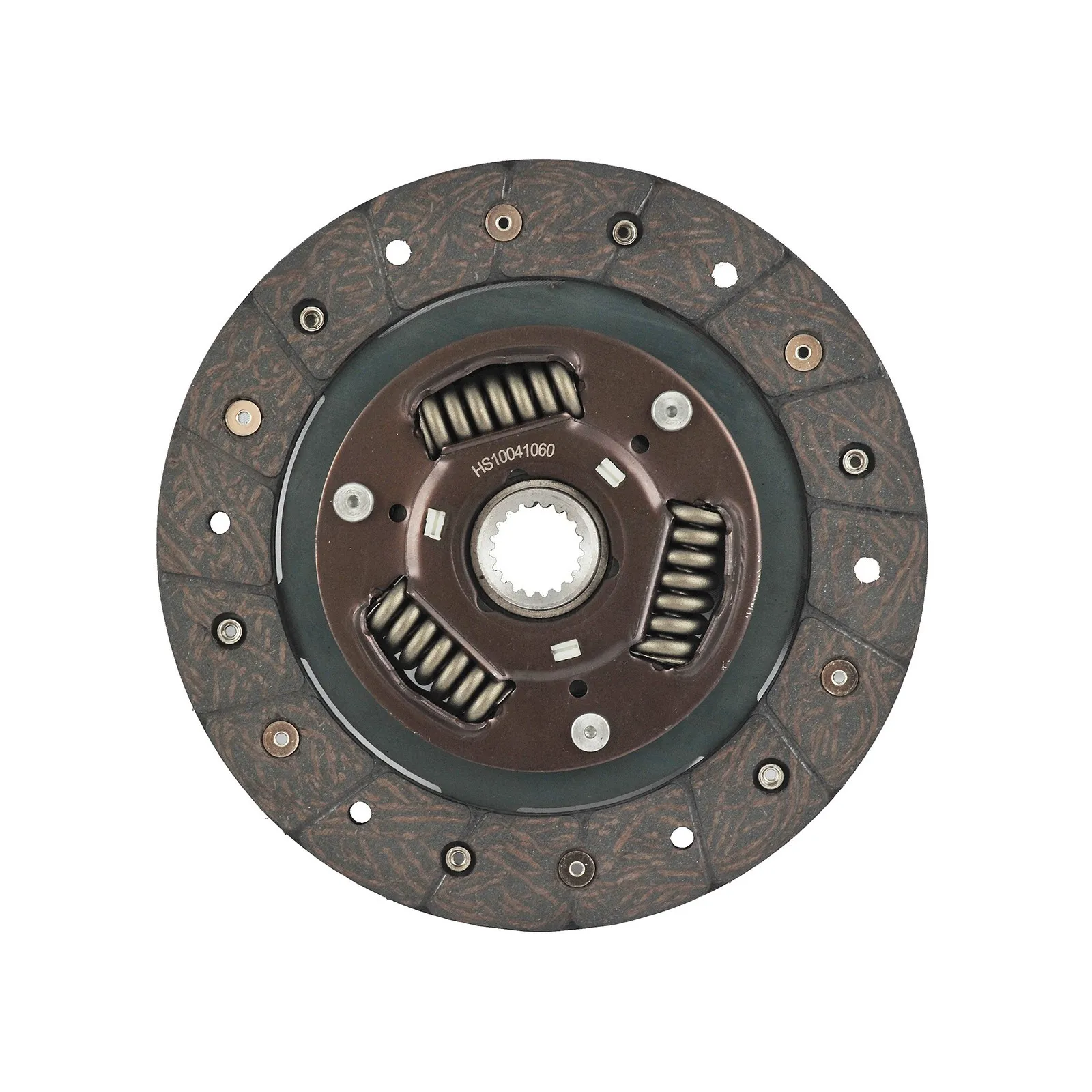

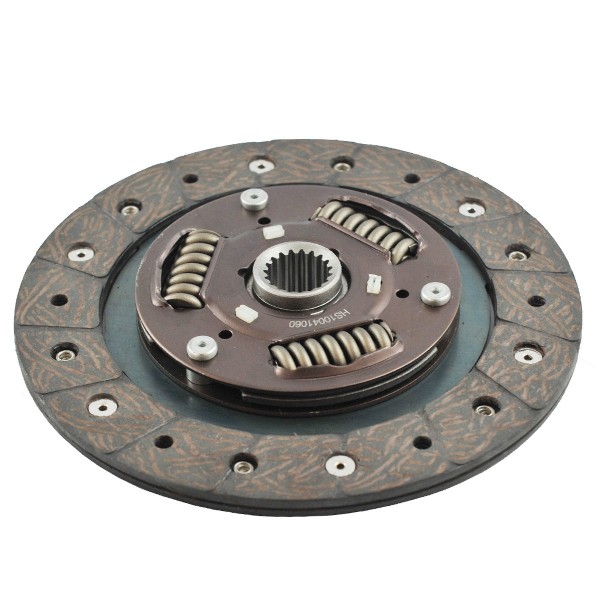

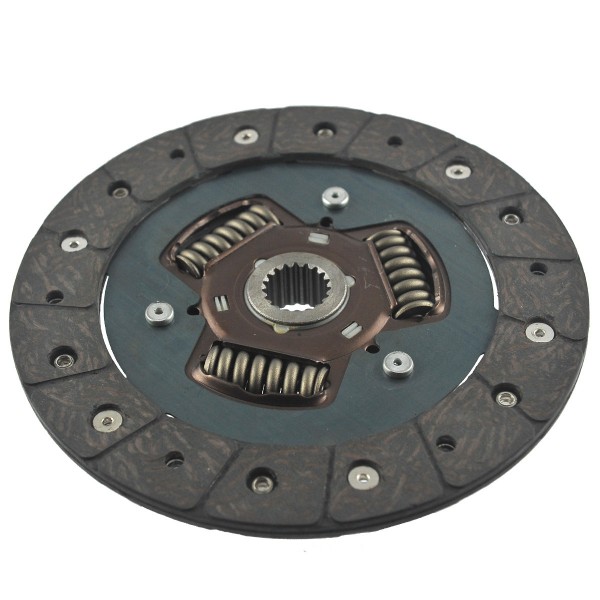

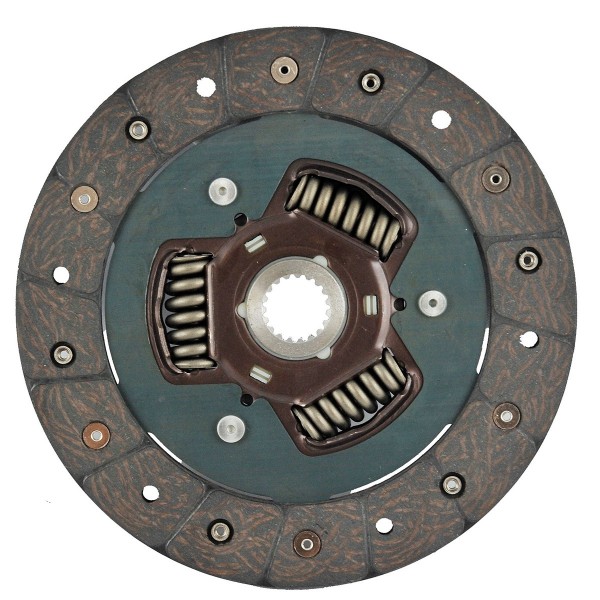

Disque d'embrayage / 19 dents / 7 1/4" / 180 mm / Yanmar YM1100 / YM1300 / YM1401 / YM1510 / YM1601 / YM1702 / YM1720

Disque d'embrayage (plateau de pression 33004, 794200- 21700, roulement 44018, TK33) d'un diamètre de 180 mm (7-1/4 pouces), d'une hauteur de moyeu de 27 mm , d'un diamètre intérieur mesuré entre les dents de 21,50 mm et 18,90 mm avec des dents cannelées pour les tracteurs et mini-tracteurs Yanmar des séries Yanmar YM1100, Yanmar YM1300, Yanmar YM1401, Yanmar YM1510, Yanmar YM1601, Yanmar YM1702, Yanmar YM1720 et autres.

Le disque d'embrayage est l'élément qui transmet la puissance du moteur (vilebrequin) à la boîte de vitesses (arbre d'embrayage). Il se compose d'un moyeu cannelé monté sur l'arbre d'embrayage et d'un disque muni de ressorts et de garnitures de friction d'épaisseur adaptée. Le disque, pressé par le plateau de pression, utilise la force de friction (l'absence de frottement lors de la transmission de puissance) de ces deux éléments pour propulser le tracteur. Les ressorts du disque d'embrayage permettent d'atténuer les vibrations générées à haut régime moteur.

Dimensions :

• Diamètre : 180 mm (7 1/4 pouces),
• Diamètre intérieur : 21,50 mm (mesuré entre les dents de la fraise), 18,90 mm (mesuré avec les dents de la fraise),
• Nombre de dents : 19T,
• Hauteur du moyeu : 27 mm,
• Épaisseur : 8 mm,
• Numéros de référence : 32004, XL393CT-1,
• Numéros de pièces : HS10041060, 794200-21400.

Modèles de tracteurs :

• Yanmar YM1100,
• Yanmar YM1300,
• Yanmar YM1401,
• Yanmar YM1510,
• Yanmar YM1601,
• Yanmar YM1702,
• Yanmar YM1720.

Les premiers signes d' usure du disque d'embrayage sont le patinage de l'embrayage , rendant difficile, voire impossible, le déplacement du véhicule. Le tracteur peine à accélérer lorsque le régime moteur augmente. Le disque d'embrayage peut également présenter des signes d'usure s'il est contaminé par de l'huile. Il est recommandé de remplacer le disque en même temps que le plateau de pression et la butée d'embrayage, car ces composants ont une durée de vie et une usure comparables. L'impossibilité de passer une vitesse est un autre signe d'usure du disque d'embrayage.

Magazine : M01:B71

*Les photos sont présentées à titre indicatif seulement et peuvent différer légèrement du produit livré en raison des variations de production au fil des ans.
