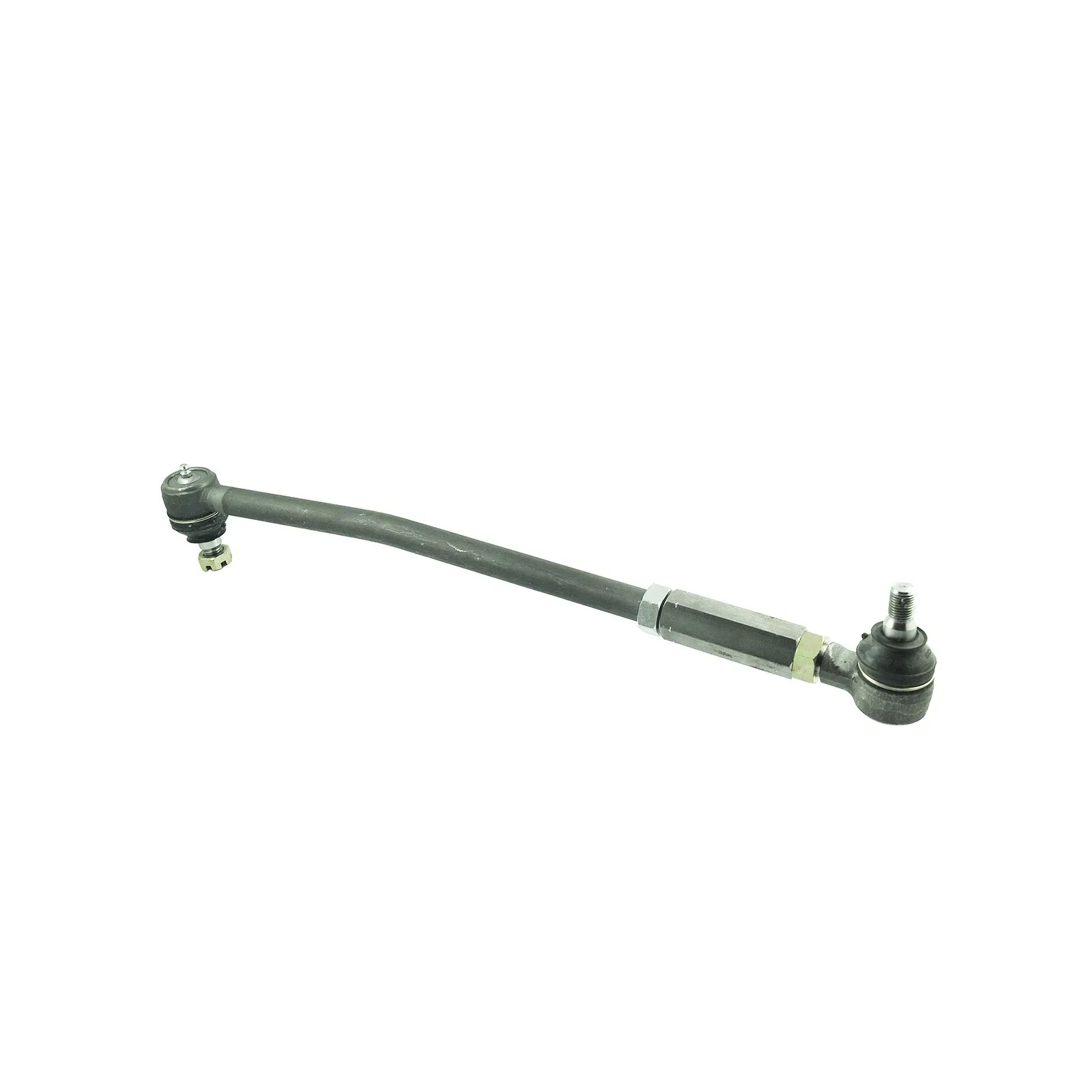

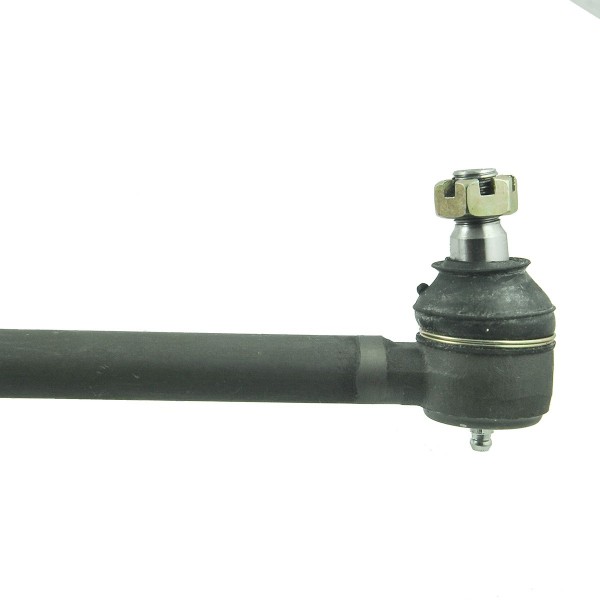

Barre de direction / 540 mm / Kubota L3408

Biellette de direction 540 mm (embout de biellette de direction %C5% 9Bci-do-kubota/7224-ko %C5% 84c %C3% B3wka-dr %C4% 85 %C5% BCka-steering-74-x-430-mm-right-kubota-l3408-6-23-133-18.html">6-23-133-18 + embout de biellette de %C5% 9Bci-do-kubota/493-ko %C5% 84c %C3% B3wka-dr %C4% 85 %C5% BCka-steering-77-x-107-mm-kubota-l2808l3408-6-23-133-02.html">6-23-133-02 + biellette connecteur %C5% 9Bci-do-kubota/358- %C5% 82 %C4% 85cznik-ko %C5% 84c %C3% B3wki-dr %C4% 85 %C5% BCka-m20-x-15-80-mm-kubota-l3408-32570-44720-5-15-249-06.html">5-15-249-06 ) pour tracteurs Kubota de la série Kubota L3408 et autres.

La rotule de direction, ou biellette de direction avec ses embouts, est un élément de direction reliant les roues au boîtier de direction. Une installation correcte de cet élément affecte directement l'angle de braquage et, par conséquent, la tenue de route du véhicule. Les signes visibles les plus courants indiquant la nécessité de remplacer une rotule de direction sont un jeu dans la direction ou une usure anormale visible des pneus. N'oubliez pas qu'un bon état des rotules de direction améliore la sécurité de conduite et prolonge la durée de vie des pneus.

La barre de direction a une longueur totale de 540 mm, boulon de fixation entièrement serré. Les dimensions exactes de chaque composant sont détaillées ci-dessous.

Dimensions de l'extrémité de la tige %C5% 9Bci-do-kubota/493-ko %C5% 84c %C3% B3wka-dr %C4% 85 %C5% BCka-kierowniczego-77-x-107-mm-kubota-l2808l3408-6-23-133-02.html">6-23-133-02 :

• longueur totale : 107 mm,
• diamètre de la tête : 41 mm,
• longueur du filetage : 17 / 47 mm,

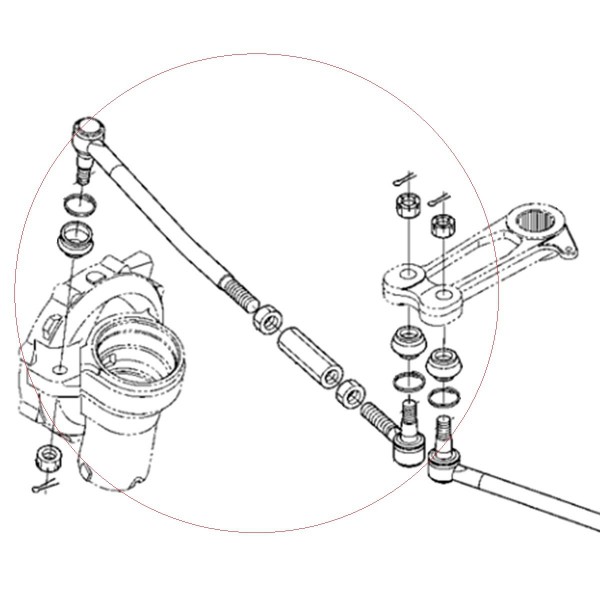

• hauteur de la tête (voir dessin) : 77 mm,
• hauteur du cône : 44 / 27 mm,
• diamètre du cône (voir dessin) : 18 / 16,50 mm,
• filetage : M13 x 1,5 / M20 x 1,50,
• numéros de comparaison : 5-23-101-15,
• références : 6-23-133-02 .

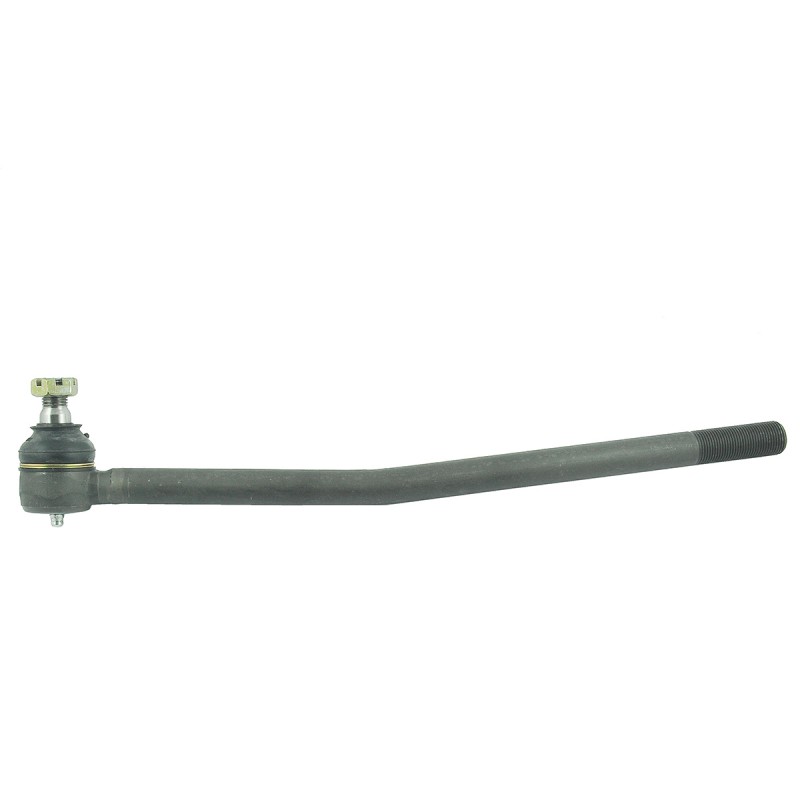

Dimensions de l'embout de bielle %C5% 9Bci-do-kubota/7224-ko %C5% 84c %C3% B3wka-dr %C4% 85 %C5% BCka-steering-74-x-430-mm-right-kubota-l3408-6-23-133-18.html">6-23-133-18 :

• longueur totale : 430 mm,
• diamètre de la tête : 40 mm,
• longueur du filetage : 15 / 50 mm,
• hauteur de la tête (voir dessin) : 74 mm,
• hauteur du cône : 42 / 27 mm,
• diamètre du cône (voir dessin) : 17,80 / 16,30 mm,
• filetage : M13 x 1,5 / M20 x 1,50,
• références de pièces : %C5% 9Bci-do-kubota/7224-ko %C5% 84c %C3% B3wka-dr %C4% 85 %C5% BCka-steering-gear-74-x-430-mm-right-kubota-l3408-6-23-133-18.html">6-23-133-18 .

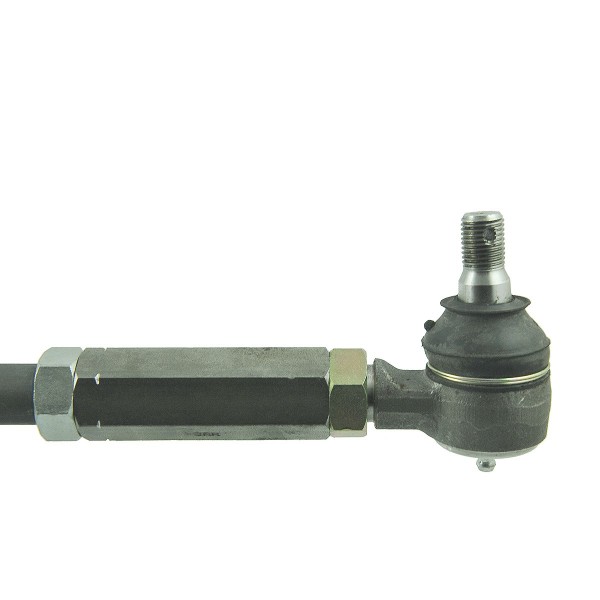

Dimensions du connecteur de tige %C5% 9Bci-do-kubota/358- %C5% 82 %C4% 85cznik-ko %C5% 84c %C3% B3wki-dr %C4% 85 %C5% BCka-m20-x-15-80-mm-kubota-l3408-32570-44720-5-15-249-06.html">5-15-249-06 :

• longueur : 80 mm.
• hauteur de l'écrou : 12 mm,
• filetage : M20 x 1,50,
• taille de la clé : 27.
• références de pièces d'origine : 32570-44720,
• numéros de pièce : %C5% 9Bci-do-kubota/358- %C5% 82 %C4% 85cznik-ko %C5% 84c %C3% B3wki-dr %C4% 85 %C5% BCka-m20-x-15-80-mm-kubota-l3408-32570-44720-5-15-249-06.html">5-15-249-06 .

Modèles de tracteurs :

• Kubota L3408.

Les premiers signes d'usure de la crémaillère de direction comprennent du jeu dans le volant, des vibrations et un retard de réaction du volant aux moindres mouvements. L'usure ou les dommages aux rotules de direction sont souvent causés par d'autres composants défectueux ou par une conduite et une utilisation incorrectes du tracteur.

Magazine : K18:A19

*Les photos sont à titre indicatif uniquement et peuvent différer dans les détails du produit livré en raison des différences de production au fil des ans.
