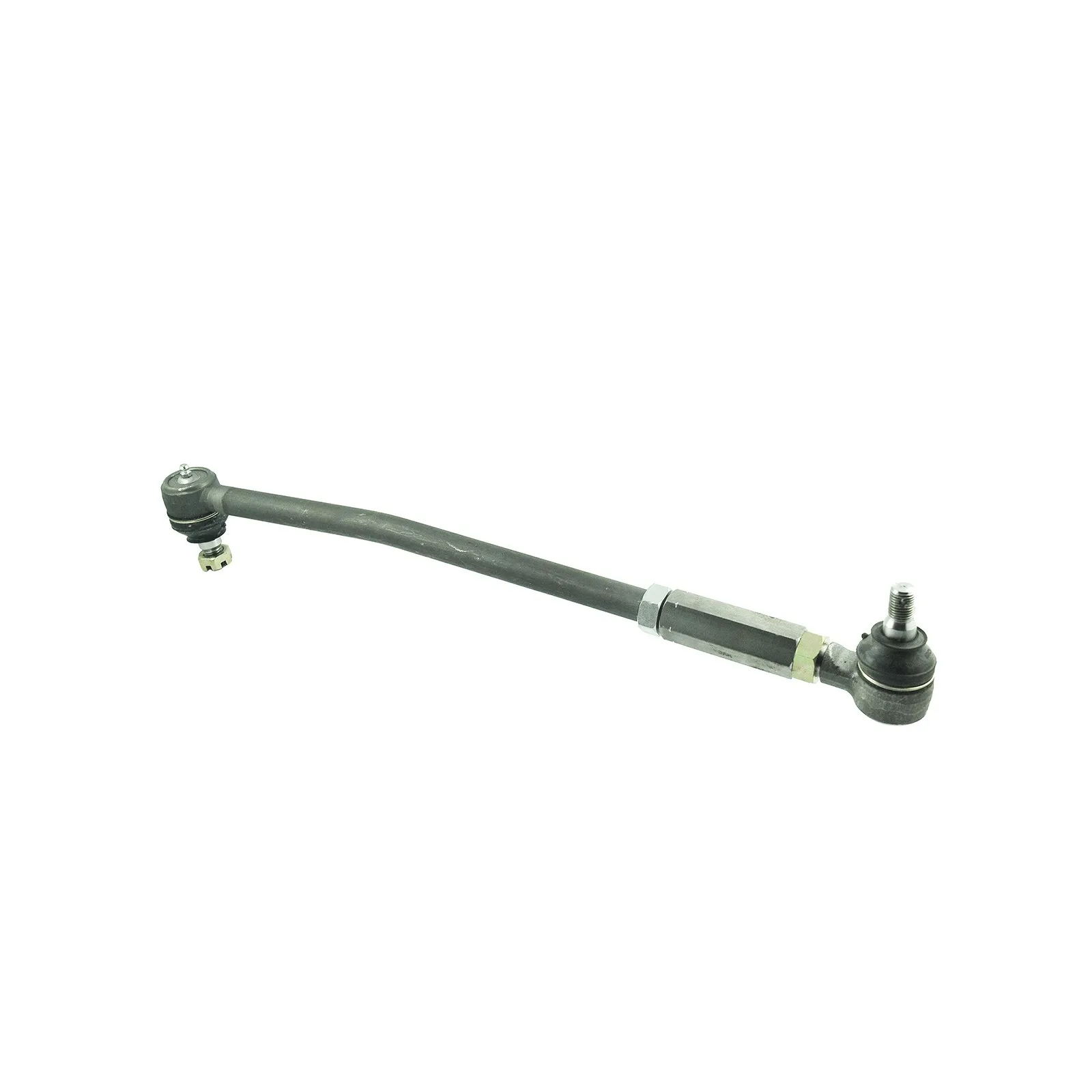

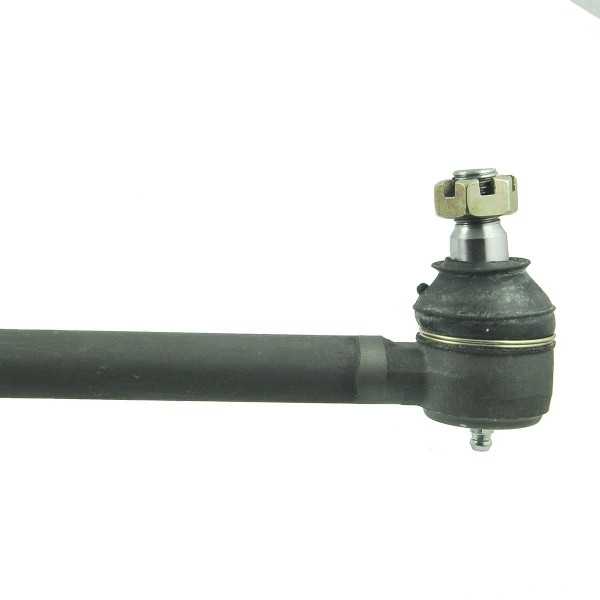

Lenkstange / 540 mm / Kubota L3408

Lenkstange 540 mm (Stangenende 6-23-133-18 + Stangenende 6-23-133-02 + Stangenverbinder 5-15-249-06) für Kubota Traktoren der Baureihe Kubota L3408 und andere.

Der Spurstangenkopf, also die Spurstange mit ihren Enden, ist ein Lenkungsbauteil, das die Räder mit dem Lenkgetriebe verbindet. Der korrekte Einbau dieses Bauteils beeinflusst direkt den Lenkeinschlag und somit das Fahrverhalten des Fahrzeugs. Die häufigsten sichtbaren Anzeichen für einen notwendigen Spurstangenwechsel sind Spiel in der Lenkung oder sichtbarer, ungleichmäßiger Reifenverschleiß. Denken Sie daran: Gut erhaltene Spurstangenköpfe verbessern die Fahrsicherheit und verlängern die Lebensdauer der Reifen.

Die Lenkstange hat bei vollständig angezogener Verbindungsschraube eine Gesamtlänge von 540 mm. Die genauen Abmessungen der einzelnen Bauteile sind nachfolgend aufgeführt.

Abmessungen des Stangenendes 6-23-133-02:

• Gesamtlänge: 107 mm,
• Kopfdurchmesser: 41 mm,
• Gewindelänge: 17 / 47 mm,

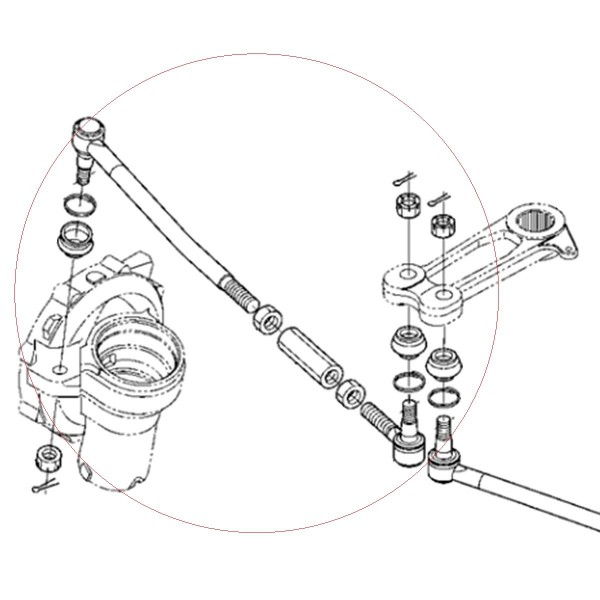

• Kopfhöhe (siehe Zeichnung): 77 mm,
• Kegelhöhe: 44 / 27 mm,
• Kegeldurchmesser (siehe Zeichnung): 18 / 16,50 mm,
• Gewinde: M13 x 1,5 / M20 x 1,50,
• Vergleichsnummern: 5-23-101-15,
• Teilenummern: 6-23-133-02.

Abmessungen der Stangenenden 6-23-133-18:

• Gesamtlänge: 430 mm,
• Kopfdurchmesser: 40 mm,
• Gewindelänge: 15 / 50 mm,
• Kopfhöhe (siehe Zeichnung): 74 mm,
• Kegelhöhe: 42 / 27 mm,
• Kegeldurchmesser (siehe Zeichnung): 17,80 / 16,30 mm,
• Gewinde: M13 x 1,5 / M20 x 1,50,
• Teilenummern: 6-23-133-18.

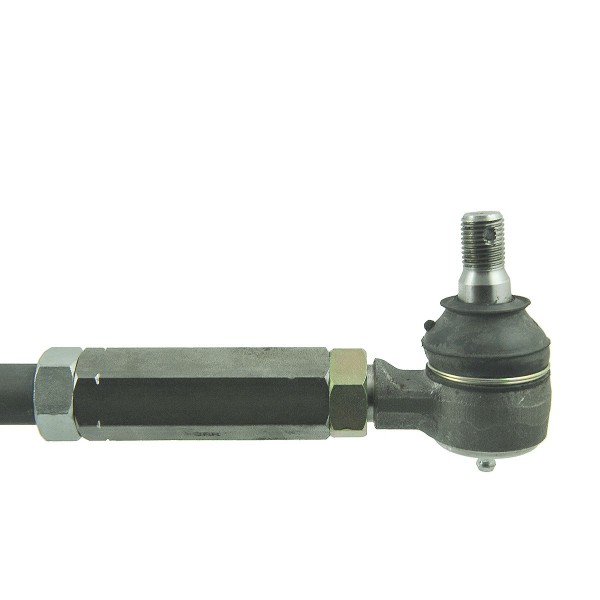

Abmessungen des Stangenverbinders 5-15-249-06:

• Länge: 80 mm.
• Mutterhöhe: 12 mm,
• Gewinde: M20 x 1,50,
• Tastengröße: 27.
• Originalteilenummern: 32570-44720,
• Teilenummern: 5-15-249-06.

Traktormodelle :

• Kubota L3408.

Erste Anzeichen für Verschleiß der Lenkung sind Spiel im Lenkrad, Lenkradvibrationen und eine verzögerte Reaktion auf leichte Lenkradbewegungen. Verschleiß oder Beschädigung der Spurstangenköpfe wird häufig durch andere defekte Bauteile oder unsachgemäße Fahrweise und Bedienung des Traktors verursacht.

Magazin: K18:T07

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
