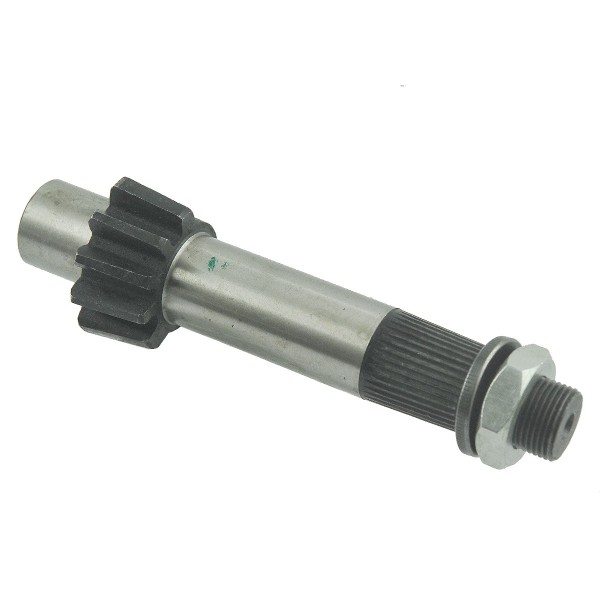

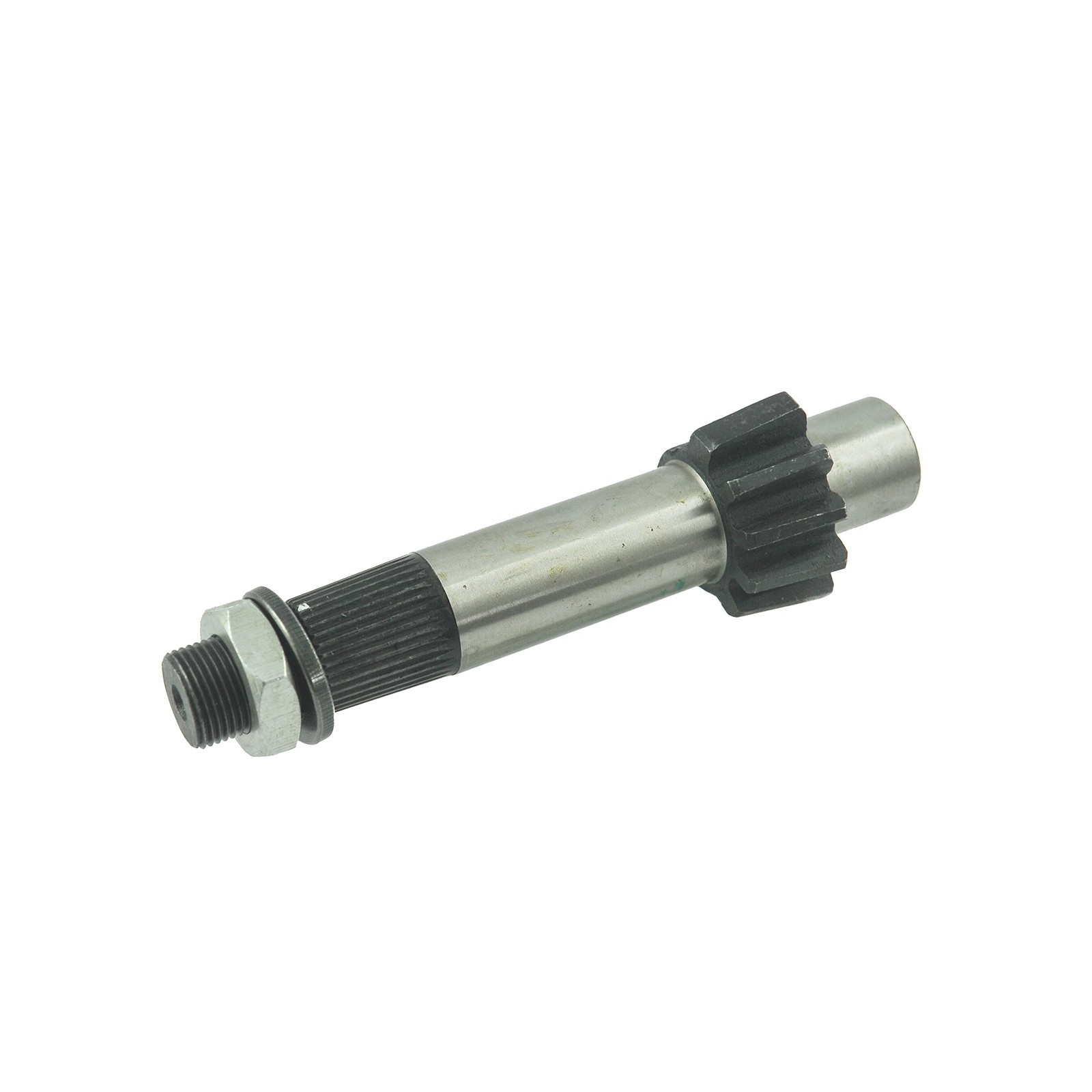

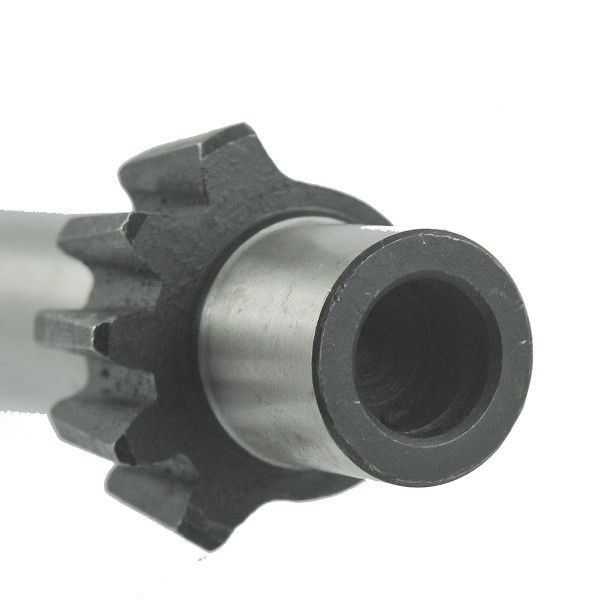

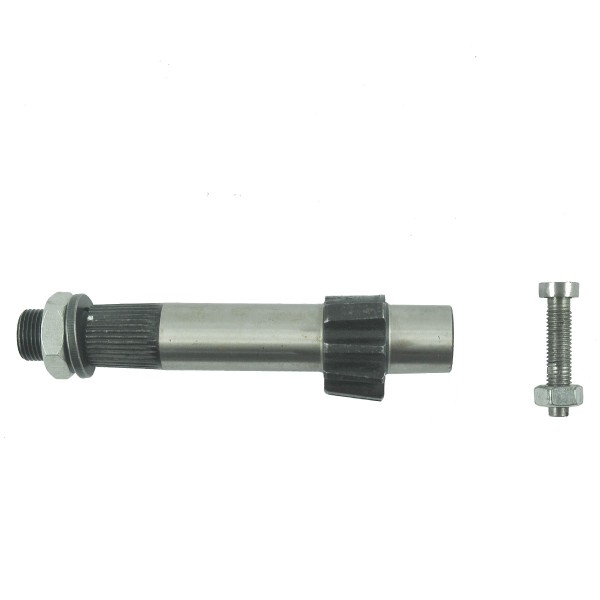

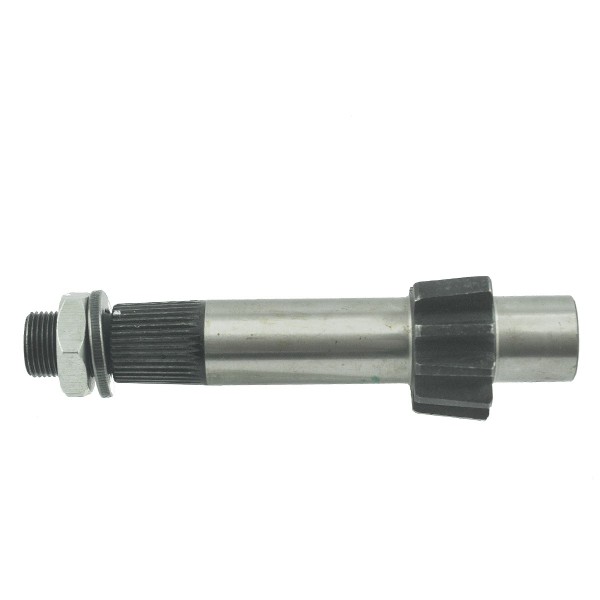

Arbre de direction / 25,70 x 163 mm / 46 dents / Yanmar

Arbre de direction d'une longueur totale de 163 mm et d'un diamètre de 25,70 mm pour tracteurs Yanmar des séries Yanmar F13, Yanmar F165, Yanmar YM122, Yanmar YM126, Yanmar YM135, Yanmar YM140, Yanmar YM142, Yanmar YM146, Yanmar YM147, Yanmar YM155, Yanmar YM186, Yanmar YM1300, Yanmar YM1301, Yanmar YM1401, Yanmar YM1502, Yanmar YM1510, Yanmar YM1602 et autres.

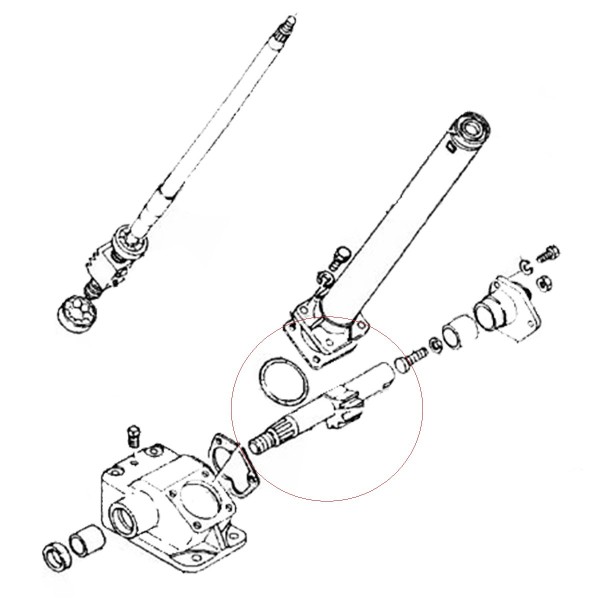

L'arbre de la colonne de direction est un composant du système de direction, parfois appelé crémaillère, et assure la direction du tracteur. Il transmet le mouvement du volant aux rotules de direction, puis aux roues directrices. L'arbre horizontal interagit directement avec l'arbre à vis sans fin vertical. L'arbre à vis sans fin est boulonné directement au volant à une extrémité, tandis que sa partie à vis sans fin, à l'autre extrémité, entraîne l'arbre horizontal et les biellettes de direction, elles-mêmes reliées aux biellettes de direction de l'essieu avant.

Dimensions :

• longueur : 163 mm,
• diamètre extérieur : 25,70 mm,
• diamètre intérieur : 15,60 mm,
• filetage : M20 x 1,5,
• longueur du filetage : 22 mm,
• nombre de dents : 46T,
• longueur utile de la fraise : 21 mm,
• taille de la clé : 30,
• références de pièces d'origine : - ,
• nombres comparatifs : - ,
• références : KUSS-421.

Modèles de tracteurs :

• Yanmar F13,
• Yanmar YM122,
• Yanmar YM126,
• Yanmar YM135,
• Yanmar YM140,
• Yanmar YM142,
• Yanmar YM146,
• Yanmar YM147,
• Yanmar YM155,
• Yanmar YM165,
• Yanmar YM186,
• Yanmar YM1300,
• Yanmar YM1301,
• Yanmar YM1401,
• Yanmar YM1502,
• Yanmar YM1510,
• Yanmar YM1602.

L'arbre de transmission assure la transmission du mouvement de l'arbre vertical avec la vis sans fin aux embouts de bielle, puis aux volants. Cette liaison doit être aussi fluide et sans jeu que possible.

Entrepôt : K04

*Les photos sont à titre indicatif uniquement et peuvent différer dans les détails du produit livré en raison des différences de production au fil des ans.
