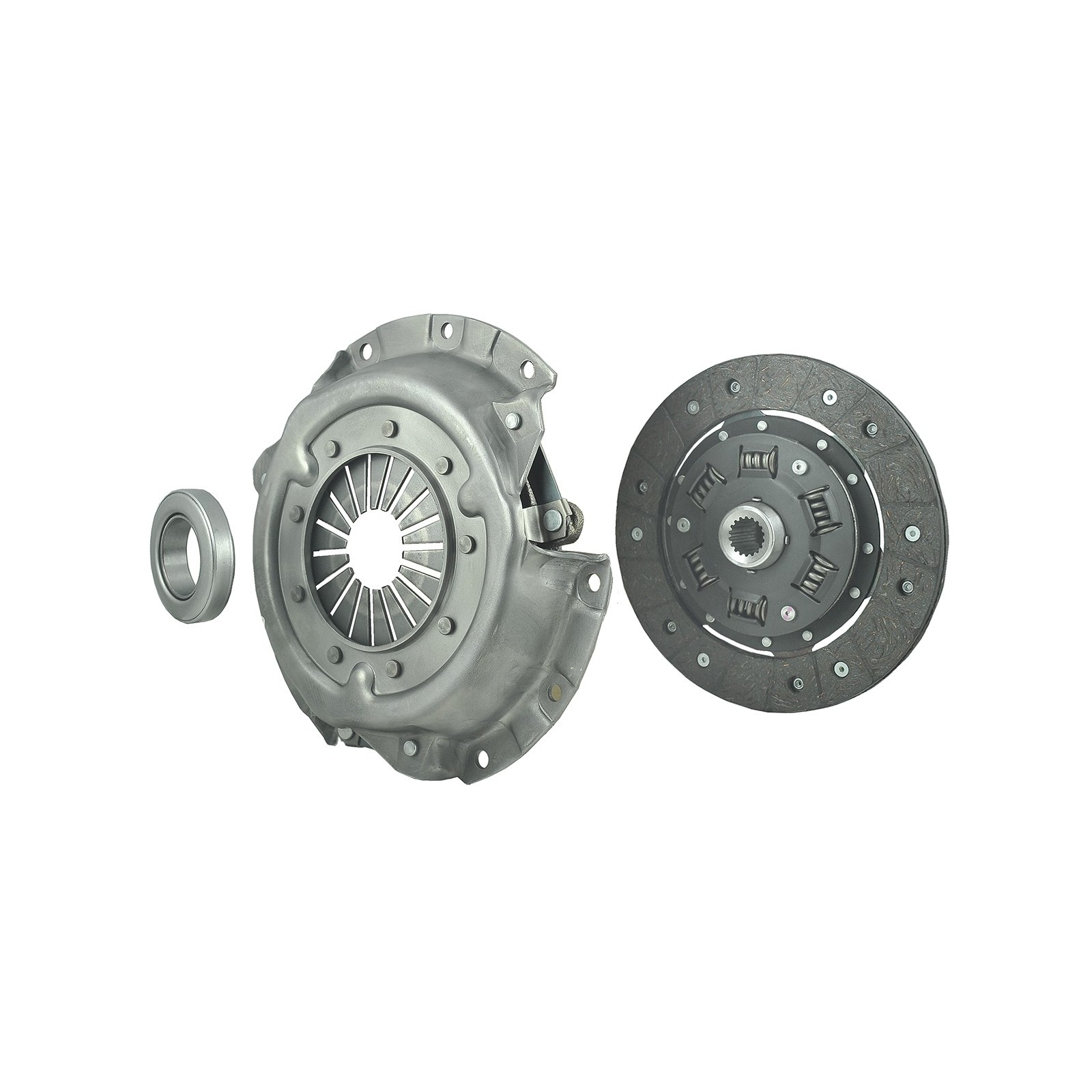

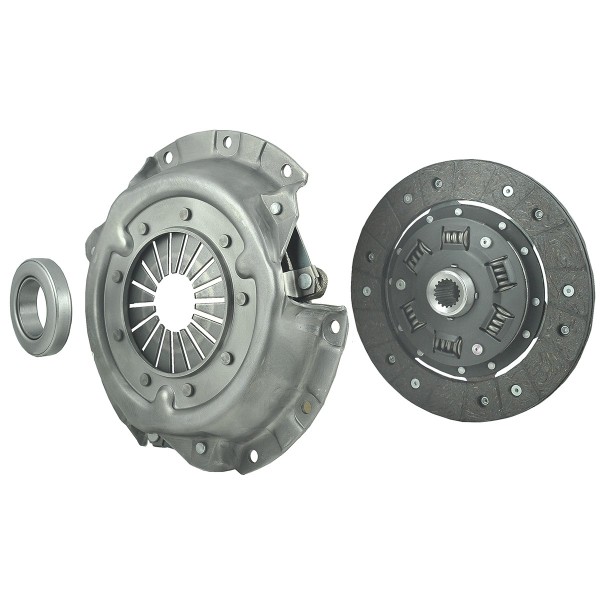

Plato de presión del disco de embrague (disco, plato de presión) con un diámetro de plato de presión de 127 / 217 mm para tractores de la marca Shibaura de las series Shibaura P15, Shibaura P17, Shibaura P155, Shibaura P165, Shibaura P175, Shibaura P185, Shibaura SL1503, Shibaura SL1543, Shibaura SL1703, Shibaura SL1743, Shibaura SP1500, Shibaura SP1540, Shibaura SP1700, Shibaura SP1740, Shibaura SU1500, Shibaura SU1540 y otras.
El plato de presión del embrague es el componente que conecta la caja de cambios al motor y, por lo tanto, se encarga de transferir el par motor, a través de la caja de cambios, a la transmisión del tractor. Para simplificar este complejo proceso, el plato de presión del embrague se encarga de mover el tractor, arrancarlo y detenerlo, y de cambiar las relaciones de velocidad. El plato de presión del embrague consta de una carcasa, resortes de compresión y un disco de embrague. Su función principal es ejercer suficiente fuerza de fricción sobre el disco de embrague para evitar que ambos componentes (plato de presión y disco) giren a diferentes velocidades.
El disco de embrague es el componente encargado de transferir la potencia del motor (cigüeñal) a la caja de cambios (eje del embrague). El disco consta de un cubo estriado montado en el eje del embrague y un disco con resortes y forros de fricción de grosor adecuado. El disco , presionado por el segundo elemento del embrague, el plato de presión, utiliza la fuerza de fricción (la ausencia de fricción durante la transferencia de potencia) de estos dos elementos para impulsar el tractor. Los resortes de los discos de embrague reducen las vibraciones generadas a altas velocidades del motor.

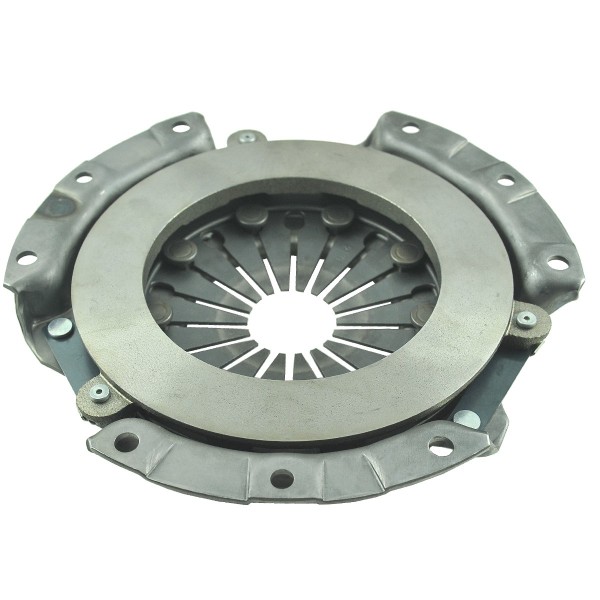

Dimensiones (presión):
- Diámetro total (carcasa): 240 mm (7 pulgadas),
- Diámetro interno de la placa de presión: 125 mm,
- Diámetro exterior de la placa de presión: 185 mm,
- Altura: 40 mm,
- Espacio entre orificios para tornillos de montaje: 110 mm (medidos entre sí), 220 mm (medidos en diagonal,
- Números de pieza originales: 37150-14502, 67211-13300, 1007-1110-000, 1600-120-230-00,
- Números de comparación: 33001, 6-26-102-03.

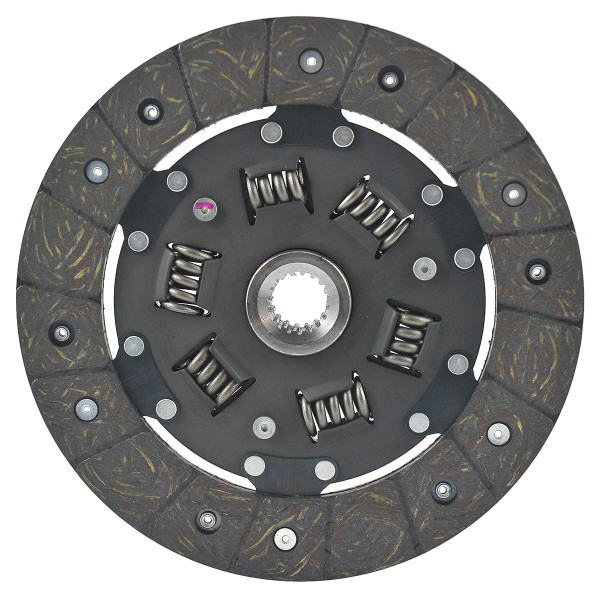

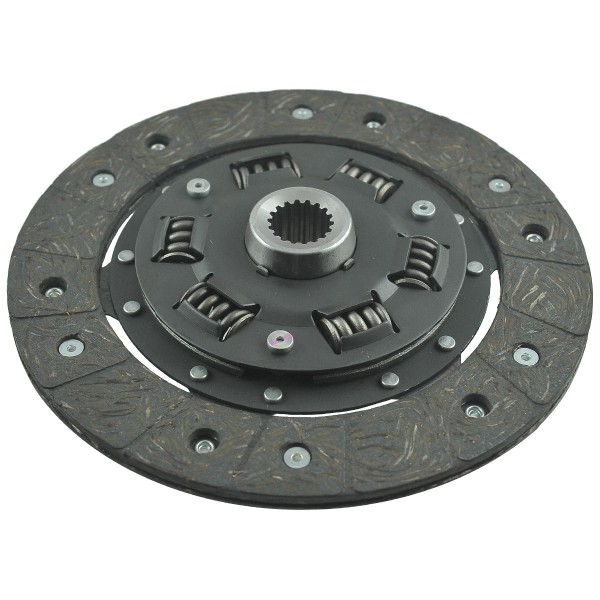

Dimensiones (escudo):
- Diámetro exterior: 185 mm,
- Diámetro interior: 20 mm (medido entre dientes), 18 (medido con la fresa),
- Altura del buje: 26,50 mm,
- Espesor: 8 mm,
- Número de dientes: 18T,
- Números de pieza originales: 1427-120-2500-0,
- Números de comparación: 32002, ANT-100873.

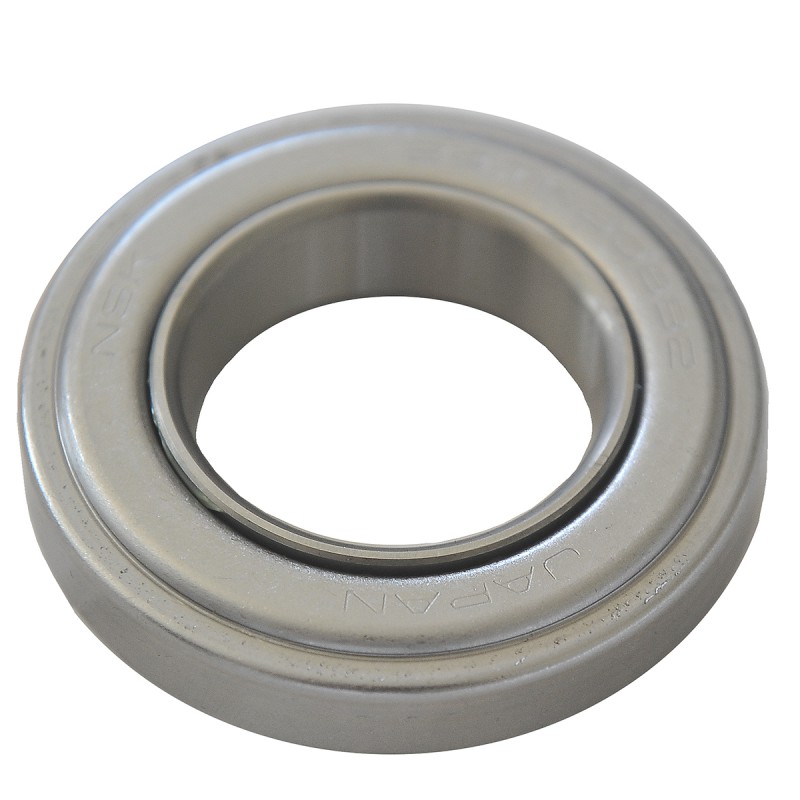

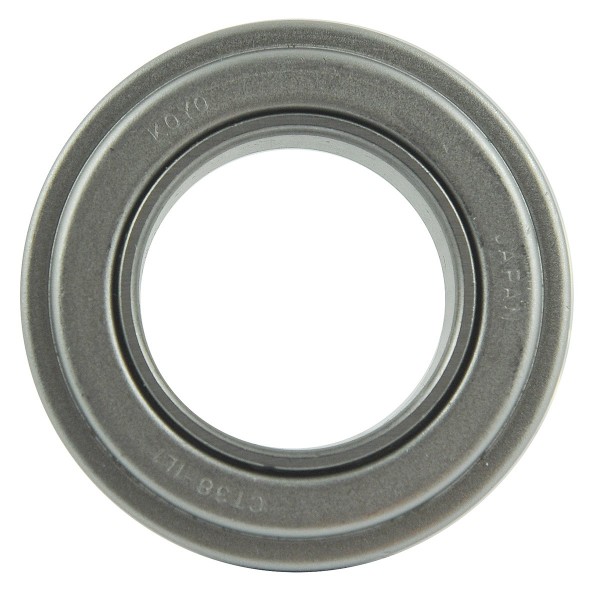

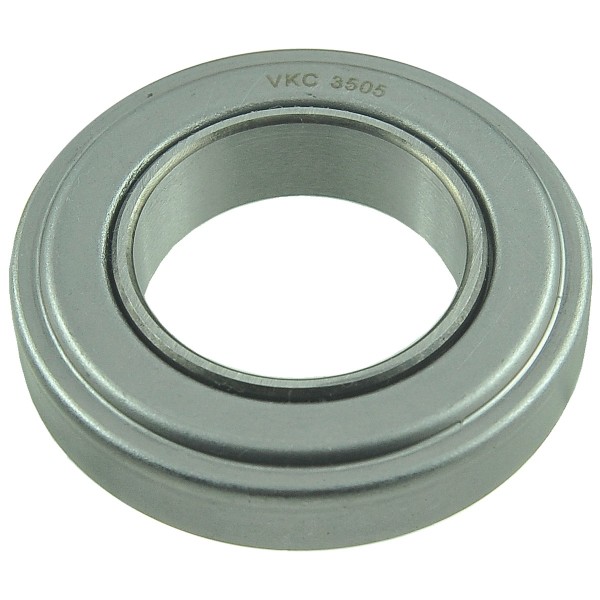

Dimensiones (rodamiento):
- Diámetro exterior: 67 mm,
- Diámetro interior: 38,10 mm,
- Altura: 16,50 mm
- Números de pieza originales: 34150-14280, 1491-120-001-00,
- Números de comparación: 5-23-108-12,
- Números de pieza: VKC 3505.
Modelos de tractores :
- Shibaura P15,
- Shibaura P17,
- Shibaura P155,
- Shibaura P165,
- Shibaura P175,
- Shibaura P185,
- shibaura sl1503,
- Shibaura SL1543,
- Shibaura SL1703,
- Shibaura SL1743,
- Shibaura SP1500,
- Shibaura SP1540,
- Shibaura SP1700,
- Shibaura SP1740,
- Shibaura SU1500,
- Shibaura SU1540.
Los primeros síntomas de un embrague desgastado incluyen un ruido inusual al pisar o soltar el pedal, un olor desagradable o un chirrido en la caja de cambios. Al reemplazar el embrague, se recomienda sustituir todos los componentes (disco, plato de presión y cojinete), ya que suelen desgastarse al mismo tiempo.
Los primeros signos de desgaste del disco de embrague son el deslizamiento del embrague , lo que dificulta o imposibilita el movimiento del vehículo. El tractor no acelera al aumentar la velocidad del motor. El disco de embrague también puede mostrar signos de desgaste si está contaminado con aceite. Se recomienda reemplazar el disco junto con el plato de presión del embrague y el cojinete de desembrague, ya que todos estos componentes tienen una durabilidad y un desgaste similares. Otro signo de desgaste del disco de embrague es la imposibilidad de engranar una marcha.
Revista : K18:N52
*Las fotos son solo a título ilustrativo y pueden diferir en algunos detalles del producto entregado debido a las diferencias en la producción a lo largo de los años.
