Kupplung / Shibaura P15 / P17 / P155 / P165 / P175 /P185 / SL1503 / SL1543 / SL1703 / SL1743 / SP1500 / SP1540 / CKitSType1

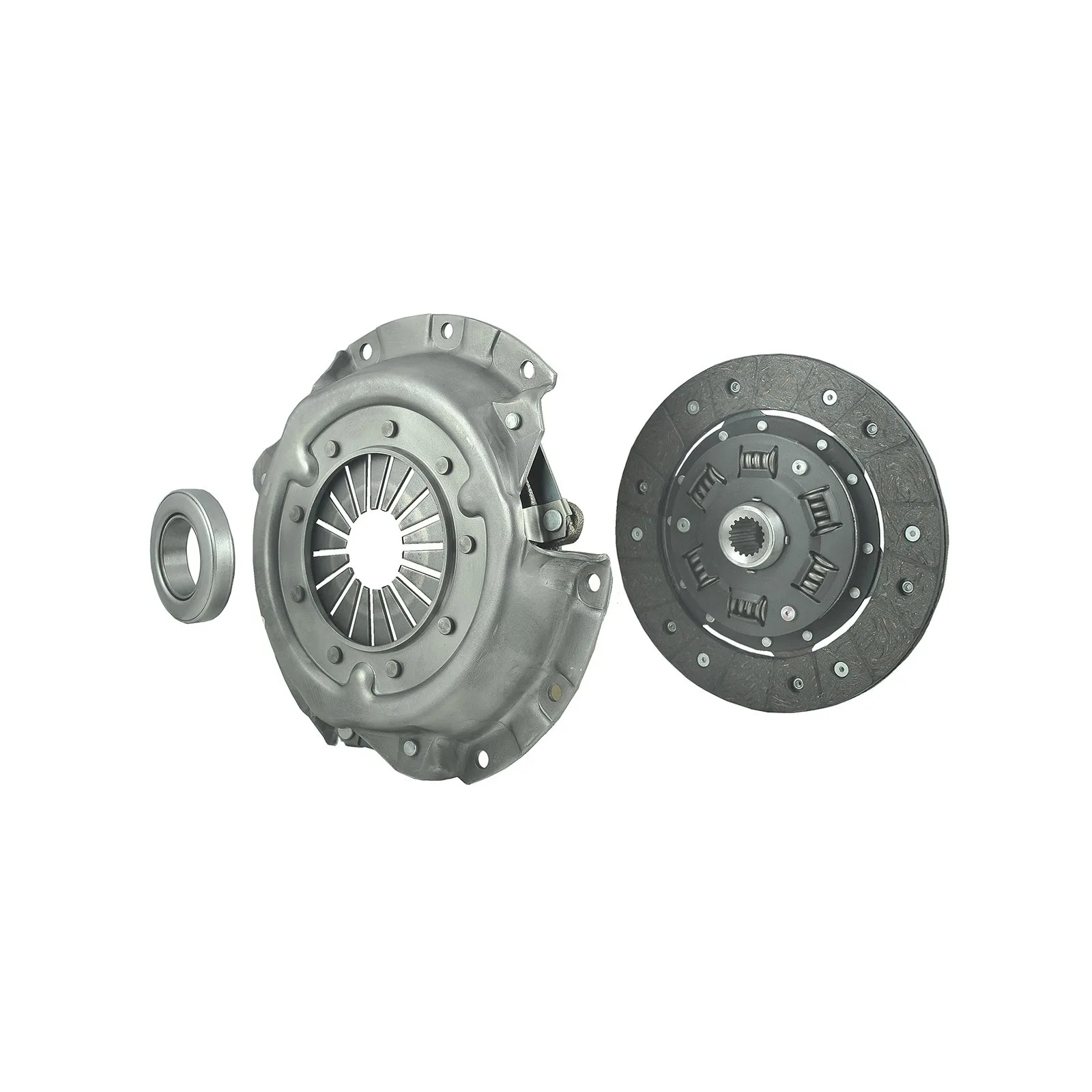

Kupplungsscheiben-Druckplatte (Scheibe, Druckplatte) mit einem Druckplattendurchmesser von 127 / 217 mm für Traktoren der Marke Shibaura der Serien Shibaura P15, Shibaura P17, Shibaura P155, Shibaura P165, Shibaura P175, Shibaura P185, Shibaura SL1503, Shibaura SL1543, Shibaura SL1703, Shibaura SL1743, Shibaura SP1500, Shibaura SP1540, Shibaura SP1700, Shibaura SP1740, Shibaura SU1500, Shibaura SU1540 und weitere.

Die Kupplungsdruckplatte verbindet Getriebe und Motor und ist somit für die Drehmomentübertragung vom Motor über das Getriebe auf den Antriebsstrang des Traktors verantwortlich. Um diesen komplexen Vorgang zu vereinfachen, ist die Kupplungsdruckplatte für die Bewegung des Traktors, das Anfahren und Anhalten sowie die Änderung der Übersetzungsverhältnisse zuständig. Die Kupplungsdruckplatte besteht aus einem Gehäuse, Druckfedern und einer Kupplungsscheibe. Ihre Hauptfunktion besteht darin, ausreichend Reibungskraft auf die Kupplungsscheibe auszuüben, um zu verhindern, dass sich die beiden Komponenten (Druckplatte und Scheibe) mit unterschiedlichen Drehzahlen drehen.

Die Kupplungsscheibe ist das Bauteil, das für die Kraftübertragung vom Motor (Kurbelwelle) zum Getriebe (Kupplungswelle) verantwortlich ist. Die Scheibe besteht aus einer auf der Kupplungswelle montierten Keilnabe und einer mit Federn und entsprechend dicken Reibbelägen bestückten Scheibe. Die Scheibe wird vom zweiten Kupplungselement, der Druckplatte, angepresst und nutzt die Reibungskraft (die fehlende Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben sorgen für die Reduzierung der bei hohen Motordrehzahlen entstehenden Vibrationen.

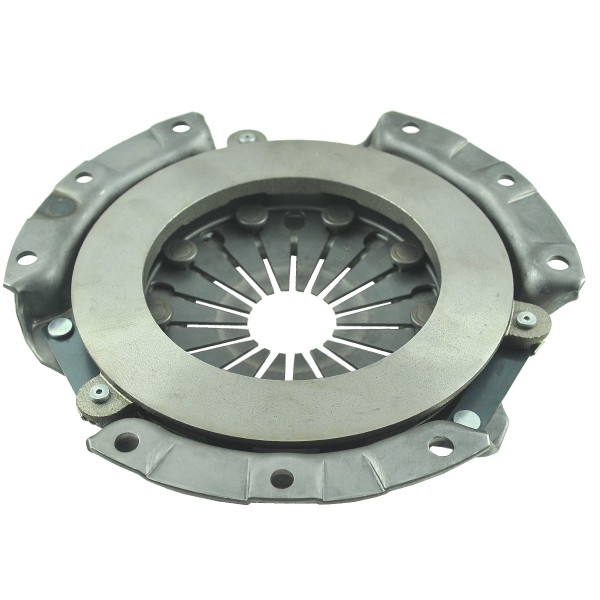

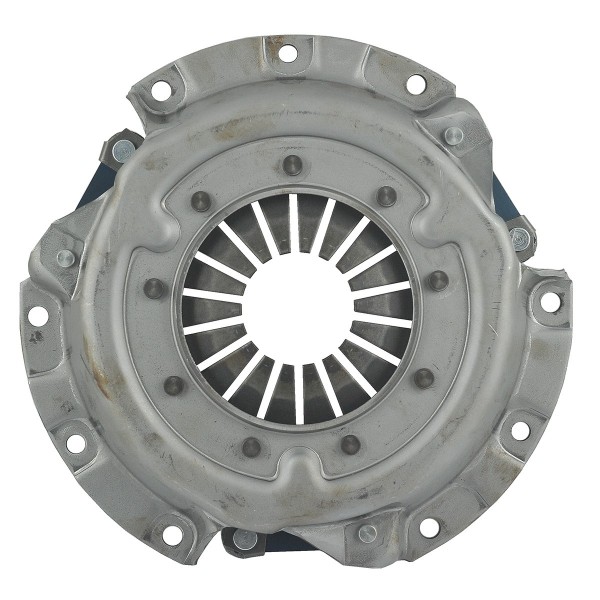

Abmessungen (Druck):

• Gesamtdurchmesser (Gehäuse): 240 mm (7 Zoll),
• Innendurchmesser der Druckplatte: 125 mm,
• Außendurchmesser der Druckplatte: 185 mm,
• Höhe: 40 mm,
• Lochabstand der Befestigungsschrauben: 110 mm (voneinander gemessen), 220 mm (diagonal gemessen,
• Originalteilenummern: 37150-14502, 67211-13300, 1007-1110-000, %C5% 82a-240-mm-iseki-tu1400tu1600-33001.html">1600-120-230-00 ,
• Vergleichsnummern: %C5% 82a-240-mm-iseki-tu1400tu1600-33001.html">33001 , %C5% 82a-kubota-l1500-7-7-cali-209-001501.html">6-26-102-03 .

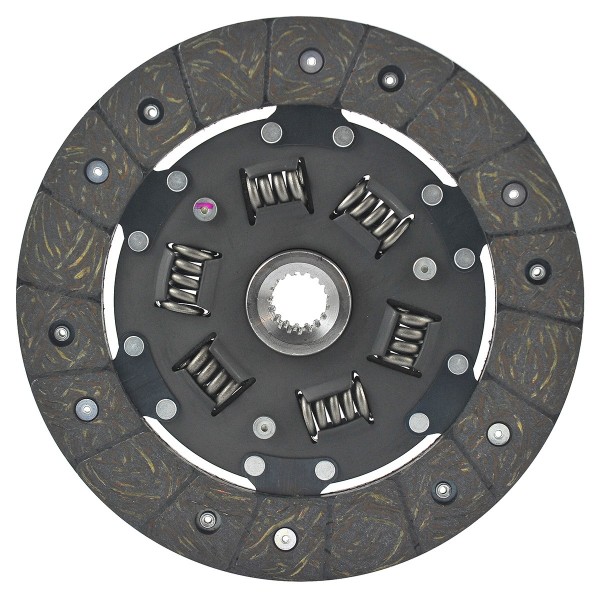

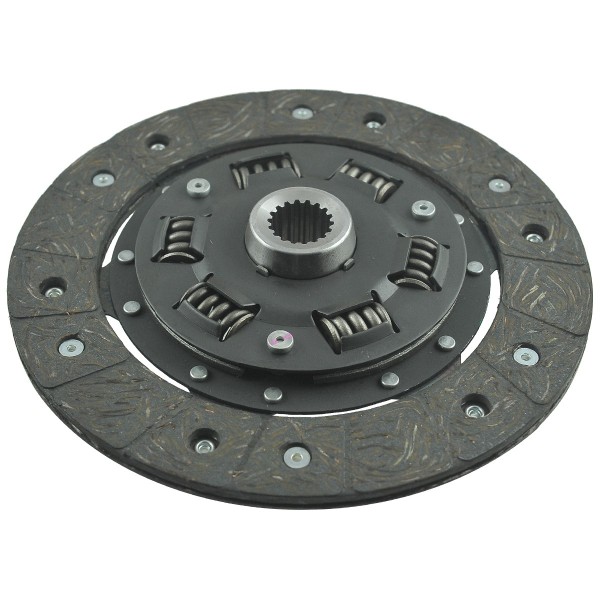

Abmessungen (Schild):

• Außendurchmesser: 185 mm,
• Innendurchmesser: 20 mm (zwischen den Zähnen gemessen), 18 (mit Fräser gemessen),
• Nabenhöhe: 26,50 mm,
• Dicke: 8 mm,
• Anzahl der Zähne: 18T,
• Originalteilenummern: %C5% 82a-18t- %C3% B820-x-184-mm-7-12-iseki-tutmtx-1427-120-2500-00-32002.html">1427-120-2500-0,
• Vergleichsnummern: %C5% 82a-18t- %C3% B820-x-184-mm-7-12-iseki-tutmtx-1427-120-2500-00-32002.html">32002 , %C5% 82a-iseki-18t-184-mm-iseki-tx1510-tu1500-tu1400-tm17-shibaura-p.html">ANT-100873 .

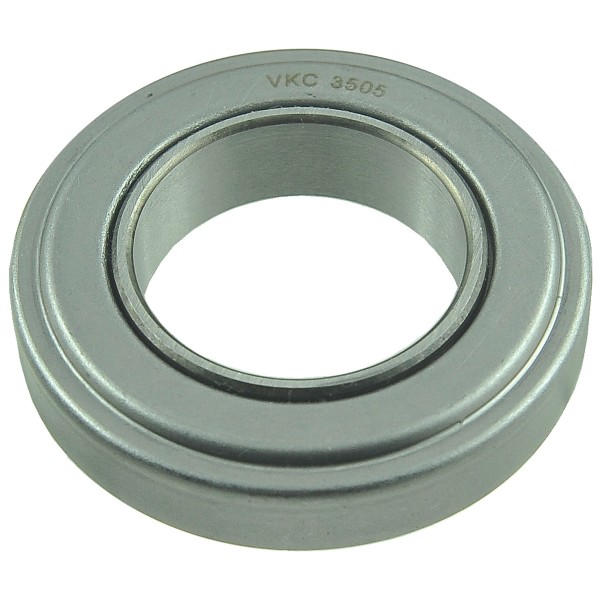

Abmessungen (Lager):

• Außendurchmesser: 67 mm,
• Innendurchmesser: 38,10 mm,
• Höhe: 16,50 mm
• Originalteilenummern: 34150-14280, %C5% BCyska-/31321- %C5% 82o %C5% BCyska-resistance-coupling %C4% 99g %C5% 82a-3810-x-67-x-1650-mm-iseki-tm3160-24tk308b2-1491-120-001-00.html">1491-120-001-00 ,
• Vergleichsnummern: %C5% BCyska-/92- %C5% 82o %C5% BCysko-sprz %C4% 99g %C5% 82a-38-x-67-x-1525-mm-kubota-l-ct38-1l1-34150-14280-32150-14820-32270-14820-5-23-108-12.html">5-23-108-12 ,
• Teilenummern: VKC 3505.

Traktormodelle :

• Shibaura P15,
• Shibaura P17,
• Shibaura P155,
• Shibaura P165,
• Shibaura P175,
• Shibaura P185,
• Shibaura SL1503,
• Shibaura SL1543,
• Shibaura SL1703,
• Shibaura SL1743,
• Shibaura SP1500,
• Shibaura SP1540,
• Shibaura SP1700,
• Shibaura SP1740,
• Shibaura SU1500,
• Shibaura SU1540.

Erste Anzeichen für eine verschlissene Kupplung sind ungewöhnliche Geräusche beim Betätigen oder Loslassen des Kupplungspedals, ein unangenehmer Geruch oder ein schleifendes Geräusch aus dem Getriebe. Beim Austausch einer Kupplung empfiehlt es sich, alle Komponenten (Scheibe, Druckplatte, Lager) auszutauschen, da diese oft gleichzeitig verschleißen.

Die ersten Anzeichen für Verschleiß (Verschleiß) der Kupplungsscheibe sind ein Durchrutschen der Kupplung , wodurch sich das Fahrzeug nur noch schwer oder gar nicht mehr bewegen lässt. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch die Kupplungsscheibe kann Verschleißerscheinungen aufweisen, wenn sie mit Öl verunreinigt ist. Es empfiehlt sich, die Scheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager auszutauschen, da alle diese Komponenten eine vergleichbare Haltbarkeit und Abnutzung aufweisen. Ein weiteres Anzeichen für Verschleiß der Kupplungsscheibe ist das Nichteinlegen eines Gangs.

Lager : K18 A29

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
