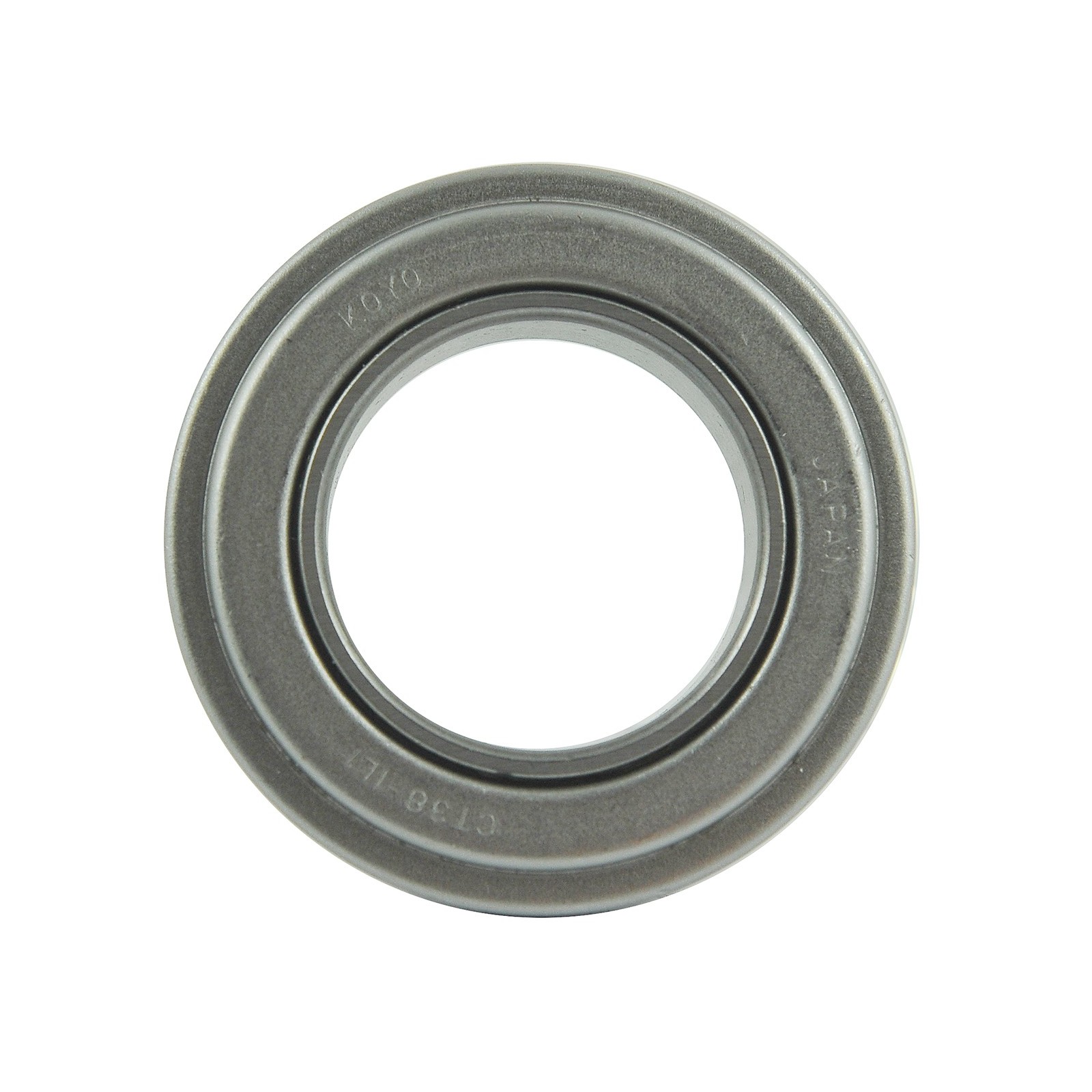

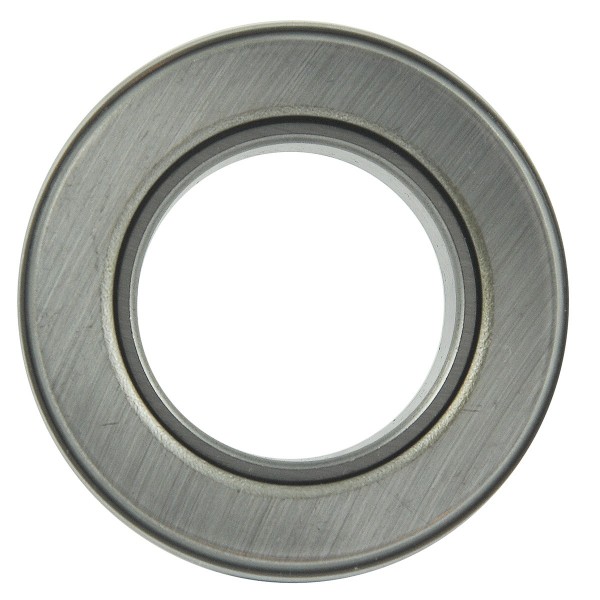

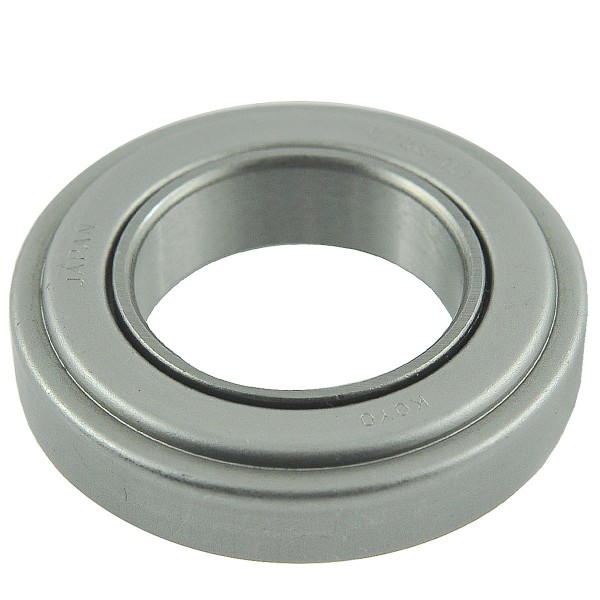

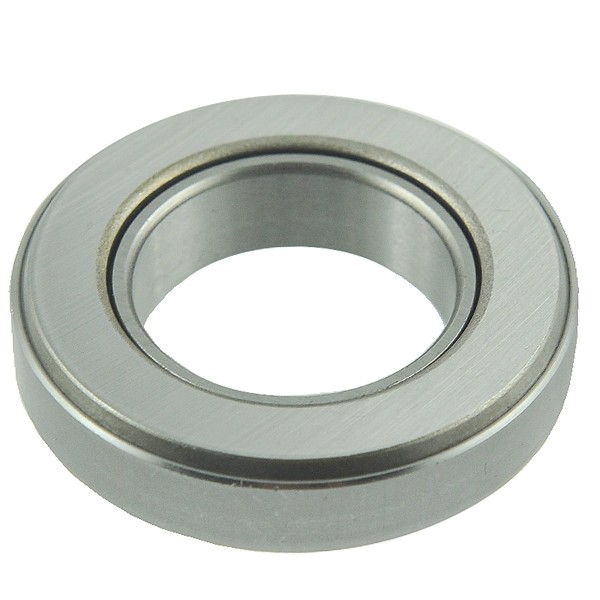

Kupplungslager / 38 x 67 x 15,25 mm / Kubota L / CT38-1L1 / 34150-14280 / 32150-14820 / 32270-14820 / 5-23-108-12

Kupplungsausrücklager (Scheibe 6-05-100-04, Druckplatte 6-26-102-03) mit einem Innendurchmesser von 38 mm , einem Außendurchmesser von 67 mm und einer Höhe von 15,25 mm für Kubota Traktoren der Kubota L1500 Serie, Shibaura der Shibaura P17F Serie und andere.

Das Ausrücklager , auch Drucklager genannt, ist das einzige bewegliche Bauteil des Kupplungssystems im Traktormotor. Es gleitet entlang der Achse der Antriebswelle. Beim Betätigen des Kupplungspedals drückt das Drucklager gegen die Kupplungsdruckfedern und hebt so die Druckplatte an. Dadurch entfernt sich die Druckplatte von der Reibfläche der Kupplungsscheibe. Dies ermöglicht das Auskuppeln und die Kraftübertragung vom Motor (Kurbelwelle) auf den Antriebsstrang (Getriebeantriebswelle), d. h. das Schalten oder Anhalten des Traktors.

Abmessungen :

• Innendurchmesser: 38 mm,
• Außendurchmesser: 67 mm,
• Höhe: 15,25 mm,
• Originalteilenummern: 34150-14280, 32150-14820, 32270-14820,
• Teilenummern: CT38-1L1, 5-23-108-12.

Traktormodelle :

Kubota :

• Kubota B5001,
• Kubota B6000,
• Kubota B7001,
• Kubota B7100,
• Kubota L1500,
• Kubota L2000.

Shibaura :

• Shibaura P17F.

Motormodelle :

• Kubota Z750.

Erste Anzeichen für Lagerverschleiß und die Notwendigkeit eines Lageraustauschs sind ungewöhnliche Geräusche, wie z. B. ein Summen oder Surren aus dem Kupplungsbereich, das in der Regel beim Betätigen des Kupplungspedals verschwindet. Bei starker Beschädigung oder Verschleiß des Kupplungslagers können sich Gangwechselschwierigkeiten ergeben. Es wird empfohlen, das Lager bei jedem Austausch einer Kupplungsdruckplatte oder -scheibe auszutauschen, da der Austausch jedes dieser Bauteile eine Zerlegung des Traktors (Trennung des Getriebes vom Motor) erfordert und relativ teuer und zeitaufwändig ist.

Magazin : K18:B19:S02

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
